کالبدشکافی و بررسی تراشه‌های متا کوئست پرو (Meta Quest Pro)

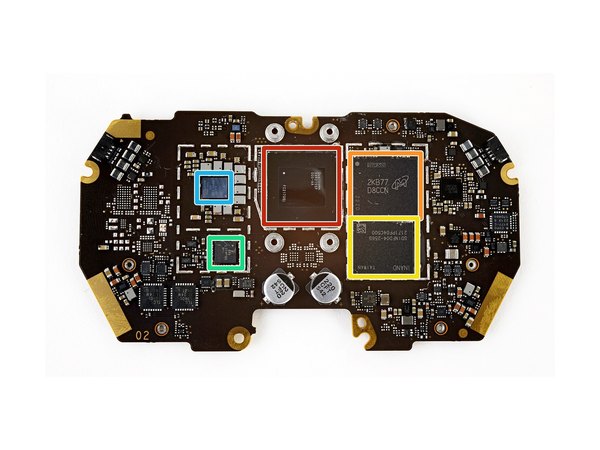

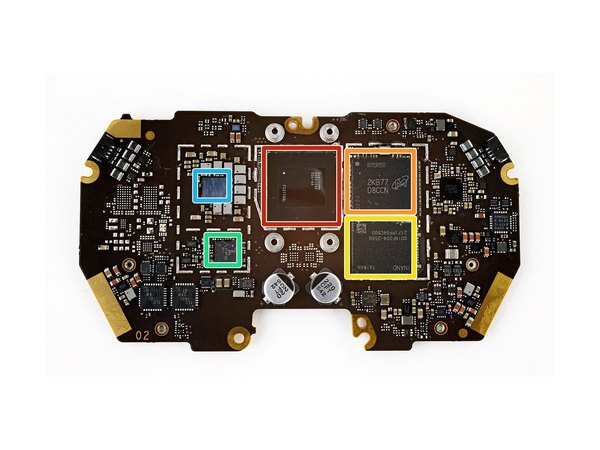

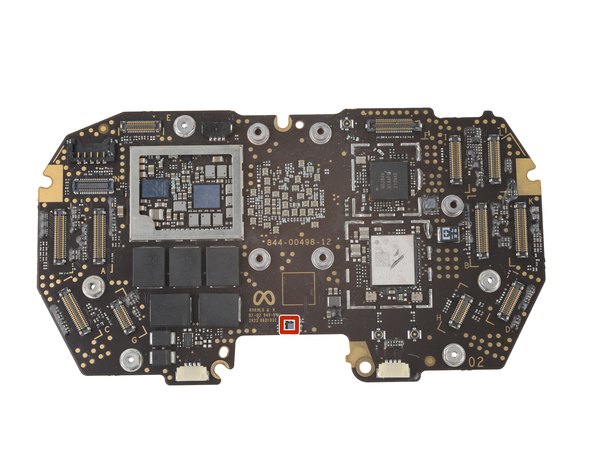

← پردازنده اصلی اسنپدراگون XR2+ ساخت کوالکام (Qualcomm)

← حافظه رم 12 گیگابایتی LPDDR5 از شرکت مایکرون (Micron)

← حافظه ذخیره‌سازی 256 گیگابایتی NAND (از نوع UFS) ساخت وسترن دیجیتال

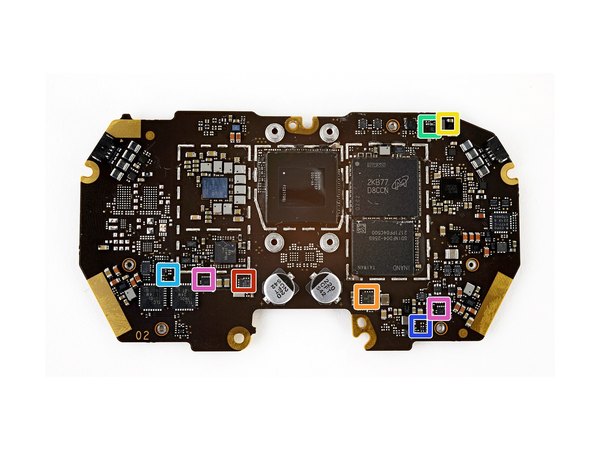

← تراشه مدار مجتمع دیجیتال برنامه‌پذیر (FPGA) مدل CrossLink از شرکت Lattice

آیسی مدیریت تغذیه (PMIC) مدل PM8150L ساخت کوالکام

تراشه هاب کدک و پردازشگر سیگنال دیجیتال (DSP) صدا که ساخت شرکت Cmedia هست.

← آمپلی‌فایر صوتی مونو کلاس D با توان 3.2 وات از شرکت Analog Devices

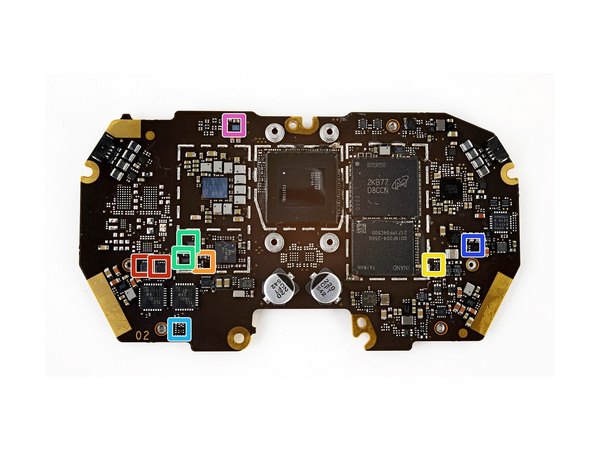

← کنترلر پورت USB Type-C ساخت شرکت اینفینیون (Infineon)

← آیسی شارژر باتری لیتیوم-یون کوالکام با پشتیبانی از شارژ سریع نسخه‌های 2، 3 و 5

← یکی دیگه از آیسی‌های مدیریت تغذیه کوالکام با مدل PM3003A

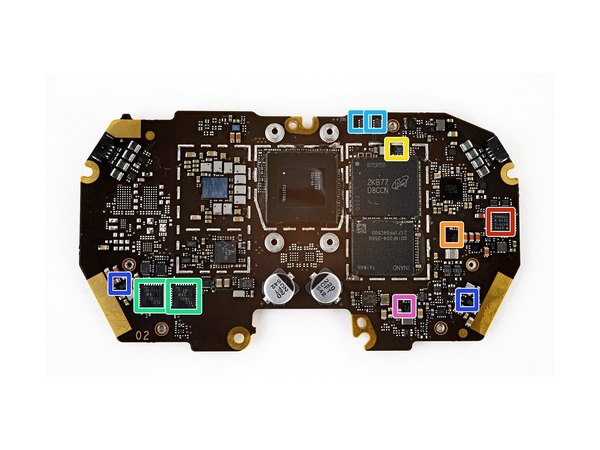

← درایور ال‌ای‌دی شانزده کاناله ساخت تگزاس اینسترومنتس (Texas Instruments)

سوئیچ آنالوگ SPDT برای پورت USB 2.0 از شرکت تگزاس اینسترومنتس

آیسی منبع تغذیه با خروجی دوگانه مدل AW37504CSR از شرکت Awinic رو اینجا می‌بینیم.

← مبدل باک بوست (افزاینده/کاهنده ولتاژ) 1.6 آمپری ساخت Analog Devices

← مبدل کاهنده ولتاژ (Step-down) با جریان 2 آمپر از تگزاس اینسترومنتس

← مبدل افزاینده ولتاژ (Boost) سنکرون با جریان 4.8 آمپر (تگزاس اینسترومنتس)

← مبدل افزاینده ولتاژ سنکرون 2.2 مگاهرتزی ساخت SG Micro

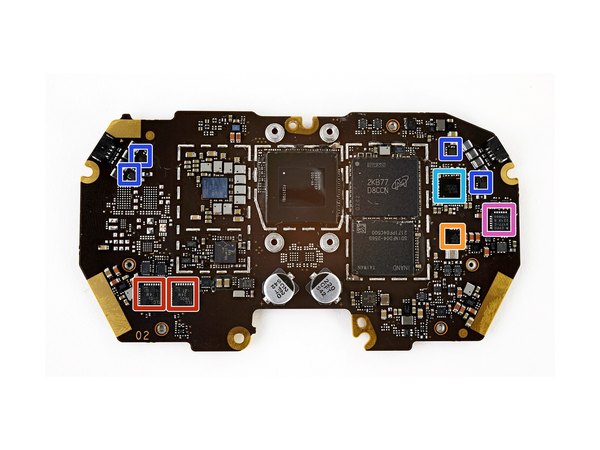

← سوئیچ محافظ در برابر ولتاژ و جریان بیش از حد (تا 28 ولت) از شرکت OmniVision

سوئیچ بار 2 آمپری ساخت SG Micro

یه مقایسه‌کننده (Comparator) تکی هم از شرکت تگزاس اینسترومنتس روی این بخش قرار گرفته.

← تقویت‌کننده عملیاتی (آپ‌امپ) چهارگانه 5 مگاهرتزی Rail-to-Rail از تگزاس اینسترومنتس

← فرستنده/گیرنده (ترنسیور) گذرگاه 4 بیتی از SG Micro

← رگولاتور LDO با خروجی 1.2 ولت و جریان 300 میلی‌آمپر (SG Micro)

← رگولاتور LDO با خروجی 3 ولت و جریان 300 میلی‌آمپر (SG Micro)

← بافر سه‌گانه ساخت Nexperia

بافر تکی از شرکت Nexperia

تراشه محافظ در برابر ولتاژ بیش از حد با تحمل جریان 3 آمپر که ساخت NXP Semiconductor هست.

← سوئیچ بار با قابلیت محافظت در برابر ولتاژ بیش از حد از شرکت Awinic

← سوئیچ آنالوگ پورت USB Type-C ساخت شرکت onsemi

← مترجم سطح ولتاژ دوطرفه 2 بیتی از SG Micro

← احتمالا یه سوئیچ آنالوگ DPDT از شرکت OmniVision

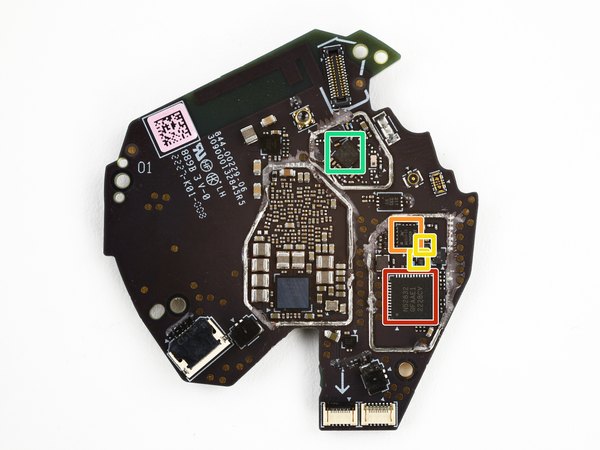

← ماژول ترکیبی وای‌فای و بلوتوث مدل 1WK ساخت شرکت Murata

← تراشه کم‌مصرف بلوتوث نسخه 5.3 (BLE) از شرکت Nordic Semiconductor

← آیسی مدیریت تغذیه کوالکام مدل PM8250

← یکی دیگه از آیسی‌های مدیریت تغذیه کوالکام، مدل PM8150B

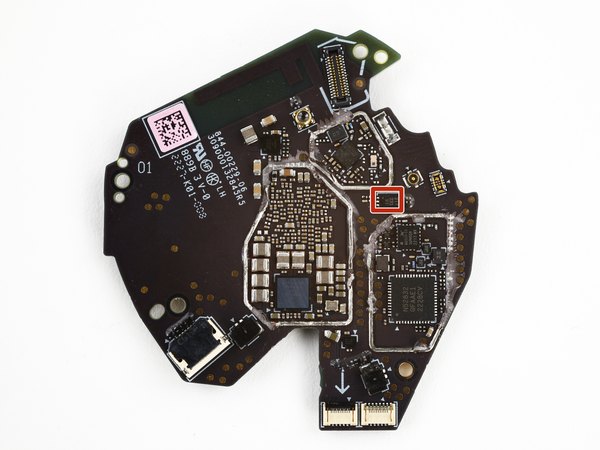

به احتمال زیاد تراشه تولیدکننده کلاک (Clock Generator) مدل PMK8002 ساخت کوالکام

برای توسعه پورت‌ها، از یه توسعه‌دهنده ورودی/خروجی (I/O Expander) هجده بیتی ساخت تگزاس اینسترومنتس استفاده شده.

← سوئیچ بار 5 آمپری ساخت شرکت Renesas

← احتمالا رگولاتور LDO با خروجی 1.2 ولت و 250 میلی‌آمپر از تگزاس اینسترومنتس

← یه مبدل DC به DC

← سنسور مغناطیس‌سنج (قطب‌نما) سه‌محوره ساخت Bosch Sensortec

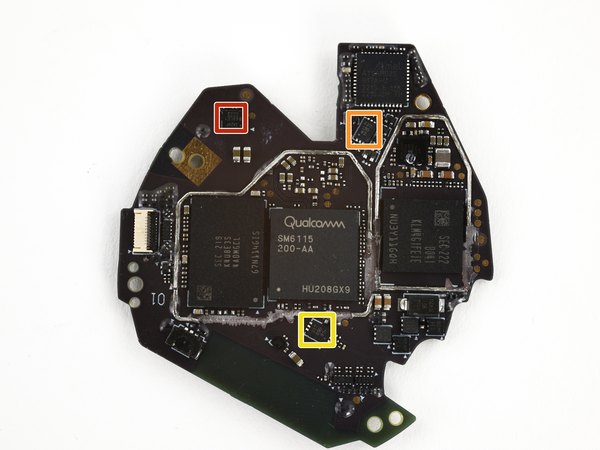

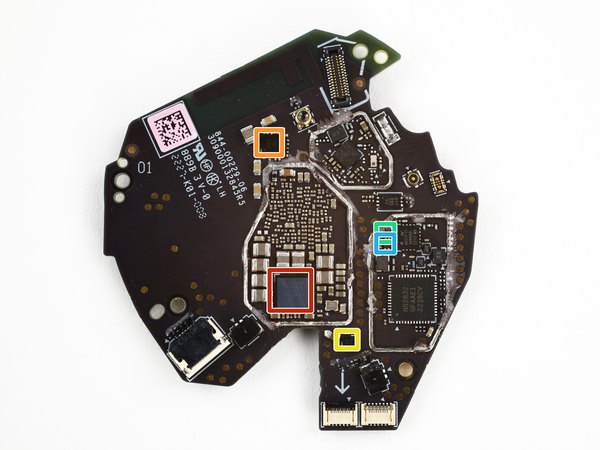

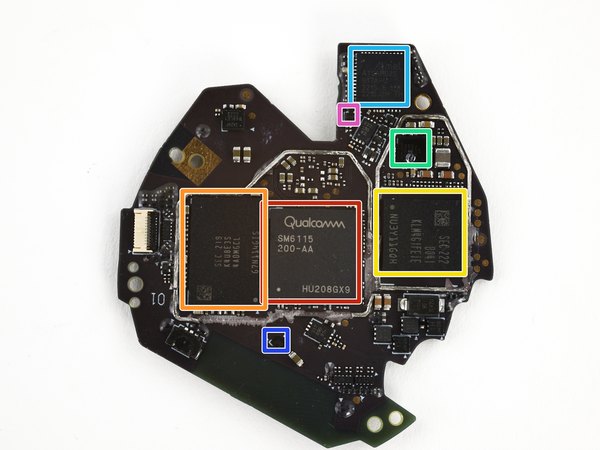

← پردازنده هشت هسته‌ای اسنپدراگون 662 کوالکام که وظیفه پردازش‌های اصلی و بیس‌بند دسته رو بر عهده داره.

← حافظه رم 1 گیگابایتی LPDDR4X ساخت سامسونگ

← حافظه داخلی 4 گیگابایتی از نوع eMMC NAND (سامسونگ)

← آیسی مدیریت تغذیه دسته، مدل PMI632 از کوالکام

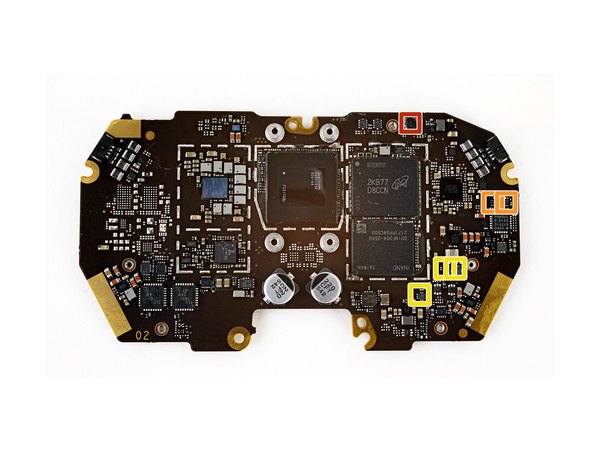

میکروکنترلر 32 بیتی ساخت شرکت Microchip

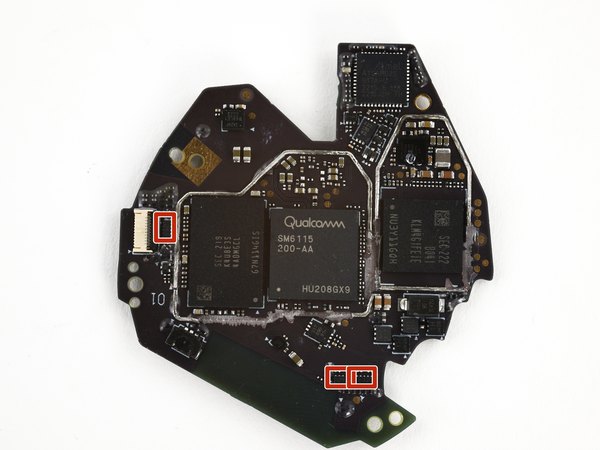

درایور موتور هپتیک (ویبره) از شرکت Renesas که وظیفه ایجاد بازخورد لمسی دقیق روی دسته رو بر عهده داره.

← گیت منطقی OR با دو ورودی از شرکت تگزاس اینسترومنتس

← دیود محافظ در برابر تخلیه الکترواستاتیک (ESD) چهار کاناله ساخت Nexperia

← سنسور ترکیبی ژیروسکوپ و شتاب‌سنج شش‌محوره مدل ICM-42686-P از TDK-InvenSense

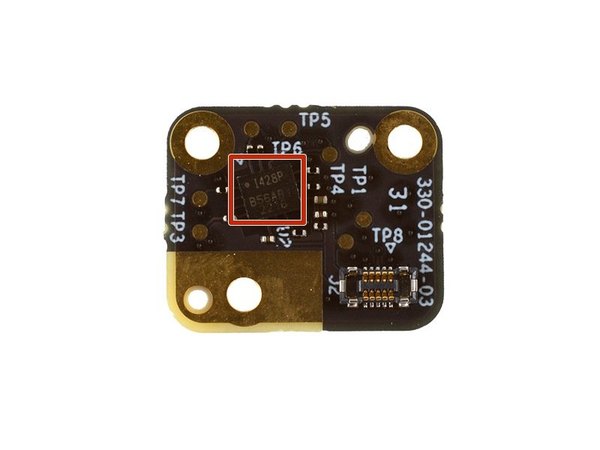

← سنسور اثر هال (Hall Effect) ساخت Allegro MicroSystems برای تشخیص میدان مغناطیسی

← یه سنسور اثر هال دیگه از همون شرکت

← آیسی مدیریت تغذیه کوالکام مدل PM4250

← درایور موتور هپتیک (ویبره) ساخت Cirrus Logic

← یه درایور هپتیک دیگه از شرکت Renesas

← بافر مترجم سطح ولتاژ تکی از Nexperia

اینورتر (گیت NOT) مترجم سطح ولتاژ از شرکت Nexperia

← تراشه کم‌مصرف بلوتوث 5.3 (BLE) ساخت Nordic Semiconductor

← ماژول فرانت‌اند (FEM) برای بلوتوث کم‌مصرف از شرکت Skyworks

← احتمالا سوئیچ رادیویی (RF) مدل DPDT ساخت شرکت Qorvo

← تراشه ترکیبی کوالکام (مدل WCN3950) که شامل وای‌فای، بلوتوث 5.0 و رادیو FM می‌شه.

← یه سنسور اثر هال دیگه از شرکت Allegro MicroSystems

← سنسور میکروالکترومکانیکی (MEMS) ژیروسکوپ و شتاب‌سنج شش‌محوره از شرکت TDK-InvenSense

تراشه هاب کدک و پردازشگر صوتی مدل CM7120 از Cmedia

آمپلی‌فایر صوتی کلاس D مدل MAX98360A که ساخت شرکت Analog Devices هست.

← آیسی شارژر باتری کوالکام مدل SMB1355

← کنترلر پورت USB Type-C ساخت شرکت اینفینیون با مدل CYPD3177

← درایور ال‌ای‌دی شانزده کاناله تگزاس اینسترومنتس مدل TLC59401

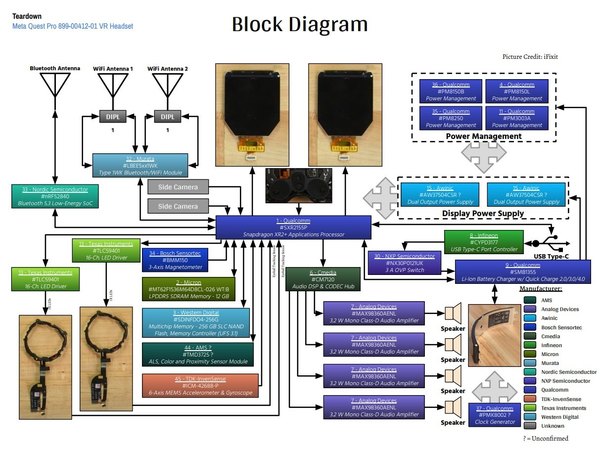

این دیاگرام به صورت تقریبی و بر اساس دیتاشیت قطعات و نحوه پیاده‌سازی‌شون روی برد استخراج شده.

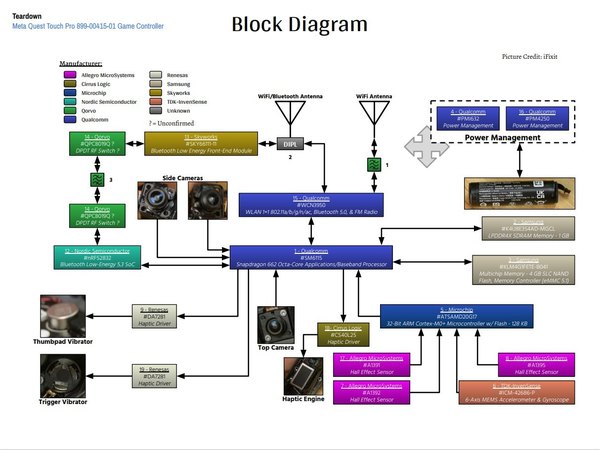

مثل هدست، این دیاگرام بلوکی دسته هم با توجه به دیتاشیت‌های موجود و بررسی مسیرهای روی برد رسم شده. امیدوارم از این بررسی دقیق و تخصصی تو آیسی‌مدار لذت برده باشی و دید خوبی نسبت به مهندسی متا کوئست پرو پیدا کرده باشی. دمت گرم که تا آخر با ما بودی!
