کالبدشکافی و بررسی تراشه‌های HTC Vive XR Elite

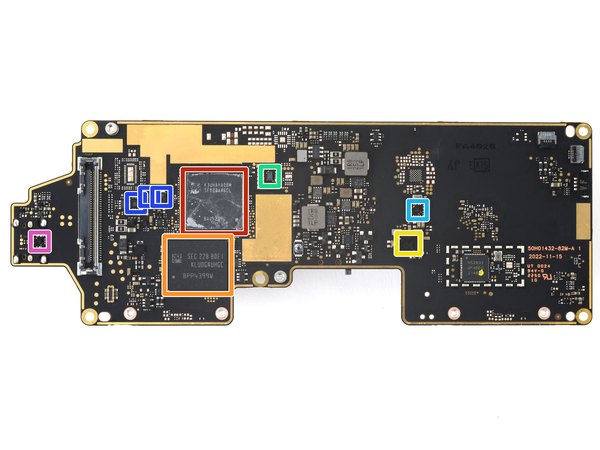

← حافظه رم 12 گیگابایتی LPDDR4X ساخت سامسونگ (مدل K3UHAHA0BM-AGCL) که دقیقا روی پردازنده اصلی اسنپدراگون XR2 کوالکام سوار شده تا سرعت پردازش به حداکثر برسه.

← حافظه ذخیره‌سازی پرسرعت 128 گیگابایتی NAND (از نوع UFS 3.1) که اینم ساخت شرکت سامسونگه.

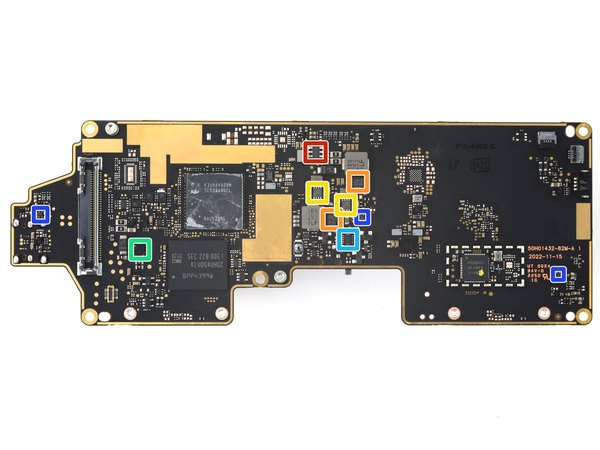

← آیسی مدیریت تغذیه (PMIC) مدل PM8009-100 از شرکت کوالکام.

← یه تراشه مدیریت تغذیه دیگه از کوالکام که احتمالا مدل PM3003A هست.

تراشه تولیدکننده کلاک (Clock Generator) مدل PMK8002 ساخت کوالکام.

سوئیچ MHL دو پورته برای USB 2.0 از شرکت onsemi که ارتباطات رو مدیریت می‌کنه.

← سوئیچ آنالوگ 4PST ساخت شرکت onsemi.

← مبدل افزاینده ولتاژ (Boost) سنکرون 3 آمپری از شرکت Silergy.

← مبدل کاهنده ولتاژ (Step-down) 4 آمپری از تگزاس اینسترومنتس (Texas Instruments).

← مبدل کاهنده ولتاژ سنکرون 3 آمپری مدل G2264A ساخت Global Mixed-mode Technology.

← محافظ در برابر ولتاژ بیش از حد (Overvoltage Protector) از شرکت Kinetic Technologies.

تقویت‌کننده عملیاتی (Op-Amp) چهارگانه از تگزاس اینسترومنتس.

رگولاتور LDO با خروجی 2.8 ولت و 300 میلی‌آمپر ساخت شرکت Awinic.

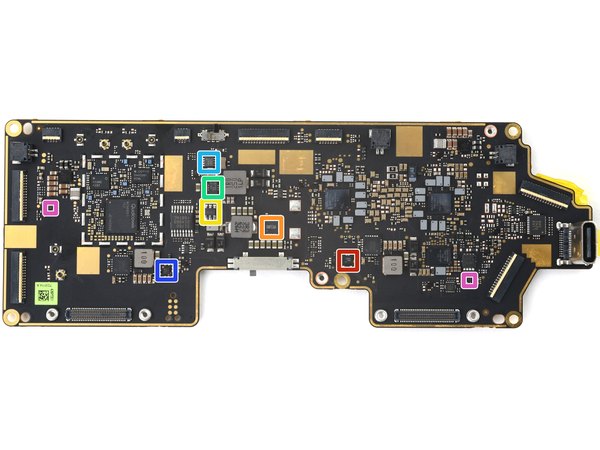

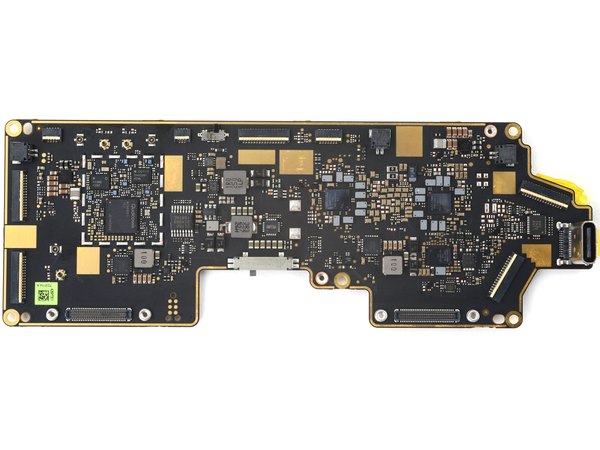

← سیستم‌روی‌چیپ (SoC) بلوتوث 5.2 از شرکت Nordic Semiconductor که ارتباطات بی‌سیم کم‌مصرف رو هندل می‌کنه.

← آیسی مدیریت تغذیه کوالکام مدل PM8150B-102.

← یکی دیگه از آیسی‌های مدیریت تغذیه کوالکام با مدل PM8150L-103.

← سومین آیسی مدیریت تغذیه کوالکام روی این بخش، مدل PM8250-003.

← آمپلی‌فایر صوتی کلاس D با توان 2 وات از شرکت کوالکام.

درایور نور پس‌زمینه (Backlight) شش کاناله ساخت تگزاس اینسترومنتس برای نمایشگرهای هدست.

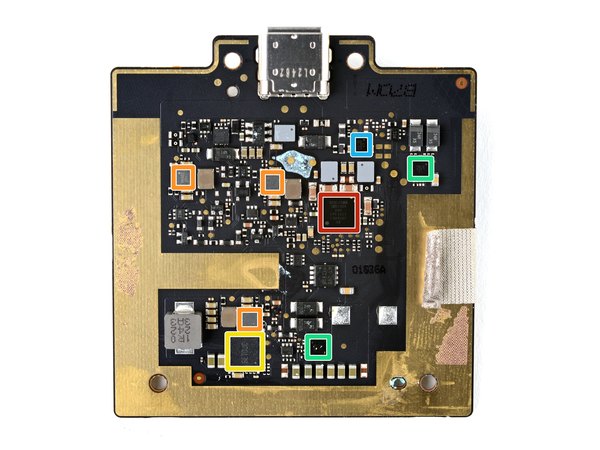

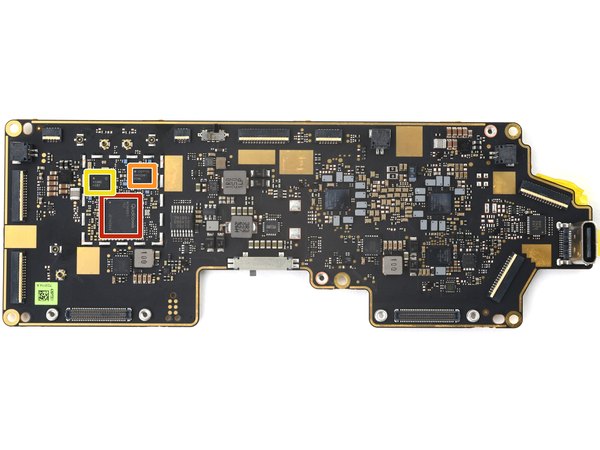

سوئیچ دیتای USB Type-C با سرعت خیره‌کننده 10 گیگابیت بر ثانیه از VIA Labs.

← کنترلر فن خنک‌کننده از شرکت Analog Devices.

← سوئیچ MHL دو پورته برای USB 2.0 ساخت شرکت onsemi.

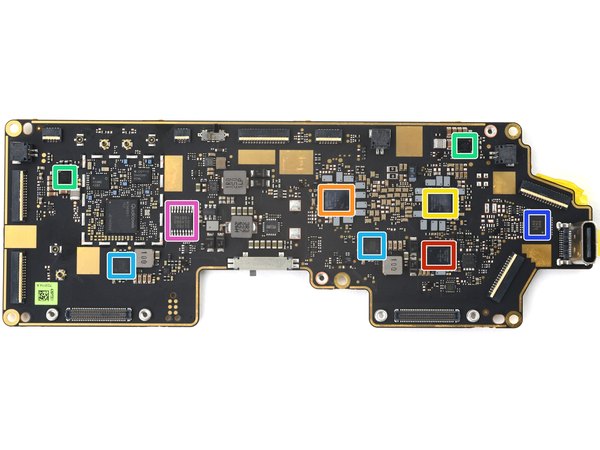

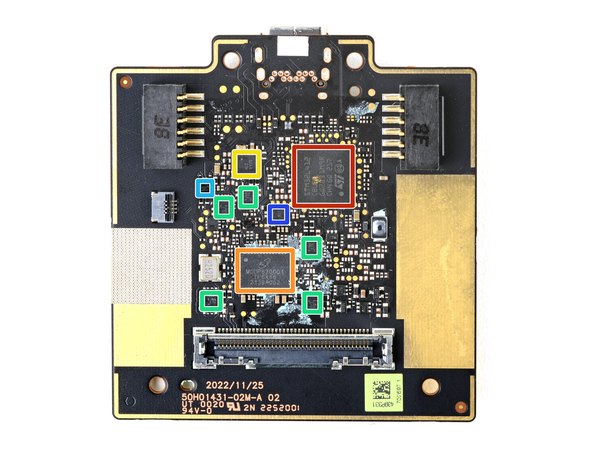

← مبدل افزاینده ولتاژ (Boost) سنکرون با قدرت 10 آمپر و 16 ولت از Silergy.

← یه مبدل افزاینده ولتاژ سنکرون دیگه از Silergy، این بار با ظرفیت 3 آمپر.

← مبدل کاهنده ولتاژ 4 آمپری از تگزاس اینسترومنتس.

مبدل کاهنده ولتاژ سنکرون 3 آمپری از Global Mixed-mode Technology (مدل G2264A).

تقویت‌کننده عملیاتی دوگانه 1 مگاهرتزی از تگزاس اینسترومنتس.

← رگولاتور LDO با خروجی 2.8 ولت و جریان 300 میلی‌آمپر ساخت Awinic.

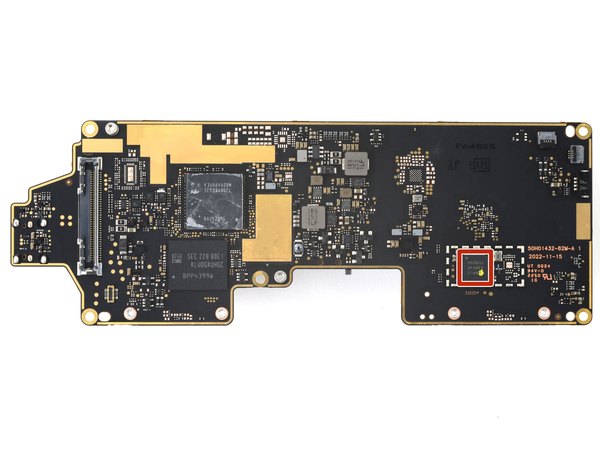

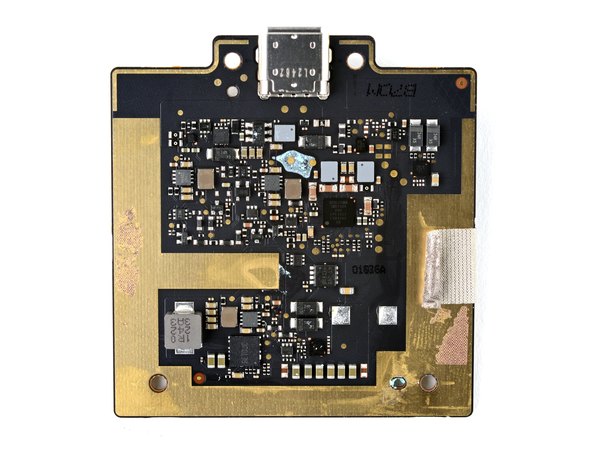

← کنترلر فوق‌سریع FastConnect 6900 ساخت کوالکام که پشتیبانی از WiFi 6، WiFi 6E و بلوتوث 5.3 رو به هدست میاره.

← ماژول فرانت‌اند (FEM) شبکه بی‌سیم برای باند 2.4 گیگاهرتز مدل QM42391 از شرکت Qorvo.

← ماژول فرانت‌اند شبکه بی‌سیم برای باندهای 5 تا 7.2 گیگاهرتز (مدل QM45392) از همون شرکت Qorvo.

← میکروکنترلر 32 بیتی با معماری ARM Cortex-M4 و 1 مگابایت حافظه فلش از STMicroelectronics که مدیریت هوشمند باتری رو انجام می‌ده.

← تراشه سوئیچینگ و Retimer پورت USB Type-C ساخت Kinetic Technologies برای حفظ کیفیت سیگنال.

← کنترلر پورت USB Type-C با پشتیبانی از فناوری Power Delivery (PD) از شرکت onsemi.

← سوئیچ آنالوگ دو پورته USB 2.0 با سرعت 480 مگابیت بر ثانیه از onsemi.

سوئیچ آنالوگ 4PST از شرکت onsemi.

حالت‌دهنده سیگنال (Signal Conditioner) برای USB 2.0 از تگزاس اینسترومنتس.

← آیسی شارژر باتری لیتیوم-یون تک‌سلولی ساخت کوالکام با پشتیبانی از فناوری Quick Charge 3.0.

← مبدل کاهنده ولتاژ سنکرون 3 آمپری از Global Mixed-mode Technology.

← یه مبدل DC به DC دیگه از شرکت Silergy.

← سوئیچ بار (Load Switch) مجهز به سیستم محافظت در برابر ولتاژ و جریان بیش از حد، ساخت Kinetic Technologies.

تراشه محافظ در برابر ولتاژ بیش از حد (تا 4 آمپر) از Kinetic Technologies. اینم از کالبدشکافی و بررسی دقیق تراشه‌های HTC Vive XR Elite. امیدوارم از این تور تخصصی تو آیسی‌مدار لذت برده باشی و دید خوبی نسبت به معماری داخلی این گجت پیدا کرده باشی. حتما لینک این صفحه رو برای دوستای خوره‌ی تکنولوژیت بفرست!
