کالبدشکافی پلی‌استیشن ۵ پرو: بررسی تراشه‌های روی مادربرد

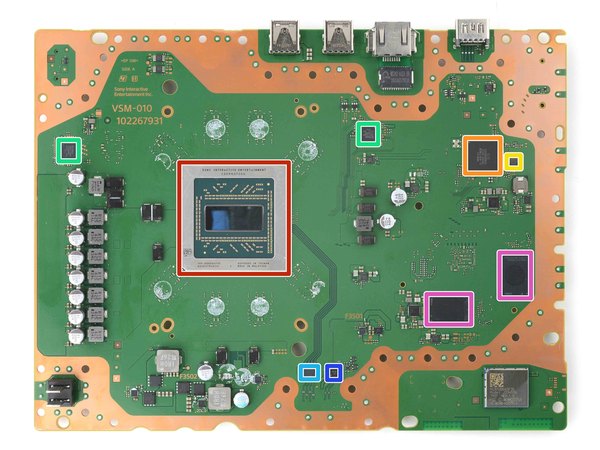

← این تراشه بزرگ همون پردازنده اصلی و قلب تپنده کنسوله! یه تراشه سفارشی ساخت مشترک سونی و AMD (با شماره مدل CXD90072GG/100-000000735) که وظیفه پردازش‌های سنگین مرکزی و گرافیکی رو یک‌تنه به دوش می‌کشه.

← این قطعه به احتمال خیلی زیاد کنترلر ورودی/خروجی (I/O Controller) سفارشی سونی با مدل CXD90069GG هست. کارش مدیریت ارتباط بین قطعات مختلف مثل حافظه، پورت‌ها و پردازنده‌ست.

← یه حافظه فلش 2 مگابایتی از نوع Serial NOR ساخت Winbond اینجا قرار داره که معمولا کدهای پایه مثل فریم‌ور یا بایوس سیستم رو تو خودش ذخیره می‌کنه.

← تأمین برق پردازنده غول‌پیکر این کنسول کار راحتی نیست! این قطعه یه کنترلر چند فازی مدل XDPE14286A از شرکت Infineon هست که ولتاژها رو با بالاترین دقت به پردازنده می‌رسونه.

اینجا یه ری‌درایور خطی دوطرفه (Redriver) برای پورت USB Type-C داریم که ساخت Texas Instruments هست. این تراشه سیگنال‌ها رو تقویت می‌کنه تا انتقال دیتا با سرعت خیره‌کننده 10 گیگابیت بر ثانیه بدون افت کیفیت انجام بشه.

در کنار قطعه قبلی، یه تراشه ری‌درایور دیگه برای USB Type-C می‌بینیم که به نظر می‌رسه ساخت شرکت Richtek باشه و همون وظیفه تقویت سیگنال رو بر عهده داره.

← در نهایت تو این بخش، یه حافظه فلش 512 گیگابایتی NAND از Kioxia (مدل TH58LKT2T25BA8C) روی برد لحیم شده که بخشی از فضای ذخیره‌سازی پرسرعت کنسول رو تشکیل می‌ده.

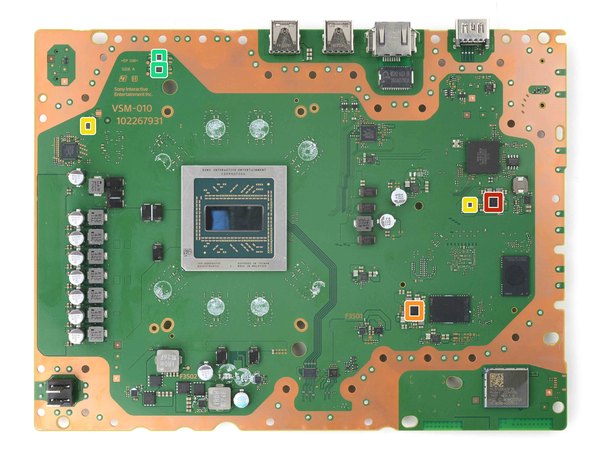

← برای مدیریت مصرف انرژی تو این غول پردازشی، سونی از تراشه مدیریت تغذیه (PMIC) مدل RT5126 ساخت شرکت Richtek استفاده کرده.

← دقیقا در کنار تراشه قبلی، یه آیسی مدیریت انرژی دیگه از همون شرکت Richtek اما با مدل RT5127 قرار گرفته تا ولتاژهای مختلف برد به صورت کاملا تفکیک‌شده تأمین بشن.

← این قطعه یه مبدل کاهنده سنکرون (Step-Down Converter) از شرکت Monolithic Power Systems هست که ولتاژ ورودی رو برای مصرف قطعات حساس‌تر برد، پایین میاره و رگوله می‌کنه.

← برای محافظت از دستگاه تو زمان اتصال لوازم جانبی به درگاه‌های USB، از یه سوئیچ توزیع برق ساخت Texas Instruments استفاده شده تا جلوی اتصالی و نوسان گرفته بشه.

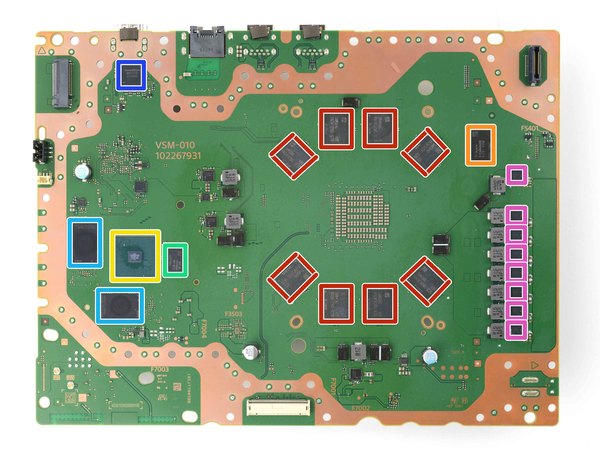

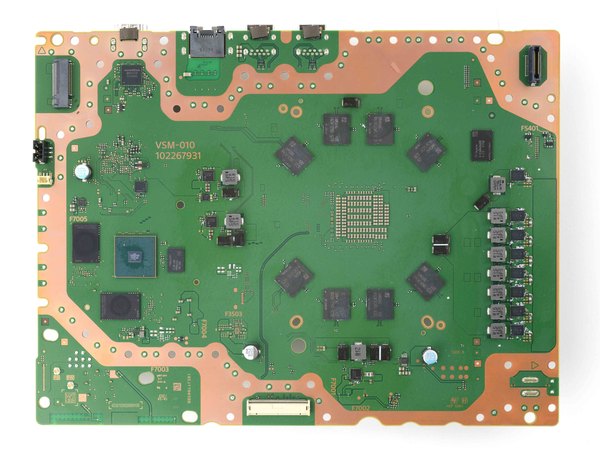

← حالا برد رو برمی‌گردونیم. اینجا حافظه گرافیکی 2 گیگابایتی فوق‌سریع از نوع GDDR6 ساخت سامسونگ رو می‌بینیم که در کنار بقیه چیپ‌های رم، پهنای باند وحشتناکی برای رندر بافت‌های بازی فراهم می‌کنه.

← علاوه بر رم گرافیکی، یه حافظه رم 2 گیگابایتی از نوع DDR5 ساخت SK Hynix هم روی برد قرار گرفته که احتمالا برای پردازش‌های پس‌زمینه و سیستم‌عامل کاربرد داره.

← مدیریت اون حافظه اس‌اس‌دی (SSD) پرسرعتی که لودینگ بازی‌ها رو صفر می‌کنه، کار این قطعه‌ست! کنترلر اختصاصی SSD سونی با مدل CXD90070GG که سرعت تبادل دیتا رو به حداکثر می‌رسونه.

← یه حافظه رم 512 مگابایتی DDR4 دیگه از سامسونگ هم اینجا می‌بینیم. این قطعه معمولا به عنوان حافظه کش (Cache) برای سایر کنترلرهای روی برد عمل می‌کنه.

یه ماژول حافظه فلش 512 گیگابایتی NAND دیگه از Kioxia (دقیقا مشابه روی اول برد) اینجا لحیم شده تا در مجموع، ظرفیت بالای ذخیره‌سازی کنسول رو تکمیل کنن.

برای اینکه تصویر با کیفیت 4 کیلواهم و بدون هیچ پرش و افت کیفیتی به تلویزیونت برسه، از تراشه ری‌تایمر HDMI مدل MN864739 ساخت Nuvoton استفاده شده.

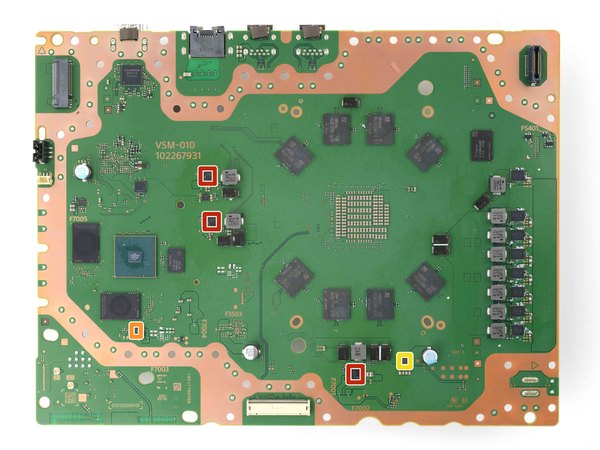

← در نهایت روی این بخش، قطعه پاور استیج (Power Stage) مدل PMC41430 از شرکت Infineon رو می‌بینیم که نقش حیاتی در تقویت و انتقال جریان سنگین به پردازنده اصلی داره.

← باز هم شاهد حضور قطعات قدرتمند تغذیه هستیم. این بار یه تراشه پاور استیج (Power Stage) مدل SIC655A از شرکت Vishay که مکمل سیستم تأمین برق پردازنده‌ست.

← مثل روی اول برد، اینجا هم یه مبدل کاهنده سنکرون دی‌سی به دی‌سی (Step-Down Converter) از Monolithic Power Systems تعبیه شده تا ولتاژهای ریزتر رو برای آیسی‌های این سمت فراهم کنه.

← در آخر، یه سوئیچ توزیع برق USB دیگه از Texas Instruments روی این بخش لحیم شده تا پورت‌های پشت و جلوی دستگاه کاملا ایزوله و امن باشن. امیدوارم از این سفر هیجان‌انگیز به دل قطعات پی‌اس‌فایو پرو تو مجله آیسی‌مدار لذت برده باشی و دیدی که چه هیولایی زیر این قاب پلاستیکی خوابیده. حتما این مطلب رو برای دوستای گیمرت هم بفرست!
