بررسی دقیق تراشه‌ها و مادربرد نینتندو سوییچ ۲

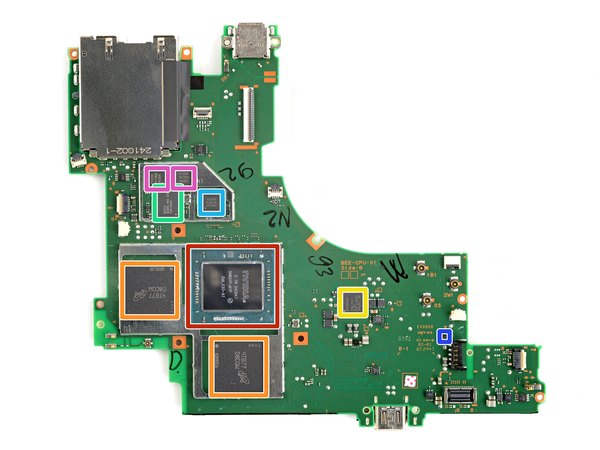

← اینجا مغز متفکر سوییچ 2 رو داریم؛ پردازنده اصلی و گرافیکی انویدیا مدل GMLX30-A1 که قراره گرافیک خیره‌کننده‌ای رو برامون رندر بگیره.

← در کنار پردازنده، حافظه رم 6 گیگابایتی LPDDR5 از برند مایکرون (Micron) قرار گرفته تا سرعت اجرای روان بازی‌ها رو تضمین کنه.

← این آیسی ساخت اینفینیون (Infineon) با شماره CP10359AT، در واقع کنترلر پورت USB تایپ C دستگاهه.

← به‌احتمال خیلی زیاد، این قطعه با مارک نینتندو و شماره B2423، کنترلر کارت‌خوان بازی‌های فیزیکیه.

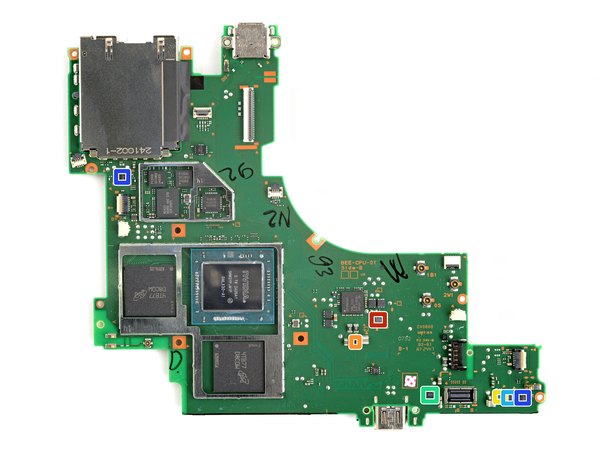

یه هاب چهار پورته USB 2.0 از برند Genesys Logic هم اینجا می‌بینیم که برای ارتباطات داخلی روی برد استفاده می‌شه.

تراشه سنجش وضعیت باتری (Fuel Gauge) از شرکت Analog Devices وظیفه داره که درصد دقیق شارژ باتری رو محاسبه کنه و به سیستم اطلاع بده تا دستگاه یهو خاموش نشه.

← سوئیچ حافظه اس‌اس‌دی (SSD) از نوع 14-bit 2:1 ساخت شرکت Diodes Incorporated هم این گوشه از برد جا خوش کرده.

← تکساس اینسترومنتس (Texas Instruments) اینجا یه مولتی‌پلکسر تغذیه با دو ورودی و یک خروجی تعبیه کرده تا مسیر برق‌رسانی رو به‌خوبی مدیریت کنه.

← این تراشه به احتمال زیاد یه مبدل افزاینده ولتاژ (Boost Converter) از شرکت Analog Devices هست.

← یه مبدل کاهنده ولتاژ (Step-down) 2 آمپری از تکساس اینسترومنتس هم برای تنظیم دقیق ولتاژ بخش‌های مختلف برد استفاده شده.

← فیوز الکترونیکی 5 ولتی (eFuse) تکساس اینسترومنتس رو می‌بینی که وظیفه‌اش محافظت از مدار در برابر اضافه‌بار و اتصالیه.

سوئیچ تغذیه پورت USB که این یکی هم ساخت شرکت تکساس اینسترومنتسه.

این آیسی کوچک، یک سوئیچ آنالوگ دوگانه SPST از تکساس اینسترومنتسه که برای سوئیچ کردن سیگنال‌های خاص روی مادربرد کاربرد داره.

← این تراشه ساخت STMicroelectronics در واقع ژیروسکوپ و شتاب‌سنج دستگاهه که حرکات کنسول رو با دقت بالا تشخیص می‌ده.

← سنسور دمای تکساس اینسترومنتس هم اینجاست تا حواسش به داغ شدن بیش از حد دستگاه باشه و به‌موقع فرمان فعال‌شدن فن رو صادر کنه.

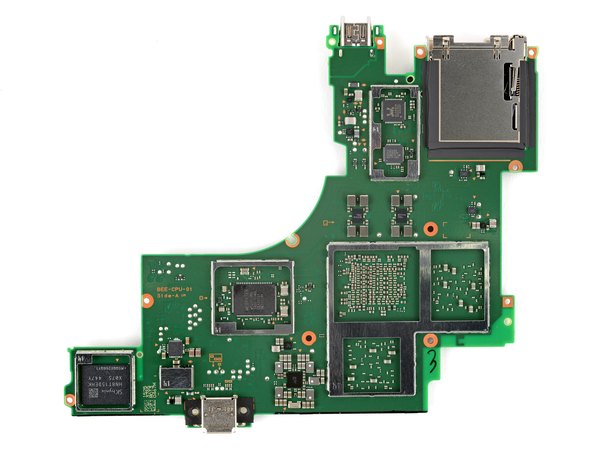

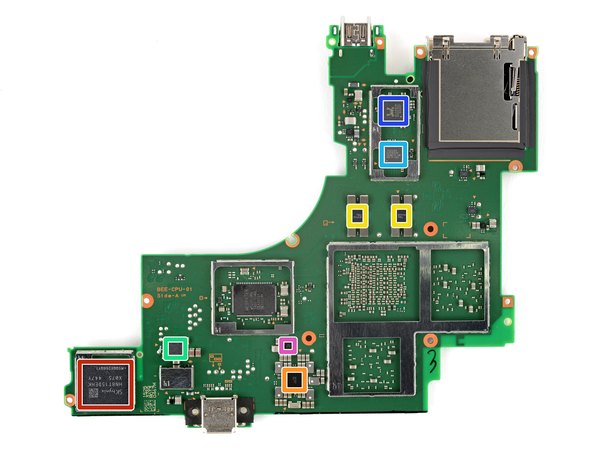

← حالا مادربرد رو برمی‌گردونیم. اینجا حافظه اصلی 256 گیگابایتی NAND فلش از برند SK Hynix رو داریم که به کنترلر UFS 3.1 مجهز شده تا سرعت لودینگ بازی‌ها به شدت بالا بره.

← آیسی مدیریت تغذیه (PMIC) با شماره MAX77851SAWJ از شرکت Analog Devices که نبض برق‌رسانی برده.

← یه آیسی تغذیه دیگه، این بار از شرکت Renesas با مدل DA9092 که به تأمین ولتاژ پایدار برای مدار کمک می‌کنه.

← تراشه شارژر باتری لیتیومی تک‌سلولی از برند Analog Devices که فرآیند شارژ شدن ایمن باتری دستگاه رو کنترل می‌کنه.

پردازنده صوتی و گفتاری IG2200 ساخت Intelligo Technology که کیفیت صدای خروجی کنسول رو تضمین می‌کنه.

در کنار پردازنده صوتی، این کدک صوتی (Audio Codec) مدل ALC5658 از شرکت نام‌آشنای Realtek قرار گرفته تا پردازش سیگنال‌های صدا به بهترین شکل ممکن انجام بشه.

← یه مبدل افزاینده-کاهنده (Buck-Boost) از Analog Devices برای رگوله کردن و تثبیت ولتاژ خروجی.

← این تراشه ساخت Nisshinbo Micro Devices در واقع درایور دو کاناله افزاینده برای ال‌ای‌دی‌های سفید رنگه که نور پس‌زمینه (بک‌لایت) صفحه‌نمایش رو تأمین می‌کنه.

← مبدل DC به DC افزاینده و معکوس‌کننده از برند Rohm که برای تغذیه بخش‌های خاصی از مدار استفاده می‌شه.

یه سوئیچ تغذیه USB دیگه از تکساس اینسترومنتس در این سمت از برد قرار داره.

← این قطعه هم به احتمال خیلی زیاد یه مبدل افزاینده ولتاژ (Boost Converter) از شرکت Analog Devices هست.

← این آیسی با مدل MT3681AEN ساخت مدیاتک (MediaTek)، وظیفه کنترل ارتباطات بی‌سیم یعنی وای‌فای و بلوتوث دستگاه رو بر عهده داره تا بتونی آنلاین و بدون افت پینگ بازی کنی.

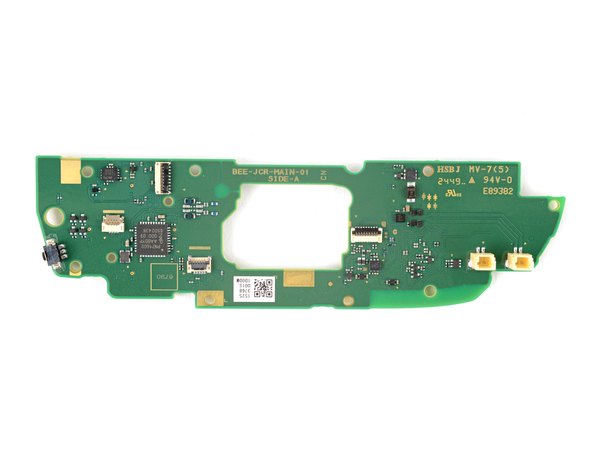

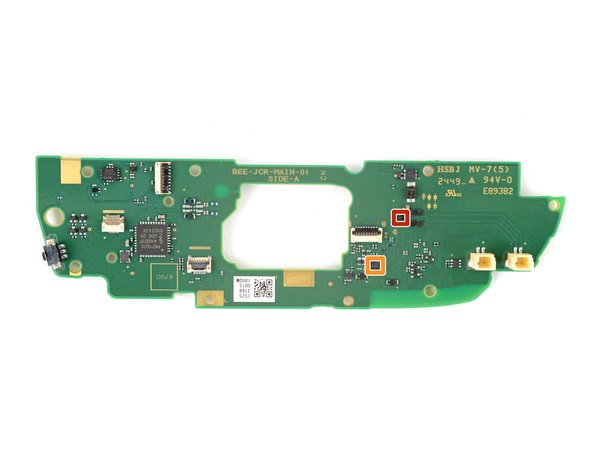

← بریم سراغ دسته‌های جوی‌کان! اینجا یه آیسی شارژر باتری از نوع کاهنده (Buck) با ظرفیت 1.5 آمپر از تکساس اینسترومنتس می‌بینیم که موقع اتصال به کنسول، باتری دسته رو شارژ می‌کنه.

← این قطعه هم به نظر می‌رسه مبدل کاهنده MAX3864xA از شرکت Analog Devices باشه.

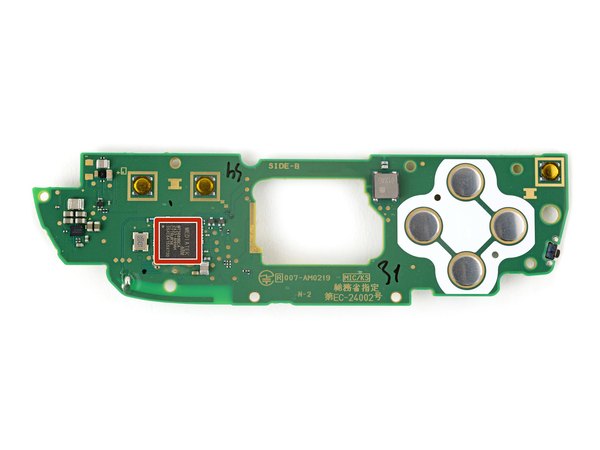

← مغز ارتباطی دسته جوی‌کان با کنسول، همین تراشه بلوتوث مدیاتک مدل MT3689BCA هست که تضمین می‌کنه دکمه‌ها رو بدون هیچ تأخیری تو بازی فشار بدی.

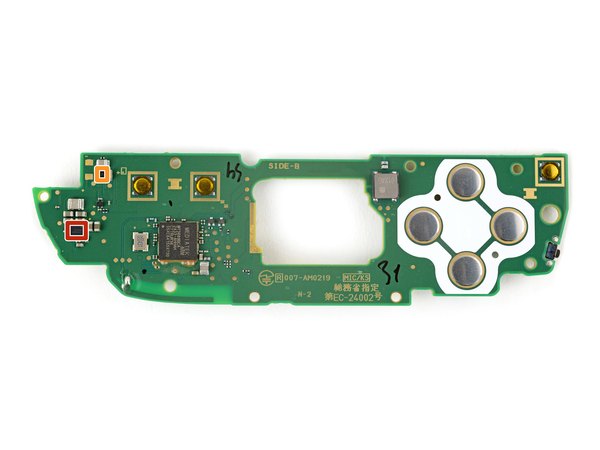

← پشت برد جوی‌کان یه آمپلی‌فایر صوتی کلاس D از Analog Devices داریم که احتمالا برای موتورهای لرزشی پیچیده (HD Rumble) یا صداهای ریز خود دسته کاربرد داره.

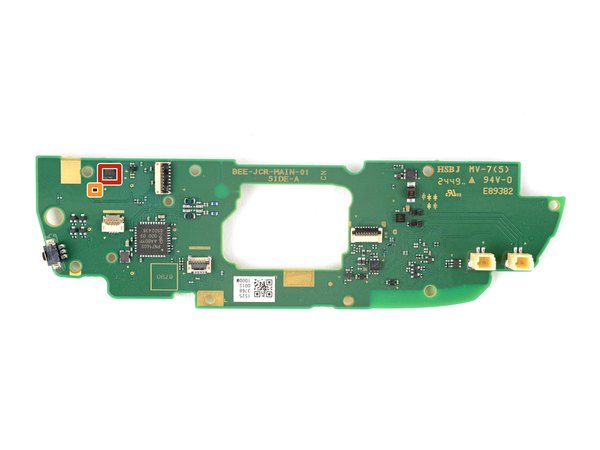

← سوئیچ تغذیه USB از تکساس اینسترومنتس که مدار تغذیه این سمت از دسته رو تکمیل می‌کنه.

← این تراشه ساخت NXP Semiconductors در واقع کنترلر NFC هست؛ همون بخشی که بهت اجازه می‌ده فیگورهای آمیبو (Amiibo) رو با نزدیک کردن به دسته، توی بازی اسکن کنی.

← رسیدیم به سنسور حرکتی معروف نینتندو! این تراشه 6 محوره از برند TDK-InvenSense مدل ICM-42607-PN، شامل شتاب‌سنج و ژیروسکوپه که حرکات دستت رو توی بازی‌ها با دقت بالایی شبیه‌سازی می‌کنه.

← در نهایت، قطب‌نمای الکترونیکی 3 محوره از شرکت AKM Semiconductor رو می‌بینیم که جهت‌یابی دسته‌ها رو کامل می‌کنه. امیدوارم از این کالبدشکافی دقیق و بررسی تراشه‌ها در آیسی‌مدار لذت برده باشی و اطلاعات خوبی در مورد معماری نینتندو سوییچ 2 به دست آورده باشی!
