کالبدشکافی اپل تی‌وی نسل سوم؛ جعبه جادویی اپل با پردازنده A5 و وضوح 1080p

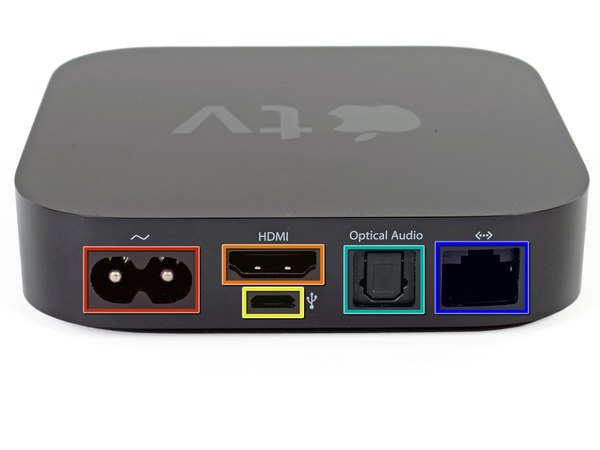

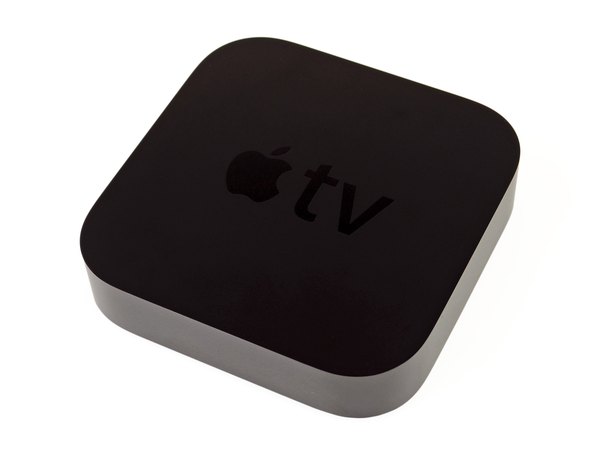

این دستگاه با ابعادی کمتر از ده در ده سانتی‌متر و ضخامت حدود دو و نیم سانتی‌متر (دقیقا هم‌سایز نسل دوم اپل تی‌وی) طراحی شده، اما حالا می‌تونه محتوای فول اچ‌دی 1080p رو خیلی روون پخش کنه. پشت دستگاه دقیقا همون پورت‌های نسل قبلی رو می‌بینیم که خیلی مرتب کنار هم چیده شدن:

← سوکت اتصال کابل برق مستقیم (بدون نیاز به آداپتور بیرونی).

← پورت خروجی تصویر و صدای HDMI.

← پورت Micro-USB (که اپل فقط برای کارهای خدماتی و دیباگ نرم‌افزاری گذاشته).

← خروجی صدای اپتیکال برای اتصال به سیستم‌های صوتی حرفه‌ای.

و در نهایت پورت شبکه اترنت 10/100.

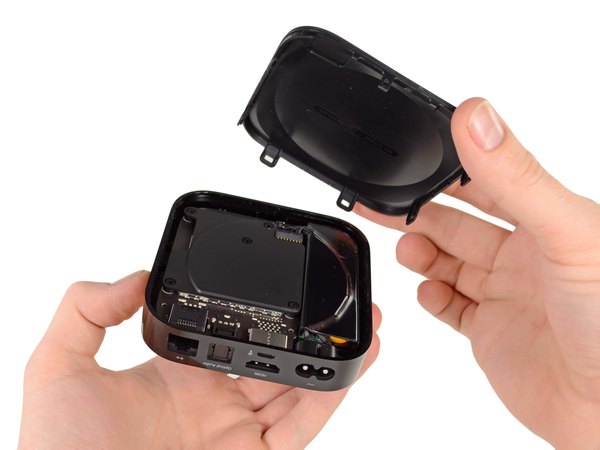

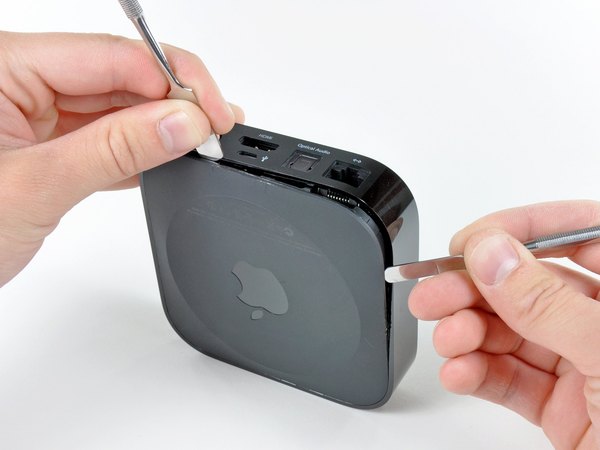

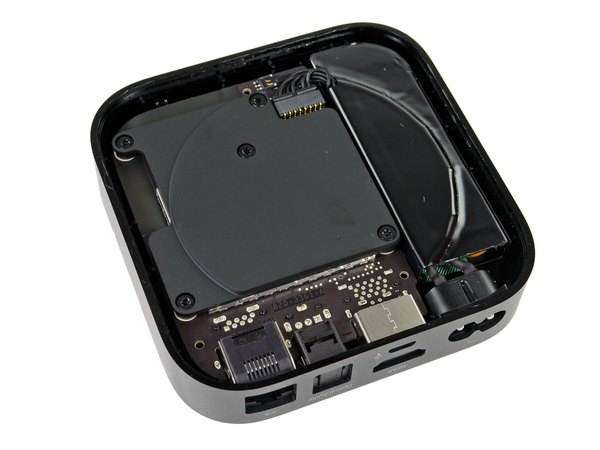

بدون اینکه خیلی به زحمت بیفتیم، با یه اهرم کردن ساده پایه پلاستیکی رو که با خار چفت شده، جدا می‌کنیم و وارد دستگاه می‌شیم. به محض باز شدن، یه تفاوت بزرگ با نسل دوم می‌بینیم: خبری از پد حرارتی بزرگ نیست! احتمالا پردازنده جدید A5 اون‌قدر بهینه شده که دیگه مثل نسل قبلی داغ نمی‌کنه و نیازی به اون پد سیلیکونی ضخیم نداشته.

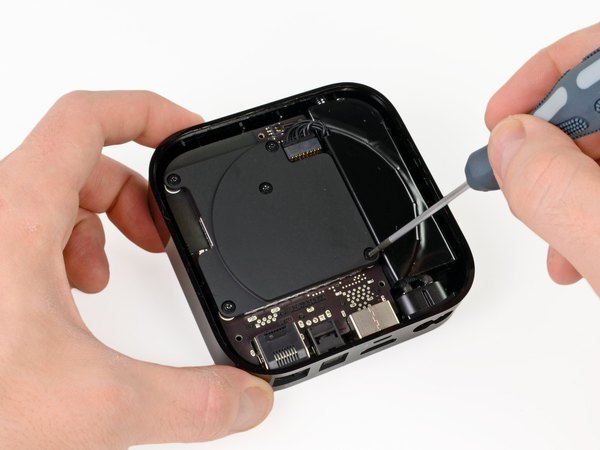

با چند تا چرخش ساده پیچ‌گوشتی، هیت‌سینک فلزی بزرگ رو که روی برد قرار گرفته آزاد می‌کنیم.

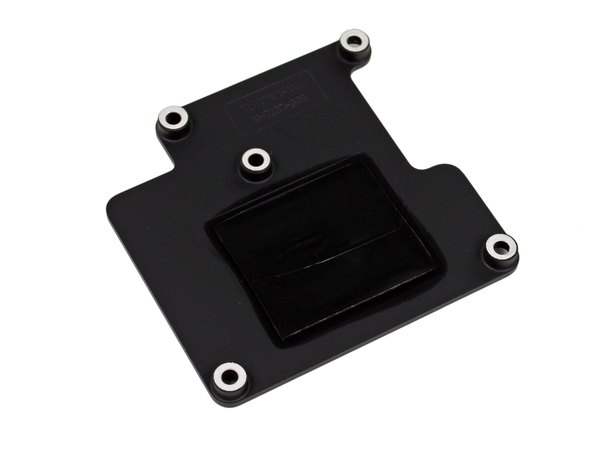

دقیقا مثل نسل قبلی، زیر این هیت‌سینک فلزی یه صفحه انتقال حرارت (Thermal plate) کوچیک هم قرار داره که گرما رو مستقیم از چیپ به هیت‌سینک می‌رسونه.

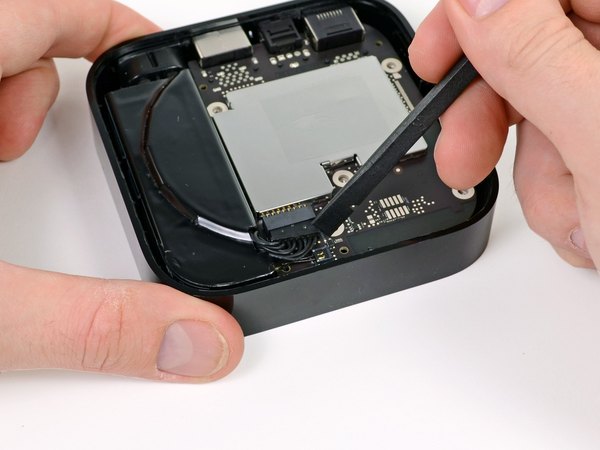

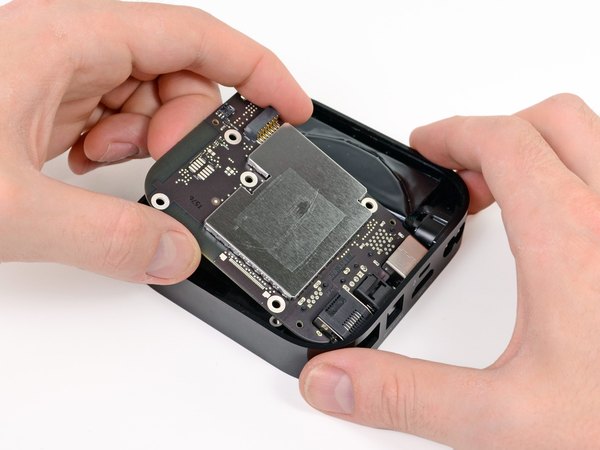

مادربرد فقط توسط کانکتور منبع تغذیه تو جاش محکم شده. با یه اسپاجر پلاستیکی می‌افتیم به جونش و با یه فشار کوچیک، برد رو آزاد می‌کنیم. تا اینجای کار که باز کردن این گجت خیلی راحت بوده؛ تقریبا همه قطعات اصلی رو خیلی بی‌دردسر آوردیم بیرون.

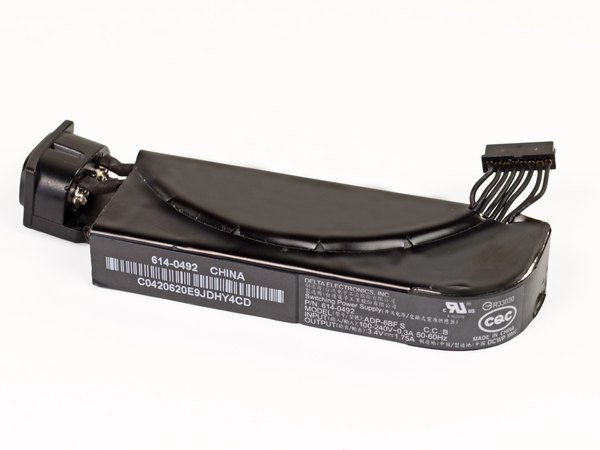

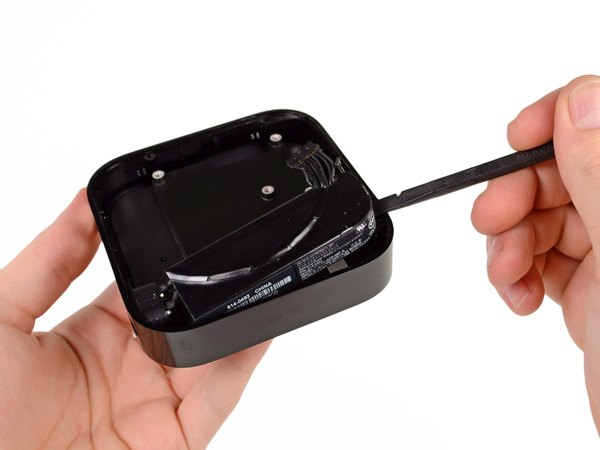

خالی کردن محفظه پلاستیکی خیلی سریع پیش می‌ره. منبع تغذیه یکی از معدود قطعاتیه که هنوز تو قاب مونده. مشخصات این پاور 3.4 ولت با جریان 1.75 آمپر ثبت شده؛ این یعنی توان خروجی 5.95 واتی که دقیقا مو به مو با پاور نسل دوم یکیه. خب سیاست اپل تو این موارد مشخصه: وقتی یه قطعه عالی کار می‌کنه و مشکلی نداره، چرا عوضش کنیم؟

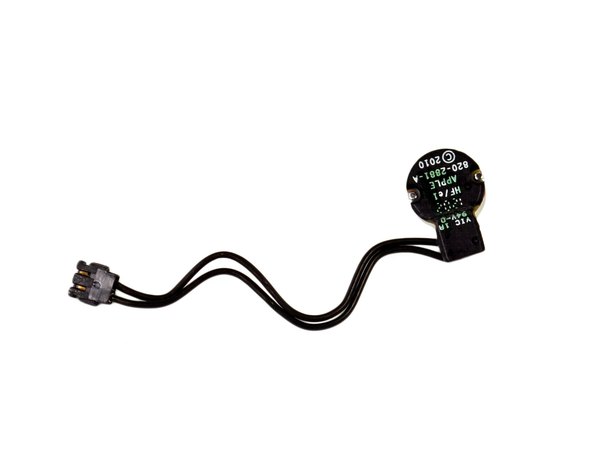

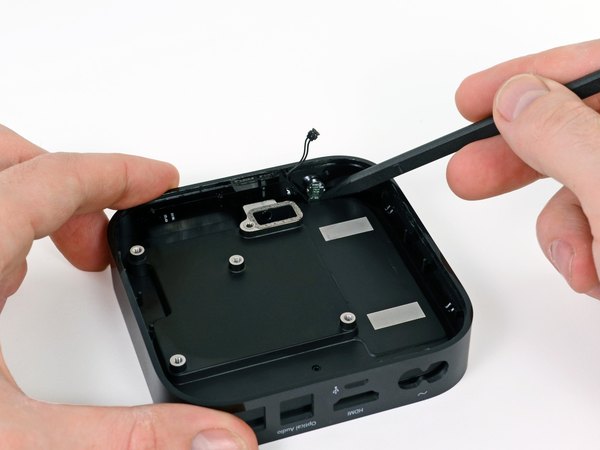

آخرین قطعه‌ای که ته قاب اپل تی‌وی جا مونده، ماژول کوچیک چراغ ال‌ای‌دی وضعیته که اون رو هم جدا می‌کنیم.

حالا نوبت می‌رسه به جذاب‌ترین بخش ماجرا، یعنی کالبدشکافی مادربرد. بردهای اپل همیشه به خاطر طراحی فشرده و مهندسی دقیقشون معروفن. روی این برد کوچیک، قطعات خیلی مهمی با ظرافت تمام کنار هم چیده شدن. اول از همه متوجه می‌شیم که اپل چقدر خوب تونسته فضای خالی رو به حداقل برسونه. استفاده از چیپ‌های مجتمع و چندمنظوره باعث شده تا ابعاد نهایی برد به شدت کاهش پیدا کنه.

کیفیت لحیم‌کاری و جای‌گذاری قطعات SMD تو این نسل واقعا بی‌نقص و جذابه. جالبه که این برد با این ابعاد کوچیک، وظیفه سنگین پردازش و دیکود کردن تصویر فول‌اچ‌دی رو به دوش می‌کشه. بریم تو قدم‌های بعدی تا تک‌تک این چیپ‌های سیلیکونی رو با هم زیر ذره‌بین بررسی کنیم.

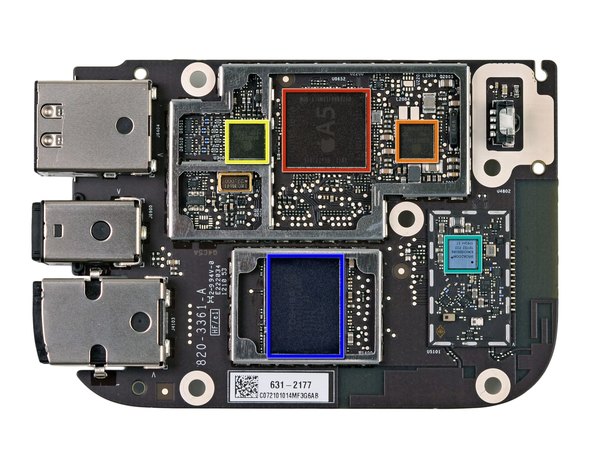

نگاهی به قسمت پایینی مادربرد می‌ندازیم:

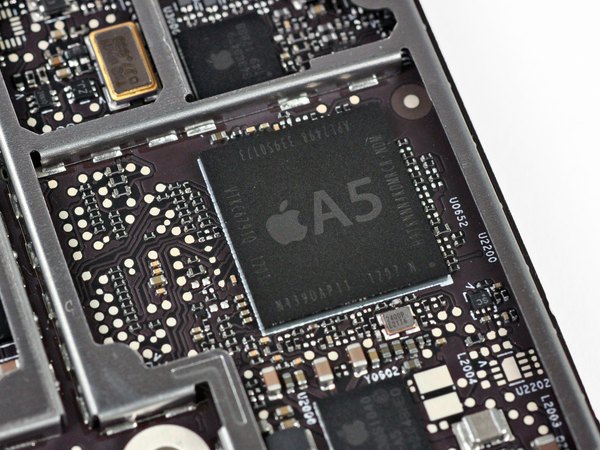

← پردازنده تک‌هسته‌ای Apple A5 که قلب تپنده این دستگاهه.

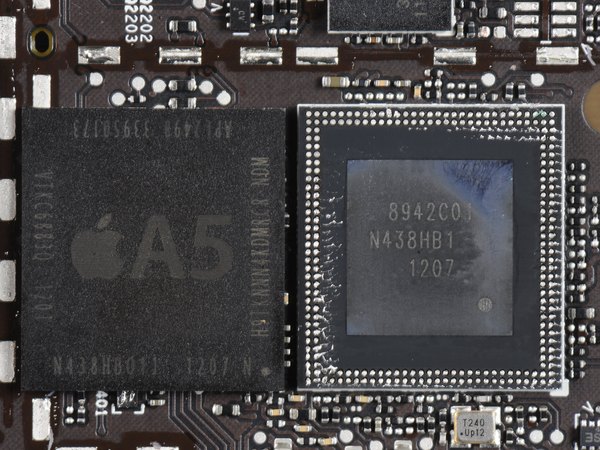

پکیج پردازنده A5 به صورت PoP (پکیج روی پکیج) طراحی شده؛ یعنی زیرش خود پردازنده اپل با شماره مدل‌های APL2498 و 8942C01 قرار داره و روی اون یه حافظه رم DDR2 ساخت Hynix سوار شده. حافظه فلش 8 گیگابایتی NAND ساخت شرکت Toshiba برای ذخیره‌سازی سیستم‌عامل و کش اطلاعات.

← چیپ وای‌فای و بلوتوث Broadcomm BCM4330 (به نظر می‌رسه دقیقا همون چیپیه که تو آیپد نسل سوم استفاده شده بود).

← آیسی مدیریت تغذیه با کد Apple 343S0479.

← آیسی صوتی با کد Apple 338S1040.

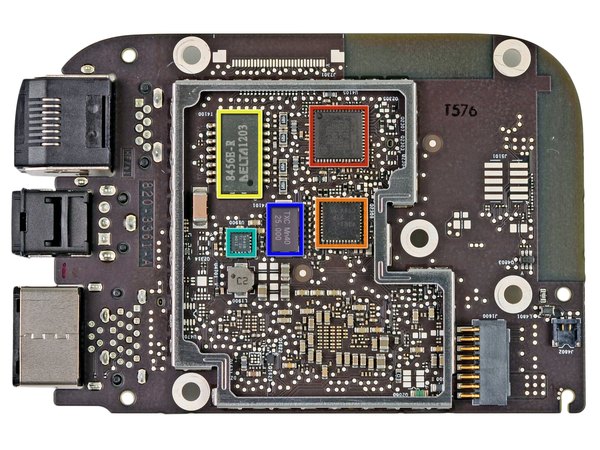

حالا برد رو برمی‌گردونیم تا ببینیم اون‌طرف چه خبره:

← کنترلر مستقل مبدل USB به اترنت مدل LAN9730.

← چیپ با کد V301.

← کوپلر مغناطیسی شبکه (LAN) مدل DELTA 8456E-R.

← رگولاتور کاهنده ولتاژ مدل 54418 (که از 2.95 تا 6 ولت رو می‌گیره و با جریان 4 آمپر کار می‌کنه).

کریستال اسیلاتور 25 مگاهرتزی TXC Mn40.

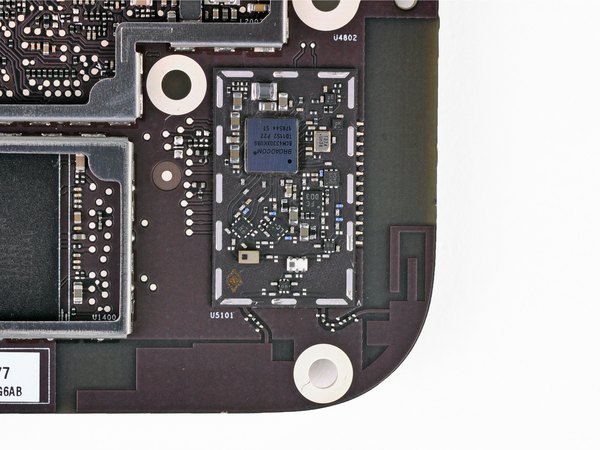

وقتی با دقت بیشتری نگاه می‌کنیم، یه تفاوت اساسی دیگه با نسل دوم می‌بینیم: اینجا دو تا آنتن داریم! با اینکه دقیقا مشخص نیست مسیر این دو آنتن کجا تموم می‌شه، اما شک نداریم اپل این آنتن دوم رو اضافه کرده تا شکایاتی که بابت ضعف سیگنال و برد کم وای‌فای تو نسل قبلی بود رو برطرف کنه.

طبق گفته شرکت Broadcom، چیپ BCM4330 می‌تونه هم تو حالت تک بانده 2.4 گیگاهرتز کار کنه (یه آنتن مشترک برای وای‌فای و بلوتوث) و هم تو حالت دو بانده 2.4 و 5 گیگاهرتز.

ما حدس می‌زنیم اپل اون آنتن مشترک 2.4 گیگاهرتزی رو نگه داشته، ولی یه آنتن مجزا برای ارتباط سریع‌تر و پایدارتر رو باند 5 گیگاهرتز بهش اضافه کرده.

امتیاز تعمیرپذیری اپل تی‌وی (نسل سوم): 8 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر).

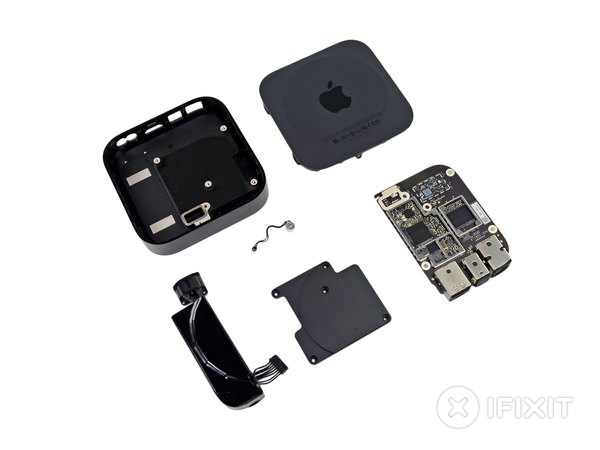

← فقط شش قطعه مجزا تو این دستگاه وجود داره و باز کردن قابش به‌شدت آسونه.

← منبع تغذیه یه قطعه کاملا جداست و اگه یه روزی تصمیم گرفت بسوزه و از کار بیفته، خیلی راحت می‌تونی یکی دیگه جاش بذاری.

← خبری از چسب، خمیر سیلیکون حرارتی، یا چسب‌های دوطرفه دردسرساز برای نگه داشتن قطعات نیست.

← تموم پیچ‌ها استاندارد هستن و نیازی به پیچ‌گوشتی‌های عجیب و غریب اپلی نداری.

← همه قطعات و چیپ‌های مهم روی مادربرد مجتمع شدن؛ این یعنی اگه یکی از پورت‌ها یا آیسی‌ها خراب بشه، تعویض کامل برد خیلی گرون تموم می‌شه، مگه اینکه مهارت بالایی تو لحیم‌کاری روی برد داشته باشی.
