کالبدشکافی اپل تی‌وی 4K: معمای خنک‌کننده و تراشه A10X

همه‌مون می‌دونیم که این مکعب مشکی قراره با قدرت تمام ویدئوهای 4 کیلواهم رو پردازش کنه. پس بیا اول ببینیم اپل تو این نسخه چه سخت‌افزاری رو روی میز گذاشته:

← تراشه 64 بیتی Apple A10X Fusion

← پشتیبانی از شبکه Gigabit Ethernet، وای‌فای 802.11ac، بلوتوث 5.0، گیرنده مادون قرمز و پورت HDMI 2.0a

حالا بریم سراغ ریموت کنترل جذابش:

← سطح لمسی شیشه‌ای

← میکروفون‌های دوگانه برای دریافت صدای واضح‌تر

شتاب‌سنج و ژیروسکوپ داخلی

← بلوتوث 4.0، فرستنده مادون قرمز و درگاه شارژ لایتنینگ

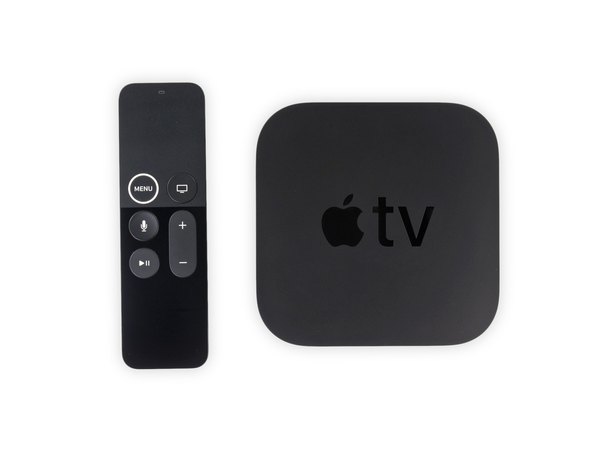

خیلی هیجان‌انگیزه که داریم نسل جدید تی‌وی‌های کوپرتینو رو بررسی می‌کنیم. اما قبل از باز کردنش، بیا یه نگاهی به تغییرات ظاهریش نسبت به نسل‌های قبل بندازیم.

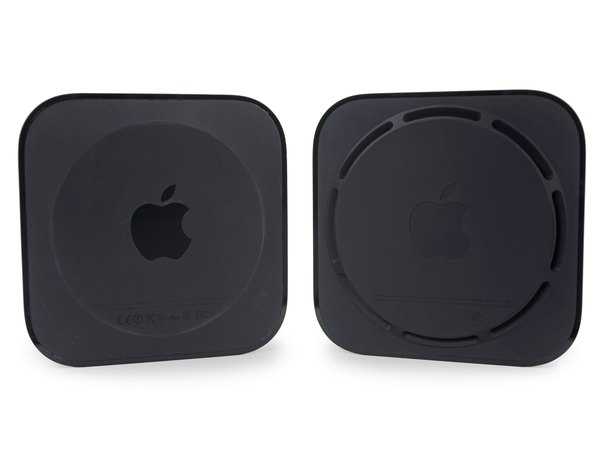

طراحی کلی دستگاه تغییر انقلابی نکرده، اما یه سری تفاوت‌های کلیدی تو بدنه دیده می‌شه که نشون از تغییرات سخت‌افزاری می‌ده.

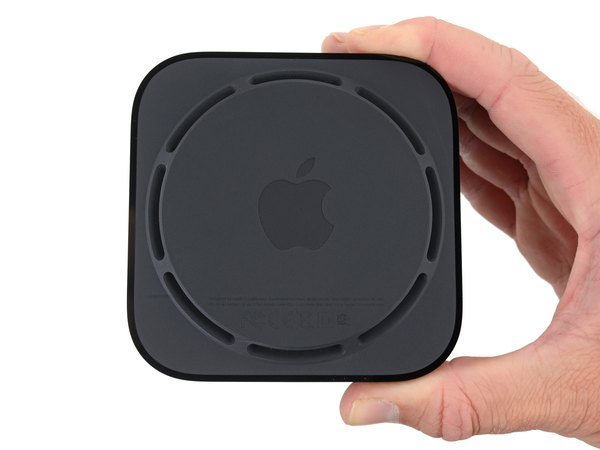

قاب پایینی کاملا بازطراحی شده و یه سری شیار جذاب برای تهویه هوای گرم بهش اضافه شده که خبر از یه سیستم خنک‌کننده حسابی می‌ده.

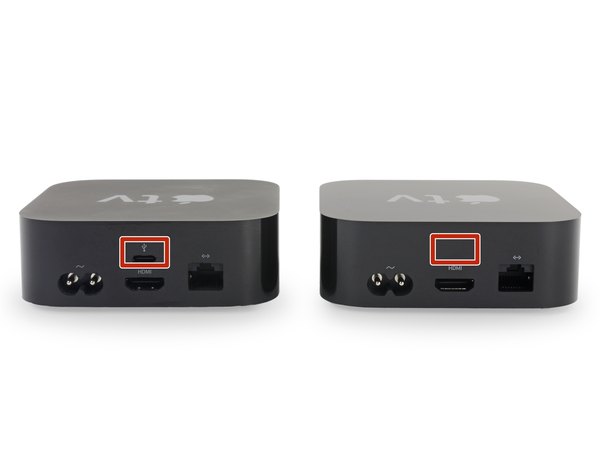

← راستی، تو این نسخه دیگه خبری از پورت USB-C نیست و اپل کلا حذفش کرده.

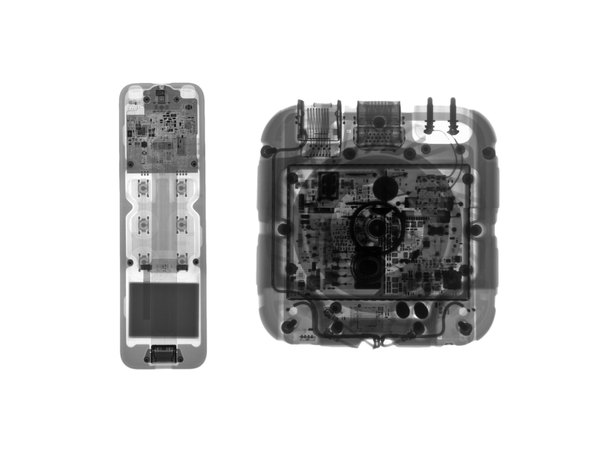

قبل از اینکه قاب رو باز کنیم، عکس‌های اشعه ایکس دستگاه اطلاعات جالبی بهمون می‌دن. نگاه با اشعه ایکس یه قطعه دایره‌ای بزرگ رو نشون می‌ده که دقیقا با شیارهای تهویه قاب پایینی هماهنگ شده. آیا با یه فن بزرگ طرفیم؟ یا یه سیستم خنک‌کننده عجیب؟ کنجکاویمون حسابی تحریک شد! وقتشه این جعبه سیاه رو باز کنیم و ببینیم داستان این سخت‌افزار 4 کیلواهم چیه.

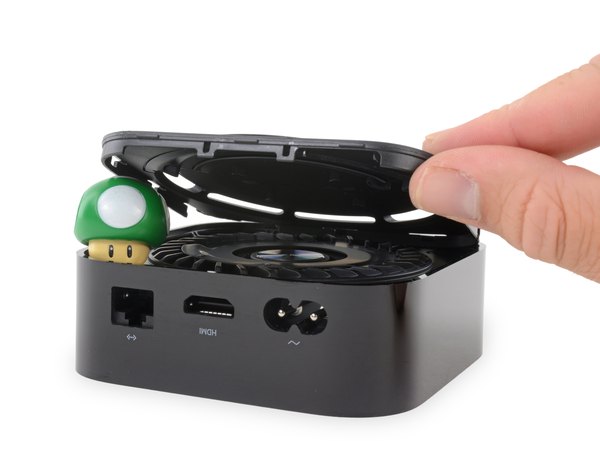

اول از همه باید از بخش زیرین دستگاه کارمون رو شروع کنیم و قاب رو جدا کنیم. مثل نسل‌های قبلی، قاب پایین با یه سری گیره پلاستیکی محکم شده که برای تعمیرپذیری خبر خوبیه و نیازی به باز کردن چسب نیست.

فقط حواست باشه که این گیره‌ها یه مقدار سفت‌تر از قبل هستن؛ باید با دقت اسپاجر رو بندازی و فشار ملایمی بیاری تا خارشون آزاد بشه.

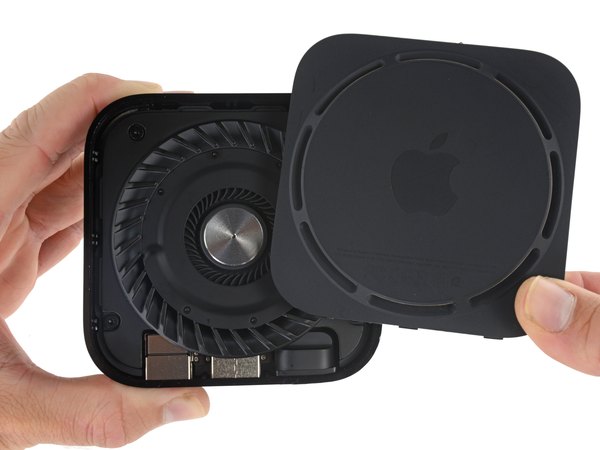

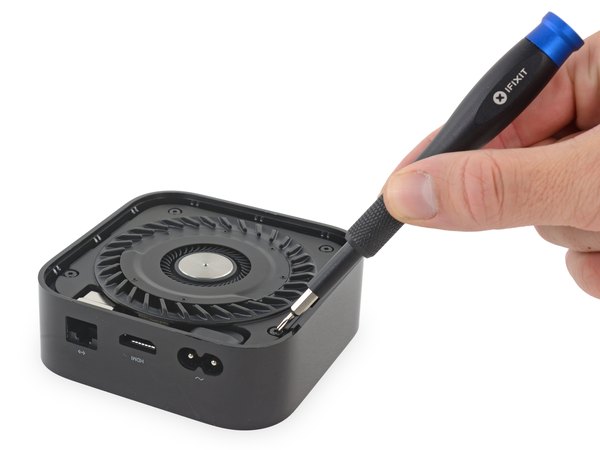

بدون هیچ چسب دردسرساز یا پیچ‌های عجیب‌وغریب قاب باز می‌شه؛ این طراحی واقعا جای تحسین داره. با برداشتن قاب، بلافاصله یه فن بزرگ خودش رو نشون می‌ده که با چند تا پیچ Torx سر جاش محکم شده.

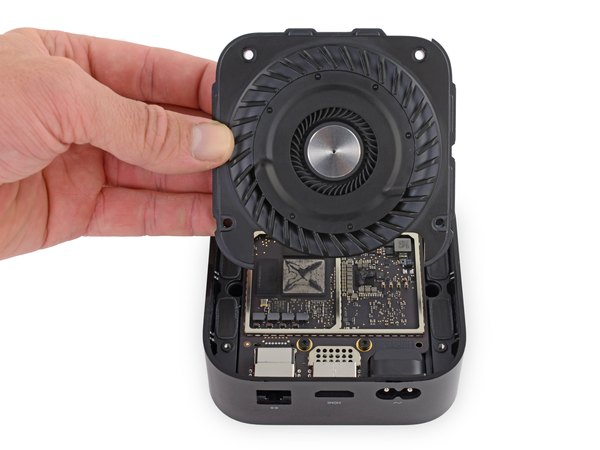

با باز کردن پیچ‌های Torx، بزرگ‌ترین فن تاریخ اپل تی‌وی رو می‌بینیم! به نظر می‌رسه اپل فن رو با هیت‌سینک و شیلد EMI (محافظ تداخل الکترومغناطیسی) نسل قبل ترکیب کرده و یه سیستم خنک‌کننده یکپارچه و غول‌پیکر ساخته.

وجود همچین خنک‌کننده بزرگی نشون می‌ده که پردازش ویدئوهای 4 کیلواهم HDR حرارت خیلی زیادی تولید می‌کنه و دستگاه نیاز به نفس کشیدن داره.

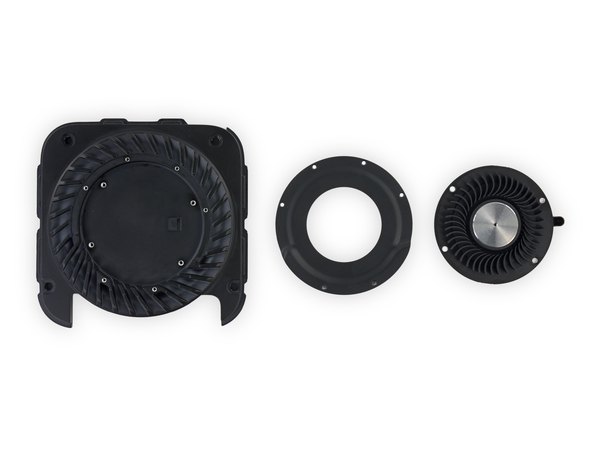

حالا با باز کردن چند تا پیچ Torx دیگه، این مجموعه از هم جدا می‌شه و یه فن قابل تعویض با موتور براشلس رو می‌بینیم.

اینکه فن به راحتی قابل تعویضه خیلی عالیه. چون اگه فن خراب می‌شد و قابل تعویض نبود، کل دستگاه بر اثر داغ شدن سریعا از کار می‌افتاد.

این فن با یه دیسک فلزی محافظت می‌شه که طراحی جالبی بهش داده.

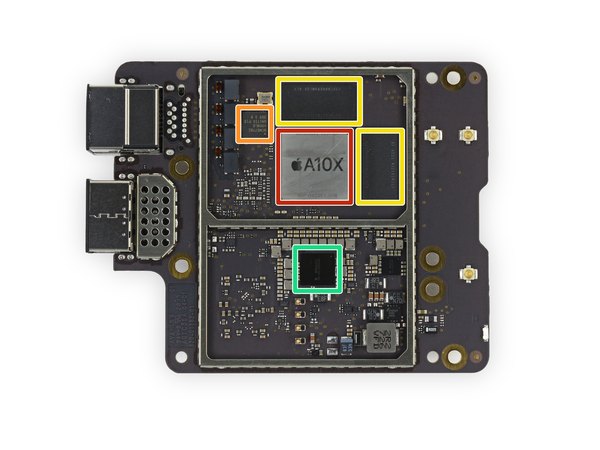

خوشبختانه اپل سنت قدیمی خودش رو حفظ کرده و برد اصلی به راحتی از سر جاش خارج می‌شه. بریم ببینیم روی این برد چه خبره:

← پردازنده قدرتمند 64 بیتی Apple A10X Fusion

← کنترلر شبکه گیگابیتی Broadcom BCM57762

← حافظه‌های رم SK Hynix H9HCNNNBRUMLQR-NLH دو گیگابایتی و SK Hynix H9HCNNN8KUMLQR-NLH یک گیگابایتی (در مجموع 3 گیگابایت رم LPDDR4)

← تراشه اپل 343S00150 (شبیه به کنترلر حافظه سفارشی که تو مک‌بوک 2015 دیدیم)

ماژول وای‌فای و بلوتوث Murata 339S00381

حافظه فلش 32 گیگابایتی ساخت توشیبا با شناسه THGBX6G8D2LLDXG

← مبدل DisplayPort 1.4 به HDMI 2.0 ساخت شرکت Megachips

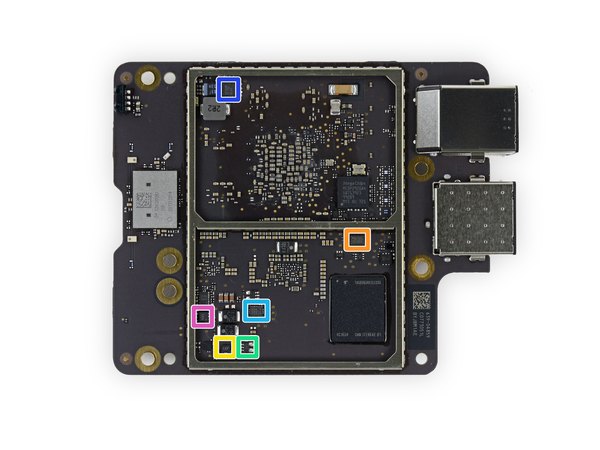

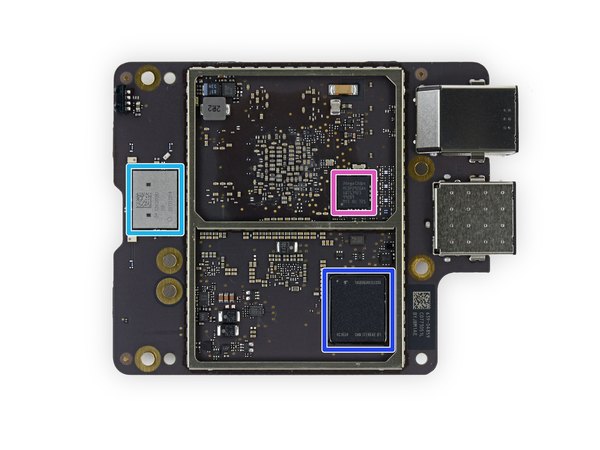

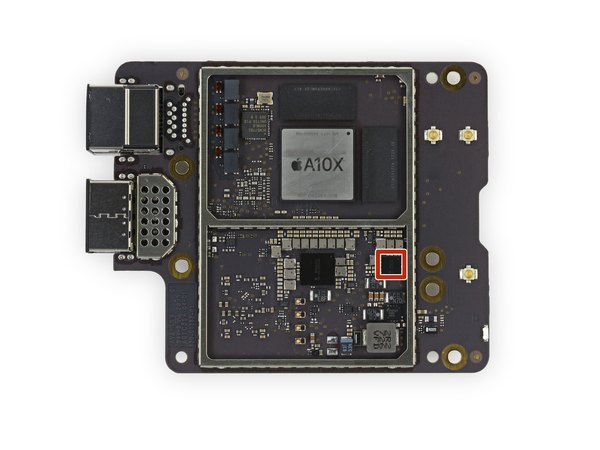

بیا بقیه قطعات روی برد رو هم بررسی کنیم:

← تراشه مدیریت تغذیه اپل 343S00151-A0

← حافظه فلش سریال 8 مگابیتی Winbond W25Q80EWUXIE

← تقویت‌کننده حسگر جریان ساخت تگزاس اینسترومنتس (INA213)

← مقایسه‌کننده ولتاژ پایین تگزاس اینسترومنتس (LMV331)

آرایه سیگنال ترکیبی Dialog Semiconductor

مبدل کاهنده ولتاژ Texas Instruments TPS62130B

← رگولاتور LDO هشتاد میلی‌آمپری تگزاس اینسترومنتس TPS715A01DRV

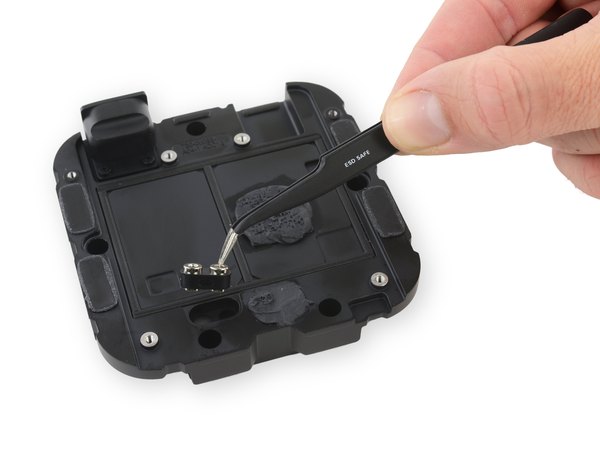

تو این بخش چیز عجیبی نمی‌بینیم؛ هیت‌سینک تقریبا مشابه همون مدلیه که تو نسل قبلی استفاده شده بود. اما یه نکته جالب وجود داره: دو تا پایه فلزی روی بدنه هیت‌سینک دیده می‌شه که وظیفه‌شون انتقال برقه.

در واقع جریان برق از طریق همین پایه‌های پیچ هیت‌سینک به برد اصلی می‌رسه. این دقیقا همون طراحی هوشمندانه‌ایه که اپل تو نسل قبلی هم به کار برده بود و اینجا هم تکرار شده.

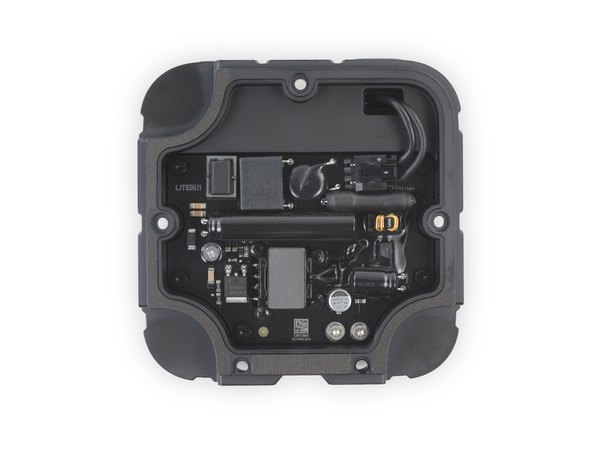

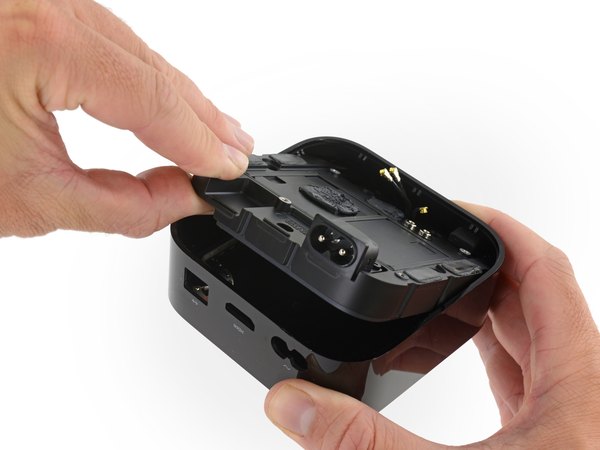

حالا که هیت‌سینک و پایه‌ها رو برداشتیم، فقط یک قطعه باقی می‌مونه: برد منبع تغذیه.

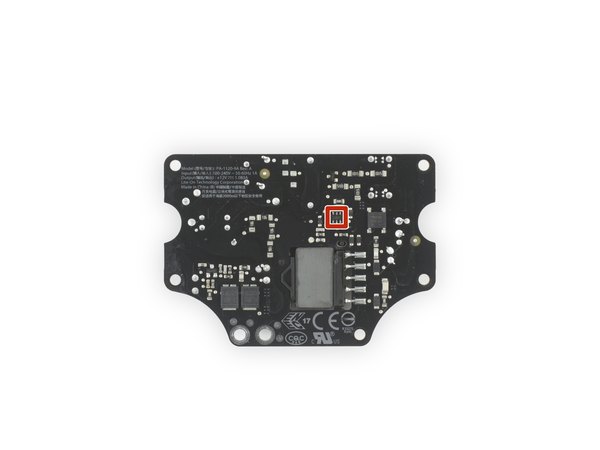

منبع تغذیه جدید خروجی 12 ولت و 1.083 آمپر داره. این یعنی قدرت پاور نسبت به نسل قبلی یه ارتقای جزئی داشته تا بتونه سخت‌افزار قدرتمندتر رو تغذیه کنه. باز هم اپل سیم‌کشی داخلی بین پاور و مادربرد رو کاملا حذف کرده.

استفاده از پایه‌های رسانا به جای سیم‌کشی، هم باعث صرفه‌جویی تو فضای داخلی می‌شه و هم خطر قطع شدن یا اتصالی سیم‌ها رو موقع مونتاژ دستگاه از بین می‌بره.

← کنترلر منبع تغذیه سوییچینگ NXP Semiconductor TEA1833LTS

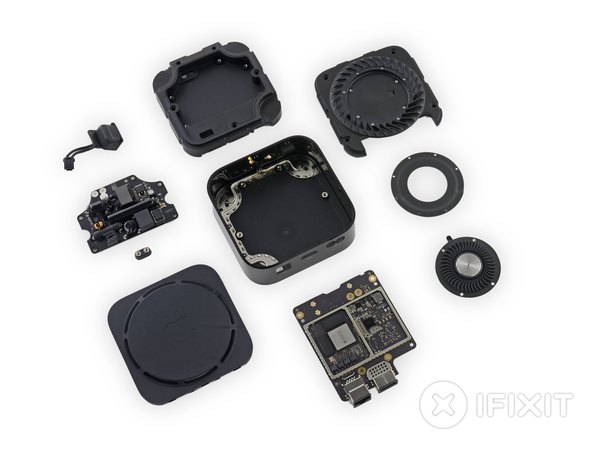

خب، اینم از تمام قطعاتی که داخل اپل تی‌وی 4 کیلواهم جا خوش کرده بودن! حالا فقط کافیه قطعات رو به همون ترتیبی که باز کردیم، روی هم سوار کنیم تا دستگاه دوباره جون بگیره.

امیدوارم از دیدن معماری داخلی این دستگاه لذت برده باشی. طراحی مینیمال در کنار مهندسی پیچیده، همیشه تو محصولات اپل تحسین‌برانگیزه.

خب رفقا، اینم از کالبدشکافی این گجت قدرتمند اپل. به طور کلی اپل تی‌وی 4 کیلواهم امتیاز عالی 8 از 10 رو برای تعمیرپذیری می‌گیره. امیدواریم تو تیم "آیسی‌مدار" تونسته باشیم یه نگاه فنی و دقیق به داخل این دستگاه داشته باشیم. حتما اپلیکیشن ما رو به دوستای تعمیرکارت معرفی کن تا اونا هم به این آموزش‌ها دسترسی داشته باشن!

← گیره‌های پلاستیکی باعث می‌شن قاب دستگاه به راحتی و بدون نیاز به حرارت یا باز کردن چسب باز بشه.

← طراحی ماژولار قطعات کمک می‌کنه تا باز کردن و تعویض اون‌ها خیلی سرراست باشه.

← منبع تغذیه کاملا ماژولاره و حتی جک ورودی برق هم به راحتی جدا می‌شه.

← استفاده از پیچ‌های استاندارد Torx یعنی برای باز کردن دستگاه به ابزارهای خیلی عجیب‌وغریبی نیاز نداری.

← با تمام این نکات مثبت، تمام آیسی‌های مهم روی مادربرد لحیم شدن. یعنی اگه هر کدوم از پورت‌ها خراب بشن، باید به مهارت‌های لحیم‌کاری روی برد مسلط باشی یا کلا برد رو عوض کنی.
