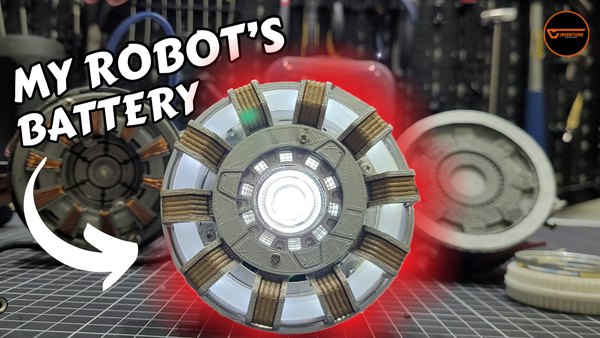

منبع تغذیه طرح آرک راکتور مرد آهنی

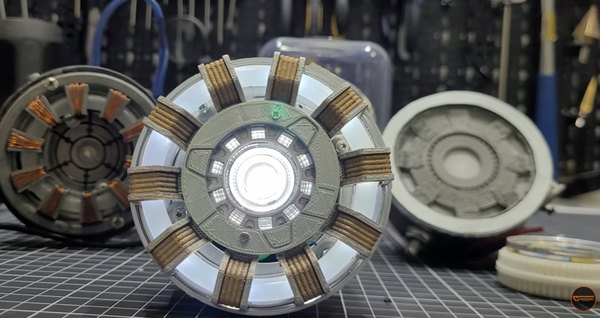

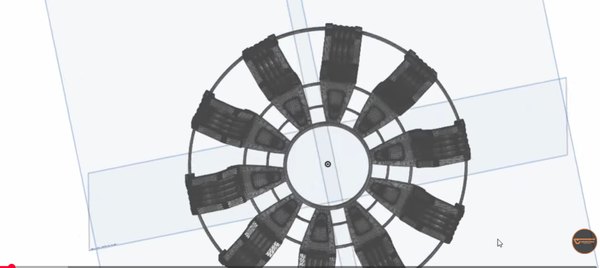

اول باید بریم سراغ قاب اصلی آرک راکتور که ظاهر خفن پروژه ما رو می‌سازه. قطعاتی که طراحی شدن دقیقا از روی لباس مارک 2 مرد آهنی الهام گرفتن.

این قاب باعث می‌شه پروژه‌مون از یک مدار ساده تبدیل بشه به یک دکوری فوق‌العاده جذاب. فایل‌های سه‌بعدی رو پرینت بگیر تا بریم مرحله بعد.

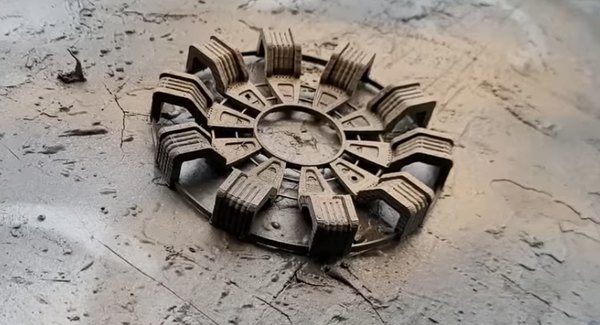

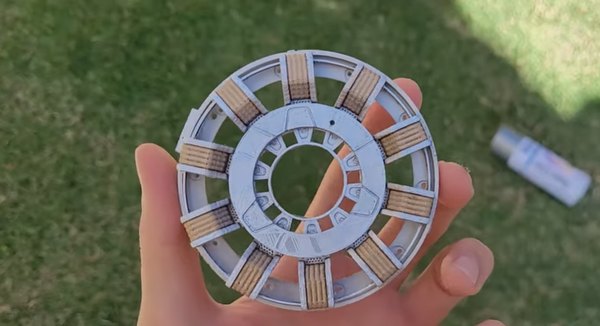

بعد از اینکه قطعات پرینت شدن، سطحشون رو خوب سنباده بزن تا صاف و یکدست بشن. برای اینکه ظاهر فلزی و واقعی‌تری بهش بدیم، بهتره از اسپری رنگ کروم استفاده کنی. اضافه کردن کمی رنگ طلایی به جزئیات هم می‌تونه جذابیت کار رو چند برابر کنه. البته رنگ‌آمیزی کاملا سلیقه‌ایه و تو می‌تونی آرک راکتور رو با رنگ‌های دلخواه خودت شخصی‌سازی کنی.

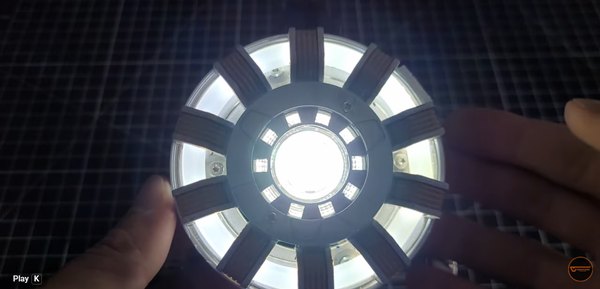

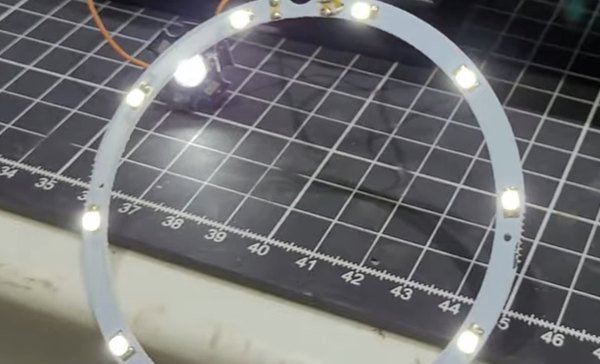

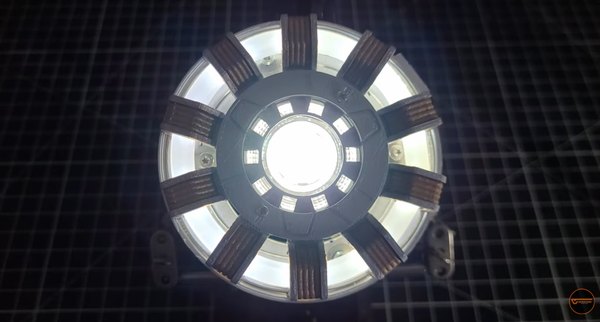

قلب تپنده این پروژه، نورپردازی هسته راکتوره. برای ایجاد اون هاله نور معروف، یک حلقه ال‌ای‌دی دوازده ولتی (سایز 3 اینچ) رو دور قاب بالایی قرار بده. این کار هم نور یکنواختی می‌ده و هم سیم‌کشی رو خیلی راحت می‌کنه.

اگر حلقه ال‌ای‌دی دم دستت نیست، نگران نباش؛ می‌تونی چندتا ال‌ای‌دی معمولی رو به صورت دایره‌ای بچینی و با مقاومت مناسب روشنشون کنی.

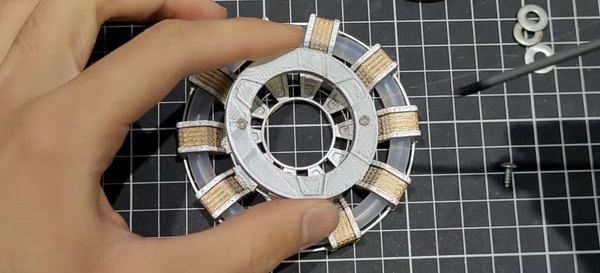

برای اینکه نور ال‌ای‌دی‌ها ملایم بشه و چشم رو نزنه، نیاز به یک دیفیوزر (پخش‌کننده نور) داریم. یک ترفند جالب اینه که از چسب حرارتی لوله‌ای استفاده کنی! چسب رو به شکل یک حلقه دربیار و روی ال‌ای‌دی‌ها بذار. این کار نور رو خیلی قشنگ و یکدست پخش می‌کنه و اون درخشش خاص رو بهت می‌ده.

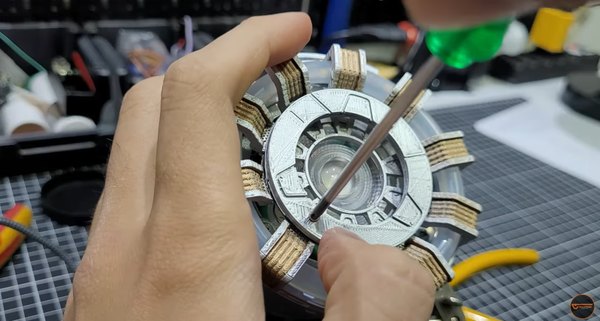

حالا برای مرکز راکتور، از یک ال‌ای‌دی پنج ولت استفاده کن. برای پخش نور این قسمت هم می‌تونی از لنز مات یک لامپ سوخته یا خراب کمک بگیری. این کار باعث می‌شه مرکز راکتور مثل فیلم‌های آیرون من، درخشان‌ترین نقطه پروژه باشه.

یکی از اهداف ما تو این ساختنی اینه که تا جای ممکن از وسایل بازیافتی استفاده کنیم. پس راحت باش و از قطعات لامپ‌ها یا بردهای قدیمی که داری بهره ببر. می‌تونی چیدمان و رنگ نورها رو به سلیقه خودت تغییر بدی. تو این مرحله، وقتی مدار رو تست کنی، اون نور خیره‌کننده آرک راکتور رو می‌بینی و حسابی ذوق می‌کنی!

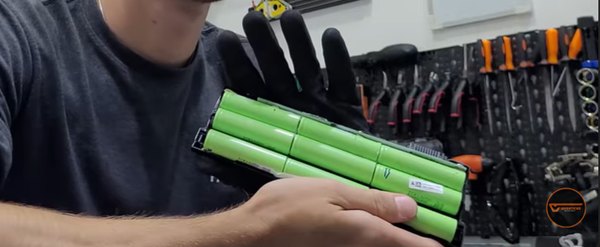

برای تامین برق راکتور، تصمیم گرفتیم به جای خرید قطعات نو، باتری‌های لپ‌تاپ‌های خراب رو بازیافت کنیم. داخل این پک‌ها معمولا باتری‌های لیتیوم یون 18650 پیدا می‌شه.

بعد از باز کردن قاب باتری لپ‌تاپ، با یک مولتی‌متر ولتاژ تک‌تک سلول‌ها رو اندازه بگیر. خیلی از اون‌ها ممکنه کاملا خراب باشن، پس فقط 5 تا باتری که ولتاژ سالمی دارن و ظاهرشون تمیزه رو جدا کن.

ما این 5 سلول رو به هم متصل کردیم تا پک باتری پروژه‌مون ساخته بشه. این کار هزینه رو خیلی پایین میاره و به قطعات دورریختنی جان دوباره می‌ده. اما حواست باشه، کار با باتری‌های لیتیومی بازیافتی خطرات خودش رو داره.

اگر تازه‌کار هستی، اصلا این روش رو بهت پیشنهاد نمی‌کنیم. باتری‌های کارکرده ممکنه آسیب درونی داشته باشن و در صورت لحیم‌کاری یا استفاده اشتباه، داغ کنن یا حتی آتیش بگیرن.

امن‌ترین و بهترین راه اینه که بری سراغ خرید باتری‌های 18650 نو و از یک جا‌باتری استاندارد استفاده کنی. اینطوری هم خیالت از بابت ایمنی راحته و هم اگر بعدا باتری خراب شد، خیلی راحت می‌تونی عوضش کنی. با اینکه ما روش بازیافتی رو انتخاب کردیم، اما پیشنهاد قطعی ما به تو برای این پروژه، استفاده از باتری‌های نو هست.

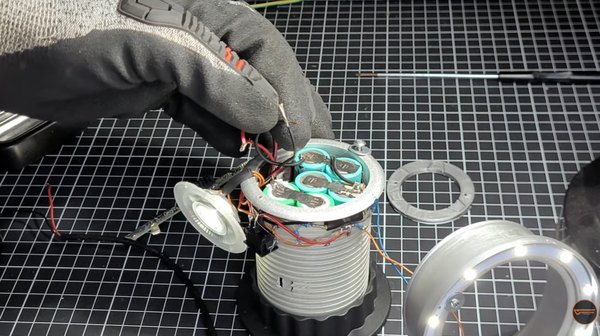

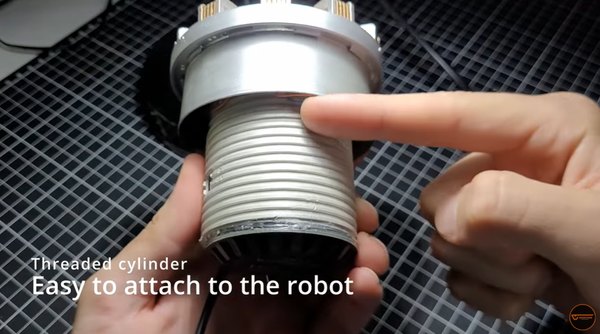

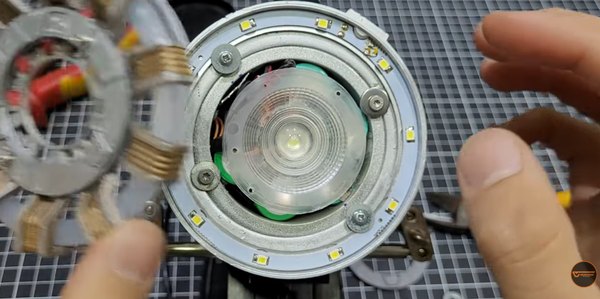

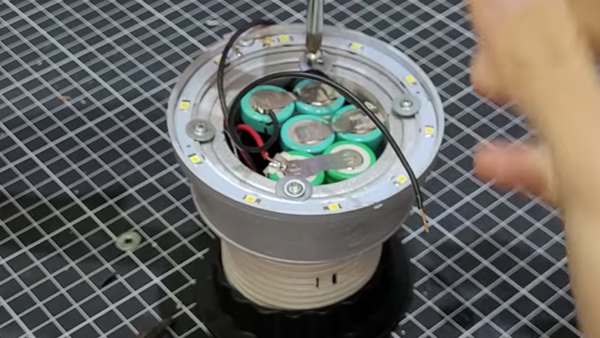

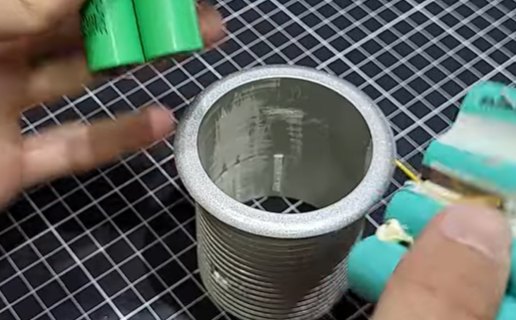

یکی از چالش‌های اصلی، پیدا کردن یک قاب مناسب بود که هم کل قطعات و مدارها توش جا بشن و هم ظاهر راکتور رو خراب نکنه. اگر بگردی، احتمالا مثل ما یک استوانه پلاستیکی با قطر حدود 9 تا 10 سانتی‌متر پیدا می‌کنی که ابعادش عالیه. این قاب باید بتونه پک باتری، سیم‌کشی‌ها، کلید، ماژول کاهنده و کانکتورها رو به راحتی تو خودش جا بده و روی قطعه پرینت سه‌بعدی چفت بشه.

وقتی جای قطعات رو داخل استوانه مشخص کردی، می‌تونی از ترکیب چسب حرارتی و پیچ‌های کوچک برای محکم کردنشون استفاده کنی. چسب حرارتی برای فیکس کردن سیم‌ها عالیه و پیچ‌ها هم برای قطعاتی مثل کلید و کانکتور که زیاد بهشون فشار میاد، مقاومت خوبی ایجاد می‌کنن.

همون‌طور که گفتیم، هدفمون استفاده از وسایل دم‌دستیه؛ پس نیازی نیست دقیقا همین قاب رو پیدا کنی. خلاق باش و از وسایلی که تو کارگاهت داری استفاده کن. گزینه‌های جایگزین زیادی داری:

1. لوله PVC
2. لوله‌های پلاستیکی ضخیم
3. لوله‌های فلزی یا آلومینیومی
4. طراحی و پرینت سه‌بعدی یک استوانه
5. قوطی‌ها یا ظروف پلاستیکی بازیافتی

مهم‌ترین چیز اینه که محفظه تو فضای کافی برای قطعات الکترونیکی داشته باشه و بتونه نمای جلویی راکتور رو محکم نگه داره. پس خلاقیت به خرج بده؛ گاهی بهترین قطعات همون‌هایی هستن که گوشه کشوی میزت خاک می‌خورن!

سیستم برق‌رسانی آرک راکتور طوری طراحی شده که هم جلوه‌های نوری رو روشن کنه و هم به عنوان یک منبع تغذیه برای دستگاه‌های دیگه قابل استفاده باشه.

با سری کردن اون 5 تا باتری لیتیومی، ما یک پک باتری با ولتاژ حدودی 12 ولت می‌سازیم. این ولتاژ پایه کل پروژه است و مستقیما به خروجی هم وصل می‌شه.

از اونجایی که حلقه ال‌ای‌دی بیرونی ما 12 ولت هست، مستقیما به باتری وصل می‌شه. اما ال‌ای‌دی مرکز راکتور برای کار کردن به 5 ولت نیاز داره. برای حل این مشکل، یک ماژول کاهنده ولتاژ LM2596 رو سر راه باتری و ال‌ای‌دی مرکزی قرار بده. این ماژول با بالاترین بازدهی، ولتاژ 12 رو به 5 ولت ثابت تبدیل می‌کنه.

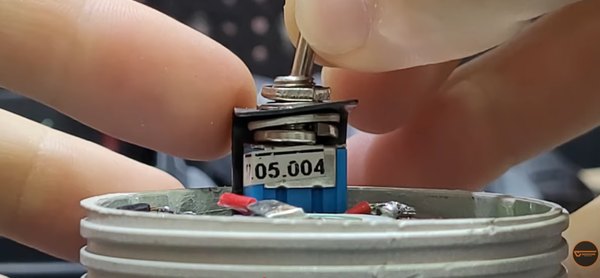

برای اینکه بتونی راکتور رو کلا خاموش کنی، یک کلید کلنگی سر راه قطب مثبت باتری بذار. وقتی کلید رو خاموش کنی، هم برق نورپردازی و هم خروجی اصلی قطع می‌شه تا باتری بی‌دلیل خالی نشه.

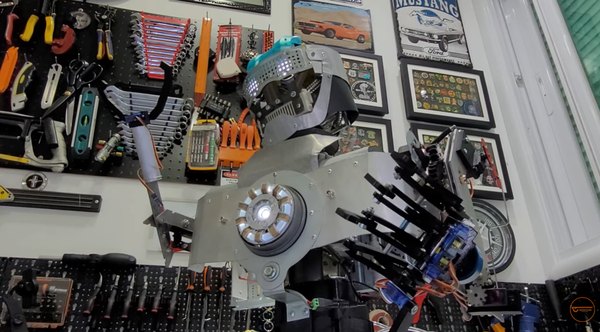

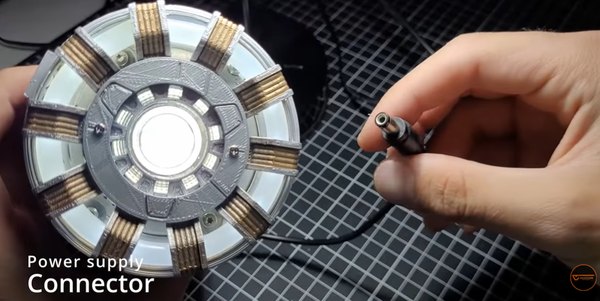

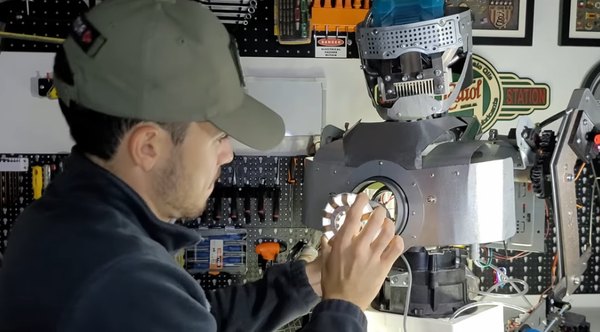

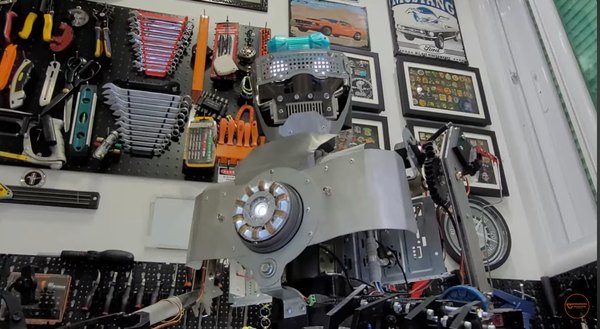

ما خروجی این راکتور رو با کانکتور مخصوص ربات دست‌سازمون هماهنگ کردیم، اما تو می‌تونی از هر کانکتور استانداردی که به کارت میاد (مثل فیش آداپتوری) استفاده کنی.

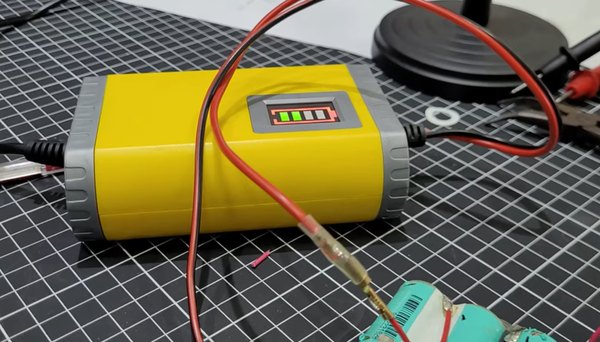

برای شارژ کردن این پک باتری، از یک شارژر هوشمند 12 ولت استفاده می‌کنیم. چون خروجی راکتور مستقیما به باتری‌ها وصله، خیلی راحت می‌تونی شارژر رو به همون پورت خروجی متصل کنی تا باتری‌ها شارژ بشن. اینطوری نیازی به پورت اضافه برای شارژ نداری و ظاهر کار تمیزتر می‌مونه. فقط یادت نره قبل از وصل کردن هر وسیله‌ای به راکتور، حتما با مولتی‌متر ولتاژ خروجی و قطب‌های مثبت و منفی رو چک کنی!

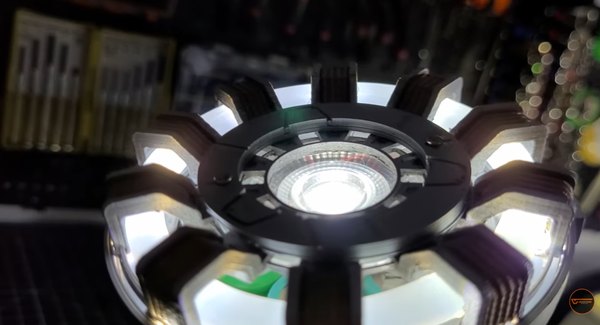

ساخت این منبع تغذیه طرح آرک راکتور، یک تجربه فوق‌العاده برای ترکیب الکترونیک، خلاقیت و مهندسیه.

در نهایت تو گجتی داری که انگار از وسط فیلم‌های هالیوودی دراومده، اما در عین حال یک پاوربانک واقعی و کاربردیه. برای نسخه‌های بعدی حتی می‌تونی شارژ بی‌سیم، ماژول نمایشگر درصد باتری یا خروجی فست‌شارژ USB-C رو هم بهش اضافه کنی!

قبل از بستن پرونده این آموزش، باید یک‌بار دیگه تاکید کنیم که باتری‌های لیتیوم یون در صورت استفاده نادرست می‌تونن خیلی خطرناک باشن. همیشه این نکات رو رعایت کن:

1. قبل از استفاده، باتری‌ها رو از نظر آسیب فیزیکی بررسی کن.
2. ولتاژ و قطبیت باتری رو با مولتی‌متر بسنج.
3. مراقب باش هیچ‌وقت اتصالی رخ نده.
4. فقط و فقط از شارژرهای استاندارد و هوشمند استفاده کن.
5. باتری‌ها رو از گرمای شدید و مواد اشتعال‌زا دور نگه دار.
6. هنگام شارژ شدن باتری‌ها، همیشه حواست بهشون باشه.
7. باتری‌های خراب و بادکرده رو به شکل اصولی دور بنداز.

اگر تازه‌کار هستی، حتما از باتری‌های نو به همراه ماژول کنترل شارژ (BMS) یا جاباتری‌های آماده استفاده کن و سراغ لحیم‌کاری مستقیم روی سلول‌های بازیافتی نرو.

امیدواریم از این پروژه در مجله آیسی‌مدار لذت برده باشی و بتونی راکتور شخصی خودت رو بسازی. حتما نظرات و سوالاتت رو برامون تو بخش دیدگاه‌ها بنویس. موفق باشی!
