چراغقوه جاکلیدی شارژی با قاب پرینت سهبعدی
همیشه پیش میاد که تو تاریکی شب دنبال سوراخ کلید بگردیم یا یهو برق بره و به یه منبع نور فوری و دمدست نیاز پیدا کنیم. داشتن یه چراغقوه کوچیک که همیشه به دستهکلیدمون وصل باشه، یکی از همون چیزهاییه که شاید ساده به نظر برسه، اما تو مواقع ضروری حسابی به دادمون میرسه.
ما تو تیم آیسیمدار همیشه دنبال ساختن گجتهای کاربردی و جمعوجور هستیم. تو این آموزش قراره با هم یه چراغقوه جاکلیدی فوقالعاده پرنور بسازیم که هم باتری شارژی داره و هم قابش رو با پرینتر سهبعدی میسازیم تا حسابی محکم و ضدضربه باشه. برای منبع نور هم از یه الایدی پاور استفاده میکنیم که نسبت به اندازهش، نور خیرهکنندهای تولید میکنه.
ساختن این گجت کوچیک اصلا کار سختی نیست و فقط به کمی لحیمکاری و چند تا قطعه ارزونقیمت نیاز داره. پس هویهت رو گرم کن و وسایلت رو آماده کن تا بریم سراغ ساخت این جاکلیدی کاربردی و جذاب!
قطعات موردنیاز

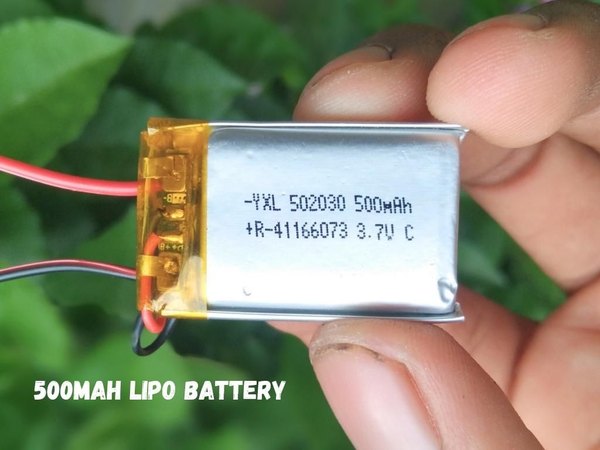

- الایدی پاور 1 وات یا 3 وات (مدل Cree)
- باتری لیتیوم پلیمر 500 میلیآمپرساعت
- کلید کشویی قطع و وصل
- سیم سیلیکونی نمره 30 (AWG)
- حلقه جاکلیدی
- هویه برای لحیمکاری
- سیم لحیم باکیفیت
- روغن لحیم یا فلاکس
- سیمچین
- چسب قطرهای
طراحی قاب مینیچراغقوه
چون قراره این چراغقوه رو همیشه به دستهکلیدمون وصل کنیم، باید تا جای ممکن کوچیک، سبک و در عین حال مقاوم باشه. به همین خاطر بهترین راهکار استفاده از تکنولوژی پرینت سهبعدیه. طراحی این قاب تو نرمافزار فیوژن 360 انجام شده تا تمام قطعات الکترونیکی خیلی کیپ و دقیق داخلش جا بشن.
چاپ سهبعدی بدنه

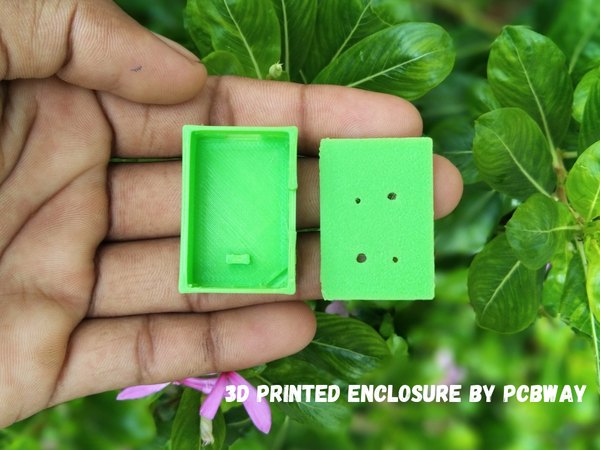

حالا که فایل طراحی آمادهست، باید اون رو پرینت کنیم. میتونی از فیلامنتهای معمولی مثل PLA برای چاپ این محفظه استفاده کنی. چون قطعات خیلی کوچیک هستن، پرینت کردنشون زمان زیادی نمیبره.
فایلهای سهبعدی (STL) این محفظه رو میتونی دانلود کنی و به هر دستگاه پرینتر سهبعدی بدی تا برات چاپش کنه. حواست باشه که ضخامت لایهها رو کم در نظر بگیری تا کیفیت سطح بدنه بهتر و یکدستتر بشه. بعد از چاپ، لبههای اضافی رو با یه سنباده نرم تمیز کن تا موقع بستن قاب به مشکل نخوری.

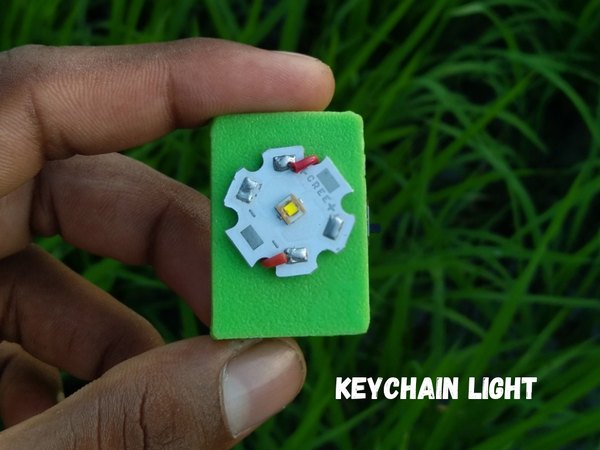

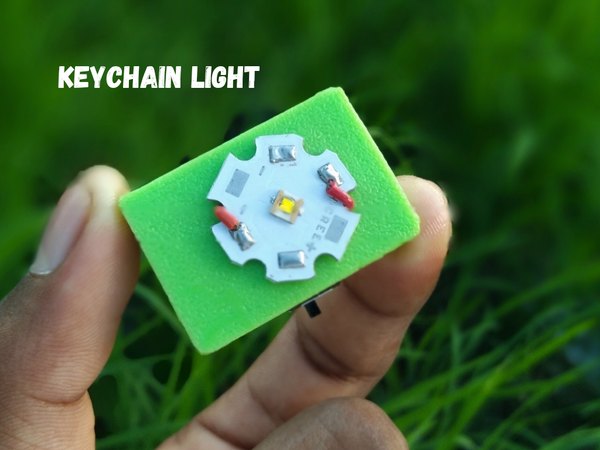

آمادهسازی و لحیمکاری الایدی

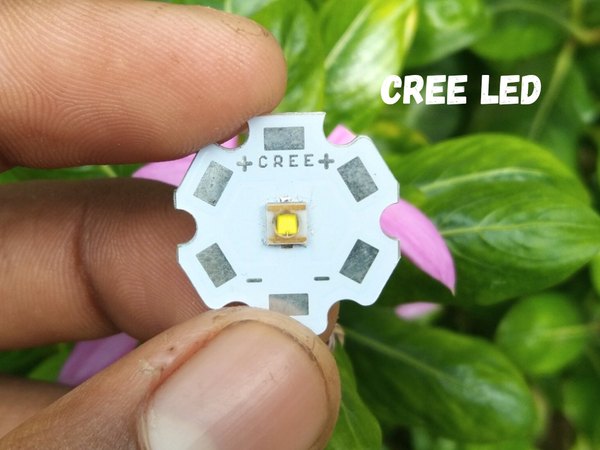

برای منبع نور از یه الایدی پاور مدل Cree استفاده میکنیم که نور فوقالعادهای داره. اگرچه نسخه 3 واتی این الایدی نور خیرهکنندهای تولید میکنه، اما خیلی سریع باتری رو خالی میکنه. بهت پیشنهاد میکنم برای اینکه چراغقوهت شارژ بیشتری نگه داره، از یه الایدی 1 واتی استفاده کنی.

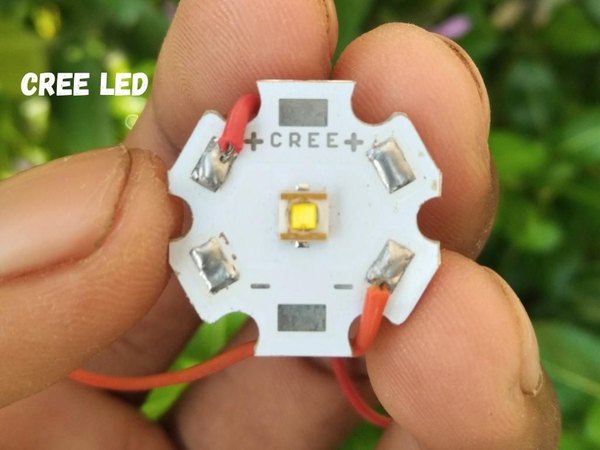

- روی برد الایدی دو تا پد مسی میبینی که قطبهای مثبت و منفی روشون مشخص شده.
- اول نوک هویهت رو تمیز کن و یه مقدار خیلی کم لحیم روی این پدها قرار بده تا قلعاندود بشن.
- حالا سیمهای سیلیکونی رو با رعایت قطب مثبت و منفی به این پدها لحیم کن.
- تو مراحل بعدی این سیمها رو به باتری و کلید وصل میکنیم.

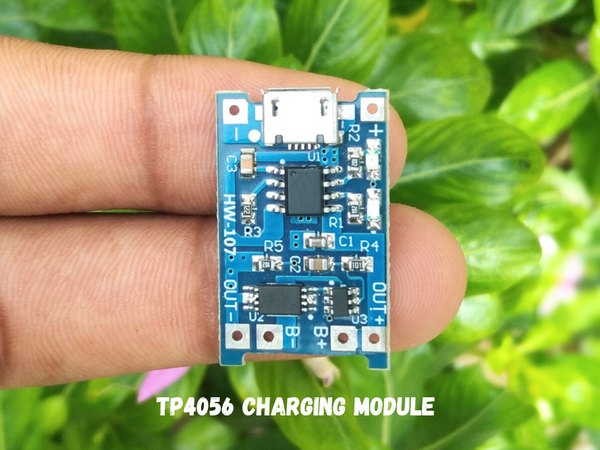

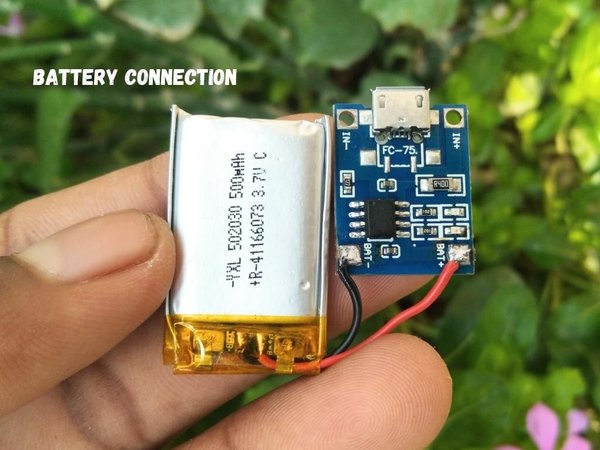

اتصال ماژول شارژ باتری
برای اینکه چراغقوهمون یکبارمصرف نباشه، از ماژول شارژ TP4056 استفاده میکنیم. این برد کوچیک وظیفه داره باتری لیتیومی رو به صورت ایمن شارژ کنه تا عمر باتری کم نشه.
- روی ماژول شارژ هم دو تا پد مخصوص برای اتصال باتری (B+ و B-) وجود داره.
- کمی روغن لحیم روی این پدها بزن و با هویه قلعاندودشون کن.
- حالا سیمهای باتری لیتیومی رو با دقت به پدهای مربوطه لحیم کن؛ سیم قرمز به مثبت و سیم مشکی به منفی.

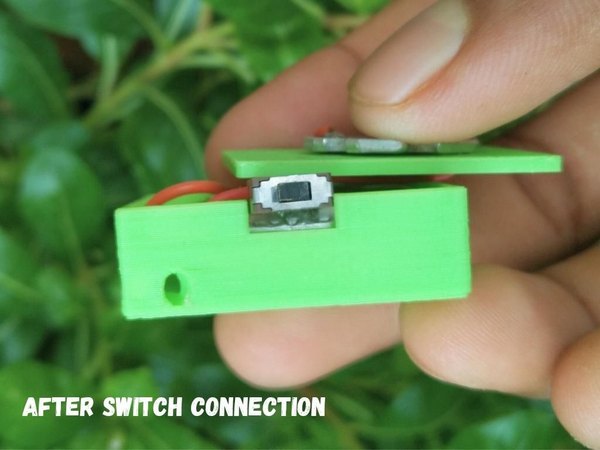

اضافهکردن کلید کشویی
برای خاموش و روشن کردن مدار به یه کلید کشویی مینیاتوری سه پایه نیاز داریم. این کلید خیلی ظریفه و کاملا تو قاب جاکلیدی ما جا میشه.
- این کلید سه تا پایه داره. ما فقط به پایه وسط و یکی از پایههای کناری نیاز داریم.
- اول پایه وسط و یکی از پایههای کناری رو با هویه یه مقدار قلعاندود کن.
- حالا سیم مثبت باتری رو به پایه وسط لحیم کن.
- در نهایت، سیمی که از قطب مثبت الایدی میاد رو به همون پایه کناری که قلعاندود کرده بودی وصل کن.

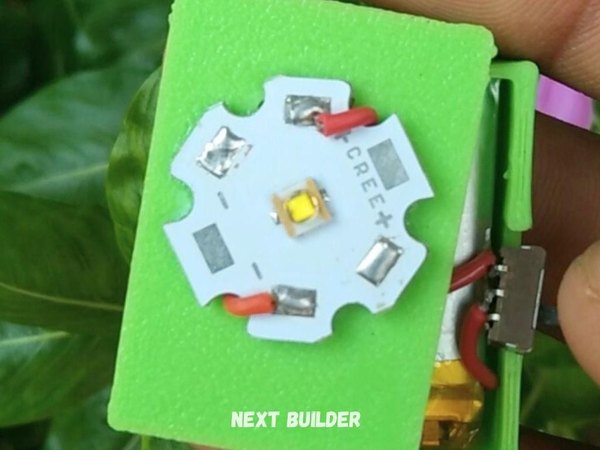

جاسازی قطعات در قاب
رسیدیم به بخش هیجانانگیز ماجرا! حالا باید تمام این قطعات الکترونیکی رو خیلی مرتب داخل قاب پرینتشده جا بدیم.
- اول از همه ماژول شارژ رو طوری تو قاب بذار که پورت شارژش دقیقا روبهروی سوراخ بدنه قرار بگیره.
- بعد باتری لیتیومی رو با یه تیکه چسب دوطرفه کوچیک کف قاب محکم کن تا تکون نخوره.
- کلید کشویی رو تو شیار مخصوصش قرار بده و با یه قطره چسب قطرهای سر جاش فیکسش کن.
- حالا درپوش قاب رو بذار و با احتیاط لبههاش رو چسب بزن تا محفظه کاملا بسته بشه.

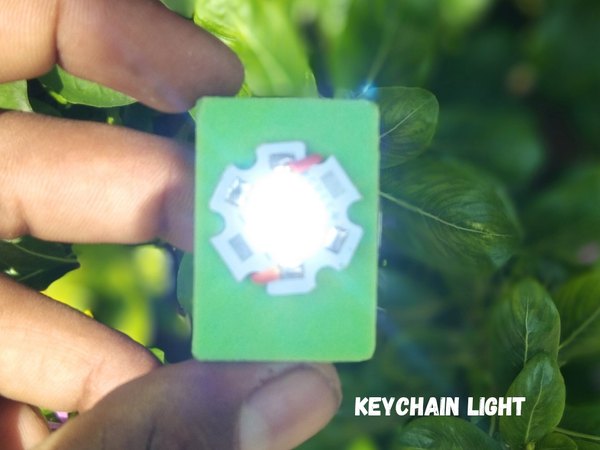

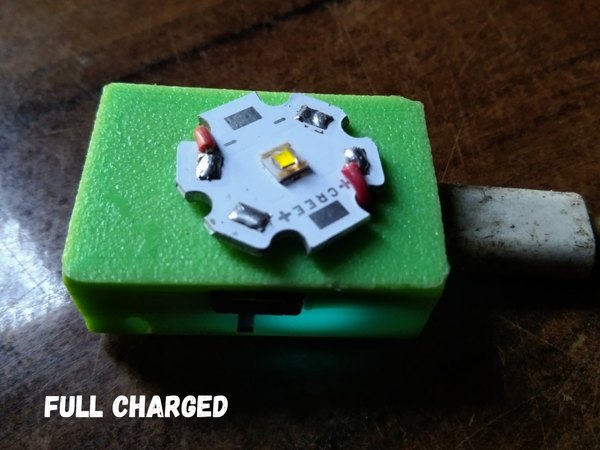

تست نهایی و روشنکردن چراغقوه

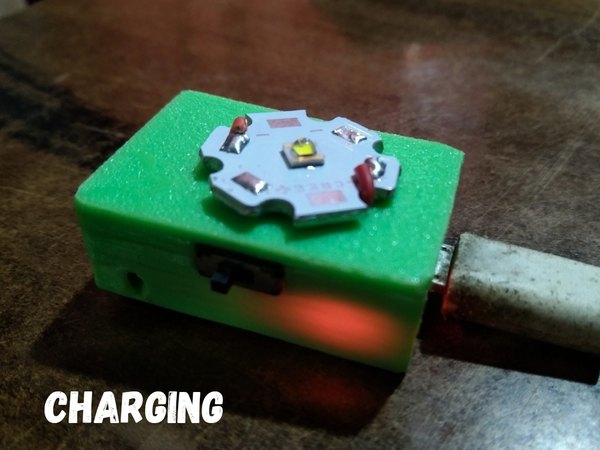

پروژه ما با موفقیت تموم شد! قبل از اینکه روشنش کنی، یه کابل شارژ به ماژول وصل کن و اجازه بده باتری کاملا فولشارژ بشه. وقتی شارژش کامل شد، کلید رو بزن و از نور خیرهکنندهای که از این گجت کوچیک بیرون میاد، لذت ببر.
حلقه جاکلیدی رو بهش وصل کن و برای همیشه این منبع نور رو همراه خودت داشته باش. این چراغقوه تو تاریکی شب واقعا معجزه میکنه و کارت رو راه میندازه. اگه تو هم این گجت رو ساختی یا ایدهای برای بهتر شدنش داری، حتما تو بخش نظرات برامون بنویس. منتظر پروژههای جذاب بعدی ما باش!
