استند چرخان ۳۶۰ درجه عکاسی با آردوینو

+3

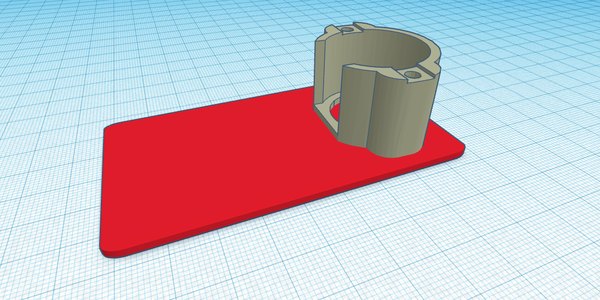

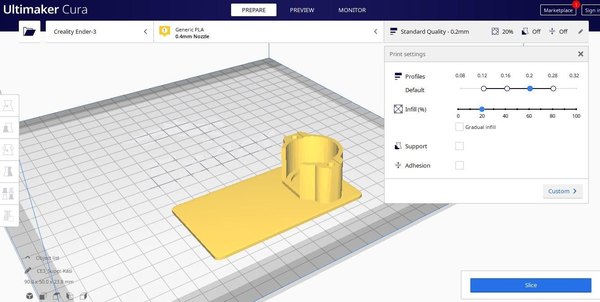

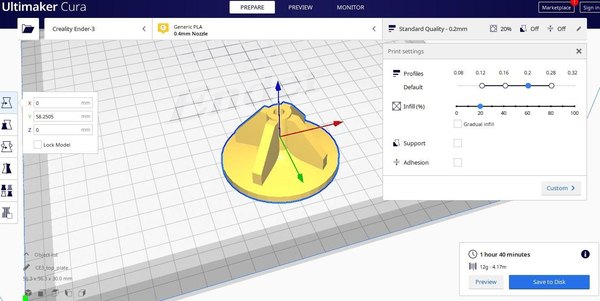

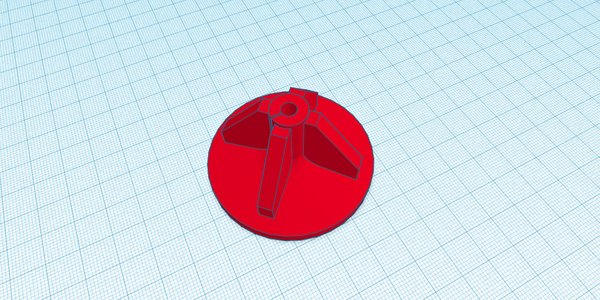

برای شروع، باید بدنه اصلی استند چرخان رو آماده کنی. فایل‌های سه‌بعدی این پروژه رو برات آماده کردیم تا راحت ازشون استفاده کنی. البته اگه دوست داشتی می‌تونی تو نرم‌افزار طراحی، ابعادش رو به سلیقه خودت تغییر بدی. فایل‌های STL رو دانلود کن و تو یه نرم‌افزار اسلایسر مثل کیورا (Cura) بازشون کن.

خبر خوب اینه که برای پرینت این قطعات نیازی به فعال کردن ساپورت (Support) یا لایه زیرین (Raft) نداری. همین موضوع باعث می‌شه بعد از پرینت، دیگه نیازی به تمیزکاری و سمباده‌زدن نداشته باشی.

فیلامنت PLA با رنگ دلخواهت رو بذار تو دستگاه و پرینت رو شروع کن. چاپ این قطعات خیلی طول نمی‌کشه؛ وقتی تموم شد، بذارشون کنار تا بریم سراغ مرحله بعد.

راستی، برای سرولوم روتاری انکودر یا قاب نگهدارنده نمایشگر OLED، می‌تونی از کلی طرح رایگان که تو اینترنت هست استفاده کنی. بگرد و بهترین مدلی که به کارت میاد رو پیدا و پرینت کن.

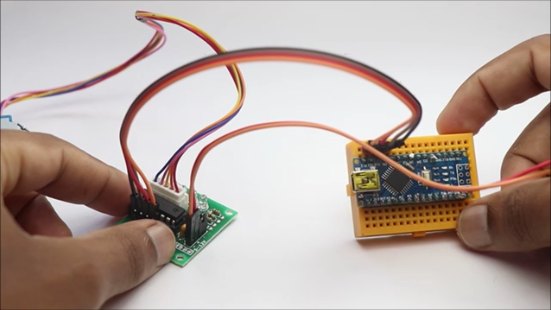

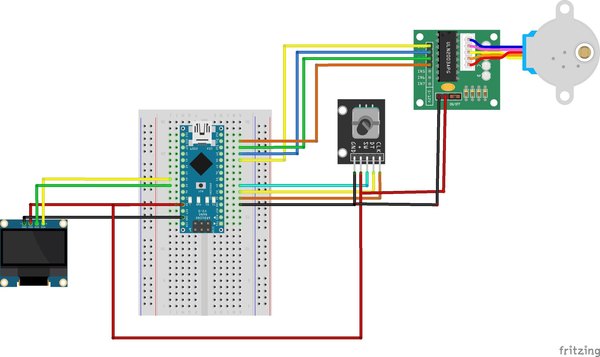

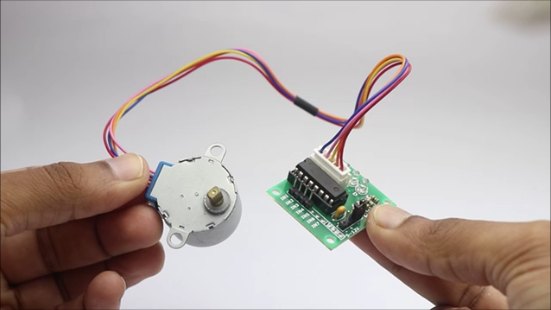

مدار این پروژه خیلی ساده‌ست و اصلا پیچیدگی نداره. اول از همه بیا استپر موتور و درایورش رو وصل کنیم. پین‌های IN1 تا IN4 درایور موتور رو به ترتیب به پایه‌های D8 تا D11 آردوینو نانو وصل کن.

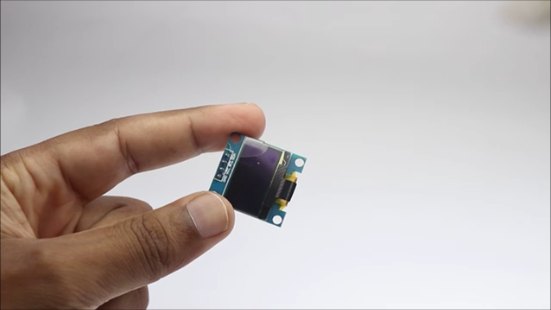

برای برقش هم پایه VCC رو به 5 ولت و GND رو به GND آردوینو بزن. برای نمایشگر OLED هم پایه‌های تغذیه رو به 5 ولت و GND وصل کن، بعد پین SCK رو به A5 و پین SDA رو به A4 آردوینو متصل کن.

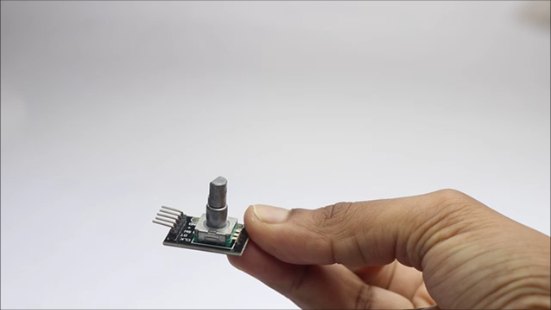

حالا نوبت روتاری انکودره. پین CLK رو به D2، پین DT رو به D3 و پین سوئیچ (SW) رو به D4 وصل کن. پایه‌های تغذیه‌ش رو هم که مثل بقیه به 5 ولت و زمین می‌زنی.

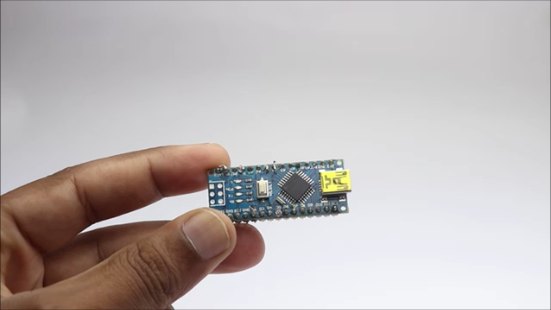

وقتی کل سیم‌کشی‌ها تموم شد، کد پروژه رو تو نرم‌افزار Arduino IDE کپی کن. آردوینو نانو رو با کابل به کامپیوترت وصل کن، نوع برد رو درست انتخاب کن و دکمه آپلود رو بزن.

+1

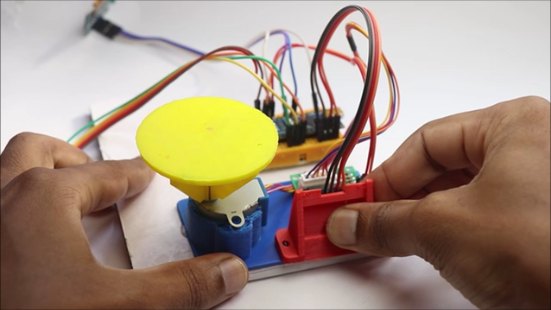

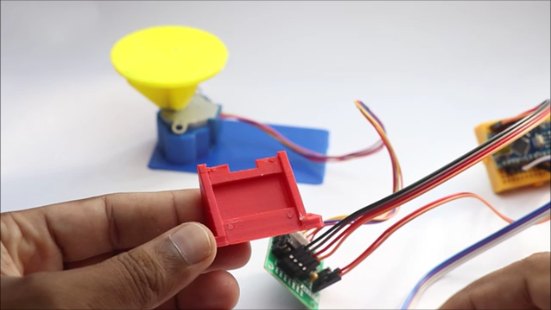

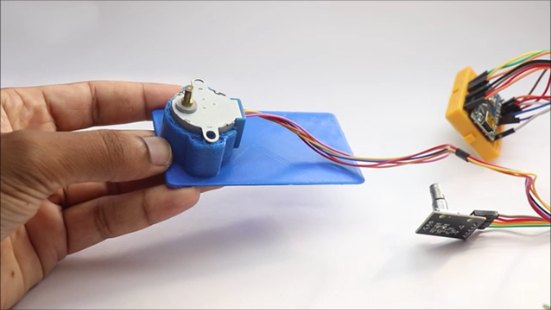

رسیدیم به بخش موردعلاقه‌م! حالا باید قطعات الکترونیکی رو تو قاب سه‌بعدی جاسازی کنی. اول استپر موتور و درایورش رو تو قسمت پایه بدنه بذار. خوبی طراحی این قاب اینه که قطعات رو دقیقا وسط نگه می‌داره.

بدنه به صورت فشاری (Press-fit) طراحی شده؛ یعنی قطعات راحت جا می‌رن و نیازی به چسب ندارن؛ فقط کافیه یکم فشارشون بدی تا محکم بشن. بقیه بردهای الکترونیکی رو هم بذار تو قاب و برای اینکه تکون نخورن، از یکم چسب حرارتی یا چسب دوطرفه استفاده کن.

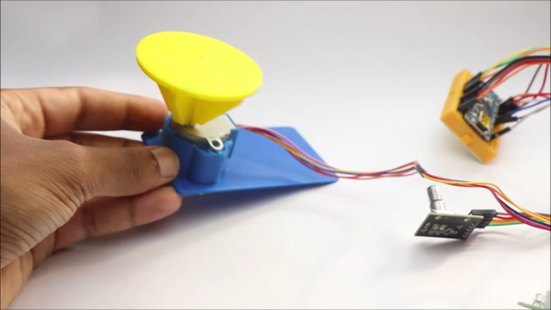

اون قطعه رابط یا هاب رو روی شفت استپر موتور قرار بده؛ اینم چسب نمی‌خواد و خودش کیپ می‌شه. همون‌طور که گفتم، قاب نمایشگر OLED رو می‌تونی خودت از اینترنت پیدا کنی.

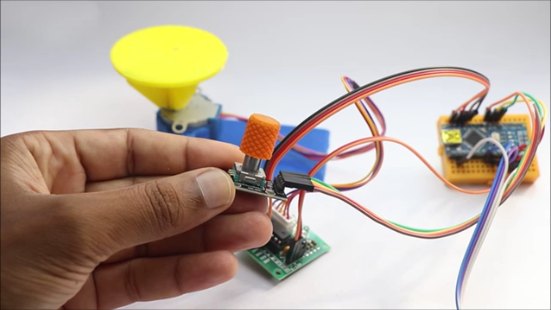

نمایشگر و انکودر رو با یکم چسب روی بدنه فیکس کن تا موقع فشار دادن دکمه‌ها عقب نرن. چون فضای داخل قاب یکم کمه، حواست باشه سیم‌ها مرتب باشن و جایی اتصالی نکنن.

با این کارا تقریبا کل بدنه جمع شده و فقط مونده خود میز چرخان که تو قدم بعدی بهت می‌گم چطور بسازیش. راستی اگه خواستی این پروژه رو خیلی تمیزتر و حرفه‌ای‌تر دربیاری، می‌تونی براش یه مدار چاپی (PCB) کوچیک و جمع‌وجور طراحی کنی تا از شر سیم‌کشی‌های شلوغ راحت بشی.

چاپ مدار اختصاصی برای پروژه‌هات باعث می‌شه کار خیلی مقاوم‌تر و فشرده‌تر دربیاد و بتونی به راحتی امکانات بیشتری رو بدون شلوغ‌کاری به مدارت اضافه کنی. این یه راه‌حل عالیه که هم باعث صرفه‌جویی تو فضای قاب می‌شه و هم طول عمر گجتی که ساختی رو بالا می‌بره.

با یهپارچه کردن قطعات روی یه برد، خیالت راحت می‌شه که با یه ضربه کوچیک یا تکون خوردن دستگاه، اتصالاتت قطع نمی‌شن و پروژه‌ت بی‌نقص کار می‌کنه.

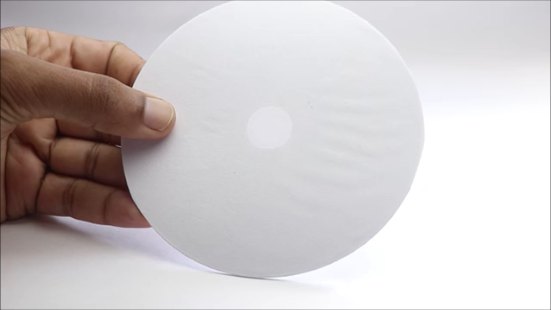

برای ساخت خود صفحه چرخان راه‌های زیادی هست، ولی من از یه روش خیلی ساده و در دسترس استفاده کردم. یه دونه سی‌دی (CD) که دیگه به دردت نمی‌خوره رو بردار. برای اینکه سطحش خوشگل و یکدست بشه، اندازه سی‌دی رو روی یه کاغذ سفید بکش، برش بزن و بچسبون روی سی‌دی.

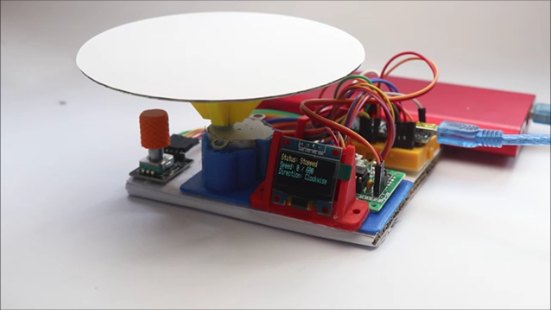

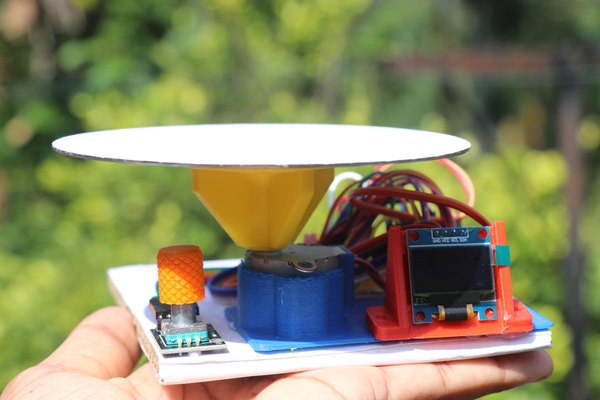

من رنگ سفید رو انتخاب کردم چون پس‌زمینه خنثی و استانداردیه، ولی تو می‌تونی از هر رنگی که دوست داری استفاده کنی. حالا این سی‌دی رو بذار وسط هاب استپر موتور. به همین راحتی استند چرخان تو آماده استفاده شد!

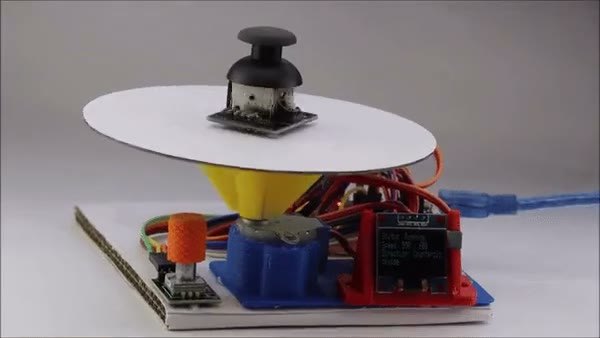

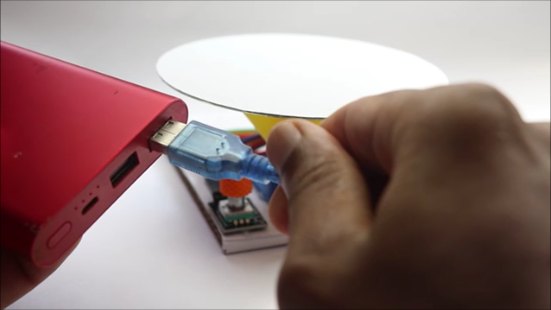

کار کردن با این دستگاه خیلی جذابه! آردوینو نانو رو با یه کابل USB به برق بزن (مثلا به لپ‌تاپ یا پاوربانک). همون اول وضعیت دستگاه روی نمایشگر OLED نشون داده می‌شه.

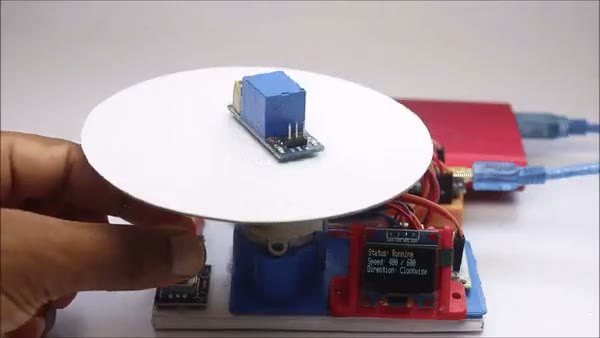

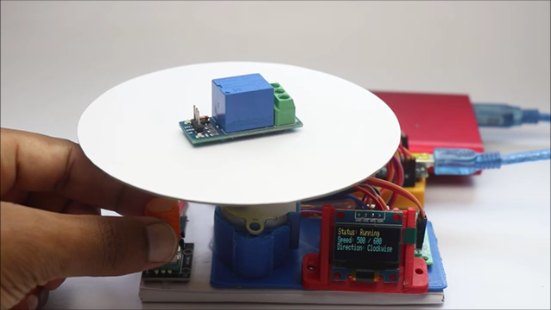

حالا محصولت رو بذار روی میز و دکمه وسط روتاری انکودر رو فشار بده. می‌بینی که وضعیت روی نمایشگر از توقف (Stopped) به در حال حرکت (Running) تغییر می‌کنه و میز شروع به چرخیدن می‌کنه. با چرخوندن ولوم هم می‌تونی سرعت چرخش رو تنظیم کنی.

یه قابلیت خفن دیگه‌اش اینه که می‌تونی میز رو تو جهت پادساعت‌گرد (برعکس) هم بچرخونی! استفاده از استپر موتور باعث شده حرکات کاملا دقیق، نرم و بدون لرزش باشه که این ویژگی برای فیلم‌برداری و عکاسی از قطعات کوچیک الکترونیکی حرف نداره و خروجی کارت رو بی‌نقص می‌کنه.

هر وقت خواستی می‌تونی کاغذ روی سی‌دی رو عوض کنی تا رنگ پس‌زمینه با پروژه‌ت جور دربیاد. رو نمایشگر OLED هم همیشه می‌تونی اطلاعاتی مثل جهت چرخش (ساعت‌گرد یا پاد ساعت‌گرد) و سرعت رو چک کنی. کلا همه‌چیز دست خودته!

اگه یه تولیدکننده محتوا یا یه علاقه‌مند به الکترونیک هستی که دوست داری از ساخته‌هات عکس و فیلم‌های جذاب بگیری، این پروژه دقیقا برای خودته. کیفیت ویدیوهایی که با این استند می‌گیری، کارات رو به‌شدت حرفه‌ای و چشم‌نواز نشون می‌ده.

امیدوارم از این آموزش تو آیسی‌مدار لذت برده باشی. اگه تو مسیر ساخت این دستگاه سوالی برات پیش اومد، جایی گیر کردی، یا حتی پیشنهاد جذابی برای بهتر کردنش داشتی، حتما تو بخش نظرات برامون بنویس.

ما همیشه منتظر خوندن نظراتت هستیم و تو سریع‌ترین زمان ممکن جواب می‌دیم. مرسی که تا آخر این آموزش با ما همراه بودی، منتظر پروژه‌های بعدی باش!
