سوئیچ راه‌انداز مجدد مودم (Remote Power-Cycler) با ESP32

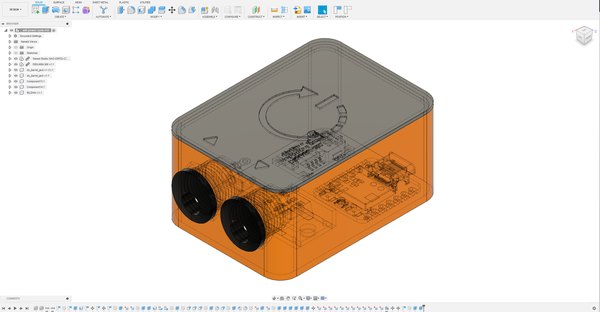

برای اینکه پروژه نهایی هم کاربردی باشه و هم ظاهر خوبی داشته باشه، قاب فرستنده و گیرنده رو تو نرم‌افزار Fusion 360 طراحی کردیم. طراحی به چند قطعه مجزا شکسته شده تا پرینت گرفتن اونا راحت‌تر بشه و نیاز به ساپورت کمتری داشته باشیم.

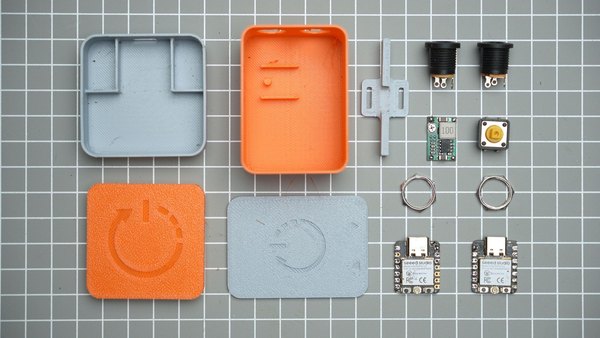

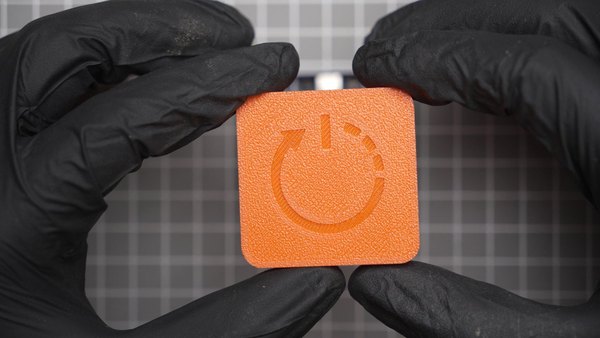

به خاطر جزئیات و ساختار قاب‌ها، این قطعات تو چند بخش چاپ می‌شن و در نهایت اونا رو مونتاژ می‌کنیم. ما از فیلامنت PLA در دو رنگ جذاب نارنجی و خاکستری استفاده کردیم تا ظاهر دستگاه یه کم صنعتی‌تر بشه.

بهترین تنظیمات برای پرینت این مدل، ارتفاع لایه 0.2 میلی‌متر (Layer Height) و تراکم 30 درصد (Infill) هست تا هم سرعت چاپ خوب باشه و هم مقاومت کافی داشته باشه.

این پروژه برای ارتباط بی‌سیم از پروتکل فوق‌سریع ESP-NOW استفاده می‌کنه. تو این پروتکل، برد فرستنده (TX) برای اینکه پیام رو به جای درستی بفرسته، باید آدرس فیزیکی یا همون MAC Address برد گیرنده (RX) رو بدونه. برای پیدا کردن این آدرس، اول باید برد گیرنده رو به کامپیوتر وصل کنی.

کد مخصوص پیدا کردن مک‌آدرس رو روی برد فلش بزن و بعد سریال مانیتور نرم‌افزار آردوینو رو باز کن تا مک‌آدرس رو بهت نشون بده. برای مثال، مک‌آدرس برد گیرنده ما 64:E8:33:8A:22:54 بود. این آدرس رو یه جا یادداشت کن چون تو مرحله بعدی بهش نیاز داریم.

قبل از اینکه کد فرستنده رو روی برد مربوطه‌اش آپلود کنیم، باید مک‌آدرس گیرنده رو بهش معرفی کنیم. برای این کار، مک‌آدرسی که تو مرحله قبل یادداشت کردی رو باید به فرمت هگزادسیمال (HEX) تبدیل کنی. یعنی قبل از هر دو حرف یا عدد، عبارت 0x رو اضافه کنی.

کد مربوط به بخش گیرنده هیچ نیازی به تغییر یا ویرایش نداره. فقط کافیه فایل مربوطه رو باز کنی و مستقیم روی برد دوم (که همون گیرنده‌اس) آپلود کنی تا برای دریافت فرمان قطع و وصل آماده بشه.

برای اینکه موقع لحیم‌کاری سردرگم نشی، دو تا شماتیک مجزا آماده کردیم. یکی مربوط به سیم‌کشی فرستنده‌اس (که فقط یه دکمه داره) و دومی مربوط به گیرنده‌اس (که شامل ماسفت و ماژول کاهنده ولتاژه). این شماتیک‌ها رو جلو دستت نگه دار تا اتصالات رو دقیق و بی‌نقص پیش ببری.

قبل از اینکه ماژول کاهنده ولتاژ Mini 360 رو تو مدار لحیم کنیم، حتما باید ولتاژ خروجیش رو تنظیم کنی تا برد ESP32 نسوزه! یه آداپتور 12 ولت رو به پایه‌های IN+ و IN- وصل کن. حالا مولتی‌متر رو به پایه‌های خروجی (OUT+ و OUT-) بزن و با یه پیچ‌گوشتی کوچیک، پتانسیومتر روی ماژول رو بچرخون تا ولتاژ دقیقا روی 5 ولت تنظیم بشه.

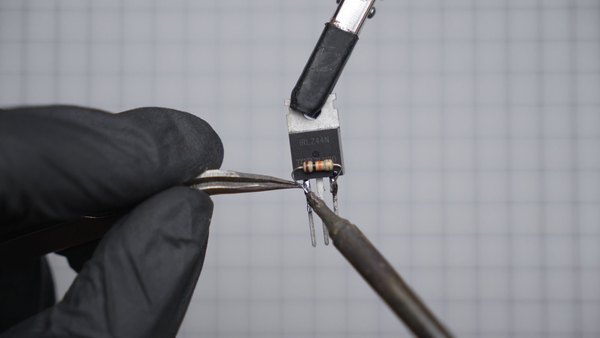

8.1 اول از همه، مقاومت 10 کیلواهم رو بین پایه‌های گیت (G) و سورس (S) ماسفت لحیم کن تا مطمئن بشیم ماسفت نویز نمی‌گیره و ناخواسته روشن نمی‌شه.

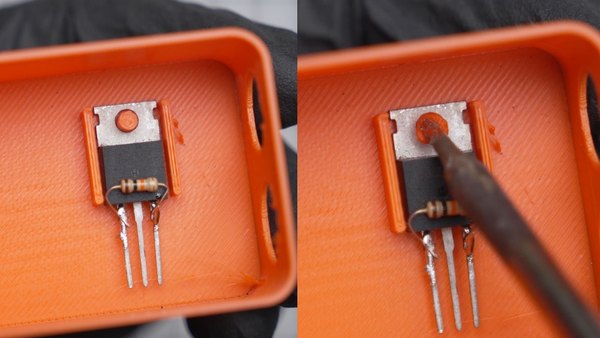

8.2 حالا ماسفت رو تو شیاری که روی قاب پرینت‌شده طراحی شده قرار بده. برای محکم کردنش می‌تونی با نوک هویه، پین‌های پلاستیکی رو یه کم آب کنی تا ماسفت سر جاش قفل بشه. 8.3 ماژول کاهنده ولتاژ و برد XIAO رو هم کف بدنه بچسبون.

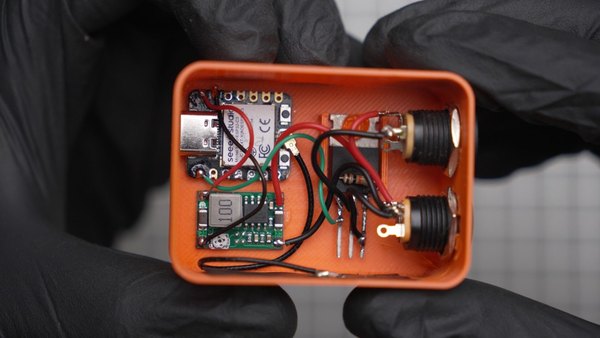

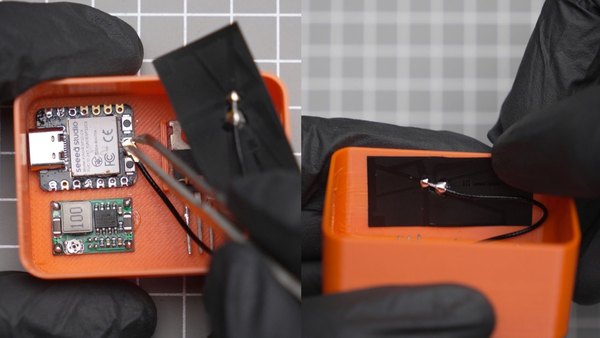

8.4 آنتن وای‌فای رو به برد XIAO وصل کن و برچسب آنتن رو روی دیواره داخلی قاب بچسبون. 8.5 هر دو تا سوکت آداپتور (DC Jack) رو تو سوراخ‌های بدنه پیچ کن. 8.6 حالا بر اساس شماتیکی که داشتیم، تمام سیم‌ها رو بین ماسفت، ماژول تغذیه، برد و سوکت‌ها لحیم کن.

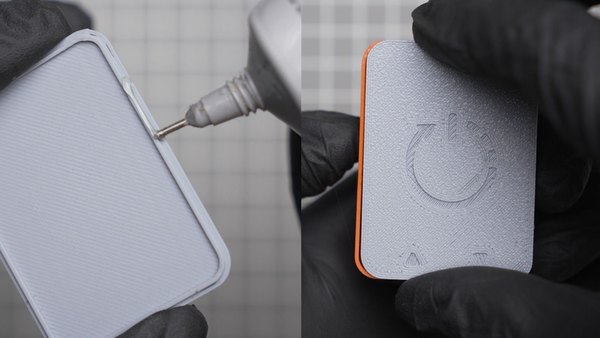

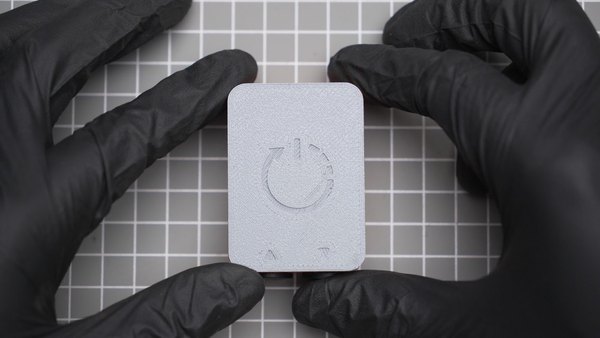

8.7 قاب بالایی رو با یه کم چسب ببند.

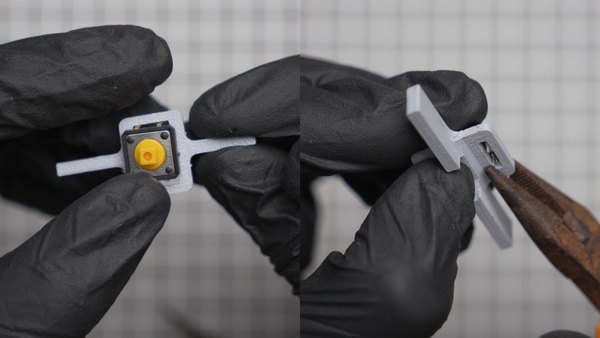

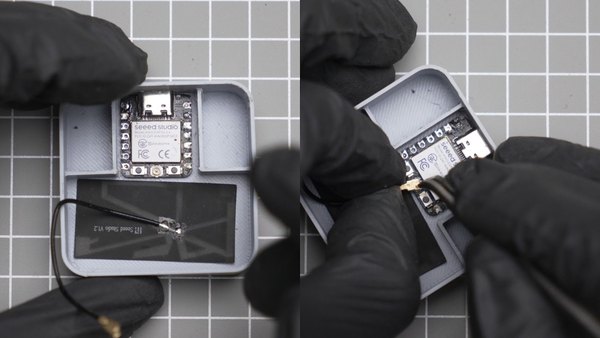

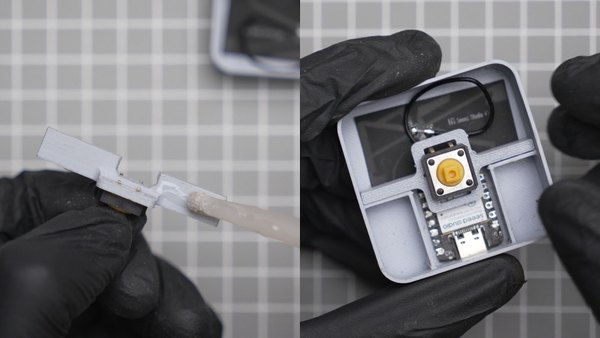

9.1 دکمه فشاری رو داخل هولدر مخصوصش قرار بده و با دم‌باریک، چهار تا پایه دکمه رو خم کن تا تو قاب چفت بشه. 9.2 آنتن رو به دیواره داخلی بدنه بچسبون و سوکتش رو به برد XIAO وصل کن. 9.3 با استفاده از چسب قطره‌ای، هولدر دکمه رو تو بدنه اصلی محکم بچسبون و بعد سیم‌های دکمه رو به برد لحیم کن.

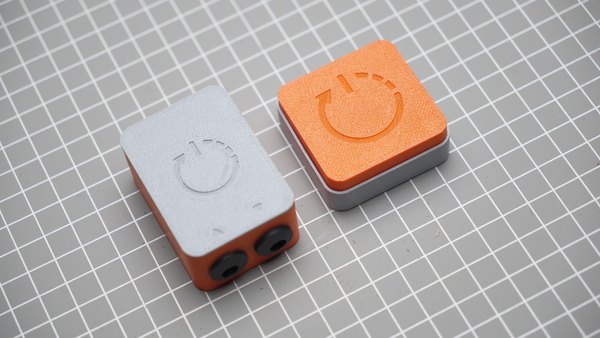

9.4 در نهایت، سرپوش دکمه (Switch Cap) رو روی دکمه فشاری فشار بده تا جا بیفته.

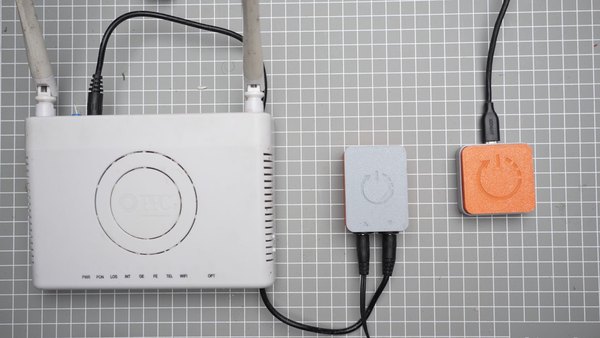

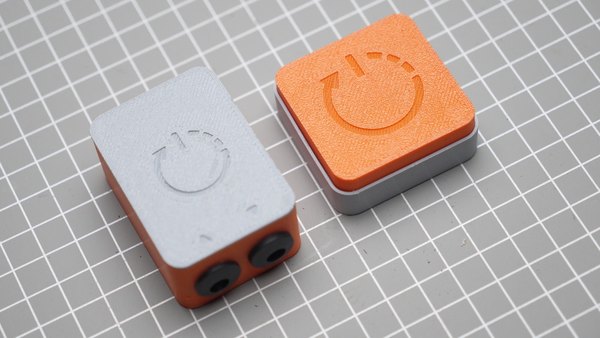

خب، ساخت هر دو دستگاه تموم شد و راه‌اندازی اونا خیلی ساده‌اس! آداپتور 12 ولت مودمت رو به یکی از سوکت‌های دستگاه گیرنده وصل کن و با استفاده از کابل رابط، سوکت دوم رو به مودم متصل کن. حالا دستگاه فرستنده (که دکمه روشه) رو بذار روی میزت و با یه کابل تایپ سی روشنش کن.

از این به بعد هر وقت اینترنت قطع شد، فقط کافیه یه دکمه رو فشار بدی تا مودم به صورت بی‌سیم و اتوماتیک ری‌استارت بشه. ما تو تیم آیسی‌مدار عاشق این پروژه‌های کاربردی و خلاقانه هستیم. اگه این پروژه برات مفید بود و ساختیش، حتما تو بخش نظرات برامون از تجربه‌ات بگو و اگه تو کدهات به اروری خوردی، مطرحش کن تا با هم حلش کنیم.
