با پرینتر سهبعدی یه چراغ مطالعه گیرهای شارژی بساز
کتاب خوندن تو سکوت شب خیلی میچسبه، ولی خب همیشه نور کافی نداریم و روشن گذاشتن چراغ اتاق هم ممکنه مزاحم خواب بقیه بشه. داشتن یه چراغ مطالعه کوچیک و شخصی که مستقیم روی خود کتاب وصل بشه، بهترین راهکار برای اینجور وقتاس.

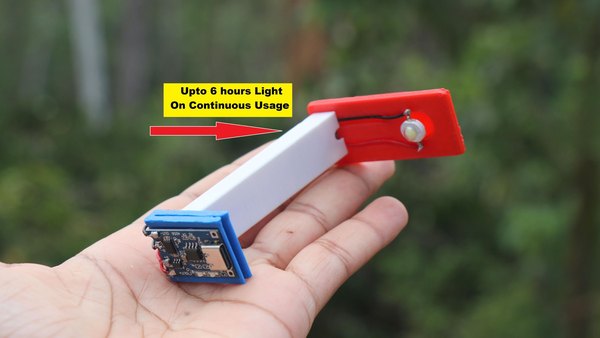

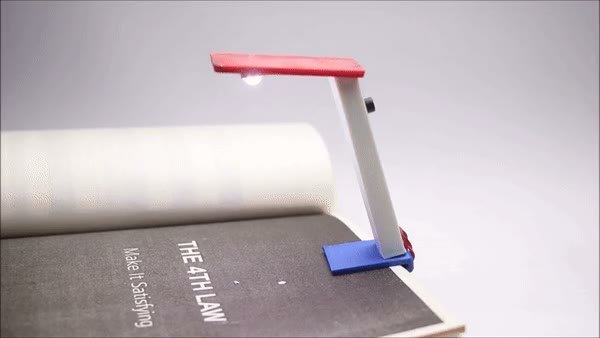

پروژهای که امروز تو آیسیمدار میخوایم با هم بسازیم، یه چراغ مطالعه گیرهای جمعوجور و شارژیه. بدنه این چراغ رو با پرینتر سهبعدی میسازیم و مدار داخلیش رو هم با چندتا قطعه ارزون مثل باتری لیتیومی و ماژول شارژر جمع میکنیم. این چراغ اینقدر سبکه که خیلی راحت روی چند صفحه از کتابت گیره میشه و نور رو دقیقا همونجایی میتابونه که لازم داری.
سرهم کردن این مدار واقعا راحته و حتی اگه تجربه زیادی تو لحیمکاری نداشته باشی، خیلی سریع میتونی تمومش کنی. پس وسایل لازم رو روی میز کارت بچین تا بریم قدمبهقدم این گجت کاربردی رو بسازیم.
قطعات موردنیاز
- یه دونه الایدی (الایدی) پرنور با هیتسینک کوچیک
- کلید کشویی یا فشاری مینیاتوری
- باتری لیتیومی کوچیک
- ماژول شارژر باتری (مثل ماژول TP4056)
- فیلامنت PLA (برای پرینت سهبعدی)
- یه مقدار سیم نازک و منعطف
- چسب قطرهای
اول بریم سراغ تنظیمات پرینت سهبعدی بدنه

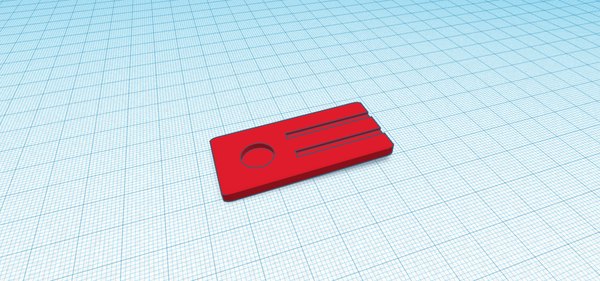

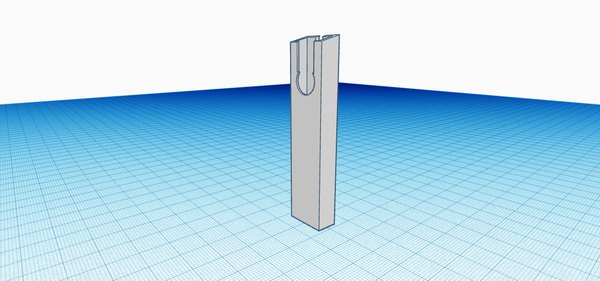

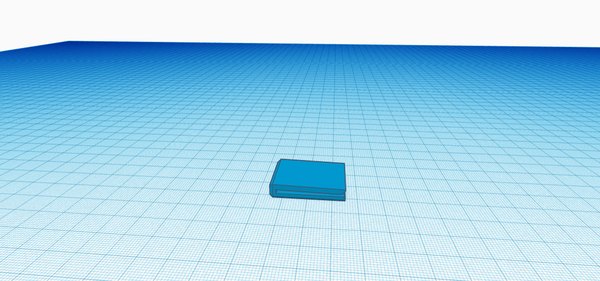

بدنه این چراغ قبلا با نرمافزارهای سهبعدی طوری طراحی شده که دقیقا برای این کار مناسب باشه. اگه خودت پرینتر سهبعدی داری، کافیه فایلهای پایهها و گیره رو دانلود کنی و بندازی تو نرمافزار اسلایسرت (مثل Cura). این پروژه یه تمرین عالی برای شروع کار با پرینترهای سهبعدیه.

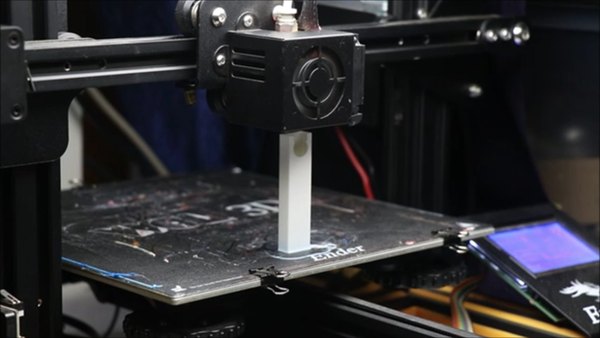

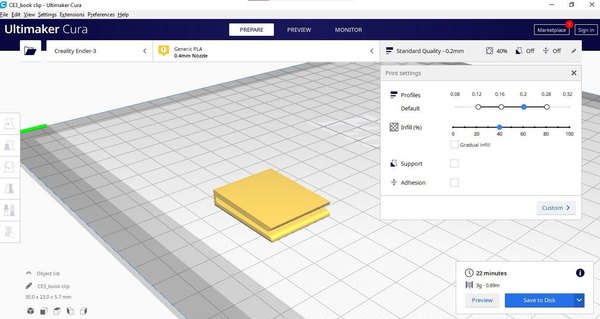

برای پرینت این قطعهها اصلا نیازی به فعال کردن ساپورت (Support) یا رافت (Raft) نداری. پیشنهاد میکنم میزان پرشوندگی یا همون Infill رو بین 20 تا 40 درصد بذاری تا هم محکم بشه و هم الکی سنگین نشه. بعد از تنظیم کردن، فایل Gcode رو خروجی بگیر و بده به پرینتر تا کارش رو شروع کنه.
انتخاب فیلامنت و تمیزکاری بعد از پرینت

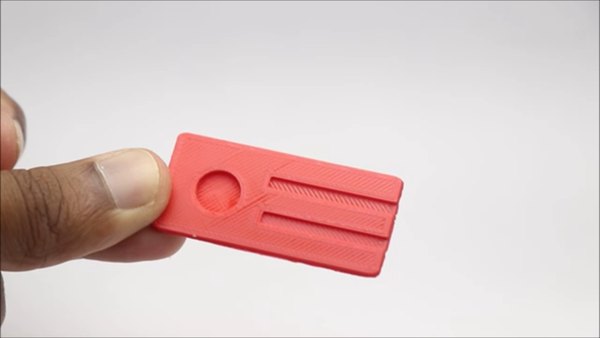

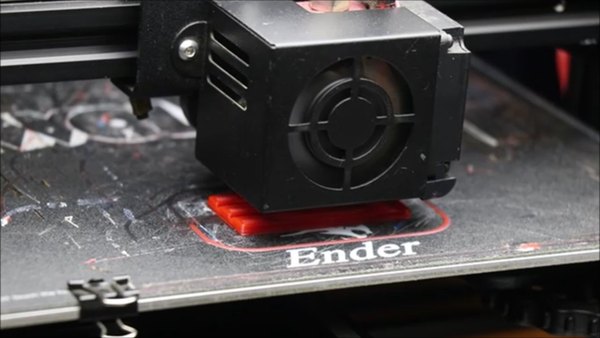

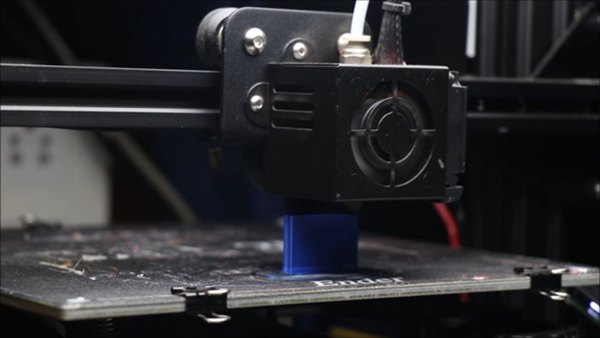

برای پرینت قطعات بهتره از فیلامنت PLA استفاده کنی. رنگش هم که کاملا دست خودته؛ میتونی سفید، قرمز، آبی یا هر رنگی که دوست داری بزنی. کل زمان پرینت معمولا کمتر از یه ساعت طول میکشه. خوبی این قطعهها اینه که بلافاصله بعد از پرینت آماده استفادهان و نیازی به سنبادهکاری و اینجور کارا ندارن.
فقط حواست باشه قطعه گیره باید با دقت پرینت بشه چون یه لایه جداکننده خیلی نازک داره. وقتی پرینت تموم شد، اگه دیدی روی لبهها پرز یا اضافاتی هست، با یه کاتر کوچیک تمیزشون کن تا قطعهها راحت تو هم چفت بشن و بریم سراغ مونتاژ مدار.
حالا بریم سراغ قطعات الکترونیکی و نقشه مدار
مدار این چراغ مطالعه فوقالعاده سادهست و اگه یه کوچولو با الکترونیک آشنا باشی، تو چند دقیقه متوجهش میشی. کلا برای راهاندازی این سیستم به چندتا قطعه اصلی نیاز داریم.
- یه دونه الایدی پرنور
- یه کلید قطع و وصل کوچیک
- یه باتری لیتیومی کوچولو
- ماژول شارژر باتری (مثل TP4056)

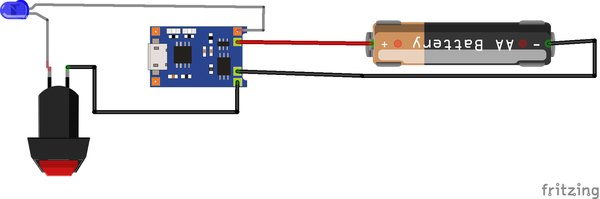

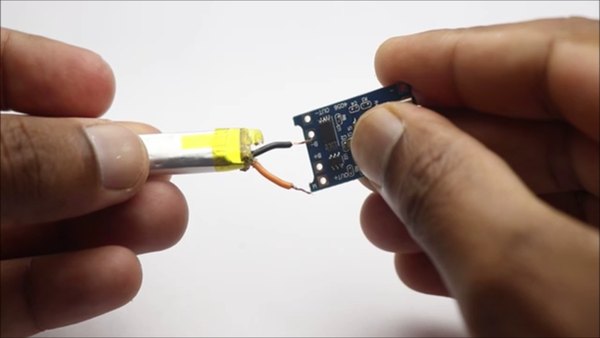

بیشتر کارمون تو این مرحله لحیمکاریه. اول از همه باید باتری رو مستقیم به پدهای ماژول شارژر وصل کنیم تا بتونیم بعدا خیلی راحت دستگاه رو شارژ کنیم.
پینهای خروجی ماژول شارژر باید به الایدی وصل بشن، اما برای اینکه بتونیم چراغ رو خاموش و روشن کنیم، یه کلید رو سر راه یکی از سیمها میذاریم. هرچی کلیدی که انتخاب میکنی کوچیکتر باشه، ظاهر نهایی چراغت تمیزتر و قشنگتر میشه.
طراحی مدارهای کوچیک همیشه چالشهای خاص خودش رو داره. بهتره طول سیمها رو دقیقا به اندازه فاصله قطعات روی بدنه پرینتشده ببری تا فضای اضافی اشغال نشه و مونتاژ نهایی مرتب از آب دربیاد. حتما از سیمهای باکیفیت و روکشدار استفاده کن تا وقتی گیره رو باز و بسته میکنی، قطعی تو مدارت پیش نیاد.
ماژول TP4056 چون مدار محافظ داره، از شارژ بیش از حد باتری جلوگیری میکنه. این ویژگی برای گجتهایی که نزدیک بدنمون استفاده میکنیم خیلی مهمه.
ترکیب این قطعات ظریف با یه بدنه محکم پلاستیکی، باعث میشه چراغت هم دوام بالایی داشته باشه و هم بتونی راحت زاویهاش رو روی کتاب تنظیم کنی. اگه لحیمکاریها رو تمیز انجام بدی و از چسب برای عایقبندی اتصالات استفاده کنی، عمر مدار چراغ مطالعهات حسابی بالا میره.
نصب الایدی و یه ترفند برای داغ نشدنش

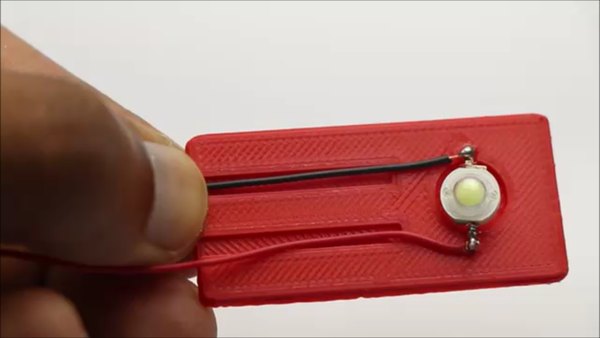

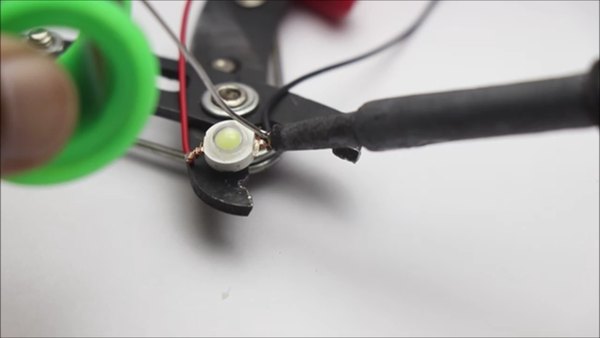

حالا که نقشه مدار رو یاد گرفتی، بریم سراغ لحیمکاری اصلی. روکش سیمها رو یه کم لخت کن و اونا رو به پایههای مثبت و منفی الایدی لحیم کن. حواست باشه که لحیمکاریت تمیز باشه و هیچ برجستگی اضافی نمونه که باعث اتصالی بشه. همین کار رو برای پایه اون طرف هم انجام بده.

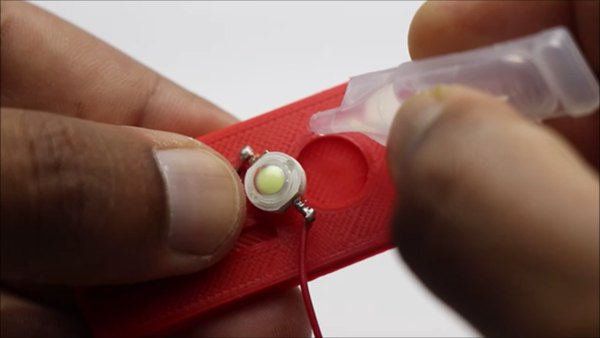

الایدیهایی که نور زیادی دارن، معمولا زیرشون یه صفحه خنککننده یا هیتسینک دارن تا گرما رو دفع کنن. این صفحه نباید مستقیم به بدنه پلاستیکی بچسبه چون ممکنه آبش کنه. ترفند کار اینه که دو قطره چسب قطرهای روی پایههای پلاستیکی بریزی و پایههای الایدی رو روی اون قرار بدی. اینطوری یه فاصله هوایی ایجاد میشه که واسه دفع حرارت عالیه.
بعد از نصب الایدی، اگه دیدی سیمی آویزون مونده، با یه ذره چسب به بدنه محکمش کن تا بعدا گیر نکنه. در آخر کلید رو هم به انتهای سیمها لحیم کن تا بخش نوری مدارت کامل بشه.
وصل کردن باتری و جمع کردن نهایی مدار
این مرحله یه نکته ریز داره که اگه دقت نکنی، کار مونتاژ برات سخت میشه. اول کار ممکنه وسوسه بشی که از سیمهای کلفت برای اتصال باتری به ماژول استفاده کنی، اما این کار باعث میشه سیمها انعطاف نداشته باشن و جا دادن قطعات تو استند چراغ برات بشه یه دردسر واقعی.

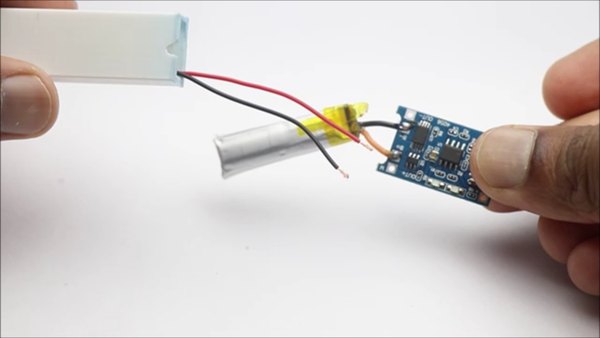

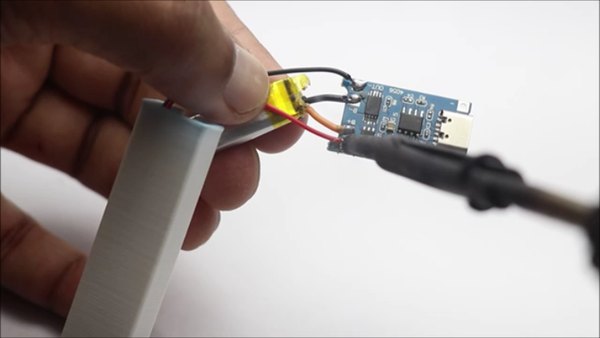

پس حتما از سیمهای نازکتر و یه کم بلندتر استفاده کن تا خیالت راحت باشه. بعد از اینکه باتری رو وصل کردی، سیمهای کلید رو هم به پینهای خروجی ماژول شارژر لحیم کن تا مدار بسته بشه.

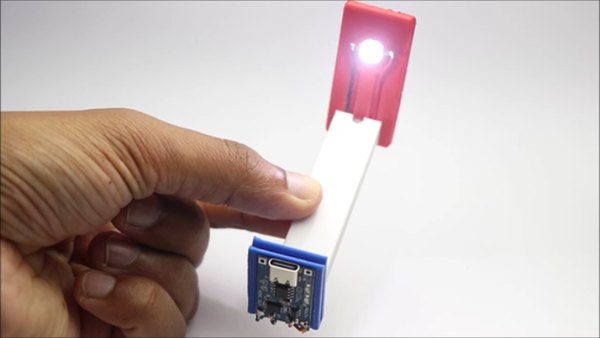

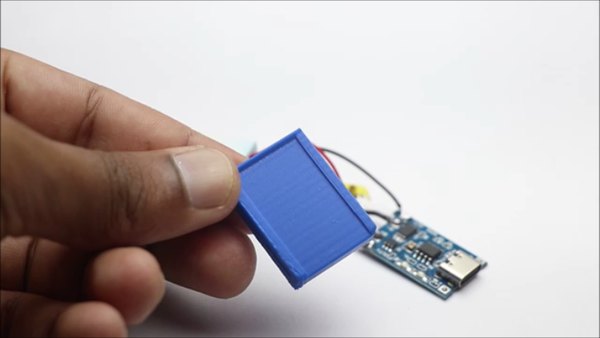

در نهایت، یه قطره چسب قطرهای پشت گیره بریز و ماژول شارژر رو محکم سر جاش بچسبون. پایه نگهدارنده الایدی رو هم با چسب به گیره وصل کن تا ظاهر نهایی چراغ مطالعهات شکل بگیره.
تست نور و شروع کتابخونی
دیگه تقریبا کار ساخت چراغ مطالعهمون تموم شده و فقط مونده که کتاب مورد علاقهات رو بیاری. دکمه رو بزن تا یه بار مدار رو تست کنیم و ببینیم وضعیت نورش چطوره.
اگه دیدی نور الایدی خیلی کمه، احتمالا باتری خالیه. شارژر رو بهش وصل کن و چند دقیقهای صبر کن تا باتری فول بشه. حالا فقط کافیه گیره چراغ رو به چند صفحه از کتابی که میخونی وصل کنی.

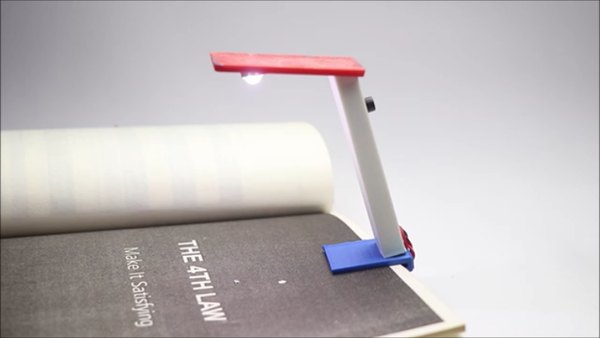

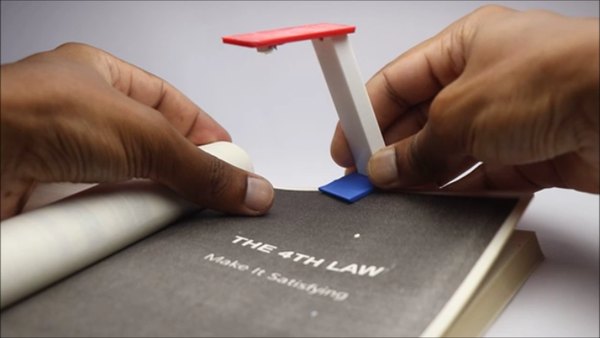

این گیره علاوه بر نگه داشتن چراغ، میتونه مثل یه بوکمارک هم عمل کنه تا صفحاتی که قراره امروز بخونی رو علامت بزنی (البته حواست باشه که این گیره نهایتا 7-8 صفحه رو میتونه نگه داره). میتونی زاویه چراغ رو به دلخواه خودت تنظیم کنی؛ مثلا وصل کردنش به بالای صفحه معمولا بهترین نور رو میده.
همیشه سعی کن وقتی مطالعهات تموم شد، چراغ رو بزنی به شارژ تا برای شب بعدی کاملا آماده باشه. با این عادت ساده، همیشه یه چراغ پرنور و عالی دم دستت داری.
حرف آخر و جمعبندی پروژه
به همین راحتی تونستی یه گجت فوقالعاده کاربردی برای شببیداریهای کتابخونیت بسازی. وصل کردن گیره روی صفحات خیلی راحته و با یه بار امتحان قلقش دستت میاد. امیدوارم از ساخت این مدار که ترکیب الکترونیک و پرینت سهبعدی بود لذت برده باشی.
اگه تو مراحل پرینت، تنظیمات اسلایسر یا لحیمکاری مشکلی داشتی، حتما تو بخش نظرات همین پست برامون بنویس تا سریع راهنماییت کنیم. از مطالعه با چراغ دستساز جدیدت حسابی لذت ببر!
