کنترل ریسه LED با کنترل تلویزیون و آردوینو

قبل از اینکه دست به هویه بشیم، باید درک کنیم که مدار چطور کار می‌کنه و چه سیگنال‌هایی قراره رد و بدل بشن. تو قدم‌های بعدی، شماتیک کامل مدار، لیست دقیق قطعات و کدهای آردوینو رو برات قرار دادیم تا بدون هیچ دردسری این سیستم کنترل نوری رو بسازی و از کار کردن باهاش لذت ببری.

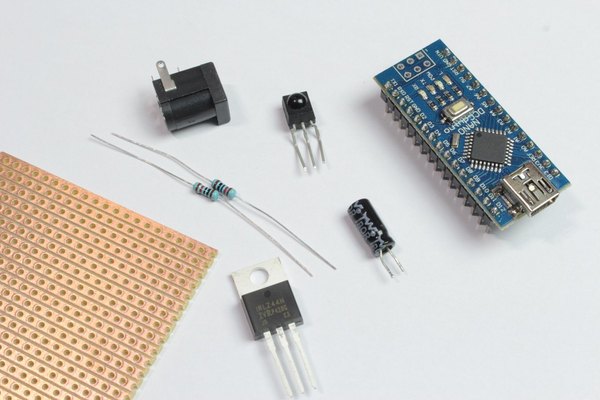

اول از همه برای پیاده‌سازی این مدار، به یه سری قطعات الکترونیکی نیاز داری که خیلی راحت تو بازار پیدا می‌شن. قلب تپنده این مدار یه برد آردوینو نانو هست که قراره دستورات رو پردازش کنه. برای دریافت سیگنال‌ها هم به یه گیرنده مادون قرمز (مدل TSOP4838) نیاز داری.

برای راه‌اندازی و سوئیچ کردن جریان ریسه، ماسفت‌های کانال N مدل IRLZ44N بهترین گزینه هستن تا بتونن جریان لازم رو به راحتی از خودشون عبور بدن. دو تا مقاومت 10 کیلواهم، یه خازن 100 میکروفاراد و یه جک تغذیه DC هم برای تکمیل کردن بخش تغذیه و راه‌اندازی مدار نیازه.

در نهایت، یه برد سوراخ‌دار تهیه کن تا همه این قطعات رو خیلی تمیز روش لحیم کنی و یه مدار یکپارچه و محکم بسازی. برای بخش نورپردازی، یه ریسه ال‌ای‌دی RGB از نوع آند مشترک آماده کن تا بتونی رنگ‌های مختلف رو باهاش تولید کنی. برای روشن کردن کل این سیستم هم یه آداپتور تغذیه 12 ولت با جریان حداقل 3 آمپر لازم داری تا خیالت از بابت تأمین جریان راحت باشه.

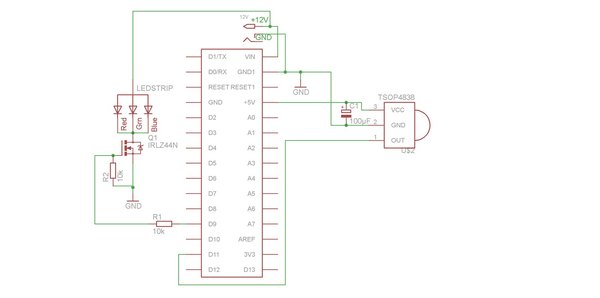

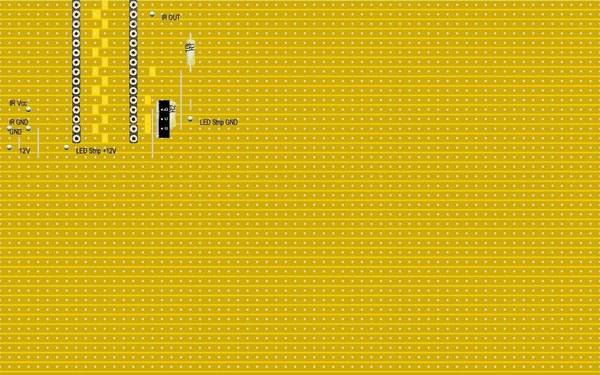

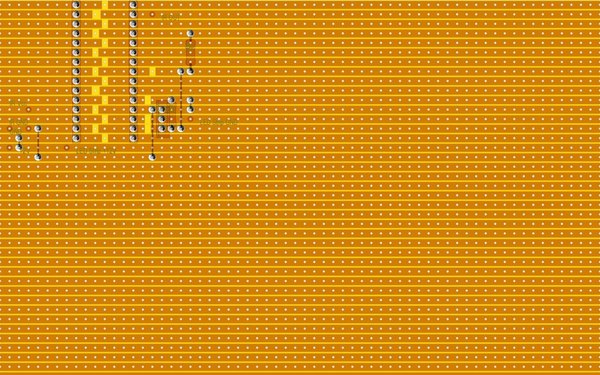

حالا وقتشه که شماتیک مدار رو با دقت نگاه کنی و قطعات رو روی برد سوراخ‌دار بچینی. طبق نقشه، اتصالات بین گیرنده مادون قرمز، برد آردوینو و پایه‌های ماسفت‌ها رو برقرار کن. می‌تونی از همین چیدمان پیشنهادی استفاده کنی تا یه مدار تمیز، کم‌حجم و بدون اتصالی داشته باشی.

اول از همه یادت باشه که باید کتابخونه مربوط به کنترلرهای مادون قرمز (IR) رو روی نرم‌افزار آردوینو نصب کنی. بعد از اون، کدهایی که برای این پروژه نوشتیم رو مستقیما روی برد آردوینو نانو آپلود کن. حتما قبل از تست نهایی، یه بار اتصالات رو چک کن تا همه‌چیز آماده راه‌اندازی باشه.

به همین راحتی کار تموم شد! حالا می‌تونی روی کاناپه لم بدی و با کنترل تلویزیون، رنگ ریسه اتاقت رو به هر رنگی که دوست داری عوض کنی.
