منبع تغذیه متغیر آزمایشگاهی با ماژول LTC3780

برای ساخت این منبع تغذیه، تمام نکات و جزئیات لازم را قدم‌به‌قدم با هم بررسی می‌کنیم. در ادامه لیست دقیق قطعات و تصاویری از مراحل مونتاژ را می‌بینی که کمک می‌کند همه‌چیز را خیلی اصولی و بدون دردسر کنار هم قرار بدهی.

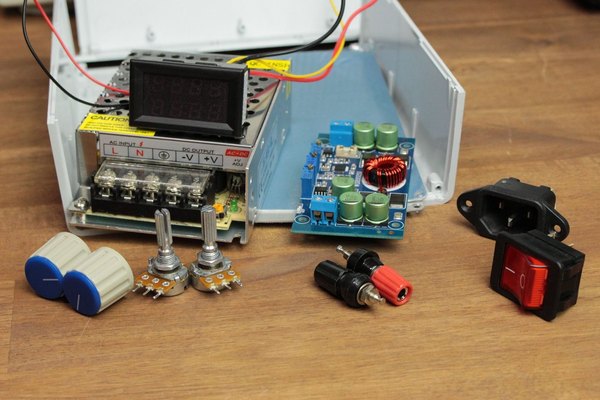

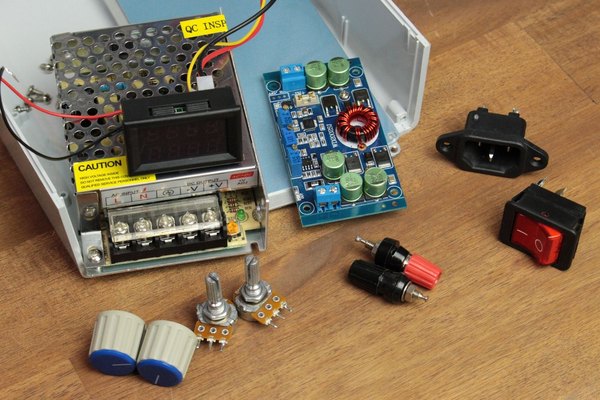

برای شروع، به یک ماژول مبدل ولتاژ LTC3780 نیاز داریم که وظیفه اصلی تنظیم ولتاژ را بر عهده دارد. در کنار آن، یک منبع تغذیه سوییچینگ 12 ولت 5 آمپر هم برای تأمین انرژی ورودی مدار لازم است.

برای بخش ورودی برق شهر، یک سوکت AC استاندارد به همراه یک کلید راکر (Rocker Switch) تهیه کن. همچنین برای مانیتورینگ خروجی، یک ماژول نمایشگر ولتاژ و جریان پنلی نیاز داریم.

برای اتصال راحت سیم‌ها در خروجی، دو عدد ترمینال پیچی (Binding Post) در نظر بگیر. برای تنظیم دقیق ولتاژ و جریان هم به ولوم‌های مناسب نیاز داری که یکی از آن‌ها پتانسیومتر 200 کیلواهم است.

پتانسیومتر دوم باید 500 کیلواهم باشد تا تنظیمات جریان به درستی انجام شود. برای زیباتر شدن ظاهر کار و استفاده راحت‌تر، دو عدد سرولوم (Knob) هم تهیه کن.

تمامی این قطعات از فروشگاه‌های الکترونیک به راحتی قابل تهیه هستند. حتما موقع خرید دقت کن که ماژول LTC3780 کیفیت چاپ خوبی داشته باشد و قطعات روی آن اورجینال باشند تا در زیر بار داغ نکند.

ماژول نمایشگر ولتاژ و جریان معمولا با شنت داخلی یا خارجی عرضه می‌شود؛ برای جریان‌های زیر 10 آمپر مدل‌های شنت داخلی کار را حسابی راحت می‌کنند و سیم‌کشی کمتری دارند.

برای بدنه منبع تغذیه می‌توانی از جعبه‌های پلاستیکی آماده استفاده کنی یا اگر به پرینتر سه‌بعدی دسترسی داری، یک کیس اختصاصی برای آن طراحی و چاپ کنی.

در نهایت، چند تکه سیم ضخیم برای اتصالات قدرت و کمی وارنیش حرارتی برای عایق‌بندی پایه‌ها روی میز کارت داشته باش تا کار را تمیز و ایمن پیش ببریم.

+1

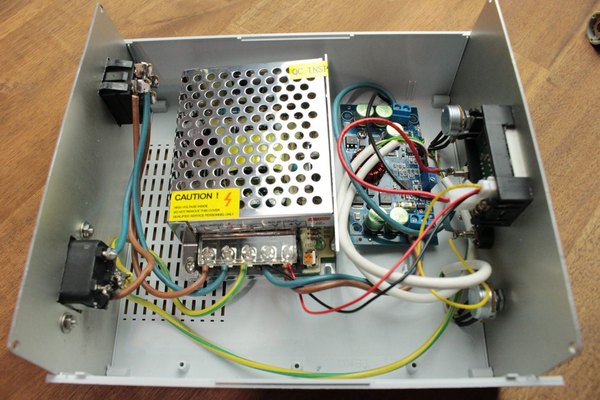

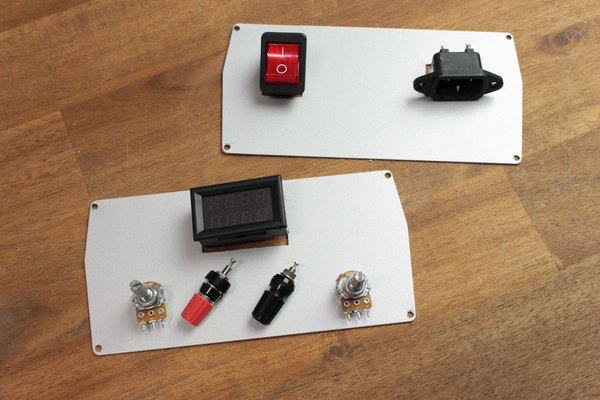

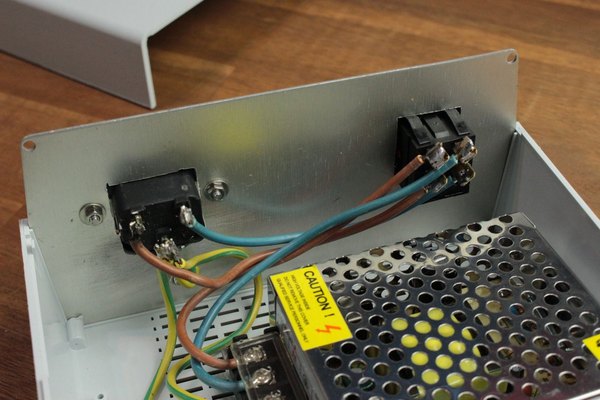

حالا وقت آن است که قطعات را داخل جعبه قرار بدهی و اتصالات را برقرار کنی. تصاویر بالا به خوبی نحوه چیدمان و سیم‌کشی را نشان می‌دهند. اول سوکت و کلید AC را وصل کن و بعد خروجی آداپتور 12 ولت را به ورودی ماژول LTC3780 ببر.

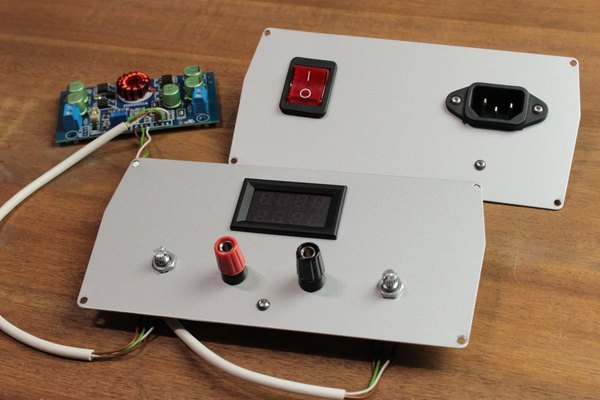

پتانسیومترهای روی ماژول را با ولوم‌های پنلی جایگزین کن و خروجی را به ترمینال‌ها و نمایشگر متصل کن. یادت باشد وقتی با برق 220 ولت کار می‌کنی، نهایت دقت و ایمنی را به خرج بدهی و تمام اتصالات را به خوبی عایق کنی.

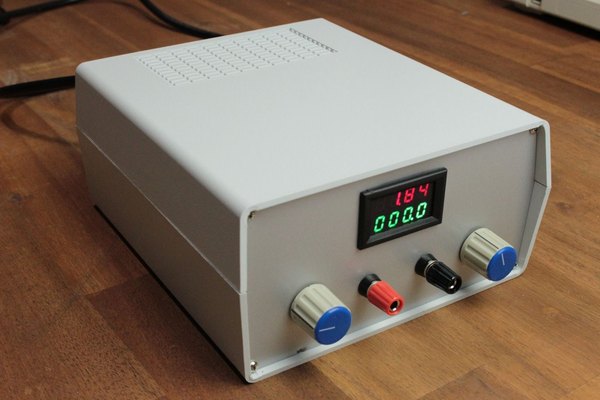

خسته نباشی! تو موفق شدی یک منبع تغذیه متغیر رومیزی کاملا حرفه‌ای بسازی که در تمام پروژه‌های آینده‌ت حسابی به دردت می‌خورد. حالا می‌توانی ولتاژ و جریان را دقیق تنظیم کنی و با خیال راحت مدارهایت را تست کنی.
