بازی مار کلاسیک با آردوینو و نمایشگر دات ماتریس

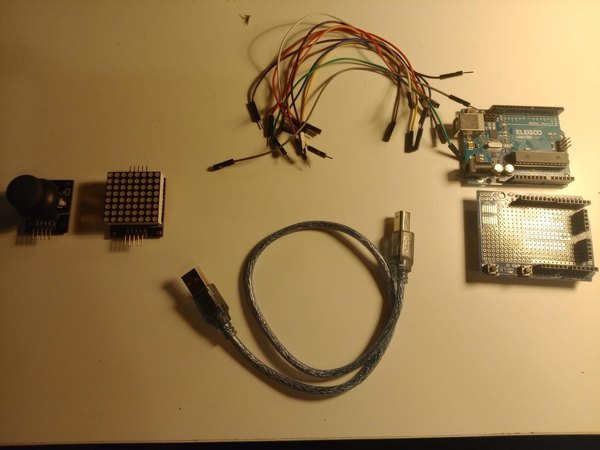

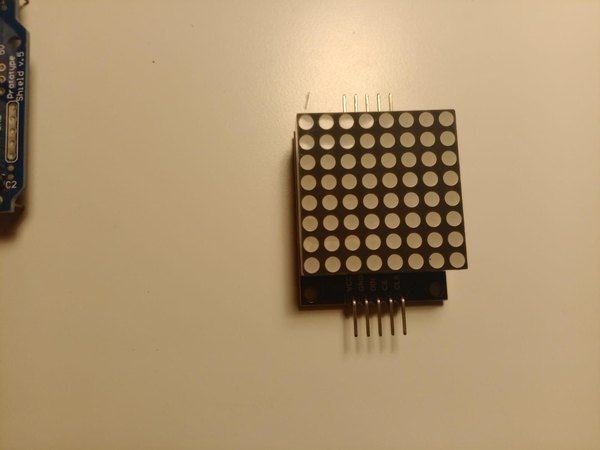

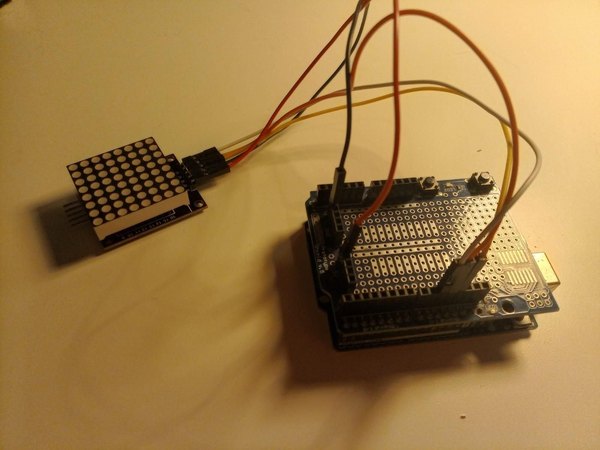

ماژول دات ماتریس MAX7219 در دو طرف خودش 5 تا پین داره، اما ما فقط با پین‌های ورودی یعنی VCC، GND، DIN، CS و CLK کار داریم. همیشه پیشنهاد می‌کنم برای سیم‌کشی تغذیه از رنگ‌های استاندارد استفاده کنی؛ مثلا سیم قرمز برای VCC (مثبت) و سیم مشکی برای GND (منفی) تا بعدا گیج نشی. بعد از اینکه سیم‌ها رو به ماژول وصل کردی، سر دیگه‌شون رو به پین‌های آردوینو متصل کن. این سیم‌کشی خیلی ساده‌ست:

1. پین VCC نمایشگر رو به پین 5 ولت آردوینو وصل کن.
2. پین GND رو به یکی از پین‌های GND آردوینو بزن.
3. پین CLK رو به پین دیجیتال شماره 10 متصل کن.
4. پین CS رو به پین دیجیتال شماره 11 وصل کن.
5. و در نهایت پین DIN رو به پین دیجیتال شماره 12 متصل کن.

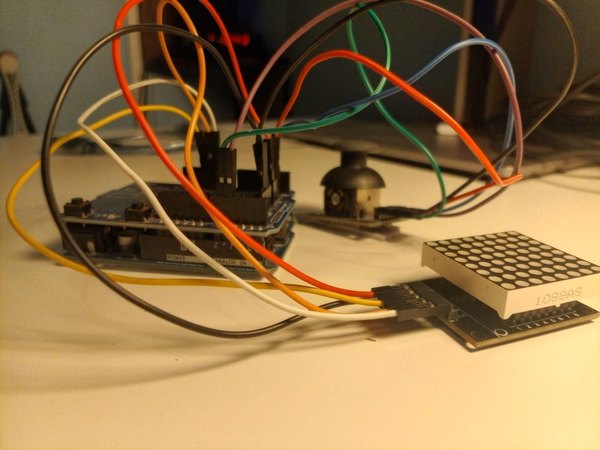

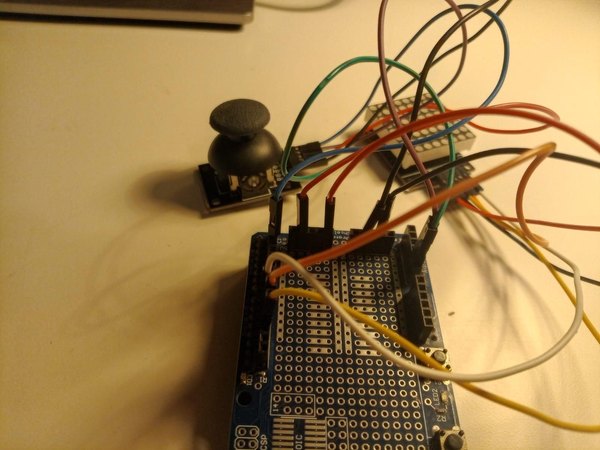

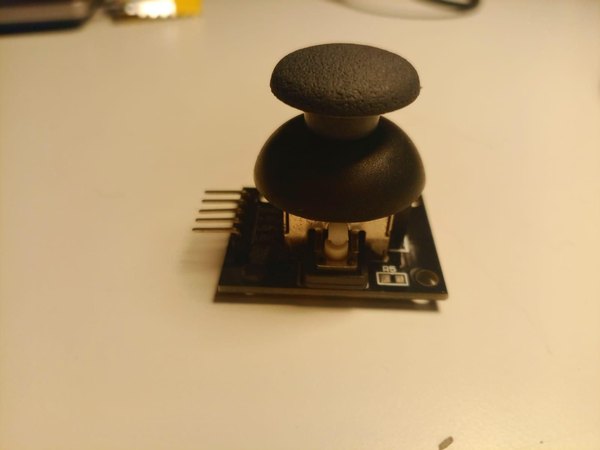

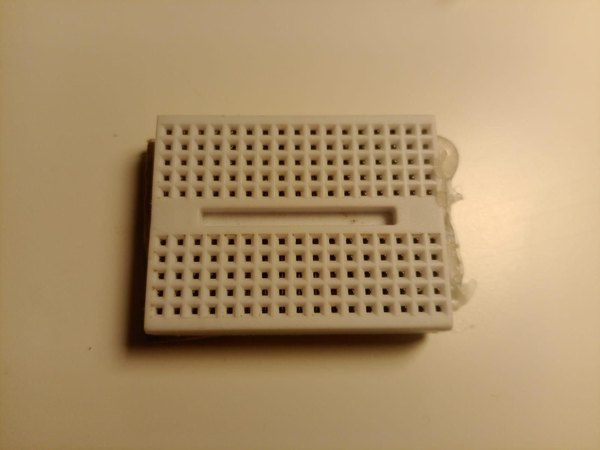

برای کنترل حرکت مار به یک جوی‌استیک نیاز داریم. از اونجایی که برد آردوینو Uno فقط یک پین خروجی 5 ولت داره و ما قبلا اون رو به نمایشگر وصل کردیم، برای تغذیه جوی‌استیک باید برق رو اشتراک‌گذاری کنیم. می‌تونی از یک شیلد توسعه یا یک بردبورد ساده استفاده کنی تا پایه‌های تغذیه رو پخش کنی. حالا سیم‌های جوی‌استیک رو طبق این راهنما به آردوینو متصل کن:

1. پین 5 ولت جوی‌استیک رو به خروجی 5 ولت (مشترک شده) وصل کن.
2. پین GND جوی‌استیک رو به GND آردوینو بزن.
3. پین VRx (محور افقی) رو به پین آنالوگ A0 متصل کن.
4. پین VRy (محور عمودی) رو به پین آنالوگ A1 وصل کن.
5. پین SW (دکمه فشاری جوی‌استیک) رو به پین دیجیتال 2 متصل کن.

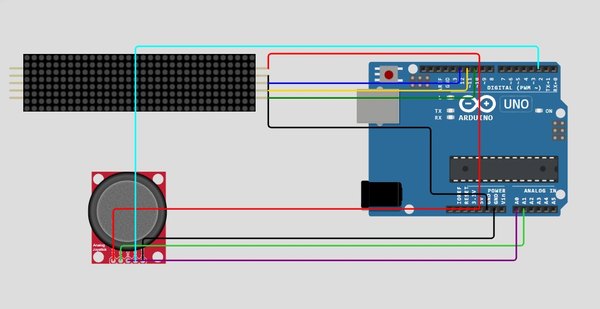

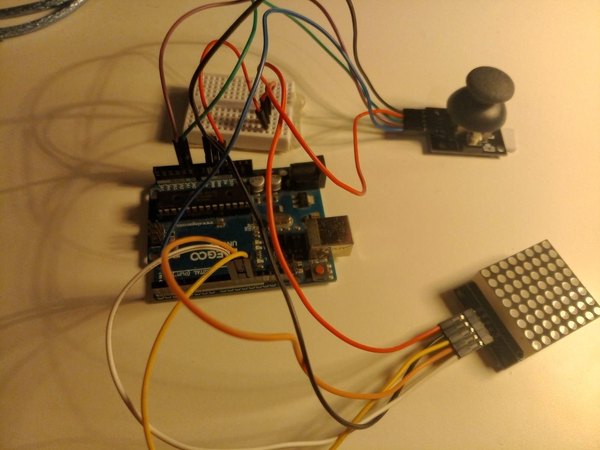

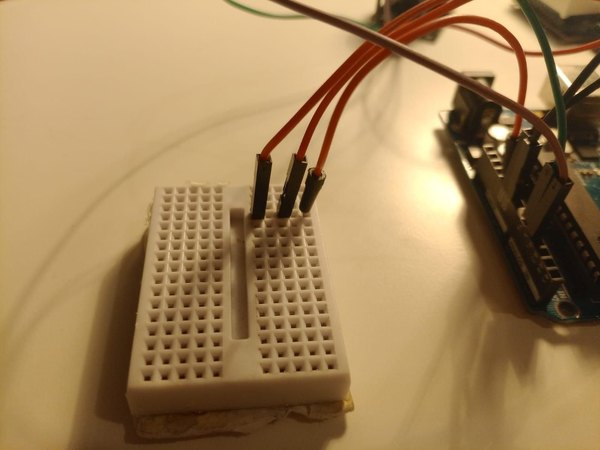

اگر به جای شیلد توسعه از بردبورد استفاده می‌کنی، اتصالات دقیقا مثل مرحله قبله، فقط با یک تفاوت کوچیک. باید سیم VCC نمایشگر و سیم 5 ولت جوی‌استیک رو توی یک ردیف مشترک روی بردبورد قرار بدی. بعد با یک سیم جامپر نری به نری، همون ردیف رو به پین 5 ولت روی برد آردوینو وصل کنی تا برق به هر دو قطعه برسه.

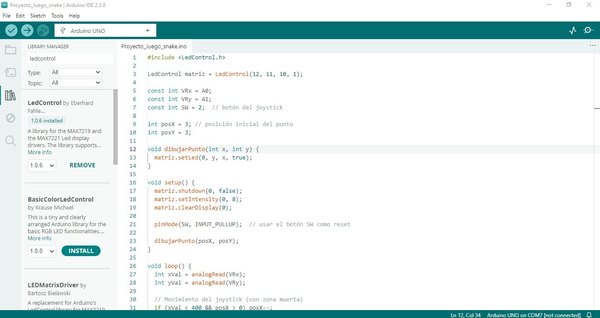

حالا که سخت‌افزار پروژه‌مون تکمیل شد، وقتشه بهش جون بدیم. آردوینو رو با کابل USB به کامپیوتر وصل کن و نرم‌افزار Arduino IDE رو باز کن. قبل از آپلود کد، حتما یادت باشه که کتابخونه LedControl.h رو نصب کنی تا آردوینو بتونه با نمایشگر ارتباط برقرار کنه.

بعد از اون، پورت کام و مدل برد رو انتخاب کن و کدها رو آپلود کن. به همین راحتی بازی مار نوستالژیک تو آماده شد! از بازی کردن با کنسول دست‌ساز خودت لذت ببر.
