ساعت مخفی با آردوینو: قفسه دیواری هوشمند

ابزار و گجت
۰ نظر
۳۸ نفر
کد ۴۵۰۱

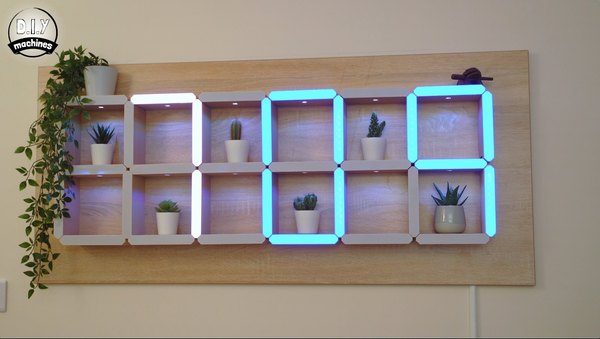

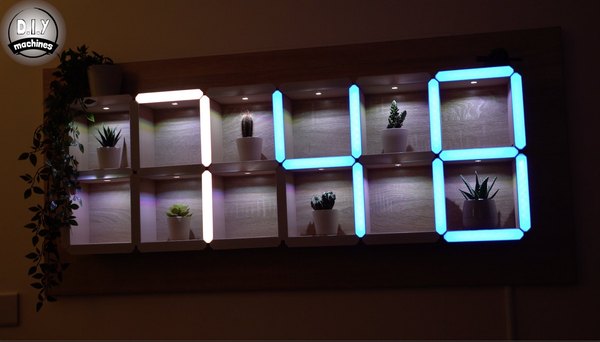

تصور کن یه قفسه دیواری چوبی و شیک توی اتاقت داری که در حالت عادی فقط یه دکوری سادست، اما یهو لبه‌های اون روشن می‌شه و زمان رو به شکل دیجیتالی و با ابعاد غول‌پیکر نشون می‌ده! ترکیب دکوراسیون چوبی با نورپردازی مخفی ال‌ای‌دی، یکی از اون ایده‌هاییه که هر کسی رو میخکوب می‌کنه. این ساعت به خاطر طراحی هوشمندانه‌اش، سنسور تشخیص نور داره تا شدت روشنایی رو با محیط تنظیم کنه و تو تاریکی چشم رو اذیت نکنه.

توی این آموزش جذاب از تیم آیسی‌مدار، می‌خوایم قدم‌به‌قدم ساخت این قفسه هوشمند رو با استفاده از برد آردوینو نانو و نوار ال‌ای‌دی آدرس‌پذیر یاد بگیریم. هسته اصلی این پروژه با قطعات سه‌بعدی ساخته می‌شه که زیر روکش‌های طرح چوب مخفی می‌شن. بنابراین علاوه بر کارهای الکترونیکی، کمی هم با پرینت سه‌بعدی سر و کار داریم.

اگه دوست داری یه وسیله کاربردی، مدرن و خیره‌کننده برای اتاق یا محل کارت بسازی که هیچ‌جا شبیهش پیدا نمی‌شه، قطعات رو آماده کن تا با هم این پروژه خفن رو استارت بزنیم!

قطعات موردنیاز

  • برد آردوینو نانو (Arduino Nano)
  • رول 5 متری نوار ال‌ای‌دی آدرس‌پذیر WS2812B (تراکم 60 ال‌ای‌دی در هر متر)
  • یک ماژول سنسور تشخیص نور (فتوسل)
  • ماژول ساعت زمان واقعی DS3231
  • مقداری سیم روکش‌دار برای اتصالات (بهتره سه رنگ مختلف باشه)
  • دو عدد مقاومت 470 اهم
  • دو عدد ترمینال پیچی برق (هر کدوم 5 خانه‌ای)
  • مقداری پیچ چوب سایز 8
  • آداپتور یا منبع تغذیه 5 ولت ترمینال‌دار
  • مقداری کابل برق دو رشته‌ای ضخیم
  • فیلامنت معمولی برای پرینت قطعات داخلی
  • فیلامنت طرح چوب (Wood PLA) برای روکش‌های قفسه
  • یک تخته چوبی برای پس‌زمینه با ابعاد حداقل 112 در 39 سانتی‌متر (تخته استفاده شده در این پروژه 138 در 60 سانتی‌متر است تا حاشیه مناسبی داشته باشد)
مرحله ۱

شروع کار و راهنمای ساخت

توی این آموزش تمام جزئیاتی که برای ساخت این پروژه نیاز داری رو به صورت متنی و قدم‌به‌قدم برات آماده کردیم. نیازی نیست جای دیگه‌ای دنبال نقشه یا روش کار بگردی؛ همه‌چیز از طراحی قطعات گرفته تا برنامه‌نویسی همین‌جا بررسی می‌شه. پس متن رو با دقت بخون و همگام با تصاویر پیش برو تا در نهایت یه ساعت مخفی بی‌نقص داشته باشی.

مرحله ۲

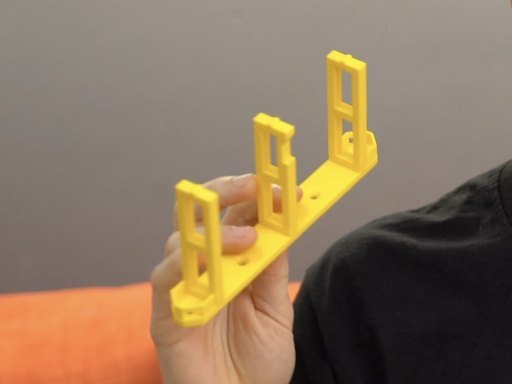

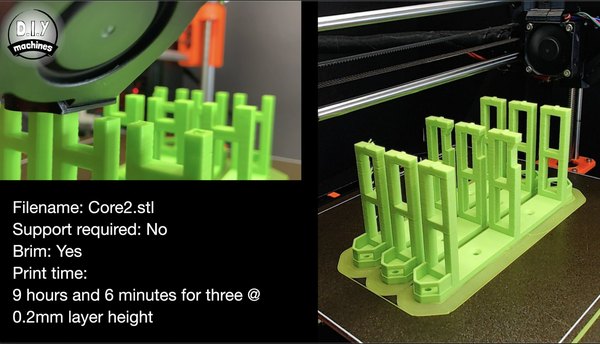

پرینت پایه‌های نگه‌دارنده اصلی

پایه‌های نگه‌دارنده (Core Supports)، در واقع استخوان‌بندی قفسه رو تشکیل می‌دن. این قطعات مسیر عبور سیم‌ها رو هدایت می‌کنن و به عنوان پایه برای نصب ال‌ای‌دی‌ها عمل می‌کنن. تو باید 31 عدد از این پایه رو پرینت سه‌بعدی بگیری. فایل‌های مربوط به این قطعات برای نرم‌افزار اسلایسر آماده است.

بهترین حالت اینه که با ارتفاع لایه 0.2 میلی‌متر این قطعات رو پرینت کنی. چون این پایه‌ها قراره کاملا مخفی بشن و کسی اونا رو نمی‌بینه، فرصت خیلی خوبیه که از ته‌مانده فیلامنت‌های رنگارنگی که تو خونه داری استفاده کنی تا هدر نرن؛ دقیقا مثل عکس‌ها که از ترکیب رنگ‌های زرد و سبز جیغ استفاده شده!

مرحله ۳

بررسی روش‌های نصب پایه‌ها روی تخته

برای نصب دقیق و بافاصله‌ی پایه‌ها روی تخته پشتی دو تا روش کلی داری. روش اول استفاده از یه شابلون راهنمای سه‌بعدی پرینت شده‌ست و روش دوم، استفاده از دستگاه CNC (در صورت دسترسی) برای سوراخ‌کاری دقیقه. تو قدم‌های بعدی هر دو روش رو توضیح می‌دیم. بسته به امکاناتت یکی رو انتخاب کن و همون مسیر رو ادامه بده.

مرحله ۴

نصب پایه‌ها: روش اول (استفاده از شابلون)

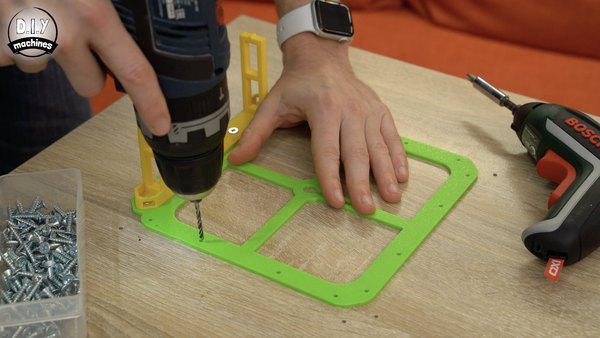

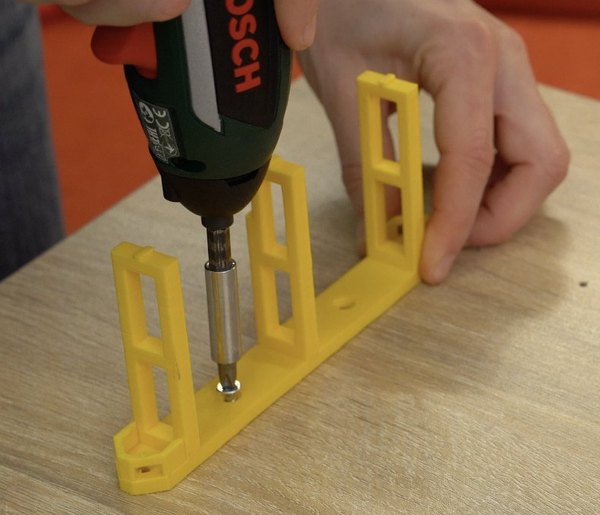

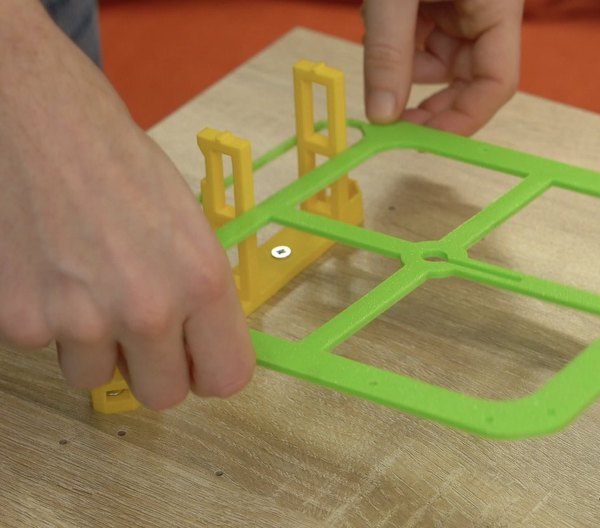

فایل شابلون راهنما رو با پرینتر سه‌بعدی چاپ کن. اول از همه، اولین پایه نگه‌دارنده رو با استفاده از پیچ چوب سایز M8 روی تخته محکم کن. حتما دقت کن که این پایه کاملا تراز و موازی با لبه تخته باشه، چون بقیه پایه‌ها بر اساس همین اولی چیده می‌شن.

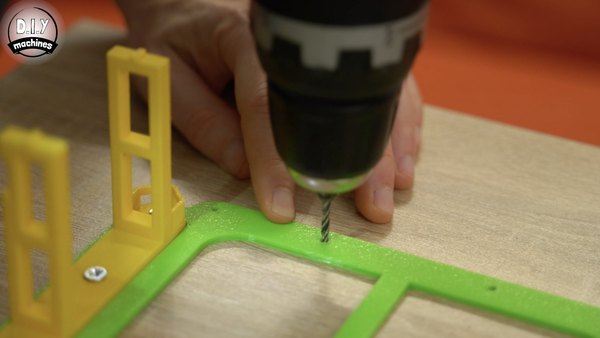

حالا شابلون پرینت شده رو روی پایه اول قرار بده. این شابلون بهت نشون می‌ده که سوراخ‌های مربوط به سه پایه بعدی رو دقیقا باید کجا دریل کنی.

بعد از دریل کردن سوراخ‌های راهنما، شابلون رو بردار و پایه‌های بعدی رو پیچ کن. دقت کن شیاری که روی پایه‌های افقی وجود داره، باید به سمت پایین ساعت قرار بگیره؛ چون بعدا ال‌ای‌دی‌های نورپردازی زیرین رو قراره همون‌جا بچسبونیم.

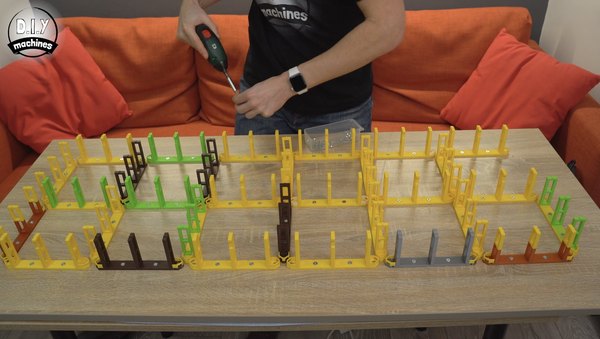

این روند رو ادامه بده تا یه ساختار شبکه‌ای شامل 6 ستون در طول و 2 ردیف در ارتفاع به دست بیاد. فقط جایگاه بالا سمت راست رو خالی بذار، چون اونجا جایگاه مخصوص قطعات الکترونیکیه. اگه از این روش شابلون استفاده کردی، دیگه نیازی به خوندن قدم بعدی نداری و می‌تونی مستقیم بری سراغ مرحله نصب هاب الکترونیک.

مرحله ۵

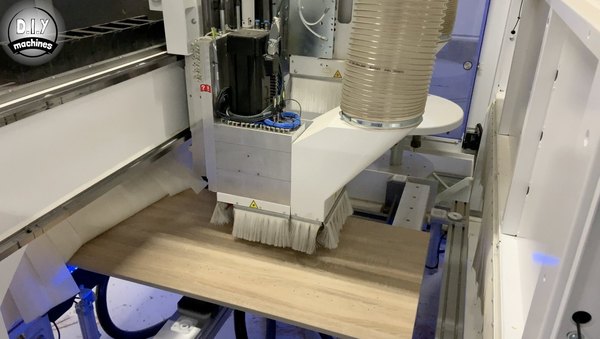

نصب پایه‌ها: روش دوم (استفاده از CNC)

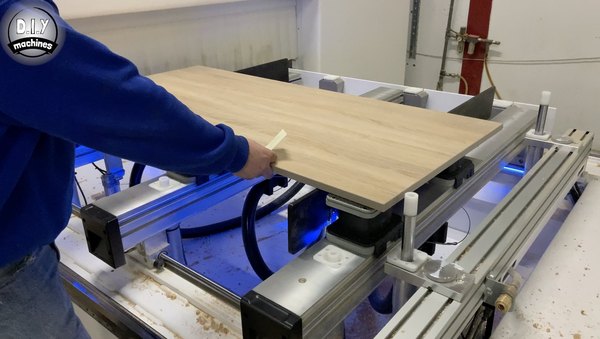

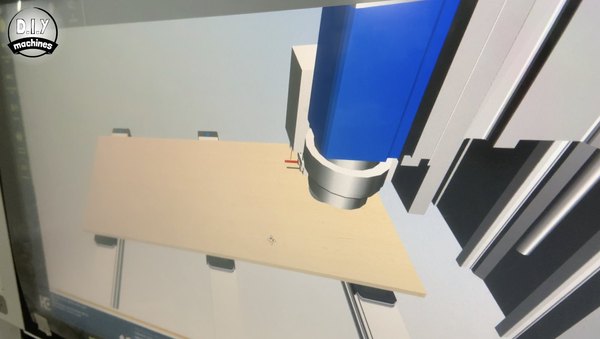

اگه به دستگاه CNC دسترسی داری (یا می‌تونی بدی یه کارگاه برات انجام بده)، می‌تونی سوراخ‌های راهنما رو با دقت فوق‌العاده بالا روی تخته در بیاری تا نصب پایه‌های پرینت شده خیلی سریع و راحت بشه. برای این کار، باید نقشه‌های فنی و ابعاد دقیق محل سوراخ‌ها رو به نرم‌افزار CNC بدی. بعد از اینکه ماشین CNC سوراخ‌ها رو زد، می‌تونی شروع به بستن پیچ‌ها کنی.

اینجا هم یادت باشه که بریدگی قطعات افقی باید رو به پایین باشه تا جا برای ال‌ای‌دی‌های نورپردازی زیرین باز بمونه. مثل روش قبل، شبکه پایه‌ها رو تا 6 عدد در طول و 2 عدد در ارتفاع تکمیل کن و خونه بالا سمت راست رو فعلا خالی نگه دار.

مرحله ۶

نصب پایه مخصوص هاب الکترونیکی

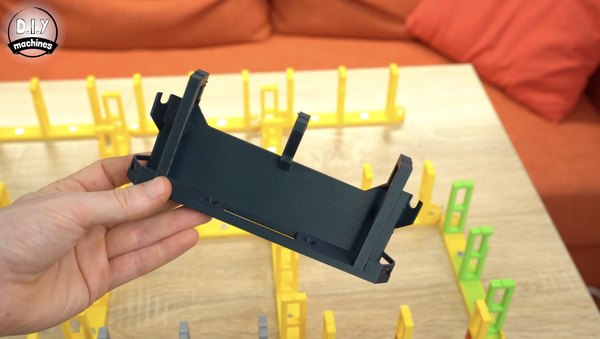

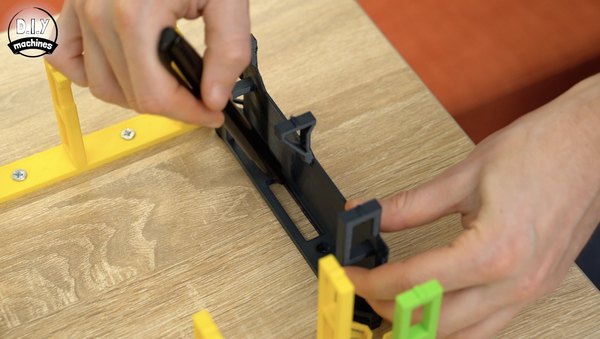

آخرین پایه‌ای که قراره تو گوشه بالا سمت راست نصب بشه، یه نسخه تغییریافته از پایه‌های قبلیه. این قطعه طوری طراحی شده که بتونه قطعاتی مثل آردوینو نانو، ماژول ساعت DS3231 و سنسور نور رو تو دل خودش جا بده. این قطعه رو هم دقیقا با همون تنظیمات بقیه پایه‌ها پرینت بگیر.

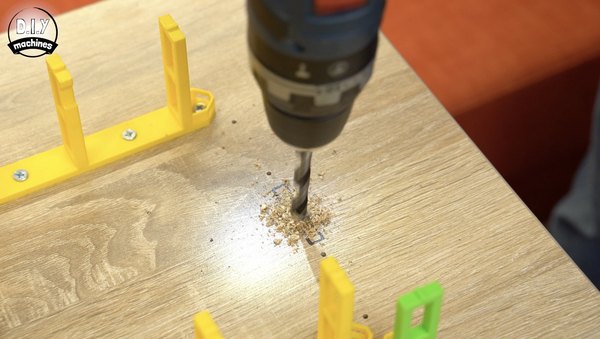

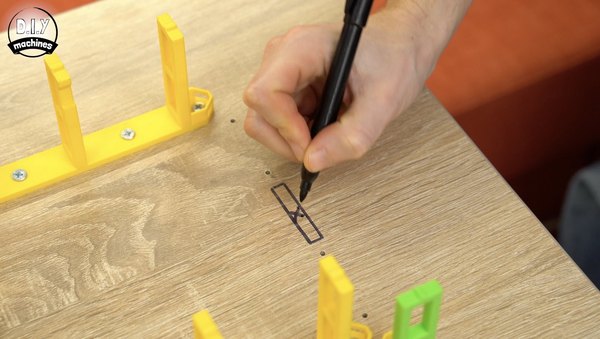

قطعه رو موقتا روی محل قرارگیریش بذار و با یه مداد، محدوده سوراخ مستطیلی کف قطعه رو روی چوب علامت بزن. حالا با دریل یه سوراخ روی تخته چوبی ایجاد کن تا بتونیم کابل برق اصلی رو از پشت تخته بیاریم داخل و به مدارمون برسونیم. بعد از دریل‌کاری، می‌تونی این پایه مخصوص رو هم با پیچ چوب سر جای خودش محکم کنی.

مرحله ۷

پرینت و نصب گیره‌های نگهدارنده ال‌ای‌دی

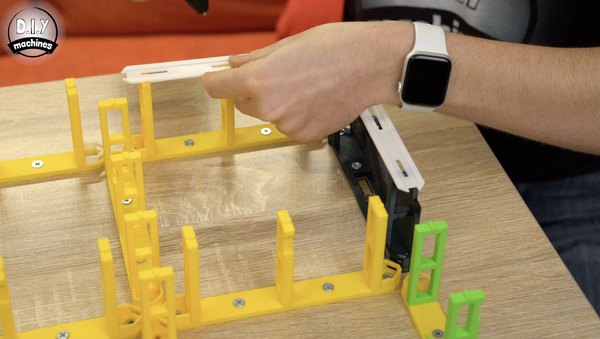

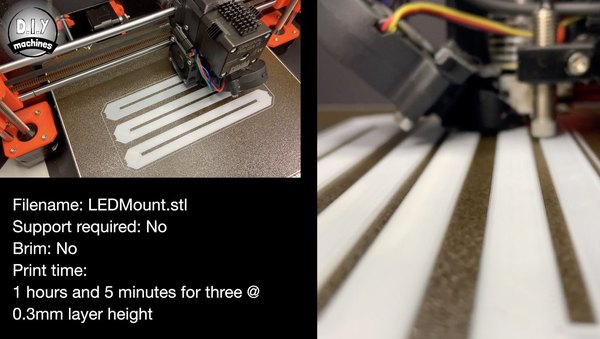

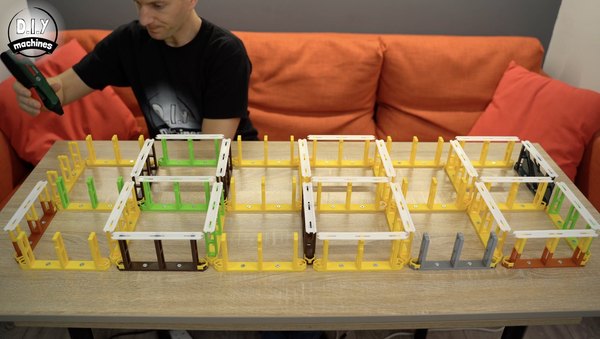

برای اتصال ال‌ای‌دی‌ها به پایه‌ها، از یه سری قطعه چاپ شده کوچیک استفاده می‌کنیم. حتما این قطعات رو با فیلامنت سفید پرینت بگیر تا هم بازتاب نور ال‌ای‌دی‌ها بیشتر بشه و هم موقع روشن شدن، هاله‌ای از رنگ فیلامنت روی سطح قفسه نیفته. من این قطعات رو با فیلامنت PLA و ارتفاع لایه 0.3 میلی‌متر پرینت کردم.

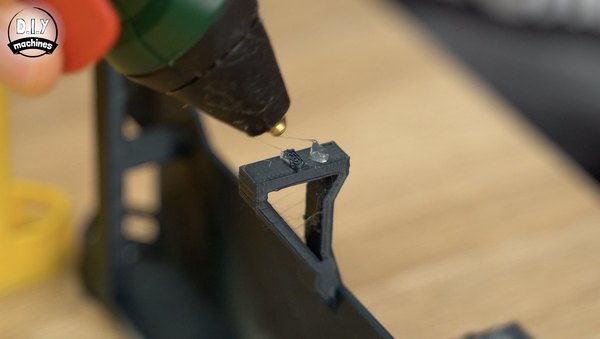

به 23 عدد از این گیره‌های کوچیک نیاز داری (می‌تونی چند تا چند تا توی صفحه پرینتر بچینیشون). بعد از چاپ، با یه مقدار چسب اونا رو دقیقا طبق تصاویر روی سطح بالایی پایه‌ها بچسبون تا جایگاه نوارهای ال‌ای‌دی آماده بشه.

مرحله ۸

آماده‌سازی نوارهای ال‌ای‌دی برای صفحه ساعت

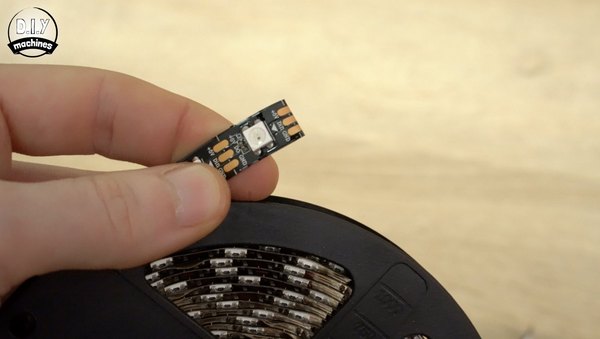

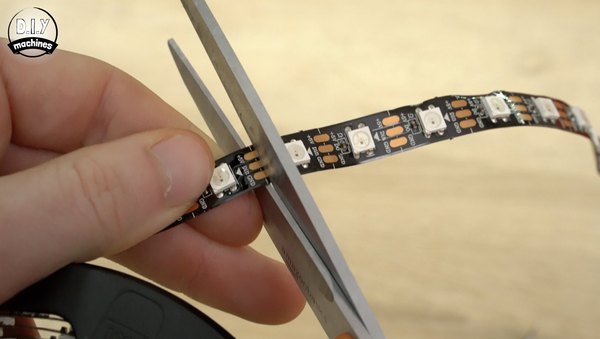

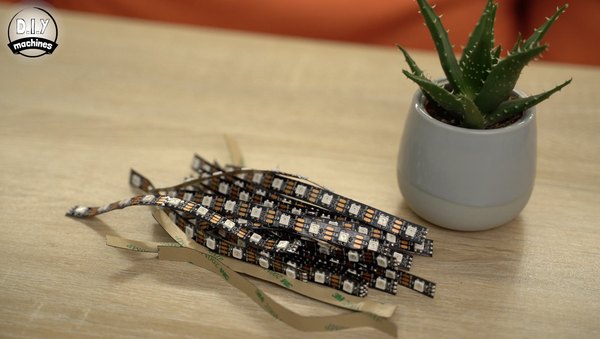

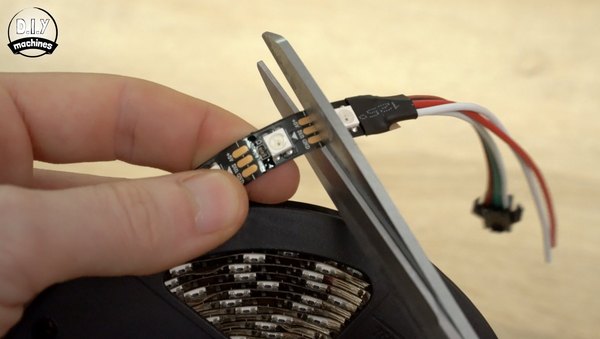

حالا باید بریم سراغ رول ال‌ای‌دی و از توش 23 تکه نوار برش بزنیم که هر کدوم دقیقا شامل 9 عدد ال‌ای‌دی باشن. برای شروع، اول با قیچی از وسط پدهای مسی اولین قسمت برش بزن تا سوکت سر نوار جدا بشه. بعد 9 تا ال‌ای‌دی بشمار و دوباره دقیقا از وسط پدهای مسی قیچی کن تا اولین نوار 9 تایی آماده بشه. همین کار رو ادامه بده تا 22 تکه دیگه هم داشته باشی.

وقتی برش زدن تموم شد، نوبت به قلع‌اندود کردن پدها می‌رسه. درسته این کار اختیاریه، ولی اگه قبل از لحیم کردن سیم‌ها، یه مقدار قلع روی پدهای مسی بشونی (قلع‌اندود کنی)، کار اتصال سیم‌ها خیلی راحت‌تر و محکم‌تر پیش می‌ره.

مرحله ۹

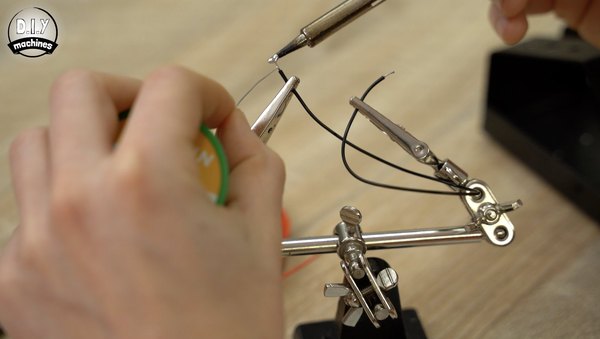

برش سیم‌های ارتباطی ال‌ای‌دی‌ها

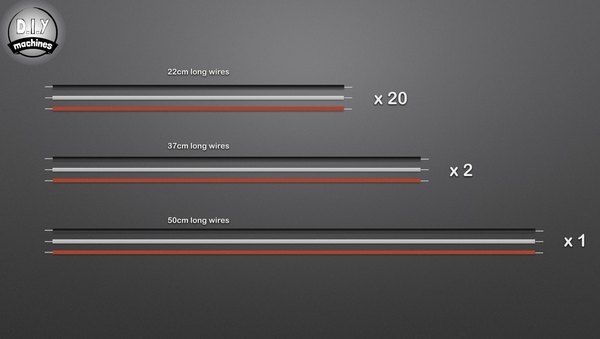

حالا باید سیم‌های رابط رو تو دسته‌های سه‌تایی آماده کنی. این سه رشته سیم برای اتصال برق، داده (Data) و زمین (GND) نوارهای ال‌ای‌دی استفاده می‌شن. طبق اندازه‌های زیر سیم‌ها رو قیچی کن:

  • 20 دسته سیم به طول 22 سانتی‌متر
  • 2 دسته سیم به طول 37 سانتی‌متر
  • 1 دسته سیم به طول 50 سانتی‌متر

باز هم پیشنهاد می‌کنم دو سر این سیم‌ها رو لخت کن و قلع‌اندودشون کن تا موقع لحیم‌کاری به ال‌ای‌دی‌ها هیچ مشکلی نداشته باشی.

مرحله ۱۰

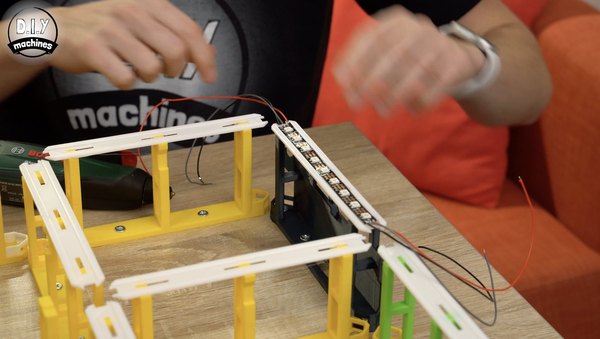

نصب اولین نوار ال‌ای‌دی روی قفسه

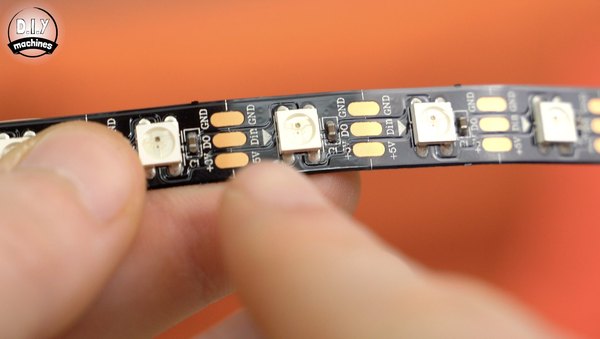

حالا که هم نوارها و هم سیم‌ها آماده‌ان، باید مونتاژ صفحه اصلی ساعت رو استارت بزنیم. این بخش خیلی مهمه: ترتیب وصل کردن نوارها و جهت قرارگیریشون فوق‌العاده حساسه. اگه دقت کنی روی نوارها فلش‌های کوچیکی هست که مسیر حرکت دیتا رو نشون می‌ده. موقع مونتاژ، چشم از این فلش‌ها بر ندار!

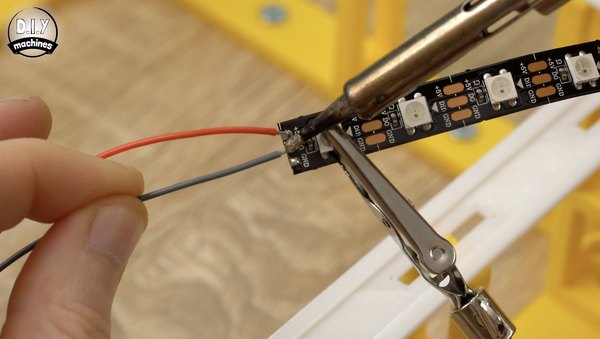

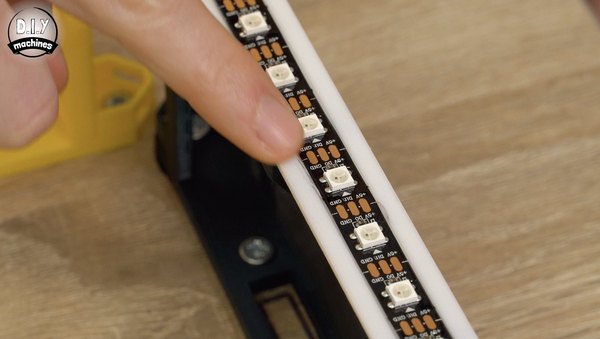

اولین نوار روی همون پایه مخصوص گوشه بالا سمت راست (هاب الکترونیک) سوار می‌شه. به هر دو طرف یکی از نوارهای 9 تایی، یه دسته سیم 23 سانتی‌متری لحیم کن.

برچسب پشت ال‌ای‌دی رو بکن، یه کم هم چسب مایع روی پایه پلاستیکی سفید بزن (تا مطمئن بشی به مرور زمان ول نمی‌کنه) و نوار رو بچسبون. دقت کن که جهت فلش‌های دیتا باید رو به بالای ساعت باشه.

حالا سیم‌های این گوشه رو از شیار هدایتگر پایه عبور بده و وارد شیار پایه بغلی کن. هر وقت داری سیم‌ها رو تو لبه‌های بیرونی ساعت هدایت می‌کنی، حواست باشه که سیم‌ها از سوراخ‌های داخلی راهنماها رد بشن. این کار باعث می‌شه بعدا که روکش‌های چاپ سه‌بعدی رو روی قفسه‌ها می‌کشیم، سیم‌ها کاملا پنهان بشن و هیچ چیزی از بیرون دیده نشه.

مرحله ۱۱

نصب و سیم‌کشی بقیه نوارهای ال‌ای‌دی

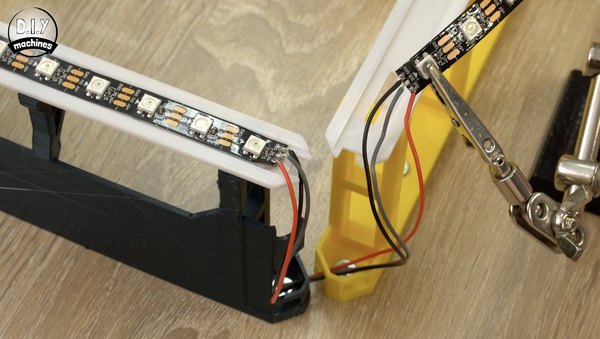

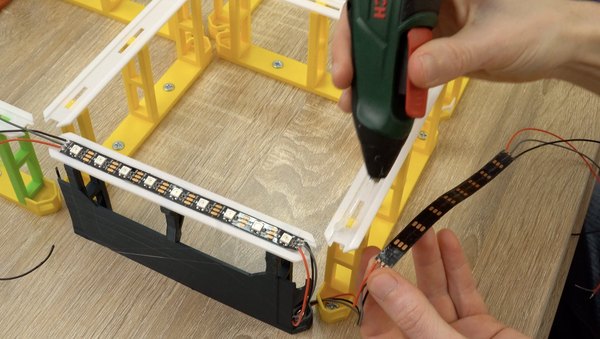

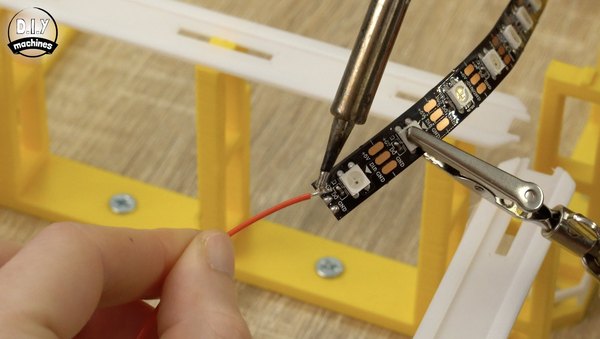

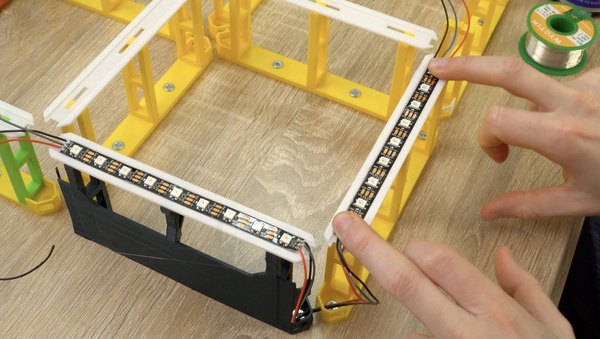

برای نوار دوم، یه دسته سیم 23 سانتی‌متری دیگه بردار و به سمت خروجی (سمتی که فلش‌ها بهش اشاره می‌کنن) نوار جدید لحیم کن. حالا ورودی این نوار جدید رو به همون سیم‌هایی که از نوار قبلی آوردی، لحیم کن. برچسب رو بکن و با چسب روی پایه بچسبون. سیم‌های این قسمت باید از داخل شیار عبور کنن و با یه چرخش 90 درجه به سمت چپ، به پایه بعدی برن.

همین روند رو طبق مسیر مشخص شده تو نقشه‌ها چهار بار دیگه تکرار کن. فقط حواست باشه وقتی رسیدی به نوار هفتم، باید به جای سیم 23 سانتی‌متری، از اون دسته سیم 37 سانتی‌متری استفاده کنی.

حالا که منطق کار و مسیریابی دستت اومده، بقیه مراحل رو دقیقا از روی دیاگرامی که بالا برات گذاشتیم (همونی که پس‌زمینه تیره داره) پیش ببر. اون عکس بهت نشون می‌ده کدوم سایز سیم رو کجا استفاده کنی، فلش ال‌ای‌دی‌ها باید کدوم وری باشن و مسیر سیم‌ها چطوریه. اینطوری خیلی راحت‌تر و بی‌اشتباه جلو می‌ری. مطمئنم اگه قرار بود دونه‌دونه اتصالات رو توضیح بدیم، تا الان خسته می‌شدی!

وقتی تمام نوارهای صفحه رو نصب کردی، نمای کلی کارت باید شبیه تصویر آخر این بخش بشه.

مرحله ۱۲

پرینت روکش‌های قفسه (Sleeves)

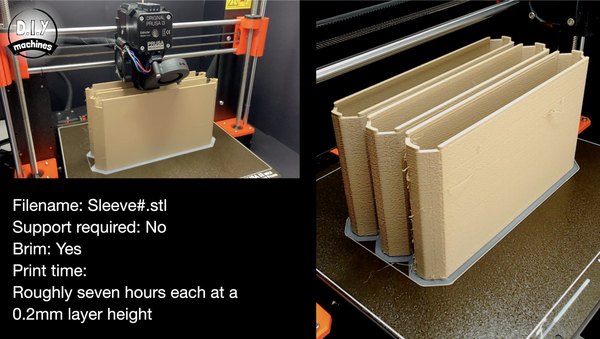

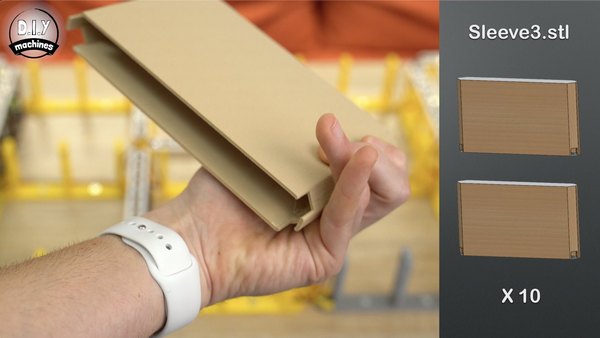

بیا یه استراحتی به هویه بدیم و برگردیم سراغ پرینتر سه‌بعدی! بر اساس اینکه هر قطعه کجای قفسه قرار می‌گیره، 5 مدل روکش مختلف داریم که باید پرینت بشن.

برای تک‌تک این روکش‌ها، چند لایه اول رو با فیلامنت سفید پرینت بگیر و بعدش فیلامنت رو عوض کن و بقیه رو با فیلامنت طرح چوب (Wood PLA) بزن. این لایه نازک سفید در قسمت جلویی، همون راز اصلی پروژه‌ست که اجازه می‌ده نور ال‌ای‌دی‌ها به صورت پخش‌شده و یکنواخت از لبه‌ها بیرون بزنه.

با تنظیم ارتفاع لایه روی 0.2 میلی‌متر، پرینت هر کدوم حدود 7 ساعت طول می‌کشه. بهتره این قطعات رو تو طول شب پرینت بگیری. یادت نره تو نرم‌افزار اسلایسر گزینه Brim رو فعال کنی تا قطعات حین پرینت از سطح کار جدا نشن. لیست قطعاتی که باید پرینت کنی به این ترتیبه:

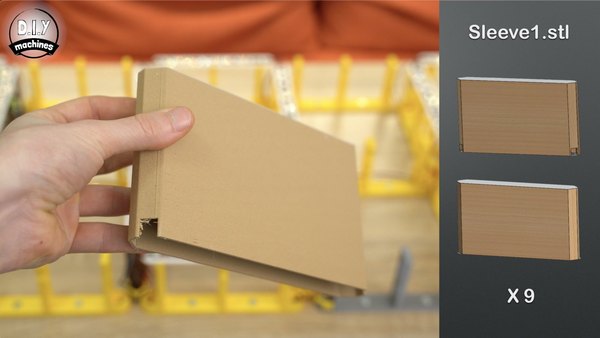

  • 9 عدد Sleeve1: این مدل فقط توی یه سمتش بریدگی داره.

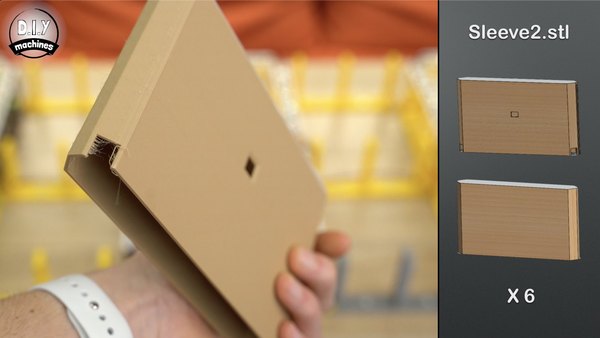

  • 6 عدد Sleeve2: این مدل توی یک سمت بریدگی داره و یه سوراخ هم برای نورپردازی پایین قفسه توش تعبیه شده.
  • 10 عدد Sleeve3: این قطعه در هر دو سمتش بریدگی داره.
  • 6 عدد Sleeve4: این یکی هم دو سمتش بریدگی داره و سوراخ نورپردازی زیرین رو هم شامل می‌شه.
  • 1 عدد Sleeve5: این یه قطعه خاصه که برای مخفی کردن برد الکترونیکی طراحی شده و سوراخ‌هایی برای تهویه هوا و سنسور نور داره.
مرحله ۱۳

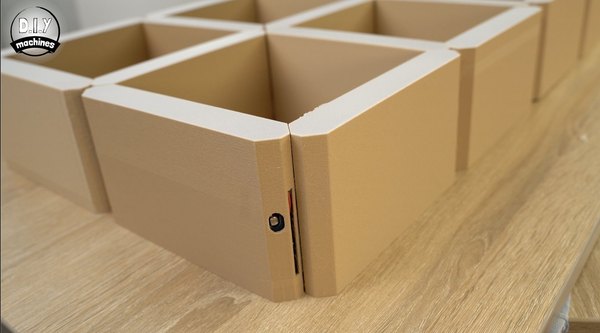

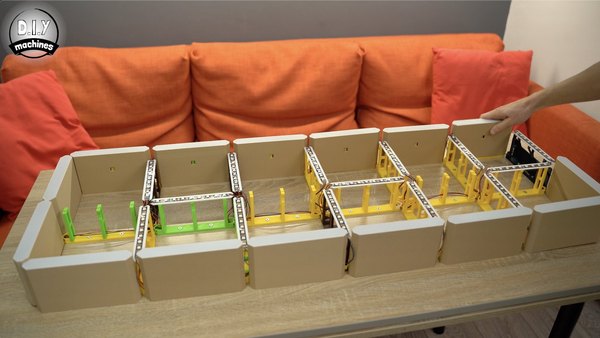

جا زدن روکش‌ها روی استراکچر اصلی

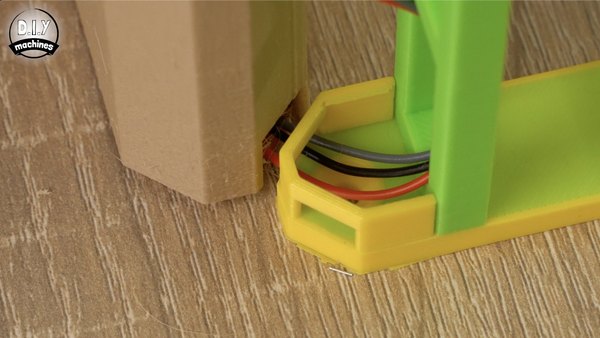

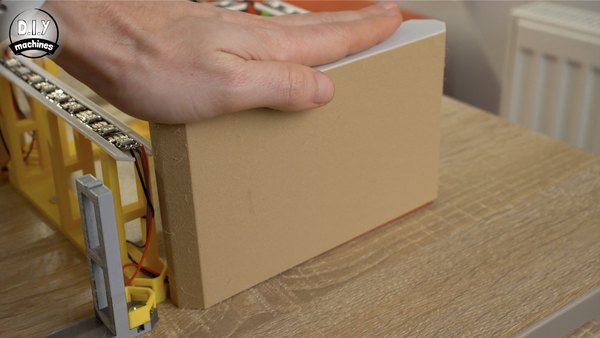

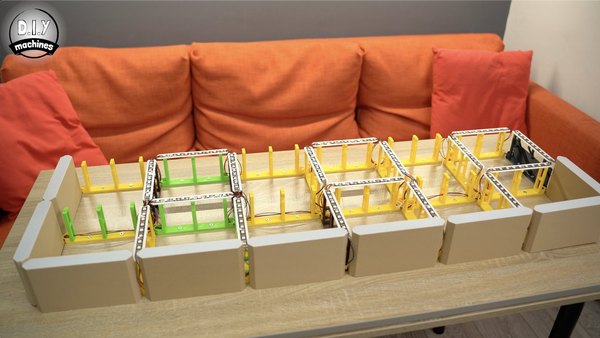

برای نصب روکش‌ها باید اونا رو خیلی آروم روی پایه‌ها و ال‌ای‌دی‌ها بلغزونی و بکشی پایین. حواست باشه که موقع پایین کشیدن روکش‌ها، سیم‌ها له نشن و حتما از داخل شیارها و بریدگی‌های قطعه رد بشن.

9 تا روکش Sleeve1 رو روی پایه‌های ردیف پایین و لبه‌های کناری ساعت (به جز گوشه بالا راست که جای برده) جا بزن. 6 تا قطعه Sleeve2 می‌رن برای ردیف بالای ساعت طوری که سوراخ ال‌ای‌دی‌شون رو به پایین باشه. 10 تا روکش Sleeve3 هم تو قسمت‌های عمودی باقی‌مونده نصب می‌شن.

حالا 6 تا روکش Sleeve4 رو روی پایه‌های افقی ردیف وسط قرار بده (باز هم سوراخ ال‌ای‌دی رو به پایین). در آخر هم روکش مخصوص Sleeve5 رو روی قطعه هاب الکترونیک گوشه بالا بکش.

مرحله ۱۴

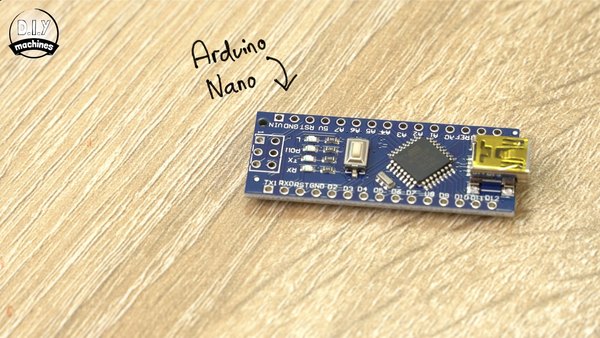

اتصال ماژول ساعت DS3231 به آردوینو

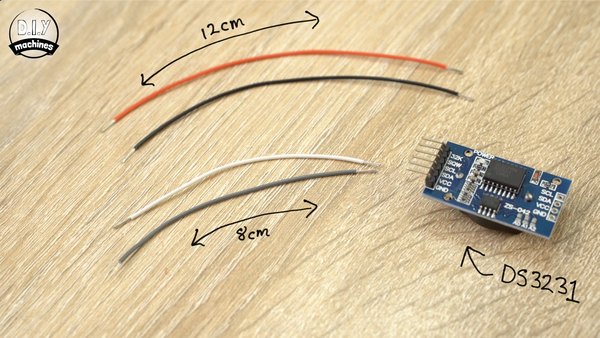

برای این مرحله وسایل زیر رو روی میز کارت آماده کن:

  • دو عدد سیم به طول 8 سانتی‌متر
  • دو عدد سیم به طول 12 سانتی‌متر
  • ماژول ساعت زمان واقعی (RTC) مدل DS3231
  • برد آردوینو نانو

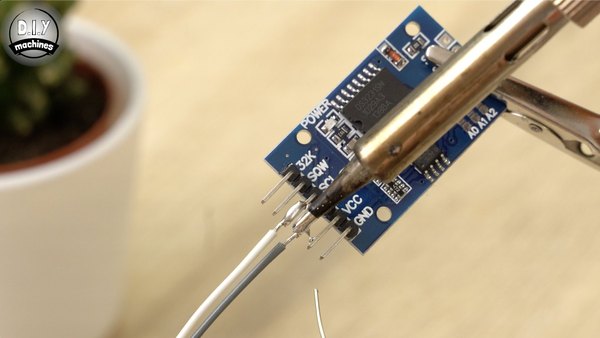

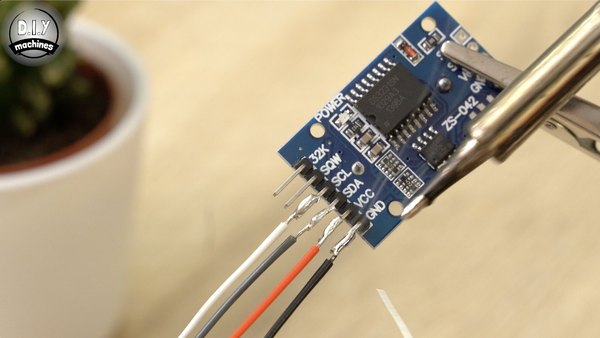

اول یکی از سیم‌های 8 سانتی‌متری رو به پین SCL و اون یکی رو به پین SDA روی ماژول ساعت لحیم کن. بعد سیم‌های 12 سانتی رو به پین‌های VCC و GND بزن. از اینجا به بعد بهتره برای VCC (برق مثبت) همیشه از سیم قرمز و برای GND از سیم مشکی استفاده کنی تا قاطی نشن و اتصالات کاملا مشخص باشن.

حالا سیمی که از SCL ماژول ساعت اومده رو به پین A5 آردوینو و سیم SDA رو به پین A4 لحیم کن. سیم‌های تغذیه (VCC و GND) رو فعلا رها کن، جلوتر به ترمینال وصلشون می‌کنیم.

مرحله ۱۵

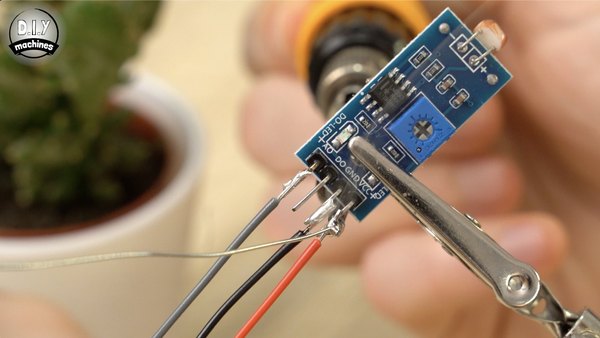

اتصال سنسور تشخیص نور (فتوسل)

برای این بخش قطعات زیر رو دم دستت بذار:

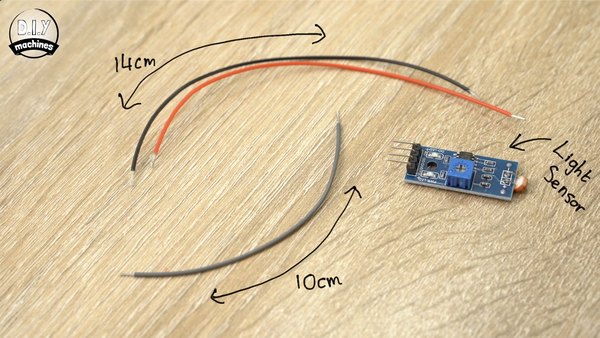

  • ماژول سنسور نور (Photoresistor)
  • یک تکه سیم 10 سانتی‌متری
  • دو تکه سیم 14 سانتی‌متری

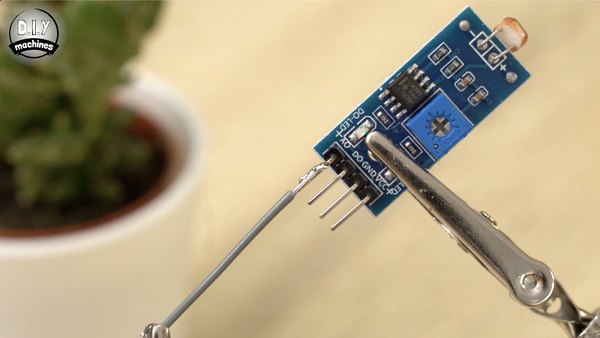

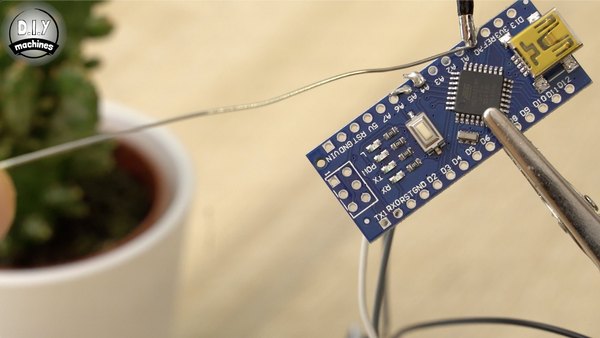

سیم 10 سانتی‌متری رو به پین A0 ماژول سنسور لحیم کن و دو تا سیم 14 سانتی رو به پین‌های GND و VCC بزن. اون سر سیم 10 سانتی که به A0 وصله رو بیار و دقیقا به پین A0 برد آردوینو نانو لحیم کن. سیم‌های تغذیه این ماژول رو هم فعلا کاری نداشته باش.

مرحله ۱۶

آماده کردن پین‌های تغذیه آردوینو

برای این کار فقط به موارد زیر نیاز داری:

  • دو تکه سیم 12 سانتی‌متری

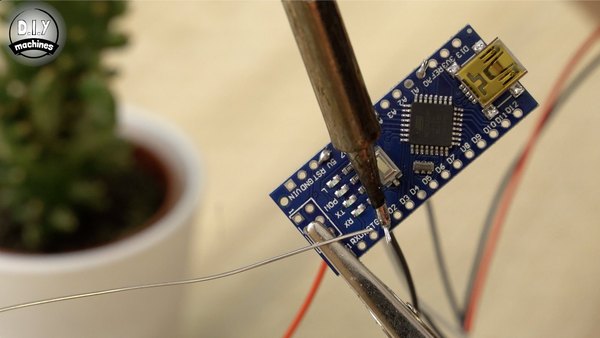

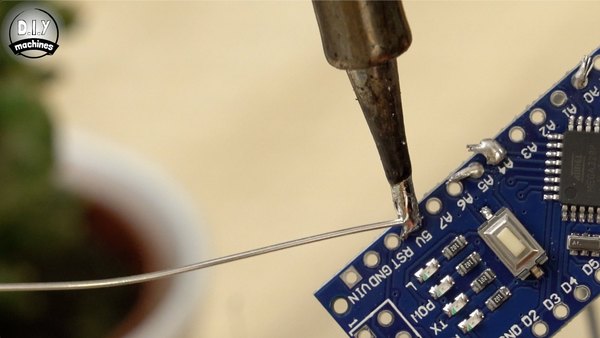

یکی از این سیم‌ها رو به پین GND آردوینو (فرقی نمی‌کنه کدوم یکی) و اون یکی سیم رو به پین 5 ولت آردوینو لحیم کن تا برای اتصال به منبع تغذیه آماده باشن.

مرحله ۱۷

اتصال پایه دیتای ال‌ای‌دی‌ها به آردوینو

تو این مرحله لازم داریم:

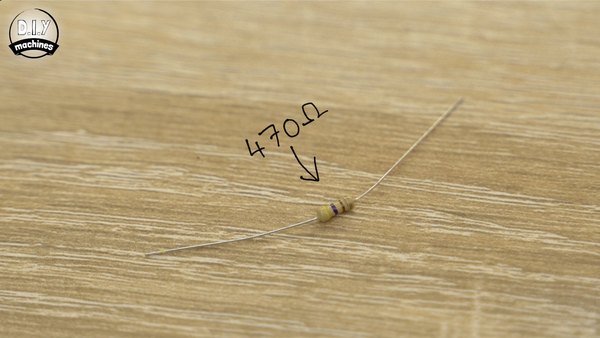

  • یک مقاومت 470 اهم

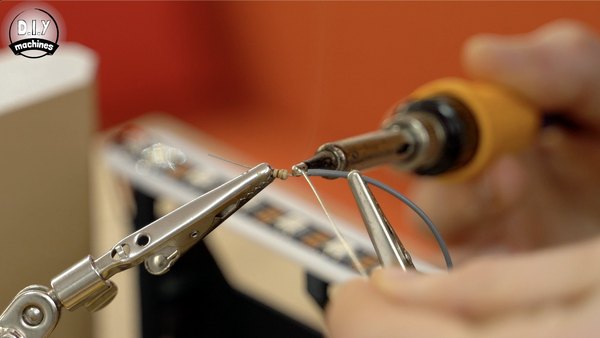

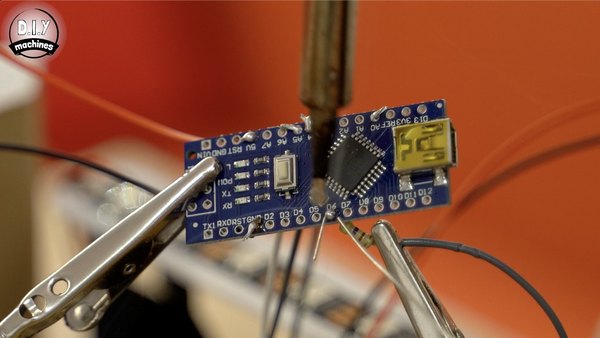

پایه‌های مقاومت رو کمی با سیم‌چین کوتاه کن چون خیلی بلندن. یه سر مقاومت رو به همون سیمی لحیم کن که قراره به پایه DIN (ورودی داده) در اولین نوار ال‌ای‌دی وصل بشه. (همون نواری که بالای محفظه الکترونیک تو گوشه بالا سمت راست نصب کردیم). سر دیگه مقاومت رو هم بیار و به پین D6 روی برد آردوینو لحیم کن.

مرحله ۱۸

هشدار مهم درباره برق مدار!

همین‌جا باید یه هشدار خیلی مهم بهت بدم: هیچ‌وقت وقتی که آردوینو با کابل USB به کامپیوترت وصله، منبع تغذیه اصلی مدار رو روشن نکن. اگه این دو تا همزمان وصل باشن، احتمال آسیب دیدن قطعاتت به شدت بالا می‌ره.

به همین خاطره که ما تا الان اصلا منبع تغذیه رو وارد کار نکردیم و تا زمانی که آپلود کدها تموم نشه و کابل USB رو جدا نکنیم، برق اصلی رو وصل نخواهیم کرد.

مرحله ۱۹

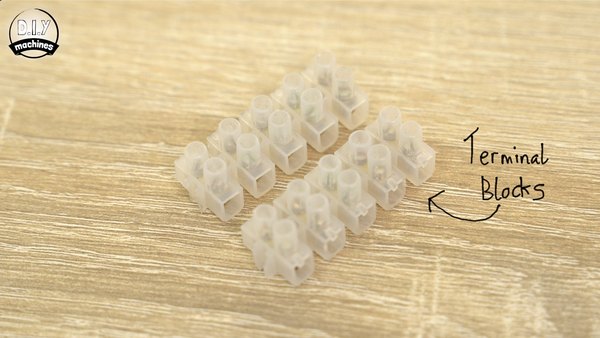

جمع‌بندی اتصالات تغذیه روی ترمینال‌ها

برای این مرحله ابزارهای زیر رو آماده کن:

  • دو عدد بلوک ترمینال پیچی

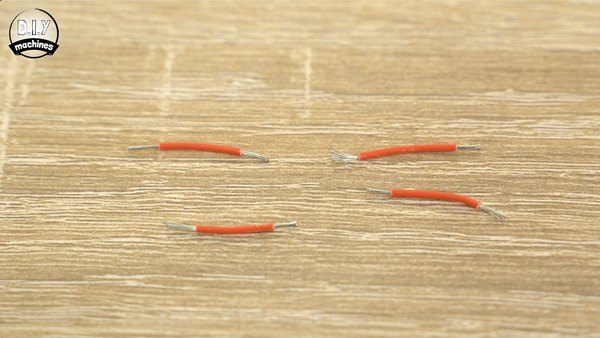

  • 8 تکه سیم کوتاه (بهتره 4 تاش قرمز و 4 تاش مشکی باشه)

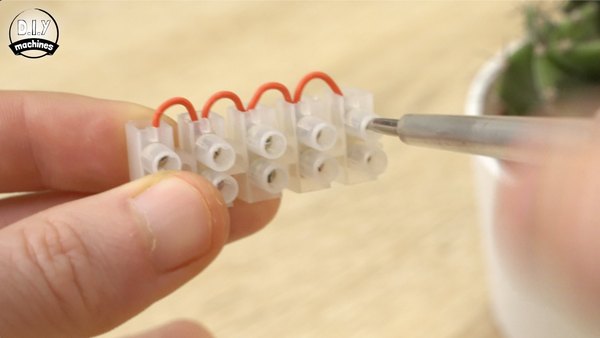

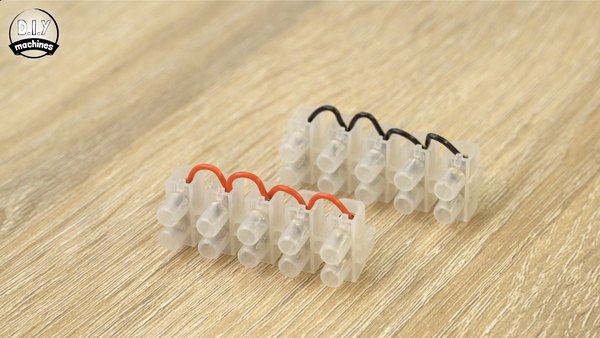

با استفاده از این سیم‌های کوتاه، خانه‌های یک طرف هر بلوک ترمینال رو به صورت سری به هم وصل کن (جامپر بزن) تا کل بلوک با هم یکی بشن. پیچ‌ها رو محکم ببند و سیم‌ها رو یه کم بکش تا مطمئن شی شل نیستن. این کار رو برای هر دو بلوک ترمینال انجام بده.

حالا تمام سیم‌های VCC/5 ولت که از قطعات مختلف رها مونده بودن رو بیار و به سمت دیگه یکی از ترمینال‌ها وصل کن. سیم‌های GND رو همگی بیار تو بلوک ترمینال دوم جا بزن.

در نهایت این سیم‌ها از قطعات زیر باید به ترمینال‌ها اومده باشن:

  • برد آردوینو
  • اولین نوار ال‌ای‌دی
  • ماژول ساعت DS3231
  • ماژول فتوسل (سنسور نور)
مرحله ۲۰

آپلود کردن کدهای برنامه رو آردوینو

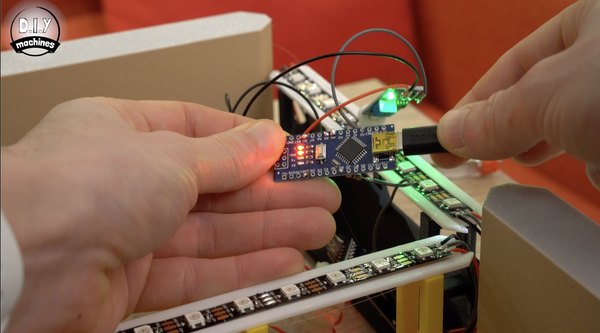

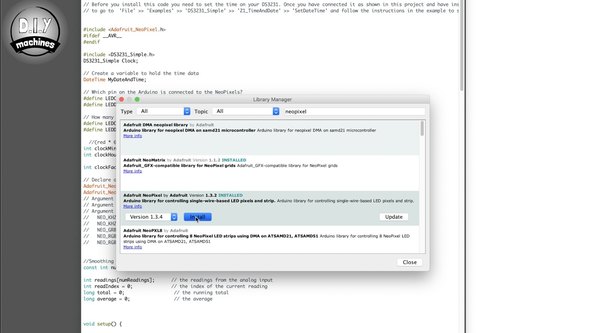

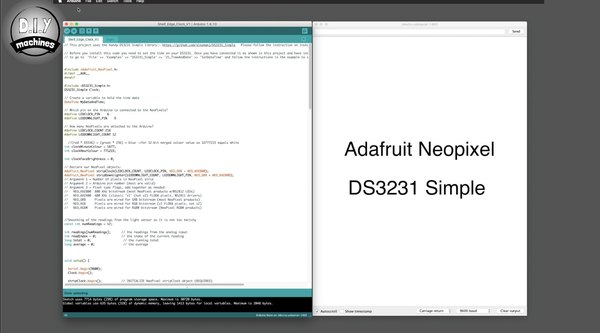

آردوینو رو با کابل USB به کامپیوتر وصل کن و نرم‌افزار Arduino IDE رو باز کن. قبل از اینکه کد اصلی رو آپلود کنی، حتما باید دو تا کتابخونه به اسم‌های Adafruit Neopixel و DS3231 Simple رو نصب داشته باشی.

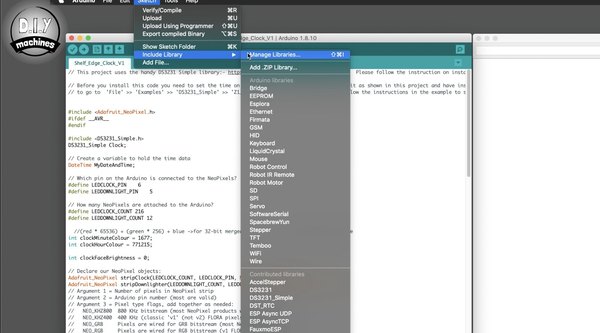

اگه این کتابخونه‌ها رو نداری، از منوی Sketch برو به بخش Include Library و Manage Libraries رو باز کن. تو نوار جستجو اسم Neopixel رو سرچ کن و نسخه مربوط به Adafruit رو نصب کن. برای کتابخونه DS3231 Simple هم دقیقا همین مسیر رو تکرار کن و نصبش کن.

حالا اول باید زمان دقیق رو روی ماژول تنظیم کنیم. برای این کار برو به منوی File، بعد Examples و از پوشه DS3231_Simple مسیر Z1_TimeAndDate و بعد SetDateTime رو انتخاب کن. زمان و تاریخ فعلی رو تو کد بنویس و روی آردوینو آپلودش کن.

با این کار زمان دقیق روی ماژول ذخیره می‌شه و تا وقتی که باتری سکه‌ای روی ماژول کار می‌کنه، حتی با قطع برق هم ساعت به هم نمی‌ریزه.

حالا این پنجره رو ببند، کد اصلی پروژه رو توی محیط آردوینو باز کن و آپلود رو بزن. اگه همه‌چیز رو تا اینجا درست انجام داده باشی، قفسه جون می‌گیره و نور ال‌ای‌دی‌ها روشن می‌شه تا زمان رو به زیبایی بهت نشون بده!

مرحله ۲۱

اضافه کردن نورپردازی‌های زیرین قفسه

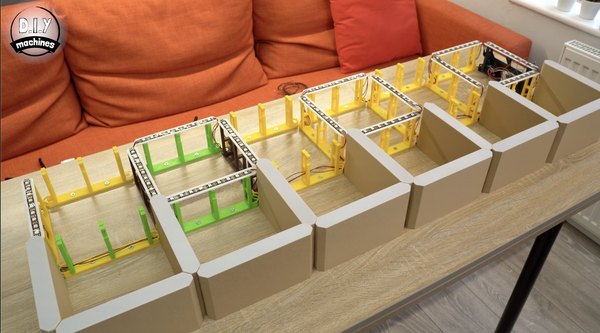

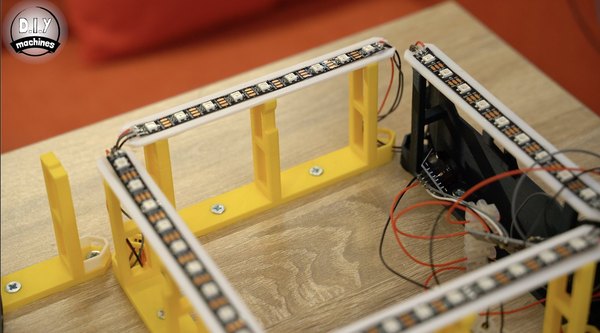

برای جذاب‌تر شدن کار، یه سری ال‌ای‌دی هم زیر قفسه‌ها نصب می‌کنیم. برای این بخش به وسایل زیر نیاز داری:

  • 11 ست سیم به طول 29 سانتی‌متر
  • یک ست سیم به طول 48 سانتی‌متر

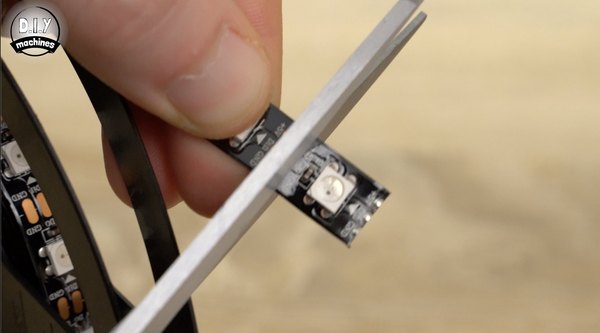

  • 12 عدد ال‌ای‌دی تکی (که از رول برش زدی)
  • یک مقاومت 470 اهم

یادت نره پدهای ال‌ای‌دی و سر سیم‌ها رو حتما قلع‌اندود کنی. روکش‌های ردیف بالا و وسط رو که قبلا نصب کرده بودی، باید موقتا با یه کشش آروم به سمت بالا دربیاری تا بتونیم سیم‌کشی نورپردازی زیرین رو انجام بدیم.

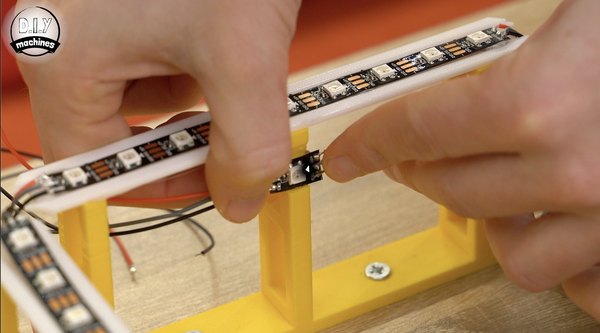

اولین ال‌ای‌دی رو باید روی پایه افقی ردیف بالا، سمت راست نصب کنیم. یه ست سیم 29 سانتی‌متری به هر دو سمت این ال‌ای‌دی تکی لحیم کن و بعد با چسب تو فرورفتگی زیرین پایه پلاستیکی محکمش کن.

باز هم حواست به جهت دیتا باشه! برای ردیف بالای این نورپردازی، فلش‌ها باید از سمت آردوینو دور بشن (دقیقا مثل چیزی که تو تصویر نشون داده شده).

حالا سیم‌ها رو از راهنماهای دو طرف پایه رد کن. یه مقاومت 470 اهم به سیم DIN این ال‌ای‌دی لحیم کن و سر دیگه مقاومت رو ببر به پین D5 آردوینو وصل کن. سیم‌های تغذیه (VCC و GND) این بخش رو هم ببر و تو ترمینال‌های مربوطه جا بزن.

نصب ال‌ای‌دی‌های زیرین رو روی ردیف بالا ادامه بده و بینشون همون سیم‌های 29 سانتی‌متری رو استفاده کن. وقتی به آخر ردیف (ال‌ای‌دی ششم) رسیدی، اون کابل بلند 48 سانتی‌متری رو لحیم کن تا بتونی مسیر رو به ردیف پایین انتقال بدی و دوباره ال‌ای‌دی‌ها رو با سیم‌های 29 سانتی جلو ببری.

از همون دیاگرامی که قبلا بهت دادم کمک بگیر تا مسیر عبور سیم‌ها، سایزها و جهت فلش‌ها رو به راحتی متوجه بشی و هیچ اشتباهی پیش نیاد.

مرحله ۲۲

تست نهایی نورپردازی زیرین

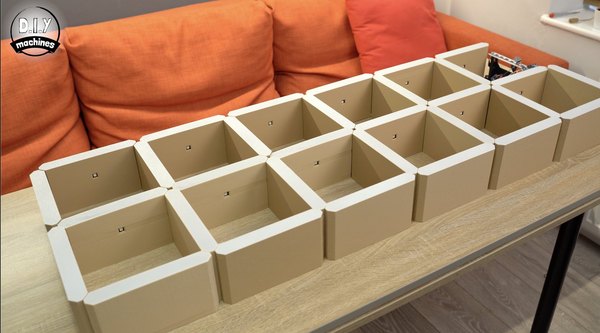

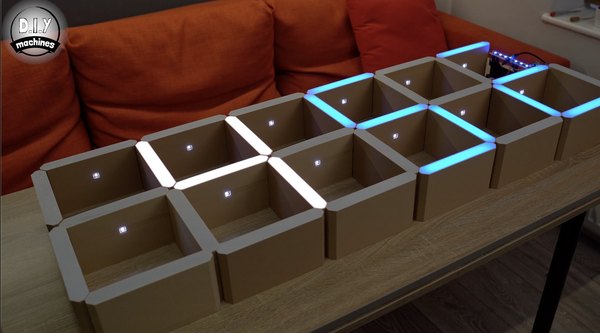

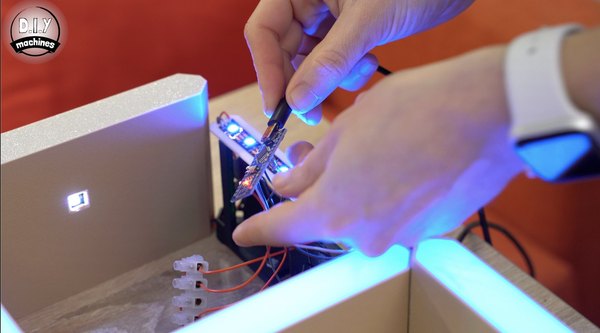

حالا می‌تونی تمام روکش‌های پرینت‌شده رو دوباره سر جاشون برگردونی، به جز اونی که روی محفظه قطعات قرار می‌گیره. آردوینو رو با کابل USB به برق وصل کن؛ می‌بینی که ساعت کامل بالا میاد و نورپردازی‌های زیرین هم به زیبایی کار می‌کنن!

مرحله ۲۳

اتصال منبع تغذیه اصلی

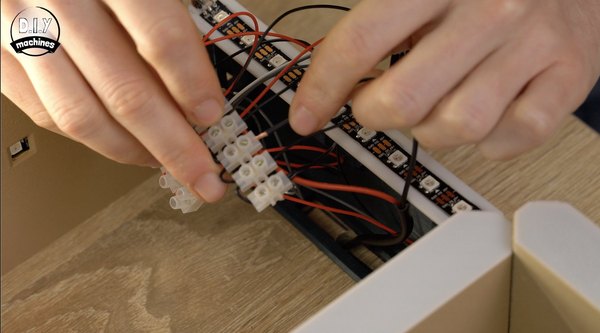

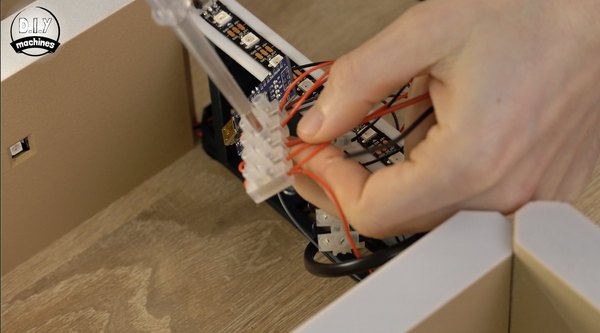

کابل USB رو از آردوینو بکش. کابل منبع تغذیه 5 ولتی که داری رو از همون سوراخی که زیر محفظه قطعات روی تخته دریل کرده بودیم رد کن و بیار داخل. حالا سیم مثبت رو به بلوک ترمینال مثبت و سیم منفی رو به بلوک ترمینال زمین وصل کن. یه‌بار دیگه تمام سیم‌ها رو آروم بکش تا مطمئن بشی هیچ اتصالی شل نیست.

مرحله ۲۴

جایگذاری سنسور تشخیص نور

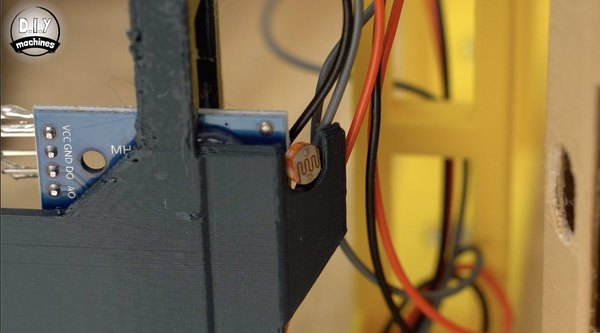

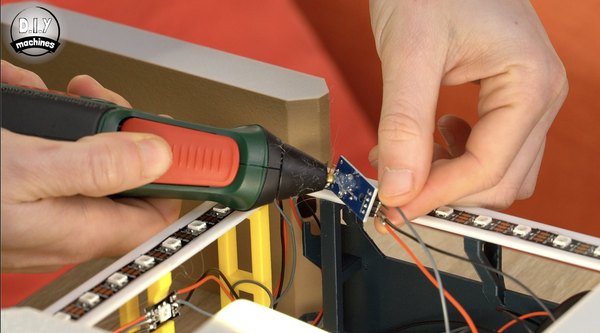

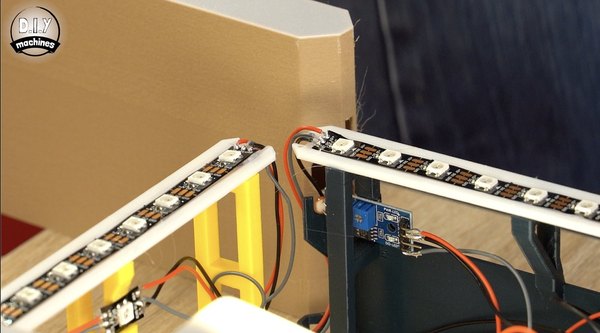

پشت ماژول سنسور نور کمی چسب بزن و اون رو طوری قرار بده که سر سنسور دقیقا داخل بریدگی U شکلی که روی قطعه پرینت‌شده وجود داره، بشینه. حواست باشه که جلوی سنسور کاملا با لبه کار مماس باشه تا وقتی روکش نهایی رو قرار می‌دی، گیر نکنه و جلوی دیدش گرفته نشه.

مرحله ۲۵

مرتب کردن و جانمایی قطعات الکترونیکی

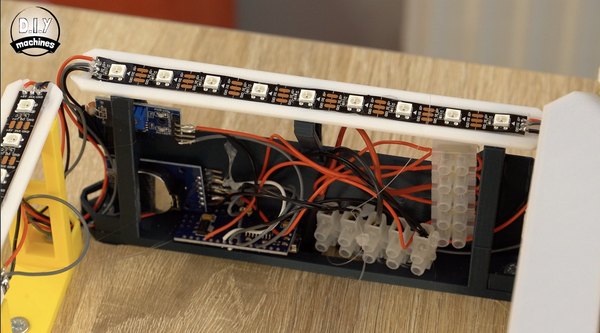

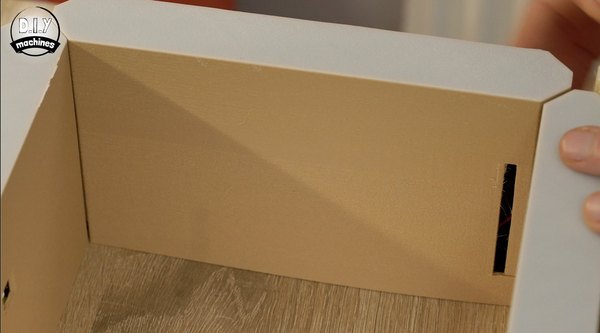

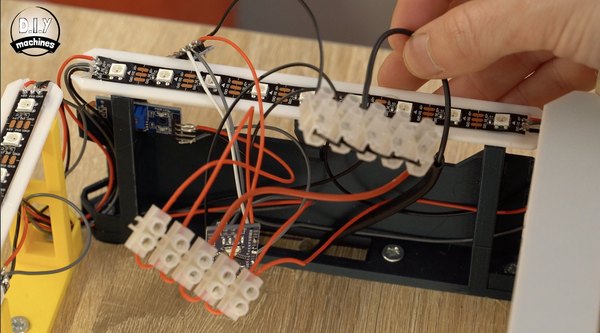

تو این مرحله باید کمی سلیقه به خرج بدی تا همه بردها و قطعات به شکل تمیزی داخل محفظه جا بشن. می‌تونی با استفاده از چسب، قطعات رو روی دیواره‌های داخلی قطعه سه‌بعدی بچسبونی. فرقی نمی‌کنه چطور بچینی، فقط مراقب باش که سیم‌ها خیلی کشیده نشن و تحت فشار نباشن.

عکس‌ها کاملا نشون می‌دن که قبل و بعد از مرتب‌سازی، اوضاع چقدر فرق می‌کنه. وقتی از چیدمانت مطمئن شدی، آخرین روکش (Sleeve5) رو بکش روش تا همه‌چیز مخفی بشه.

مرحله ۲۶

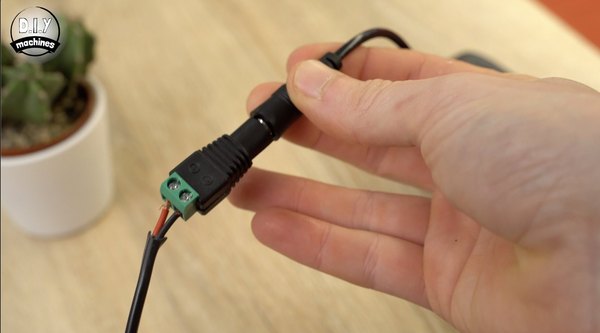

تکمیل برق‌رسانی و نصب ساعت روی دیوار

اون سر کابل برق رو بیار و به پیچ‌های آداپتور 5 ولت وصل کن. دقت کن که مثبت و منفی رو دقیقا همون‌طوری که روی آداپتورت نوشته شده ببندی، چون ممکنه جای پین‌ها روی مدل‌های مختلف فرق کنه.

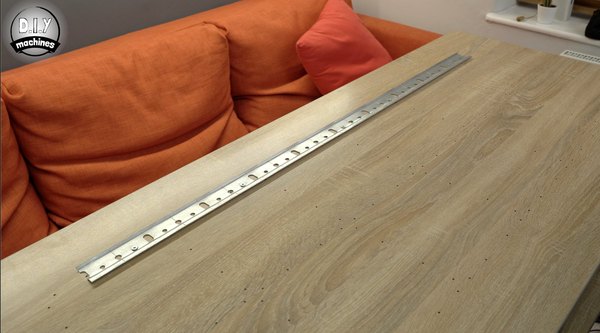

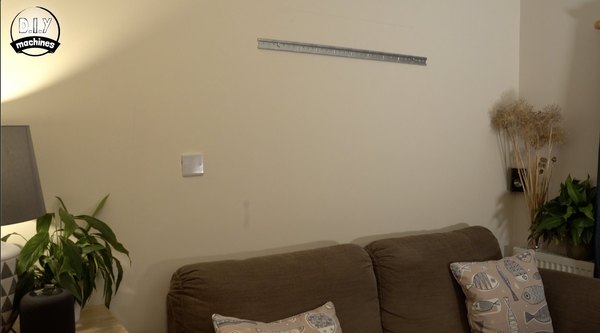

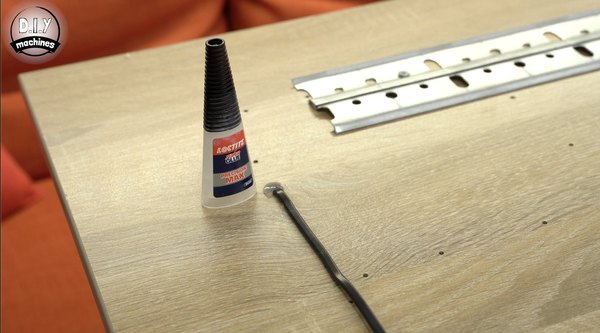

برای نصب این قفسه روی دیوار، از یراق‌های مخفی که معمولا برای کابینت‌های آشپزخونه استفاده می‌شن کمک بگیر. یه سمت یراق روی تخته پیچ می‌شه و سمت دیگه‌اش روی دیوار؛ بعد خیلی راحت قفسه رو روش جا می‌زنی. یه کم چسب قوی هم پشت تخته بزن و کابل برق رو روش فیکس کن تا وزن کابل باعث کشیده شدن سیم‌ها از داخل ترمینال‌های روی مدار نشه.

به عنوان یه ایده جالب، قبل از اینکه قفسه رو روی دیوار نصب کنی، دو تا تکه لاستیکی کوچیک (مثل واشر) پشت لبه پایین قفسه بچسبون تا هم از خط افتادن روی دیوار جلوگیری کنه و هم قفسه رو کاملا موازی با دیوار نگه داره. اگه کابل برقت مشکیه و روی دیوار تو ذوق می‌زنه، می‌تونی از یه داکت کوچیک استفاده کنی یا اینکه روش رو هم‌رنگ دیوار رنگ بزنی.

مرحله ۲۷

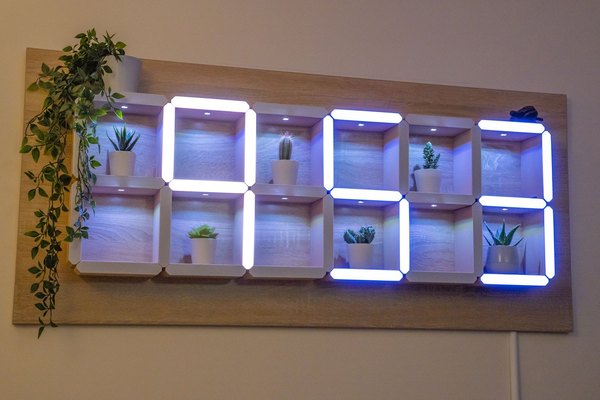

پایان کار: لذت بردن از ساعت هوشمند دست‌ساز!

خسته نباشی! ساختن یه دکوری هوشمند اونم با ترکیب چوب و الکترونیک، تجربه‌ایه که هر روز تکرار نمی‌شه. اگه این ساعت جذاب رو ساختی و تو اتاقت نصب کردی، خیلی خوشحال می‌شیم نظرت و تجربیاتت رو تو بخش کامنت‌های اپلیکیشن آیسی‌مدار برامون بنویسی تا بقیه بچه‌ها هم انگیزه بگیرن. برو بسازش و حسابی حالشو ببر!

فایل‌های پیوست

STL Core2.STL
STL Core4-Arduino.STL
STL LEDMount.STL
