گجت آرامش‌بخش و کنترل تنفس با آردوینو

گجت FearLess یه مربی تنفس فشرده و جمع‌وجوره که طراحی شده تا قبل از موقعیت‌های استرس‌زا، تمرکزت رو برگردونه. مغز متفکر این مدار یه آردوینو نانو هست و اطلاعات روی یه نمایشگر کاراکتری 16×2 نشون داده می‌شه. به جای اینکه تو ذهنت ثانیه‌ها رو بشمری، این دستگاه فازهای دم، حبس نفس و بازدم رو خیلی ساده با یه انیمیشن جذاب روی صفحه بهت نشون می‌ده.

طراحی این گجت طوریه که استفاده ازش سریع و شهودی باشه. فقط با یک کلید فشاری می‌تونی بین حالت‌های مختلف جابه‌جا بشی و تو چند ثانیه تمرین تنفست رو شروع کنی. فرقی نمی‌کنه قبل از یه مسابقه ورزشی باشی یا یه امتحان مهم، این دستگاه مثل یه مربی شخصی کنارت می‌مونه تا آرامشت رو پیدا کنی.

ویژگی‌های کلیدی دستگاه

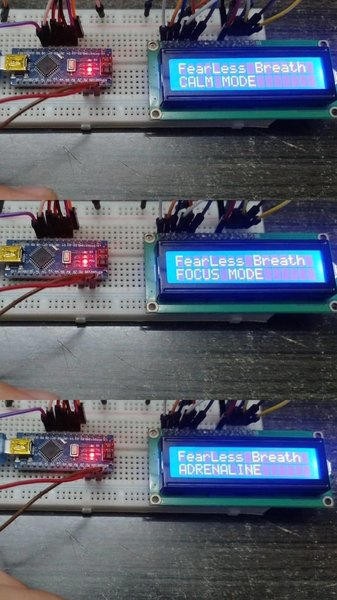

نمایشگر راهنما: دستورالعمل‌های واضحی برای دم، حبس نفس و بازدم به همراه تایمر داره. • انیمیشن تنفس: یه نوار پیشرفت (Progress Bar) روی تصویر داره که با ریتم نفس کشیدنت پر و خالی می‌شه. • حالت‌های مختلف: الگوهای تنفسی متفاوتی برای آرامش، تمرکز یا انرژی گرفتن داره. • کنترل تک‌دکمه‌ای

رابط کاربری ساده‌اش بهت اجازه می‌ده فقط با یه دکمه بین حالت‌ها بگردی و تمرین رو شروع کنی. • ریست سریع: با نگه داشتن دکمه، دستگاه خیلی سریع به صفحه اصلی برمی‌گرده.

مزایای استفاده از این گجت

آماده‌سازی ذهن قبل از شرایط پرفشار • کمک به کنترل تنفس و افزایش تمرکز • رابط کاربری فوق‌العاده ساده برای استفاده در هر مکان • ترکیب جذاب تکنیک‌های ذهن‌آگاهی با الکترونیک دست‌ساز

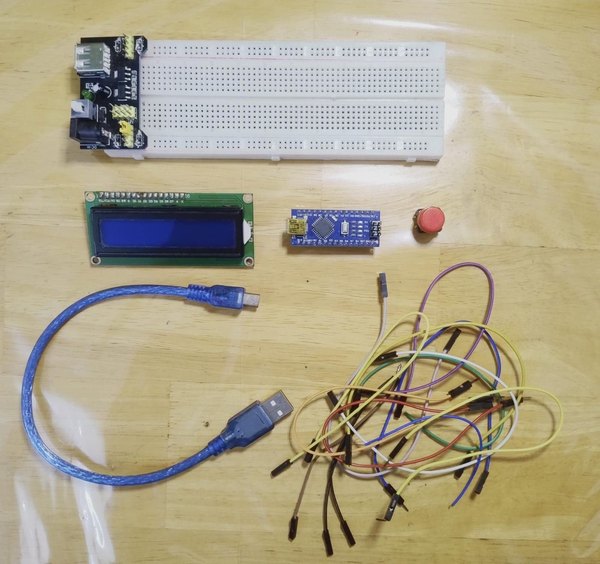

دستگاه FearLess با استفاده از دستورالعمل‌های بصری روی نمایشگر، تو رو در یک چرخه تنفسی کنترل‌شده راهنمایی می‌کنه. کل این سیستم بر پایه سه قطعه اصلی کار می‌کنه: • آردوینو نانو: برنامه روش اجرا می‌شه و زمان‌بندی‌ها رو کنترل می‌کنه. • نمایشگر 16×2: دستورات و انیمیشن‌ها رو نشون می‌ده. • کلید فشاری: بهت اجازه می‌ده حالت‌ها رو عوض کنی و دستگاه رو کنترل کنی.

چرخه تنفسی چطور کار می‌کنه؟

دستگاه یه الگوی تکرارشونده رو دنبال می‌کنه: دم ← حبس نفس ← بازدم. زمان هر کدوم از این فازها به حالت تنفسی‌ای که انتخاب کردی بستگی داره. آردوینو تمام این زمان‌بندی‌ها رو مدیریت می‌کنه و نمایشگر رو ثانیه‌به‌ثانیه آپدیت می‌کنه.

راهنمای روی نمایشگر LCD

روی نمایشگر دو نوع اطلاعات می‌بینی. خط اول (فاز تنفس و تایمر): نشون می‌ده تو کدوم مرحله‌ای و چقدر زمان مونده. (مثلا: Inhale 4) خط دوم (انیمیشن تنفس):

یه نوار پیشرفت رو نشون می‌ده که موقع دم پر می‌شه و موقع بازدم خالی می‌شه. این‌طوری بدون اینکه ثانیه‌ها رو بشمری، می‌تونی ریتم رو حفظ کنی.

کنترل همه‌چیز فقط با یک کلید

برای اینکه تو شرایط استرس‌زا گیج نشی، همه‌چیز با یه دکمه کنترل می‌شه: • فشار کوتاه (Short Press) ← تغییر حالت تنفس • فشار طولانی (Long Press) ← شروع تمرین • نگه داشتن دکمه وسط تمرین ← توقف و برگشت به صفحه اصلی این رابط کاربری ساده، دستگاه رو به یه مربی تنفس همیشه آماده تبدیل می‌کنه.

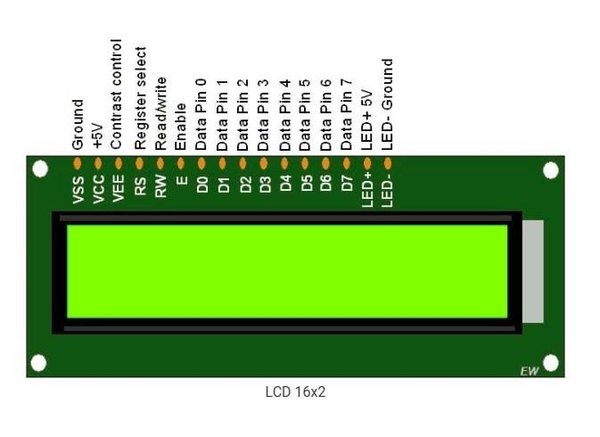

نمایشگر 16×2 کلا 16 تا پایه داره که برای تغذیه، کنترل، دیتا و نور پس‌زمینه استفاده می‌شن. تو این پروژه ما نمایشگر رو تو حالت 4-بیتی (4-bit mode) راه‌اندازی می‌کنیم تا پین‌های کمتری از آردوینو اشغال بشه.

پایه‌های تغذیه (Power)

پایه VSS ← وصل می‌شه به GND • پایه VDD ← وصل می‌شه به 5 ولت آردوینو • پایه VO ← برای تنظیم کنتراست (برای ساده شدن کار مستقیم بزن به GND)

پایه‌های کنترلی (Control)

پایه RS ← تعیین می‌کنه دستور بفرستیم یا متن • پایه RW ← وصل می‌شه به GND (چون فقط می‌خوایم بنویسیم) • پایه E ← به نمایشگر اجازه خوندن دیتا رو می‌ده

پایه‌های دیتا (حالت 4-بیتی)

D4 • D5 • D6 • D7

پایه‌های نور پس‌زمینه (Backlight)

پایه A (آند) ← وصل می‌شه به 5 ولت • پایه K (کاتد) ← وصل می‌شه به GND تو قدم بعدی تمام این پایه‌ها رو به آردوینو وصل می‌کنیم.

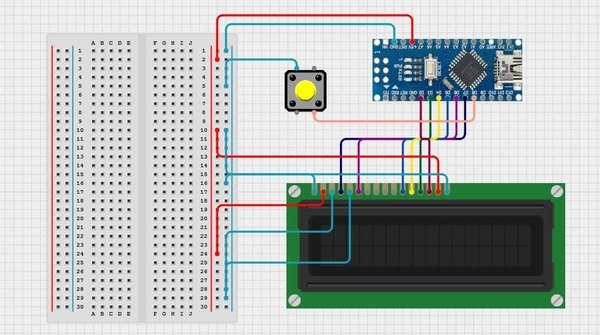

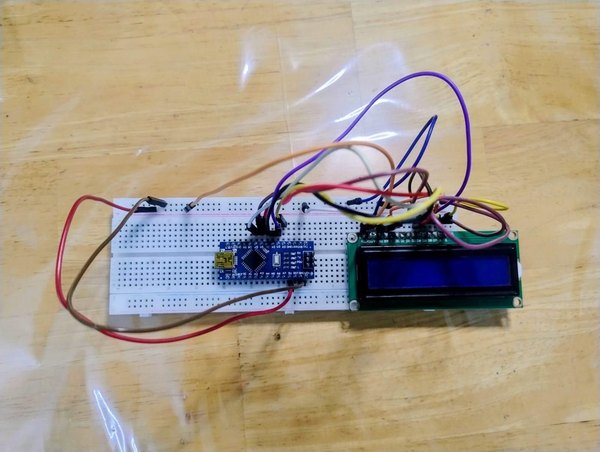

حالا وقتشه که مدار اصلی دستگاه FearLess رو مونتاژ کنیم. اول برق بردبورد رو از آردوینو می‌گیریم و بعد نمایشگر رو سیم‌کشی می‌کنیم.

تامین برق بردبورد

اول آردوینو نانو رو به ریل‌های تغذیه بردبورد وصل کن: • پایه 5 ولت آردوینو ← ریل مثبت (+) بردبورد • پایه GND آردوینو ← ریل منفی (-) بردبورد حالا کل بردبورد برق داره و می‌تونیم قطعات رو تغذیه کنیم.

اتصالات تغذیه نمایشگر

پایه‌های تغذیه LCD رو به ریل‌های بردبورد وصل کن: • پایه VSS ← ریل منفی (GND) • پایه VDD ← ریل 5 ولت (مثبت) • پایه VO ← ریل منفی (برای کنتراست ساده)

سیم‌کشی پایه‌های کنترلی

این پایه‌ها به آردوینو اجازه می‌دن به نمایشگر فرمان بده: • پایه RS ← پین D7 آردوینو • پایه RW ← ریل منفی (GND) • پایه E ← پین D6 آردوینو

سیم‌کشی پایه‌های دیتا (حالت 4-بیتی)

پایه D4 ← پین D5 آردوینو • پایه D5 ← پین D4 آردوینو • پایه D6 ← پین D3 آردوینو • پایه D7 ← پین D2 آردوینو

راه‌اندازی نور پس‌زمینه

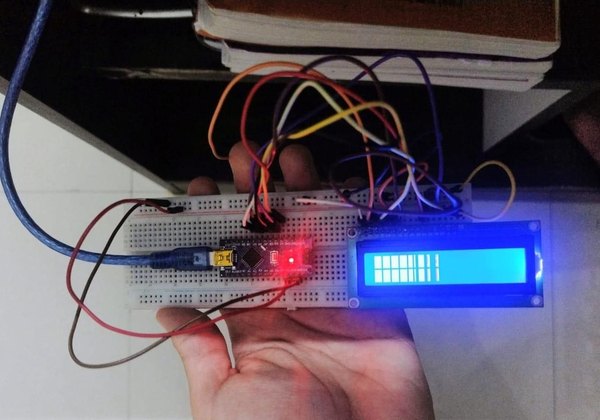

تو بعضی ماژول‌ها این پایه‌ها با A و K مشخص شدن: • پایه A ← ریل 5 ولت • پایه K ← ریل منفی (GND) وقتی همه اتصالات رو انجام دادی، آردوینو رو با کابل USB به کامپیوتر بزن. نور پس‌زمینه LCD باید روشن بشه که نشون می‌ده مدارت برق داره.

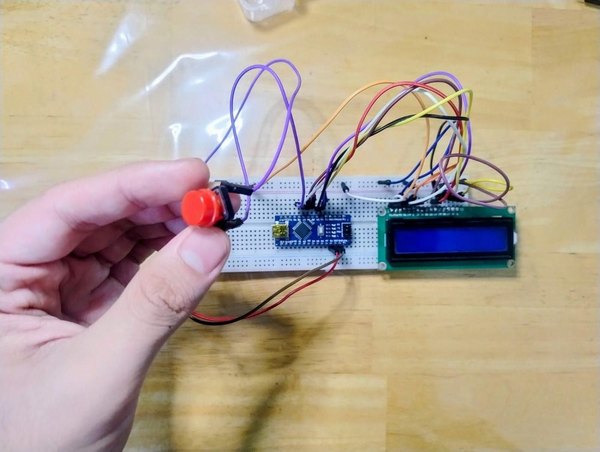

برای تعامل با دستگاه، فقط به یه کلید فشاری نیاز داریم. این دکمه بهت اجازه می‌ده حالت تنفس رو عوض کنی، تمرین رو شروع کنی و هر وقت خواستی متوقفش کنی.

نحوه سیم‌کشی کلید

کلید رو روی بردبورد قرار بده و اتصالاتش رو این‌طور انجام بده: • یک سمت کلید ← پین D8 آردوینو • سمت دیگه کلید ← ریل منفی (GND) ما تو کدنویسی از مقاومت پول‌آپ داخلی (Internal Pull-up) آردوینو استفاده می‌کنیم. یعنی تو حالت عادی پین D8 ولتاژ HIGH داره و وقتی دکمه رو فشار می‌دی LOW می‌شه. به همین خاطر، نیازی به اضافه کردن مقاومت خارجی توی مدار نداریم!

عملکردهای مختلف دکمه

کل دستگاه با همین یه دکمه کنترل می‌شه: • فشار کوتاه ← تغییر حالت‌های تنفسی • فشار طولانی ← شروع تمرین • نگه داشتن دکمه وسط تمرین ← توقف و برگشت به صفحه اصلی این رابط کاربری خیلی سرراست و بدون پیچیدگی طراحی شده تا تو لحظات استرس‌زا گیجت نکنه.

حالا که سخت‌افزارمون تکمیله، وقتشه برنامه‌ای که روح این دستگاهه رو روی آردوینو آپلود کنیم. این کد چرخه‌های تنفسی رو کنترل می‌کنه، نمایشگر رو آپدیت می‌کنه و وضعیت دکمه رو می‌خونه.

کتابخانه نمایشگر LCD

برای کنترل نمایشگر 16×2 ما از کتابخانه LiquidCrystal استفاده می‌کنیم. این کتابخانه به صورت پیش‌فرض روی نرم‌افزار Arduino IDE نصبه و نیازی به دانلود جداگانه نداره. توی کد هم با دستور `#include <LiquidCrystal.h>` فراخوانی می‌شه تا بتونیم به راحتی متن‌ها و دستوراتمون رو روی صفحه بفرستیم.

آماده‌سازی نرم‌افزار Arduino IDE

1. آردوینو نانو رو با کابل USB به سیستم وصل کن.
2. نرم‌افزار Arduino IDE رو باز کن.
3. از منوی Tools و بخش Board، گزینه Arduino Nano رو انتخاب کن.

مسیر: Tools ← Board ← Arduino Nano

1. اگه از بردهای نانو کلون (Clone) استفاده می‌کنی، حتما پردازنده زیر رو انتخاب کن:

مسیر: Tools ← Processor ← ATmega328P (Old Bootloader)

1. در نهایت پورت مناسب رو هم از منوی Port تیک بزن.

آپلود کردن برنامه

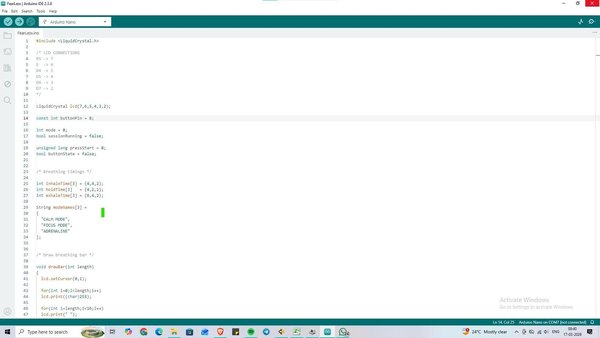

یه اسکچ جدید تو نرم‌افزار باز کن و کدهای پروژه FearLess رو توش کپی کن. بعد روی دکمه Upload کلیک کن. بعد از اینکه آپلود با موفقیت تموم شد، باید صفحه اصلی (Home Screen) رو روی LCD ببینی.

این یعنی دستگاه با موفقیت راه‌اندازی شده! (معمولا سورس‌کدها تو فایل‌های ضمیمه پروژه قرار دارن و می‌تونی از همونجا دانلودشون کنی.)

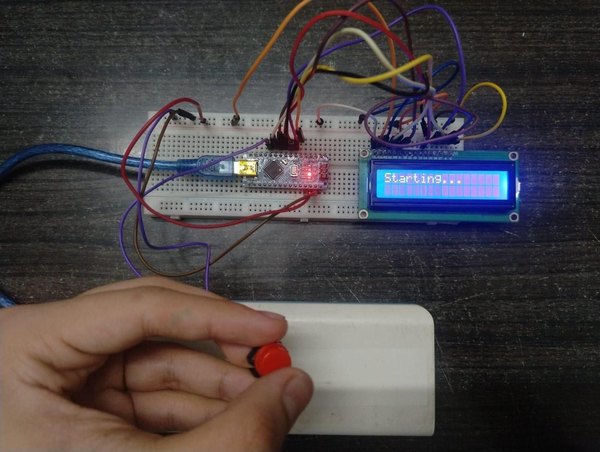

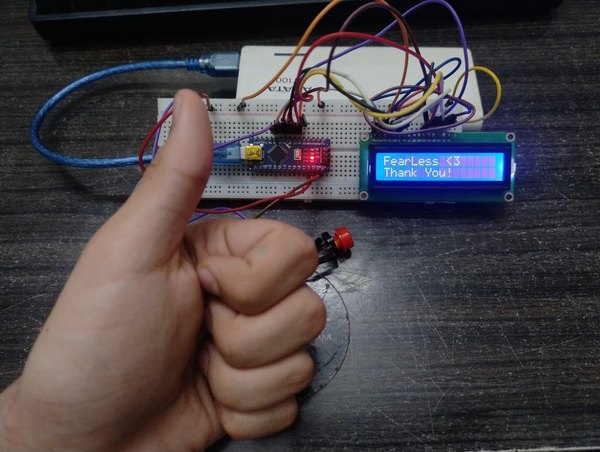

با تکمیل مدار و آپلود کد، دستگاه FearLess آماده‌ست تا تو رو برای یه نفس عمیق راهنمایی کنه. دستگاه رو می‌تونی با کابل USB یا یه پاوربانک جیبی روشن کنی. وقتی روشن می‌شه، روی نمایشگر صفحه اصلی رو می‌بینی که حالت تنفسی فعلی رو نشون می‌ده. همه‌چیز با همون یه دکمه کنترل می‌شه.

مرور سریع کنترل‌ها

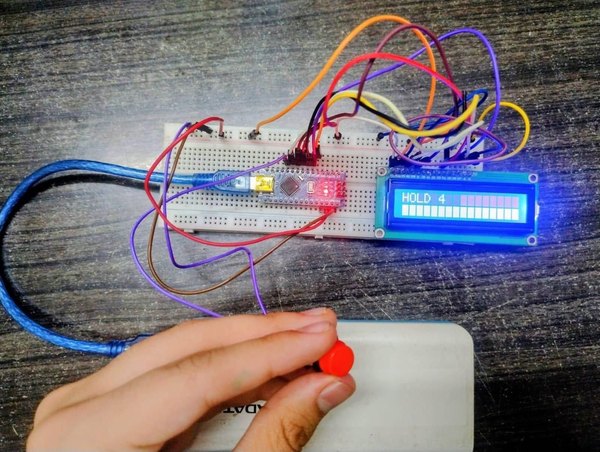

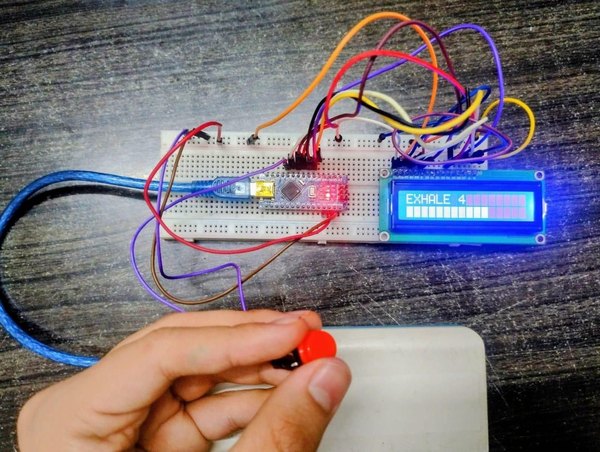

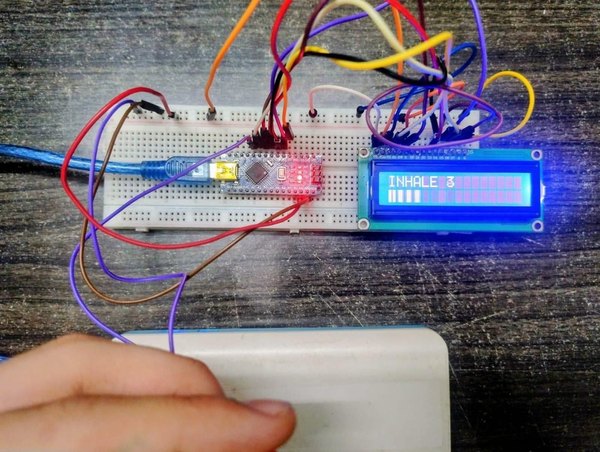

فشار کوتاه ← تغییر حالت بین الگوهای تنفسی • فشار طولانی ← شروع تمرین تنفس • نگه داشتن دکمه وسط تمرین ← توقف و برگشت به صفحه اول وقتی تمرین شروع می‌شه، LCD با متن‌های واضح و یه انیمیشن جذاب بهت می‌گه که کی نفس بکشی (INHALE) و کی نفست رو نگه داری. مثلا می‌نویسه: INHALE 4 ██████

فقط کافیه به صفحه نگاه کنی و با ریتم پر و خالی شدن نوار روی تصویر، نفس بکشی: دم ← حبس نفس ← بازدم. با این گجت دیگه نیازی نیست تو شرایط پر از استرس ذهنت رو درگیر شمردن ثانیه‌ها کنی.

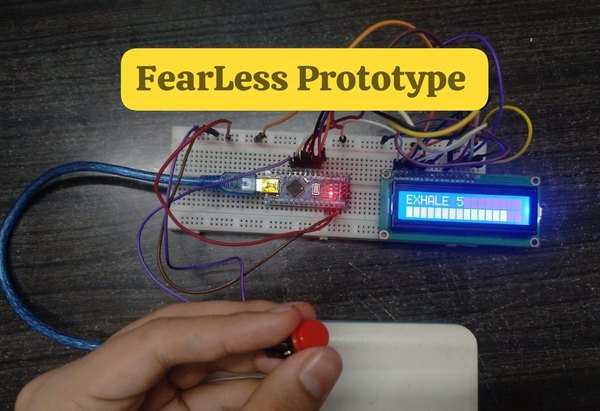

این نسخه‌ای که ساختیم یه نمونه اولیه روی بردبورده که هدفش نشون دادن ایده اصلی با ساده‌ترین قطعات الکترونیکی بود. حتی تو همین حالت هم دستگاه به خوبی کار می‌کنه و دستورات و انیمیشن‌ها رو دقیق نشون می‌ده. در واقع همین بردبورد ساده، اثبات می‌کنه که ایده ما کاملا عملیه. اما چشم‌انداز ما برای FearLess خیلی فراتر از یه بردبورده.

به خاطر محدودیت دسترسی به ابزارهایی مثل پرینتر سه‌بعدی، تو این آموزش براش قاب نساختیم و تمرکز اصلیمون روی عملکرد بی‌نقص مدار و کدهای آردوینو بود.

ولی اگه بخوای این پروژه رو توسعه بدی، می‌تونی تبدیلش کنی به یه دستگاه کوچیک و قابل‌حمل که به راحتی تو جیب یا کیفت جا بشه تا قبل از ارائه‌ها، امتحانات یا مسابقات همیشه همراهت باشه.

قابلیت‌هایی برای نسخه‌های بعدی

چندتا ایده خفن برای آینده این پروژه: • طراحی یه قاب سه‌بعدی جمع‌وجور برای مخفی کردن سیم‌ها • اضافه کردن سیستم شارژ و باتری لیتیومی برای قابل‌حمل شدن • استفاده از موتور ویبره یا ال‌ای‌دی برای راهنمایی تنفس بدون نیاز به نگاه کردن به صفحه • تبدیلش به یه گجت پوشیدنی مثل گیره لباس یا مچ‌بند • اضافه کردن الگوهای تنفسی بیشتر برای شرایط استرسی مختلف

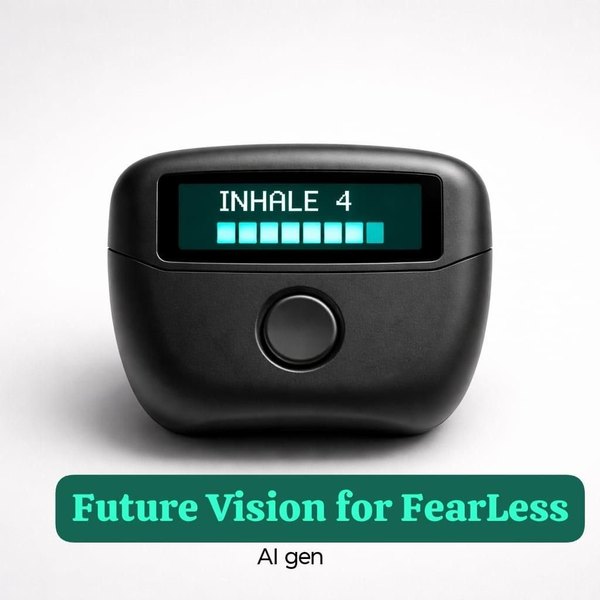

برای اینکه ایده روشن‌تر بشه، یه طرح کانسپت هم طراحی کردم که نشون می‌ده نسخه نهایی چقدر می‌تونه مینیمال و جیبی باشه. هدف اینه که FearLess تبدیل بشه به یه رفیق همیشگی برای کنترل ترس و استرس.

ایده گجت FearLess از یه سوال ساده شروع شد: وقتی کنترل تنفس می‌تونه ذهن رو تو شرایط سخت آروم کنه، آیا می‌شه دستگاهی ساخت که این پروسه رو راحت‌تر کنه؟

با استفاده از چندتا قطعه ساده و یه برد آردوینو نانو، تو این پروژه نشون دادیم که چطور می‌شه تکنیک‌های تنفسی و ذهن‌آگاهی رو تبدیل به یه ابزار کاربردی کرد. حتی به عنوان یه نمونه اولیه، این گجت به خوبی نشون می‌ده که الکترونیک چطور می‌تونه تو شرایط پرفشار به دادمون برسه.

مرسی که تا آخر این آموزش با آیسی‌مدار همراه بودی. امیدوارم این پروژه بهت انگیزه بده تا هم با الکترونیک بیشتر کار کنی و هم تمرینات تنفسی رو جدی‌تر بگیری. اگه سوالی داری یا ایده‌ای برای بهتر شدن این گجت به ذهنت رسیده، حتما تو بخش کامنت‌ها برامون بنویس. خیلی خوشحال می‌شیم نظراتت رو بخونیم!
