تقویت‌کننده سیگنال موبایل برای شبکه‌های 4G و 3G

+2

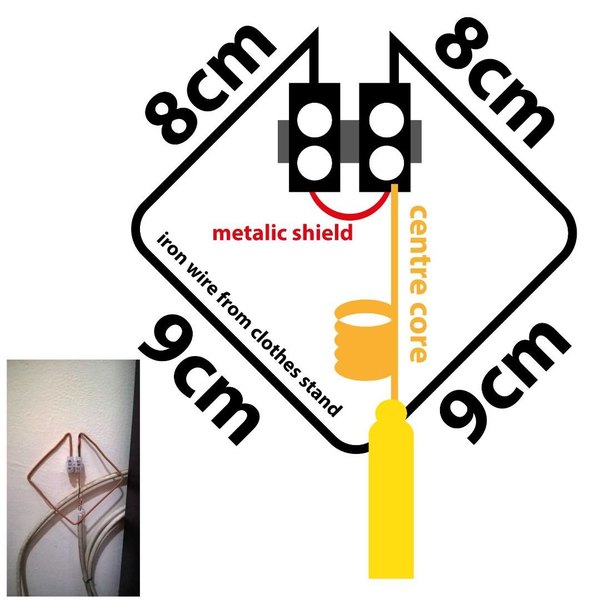

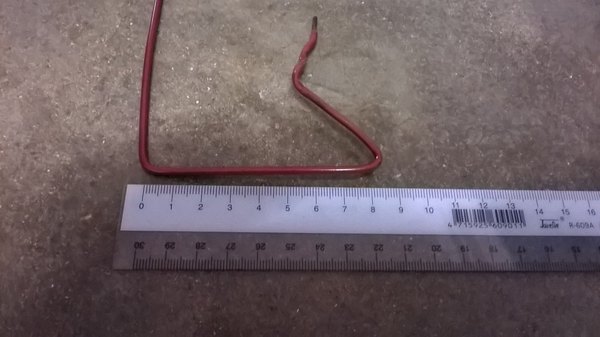

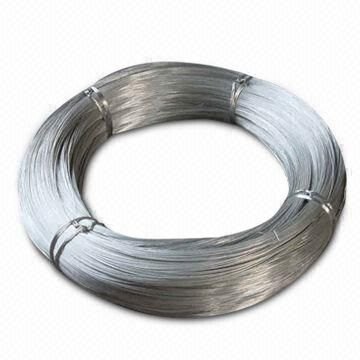

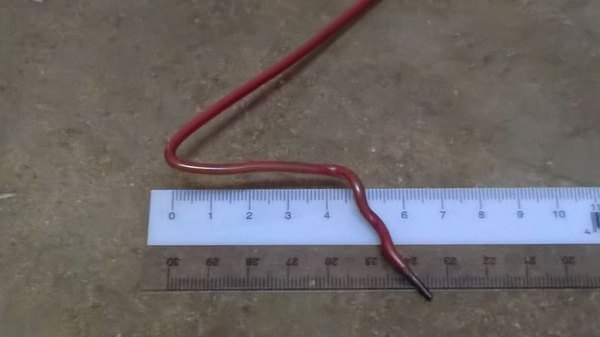

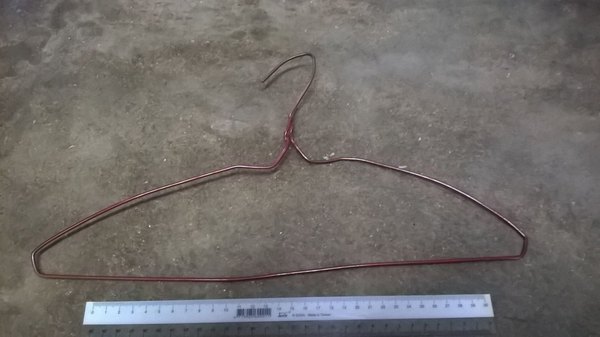

اول از همه باید سراغ سیم چوب‌لباسی بریم تا بخش مربوط به گیرنده 3G رو بسازیم. اگه سیمت روکش رنگ داره نیازی نیست کلش رو لخت کنی، فقط جاهایی که اتصال برقرار می‌شه کافیه. سیم رو با انبردست یا با دست کاملا صاف کن. حالا از یه سر سیم شروع کن و 4 سانتی‌متر رو با زاویه 45 درجه خم کن.

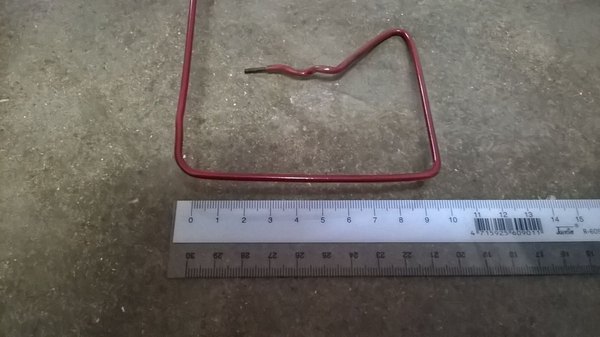

1. بعد از اون، 8 سانتی‌متر جلوتر رو با زاویه 90 درجه به سمت داخل خم کن.
2. حالا 9 سانتی‌متر دیگه رو با زاویه 90 درجه به داخل فرم بده.
3. دوباره 9 سانتی‌متر جلوتر رو با همون زاویه 90 درجه خم کن.
4. بخش بعدی رو هم روی 8 سانتی‌متر با زاویه 90 درجه تا کن.
5. خم آخر هم باید دقیقا مثل اولی 4 سانتی‌متر با زاویه 45 درجه باشه. حالا دو تا سر 4 سانتی‌متری رو بذار داخل ترمینال برق و پیچ‌هاش رو سفت کن.

حواست باشه که اون قسمت‌های 4 سانتی‌متری که میره تو ترمینال، باید حتما بدون روکش رنگ باشه تا رسانایی خوبی داشته باشیم. ما به دو تا از این آنتن‌ها نیاز داریم، پس یکی دیگه هم با همین ابعاد بساز. کلا یه دونه چوب‌لباسی برای ساخت جفتشون کفایت می‌کنه.

حالا نوبت آماده‌سازی کابل کواکسیاله. حدود 15 تا 20 سانت از روکش پلاستیکی کابل رو لخت کن تا به شیلد فلزی یا همون توری‌های دور کابل برسی. این توری‌ها رو دور نریز؛ قراره به عنوان یه اتصال مهم ازشون استفاده کنیم. قشنگ جمعشون کن تا شبیه یه سیم ضخیم بشن.

شیلد بافته شده رو مستقیم بکن داخل یکی از پین‌های ترمینال و سفتش کن. بعدش عایق پلاستیکی سفید روی مغزی کابل رو هم با دقت جدا کن تا سیم مفتولی وسط کابل آزاد بشه.

حالا باید مغزی کابل رو به شکل فنر دربیاری. از 5 سانت مونده به نوک سیم شروع کن و اون رو دور یه پیچ‌گوشتی بپیچ تا حالت فنری بگیره. برای شبکه 2G این کار عالیه.

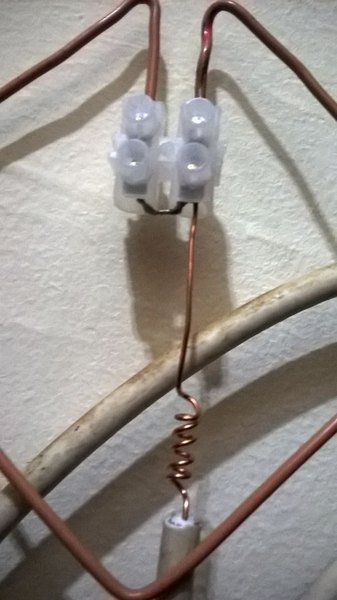

نوک این سیم فنری باید حتما به بدنه آهنی آنتنی که ساختی وصل بشه و توی ترمینال محکم بشه. یادت نره اتصالات رو حسابی چک کنی که شل نباشن.

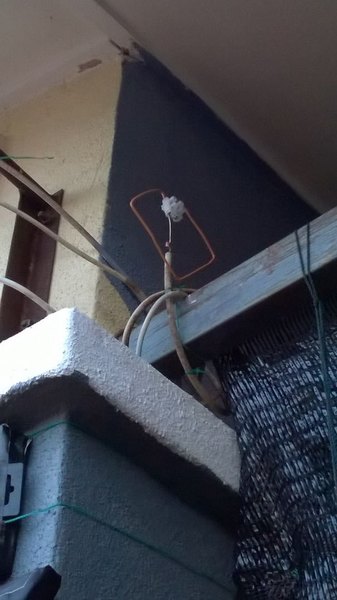

برای دریافت بهتر شبکه 4G، مغزی کابل آنتن بیرون خونه رو 7 دور، و مغزی آنتن داخل خونه رو 5 دور بپیچ. حالا با گوشیت بگرد دنبال جایی تو حیاط یا پشت‌بام که سیگنال قوی‌تری داره تا آنتن بیرونی رو اونجا بذاری. بهترین جا نقطه‌ایه که حداقل 3 خط پر و پایدار روی حالت 2G بهت بده و سیگنال مدام بالا و پایین نپره.

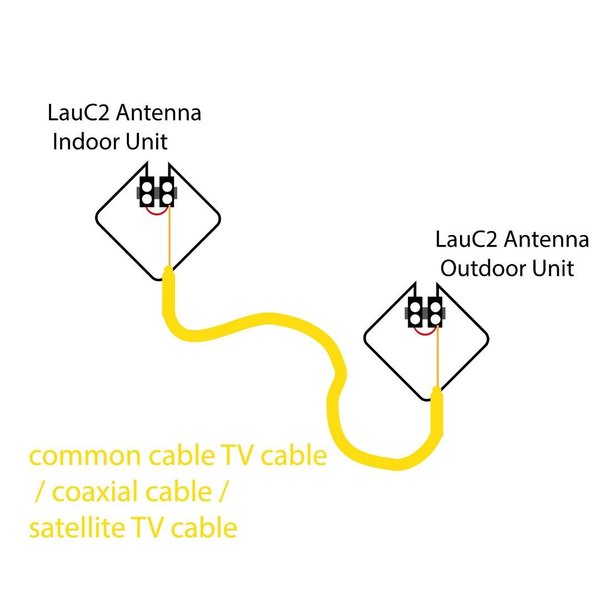

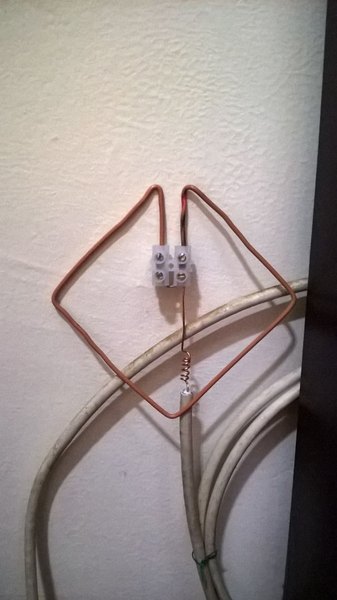

اگه گیرندگی هنوز ضعیف بود، می‌تونی تعداد دورهای سیم فنری آنتن بیرونی رو دونه دونه زیاد کنی تا به بهترین حالت برسی. پس در نهایت یه سر کابل میره روی پشت‌بام توی فضای باز، و سر دیگه‌ش میاد داخل خونه هر جا که خودت راحت‌تری. وقتی کار تموم شد، هر دو سر کابل باید به آنتن‌هایی که ساختی وصل شده باشن؛ درست مثل عکس.

آنتن بیرون رو طوری تنظیم کن که سطح صافش رو به دکل مخابراتی منطقه باشه. گوشیت رو بذار روی حالت 2G و زاویه آنتن رو اونقدر تغییر بده تا بهترین سیگنال رو بگیری. آنتن‌ها رو از توری‌های فلزی و وسایل وایرلس دور نگه دار. اگه منطقه‌تون رعدوبرق زیاده، آنتن بیرونی رو جای امنی نصب کن.

آنتن داخلی رو ترجیحا تو ارتفاع یا مرکز سقف خونه نصب کن. فقط حواست باشه که باید کاملا عمودی یا کاملا افقی قرار بگیره. دلیلش چیه؟ چون اگه آنتن عمودی باشه و گوشیت رو هم عمودی بگیری، قوی‌ترین سیگنال ممکن رو دریافت می‌کنی.

توی تست‌ها، گوشی‌های ساده‌تر روی حالت 2G آنتن‌دهی فوق‌العاده‌ای داشتن. حتی تا 20 متر دورتر از آنتن داخلی هم سیگنال پایداری دریافت می‌شد. گوشی‌های هوشمند معمولا گیرنده‌های ضعیف‌تری دارن اما بازم تا چند متر نزدیک آنتن، فول‌سیگنال می‌شن.

اگه قاب گوشیت خیلی ضخیمه درش بیار، چون بعضی قاب‌ها خودشون قاتل سیگنال هستن! برای تست کیفیت، با یکی تماس بگیر و شفافیت صدا رو چک کن. قسمت‌های لخت آنتن نباید به دیوار یا سطوح رسانا بچسبن. اگه می‌خوای قدرت دقیق سیگنال رو ببینی، برو تو تنظیمات مخفی گوشیت.

1. توی گوشی‌های ویندوزی و نوکیا کد ##3282# رو شماره‌گیری کن.
2. توی آیفون کد *3001#12345#* رو بزن.
3. توی اندروید هم برو به تنظیمات، درباره تلفن و بخش وضعیت شبکه رو چک کن.

هرچی عدد به 50dB- نزدیک‌تر باشه، یعنی سیگنالت قدرتمندتر و باکیفیت‌تره.

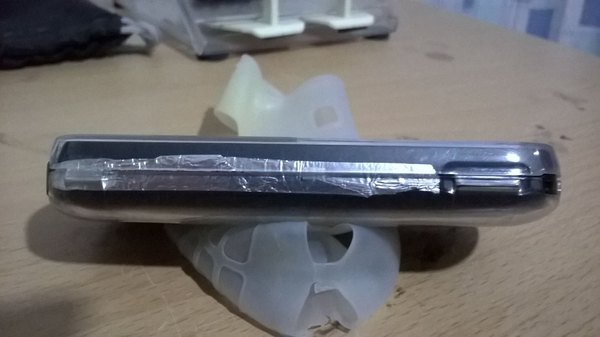

یه ترفند خیلی ساده هم وجود داره که می‌تونه به تقویت سیگنال 2G گوشیت کمک کنه. کافیه یه تیکه کوچیک فویل آلومینیومی نازک رو به اندازه لبه‌های گوشیت ببری و زیر قاب (سمت راست یا چپ) مخفی کنی. توی عکس می‌تونی ببینی که این فویل چطور زیر یه قاب شفاف سیلیکونی قرار گرفته و نقش یه بازتاب‌دهنده رو بازی می‌کنه.

راستی یادت نره که خیلی وقت‌ها، هندزفری سیمی گوشی هم می‌تونه نقش یه آنتن کمکی رو بازی کنه و خیلیا از این موضوع بی‌خبرن!

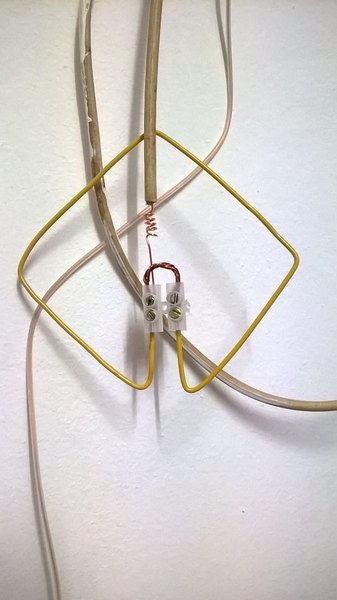

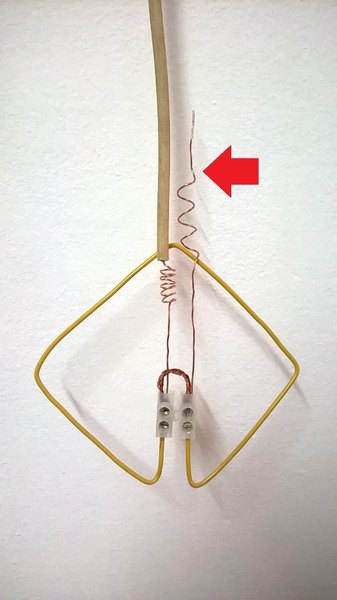

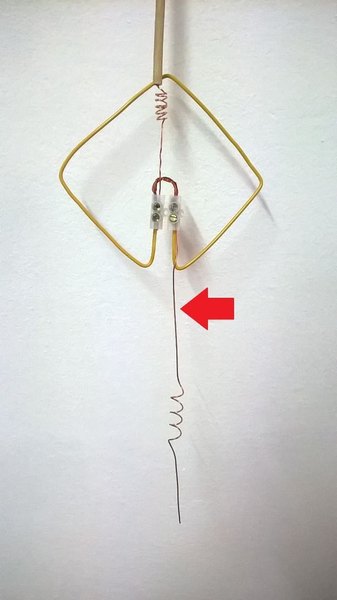

برای اینکه گیرندگی آنتن داخل خونه رو بازم بهتر کنیم، می‌تونیم یه ترفند دیگه هم بزنیم که توی عکس‌ها مشخصه. یه تیکه سیم مفتولی 30 سانتی‌متری بردار، 5 سانت از سرش رو آزاد بذار و بقیه‌ش رو حدود 4 دور روی یه مداد بپیچ تا فنری بشه. بعد این سیم رو به یکی از اتصالات آنتن داخلی وصل کن.

شاید این کار قدرت سیگنال رو خیلی فضایی بالا نبره، اما توی تست‌ها نشون داده که کیفیت دریافت دیتا رو تا حد خوبی پایدارتر می‌کنه.

+15

اگه دنبال یه نتیجه حرفه‌ای‌تر هستی، می‌تونی سراغ نسخه دوم بری که طراحی سه‌بعدی داره و سه تا آنتن رو توی یه ساختار ترکیب کرده. این مدل نتیجه عالی‌تری میده به شرطی که بیرون خونه خوب نصب بشه. برای ساخت بدنه اصلی این نسخه پیشرفته باید این مراحل رو بری:

1. سیم چوب‌لباسی رو کاملا صاف کن.
2. 4 سانت اول رو با زاویه 45 درجه خم کن (رنگ این قسمت باید تراشیده بشه).
3. 8 سانت بعدی رو 90 درجه به داخل خم کن.
4. 9 سانت بعدی رو 90 درجه به داخل خم کن.
5. دوباره 9 سانت رو 90 درجه به داخل فرم بده.
6. 8 سانت دیگه رو هم 90 درجه خم کن.
7. حالا از همون نقطه خم، کل مسیر رو 90 درجه بچرخون تا سه‌بعدی بشه.
8. 9 سانت جلوتر رو 90 درجه خم کن.
9. 10 سانت رو 90 درجه خم کن.
10. دوباره 10 سانت دیگه رو 90 درجه خم کن.
11. 9 سانت جلوتر هم یه خم بزن.
12. خم آخر رو مثل اولی 4 سانت با زاویه 45 درجه به داخل بزن و رنگش رو پاک کن.
13. دو سر 4 سانتی‌متری رو بذار تو ترمینال و محکم کن.
14. با این کار آنتن داخلی و خارجی 3G رو توی یه مجموعه یکپارچه ساختی.

حالا برای بخش دوم این مدار باید این کار رو انجام بدی:

1. می‌تونی از همون آنتن مرحله اول استفاده کنی.
2. دو سر سیم رو حدود 1 سانت لخت کن تا توی ترمینال جا بشه.
3. هر دو سر رو 90 درجه به سمت جلو خم کن.
4. این قطعه رو به صورت افقی وسط ساختار قبلی ببند.
5. اون رو ببر ته ترمینال و پیچش رو سفت کن.

بخش سوم هم که همون گیرنده اصلی ماست:

1. برای این بخش از همون کابل استفاده می‌کنیم.
2. 7 دور فنر برای بیرون و 5 دور برای داخل می‌پیچیم.
3. طولش رو طوری تنظیم کن که به بخش پایینی آنتن اول برسه.
4. در نهایت بکنش داخل ترمینال و سفتش کن.

یه نکته جالب: با کمی مهارت می‌تونی کل این ساختار رو با یه تیکه سیم یکپارچه و بدون برش زدن بسازی. ضمنا تغییر دادن زاویه آنتن‌ها می‌تونه کیفیت گیرندگی رو بهتر کنه.

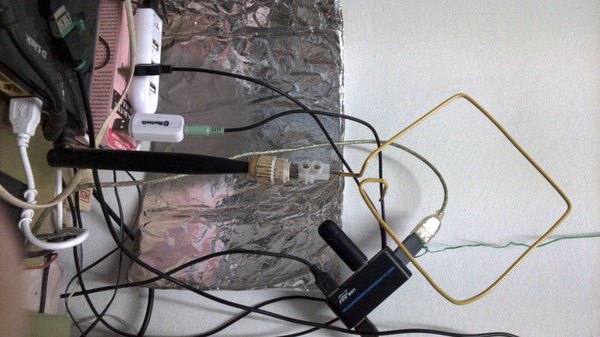

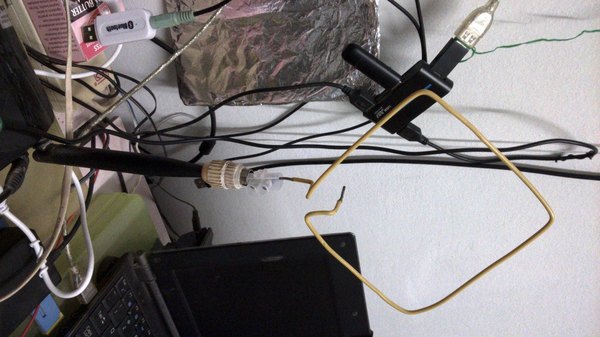

جالبه بدونی که این ایده فقط برای موبایل نیست! می‌تونی همین ساختار فنری رو روی آنتن مودم وای‌فای خونه هم پیاده کنی. من این کار رو روی مودم Dlink خودم انجام دادم و نتیجه‌ش فوق‌العاده بود. با نصب این سیم روی آنتن فابریک، سیگنال اینترنت به راحتی از دیوارهای بتنی ضخیم عبور می‌کنه.

حتما این پروژه رو بساز و نتیجه‌ش رو تو شبکه‌های اجتماعی به اشتراک بگذار تا بقیه هم از شر آنتن‌دهی ضعیف خلاص بشن. خوشحال می‌شیم این ترفند رو از طرف تیم آیسی‌مدار به دوستای گیک خودت معرفی کنی!
