راه‌اندازی پخش‌کننده فایل صوتی WAV با آردوینو

+1

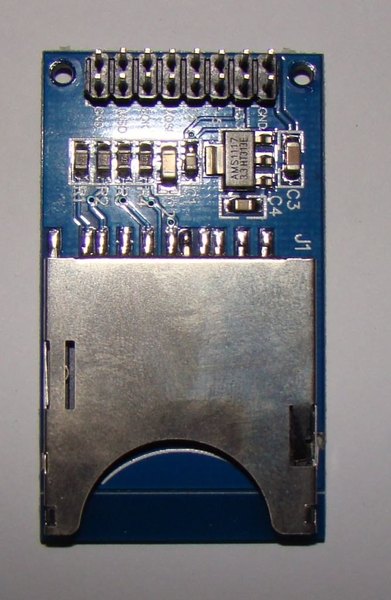

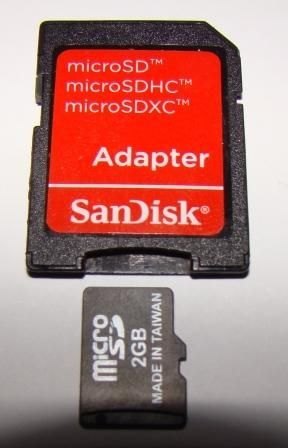

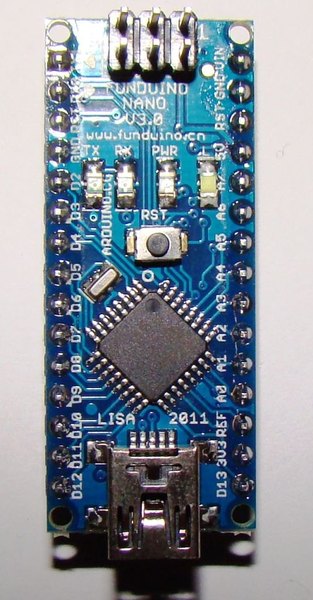

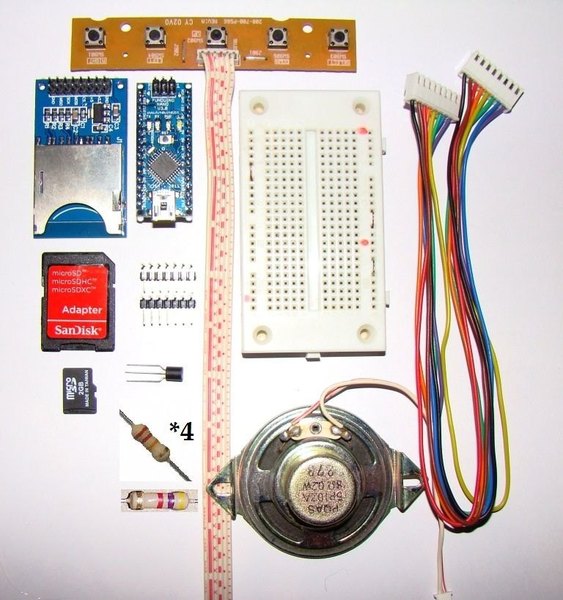

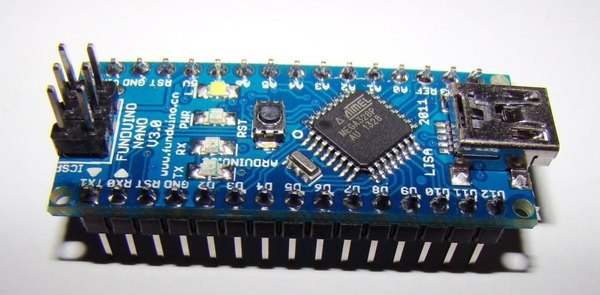

برای شروع این پروژه به یه برد آردوینو نانو نیاز داری؛ البته فرقی نمی‌کنه از نسخه اصلی استفاده کنی یا بردهای مشابه بازار. در کنارش یه ماژول کارت حافظه و یه مموری کارت SD هم لازم داریم تا فایل‌های صوتی رو روش ذخیره کنیم. برای کنترل پخش صدا، چهار تا میکروسوئیچ یا دکمه فشاری روی برد بورد قرار می‌دیم.

تو بخش قطعات الکترونیکی هم به چهار تا مقاومت 22 کیلواهم، یه مقاومت 4.7 کیلواهم و یه ترانزیستور NPN مثل BC546B نیاز داری تا صدای خروجی رو تقویت کنه.

در نهایت هم یه بلندگوی کوچیک و مقداری سیم جامپر بیار تا مدارمون رو کامل ببندیم.

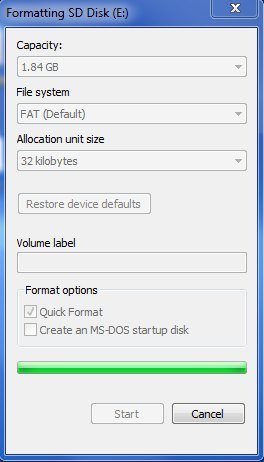

اول از همه باید مموری کارت رو فرمت کنی تا آماده کار بشه. تنظیمات فرمت رو می‌تونی دقیقا مثل چیزی که تو عکس‌ها اومده انجام بدی. حالا باید آهنگ‌ها یا فایل‌های صوتی خودت رو به فرمت WAV تبدیل کنی.

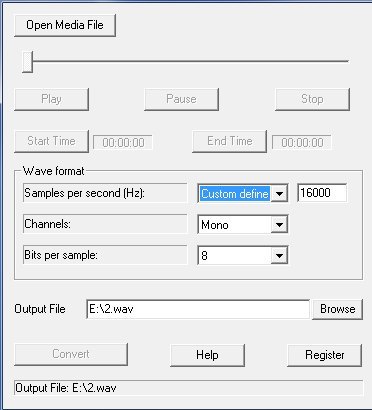

نکته خیلی مهم اینه که آردوینو برای پخش بدون مشکل صدا، نیاز به تنظیمات خاصی داره. فایل صوتیت حتما باید مونو (Mono) باشه، نرخ نمونه‌برداریش روی 16000 هرتز تنظیم بشه و عمق بیت اون هم 8 Bit باشه. برای این کار می‌تونی از نرم‌افزارهای تغییر فرمت صوتی استفاده کنی و بعد از تبدیل، فایل‌های نهاییت رو مستقیم روی ریشه اصلی کارت حافظه (نه داخل پوشه) کپی کنی.

قبل از اینکه سراغ نوشتن کدها بری، باید یه کتابخونه به اسم TMRpcm رو روی نرم‌افزار آردوینوت نصب کنی. این کتابخونه مخصوص پخش فایل‌های صوتی از روی کارت حافظه‌ست و کارمون رو خیلی راحت می‌کنه.

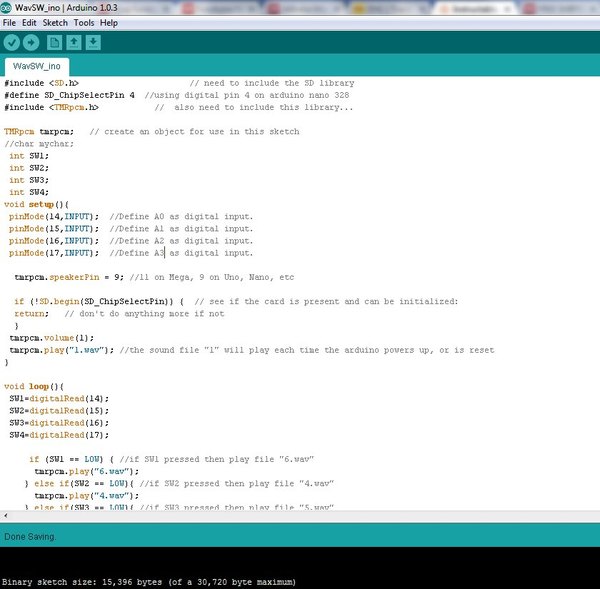

بعد از نصب کتابخونه، باید کدهای اصلی پروژه رو روی برد آپلود کنی. تو این کدها پایه‌های مربوط به دکمه‌ها و ماژول SD تعریف شدن تا وقتی هر دکمه رو می‌زنی، فایل صوتی مربوط به اون فراخوانی و پخش بشه. کدهای کامل رو می‌تونی از فایل‌های سورس پروژه برداری و مستقیم تو محیط آردوینو بازشون کنی تا برد آماده کار بشه.

اگه مدارت رو بستی ولی صدا پخش نشد، اصلا نگران نباش؛ بیا با هم قدم‌به‌قدم عیب‌یابیش کنیم. برای تست اولیه می‌تونی دکمه‌ها و ترانزیستور رو کلا از مدار خارج کنی تا مطمئن بشی بخش اصلی کار می‌کنه. کافیه یه بلندگوی کوچیک یا هدفون رو مستقیم به پین 9 (برای آردوینو نانو و اونو) یا پین 11 (برای آردوینو مگا) وصل کنی.

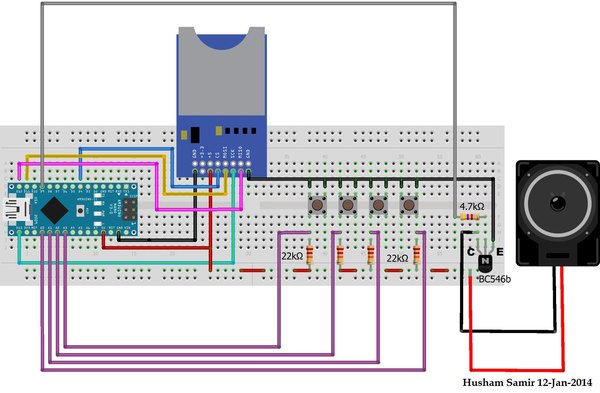

یادت نره فایل‌های WAV رو مستقیما توی صفحه اصلی مموری کارت بریزی و داخل هیچ پوشه‌ای نذاری. اتصالات ماژول کارت حافظه برای آردوینو نانو به این شکله: پایه MISO به پین 12، پایه MOSI به پین 11، پایه SCK به پین 13 و پایه CS به پین 4 وصل می‌شه. بلندگو هم به پین 9 و پایه‌های VCC و GND هم به ترتیب به 5 ولت و زمین مدار متصل می‌شن.

اگه از آردوینو مگا استفاده می‌کنی، پایه‌های MISO، MOSI، SCK و CS رو به ترتیب به پین‌های 50، 51، 52 و 53 متصل کن و خروجی بلندگو رو هم از پین 11 بگیر. تغذیه و زمین ماژول هم مثل همون حالت قبل وصل می‌شن.

اگه موقع کامپایل کردن کد اصلی همراه با دکمه‌ها به خطا خوردی، فقط کافیه خط #include<SPI.h> رو به خط سوم کدهات اضافه کنی. اگه بازم صدایی درنیومد، یه دستور delay(1000); بین دستورات پخش صدا بذار تا مشکل تداخل حل بشه. امیدوارم از ساخت این گجت صوتی جذاب لذت برده باشی.
