سینث‌سایزر صوتی (Atari Punk Console) با آی‌سی ۵۵۵

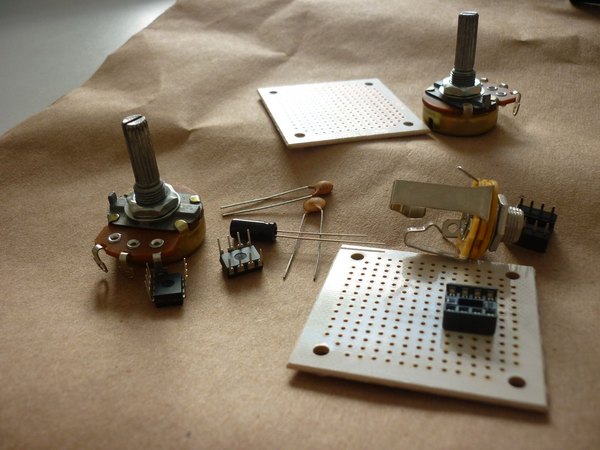

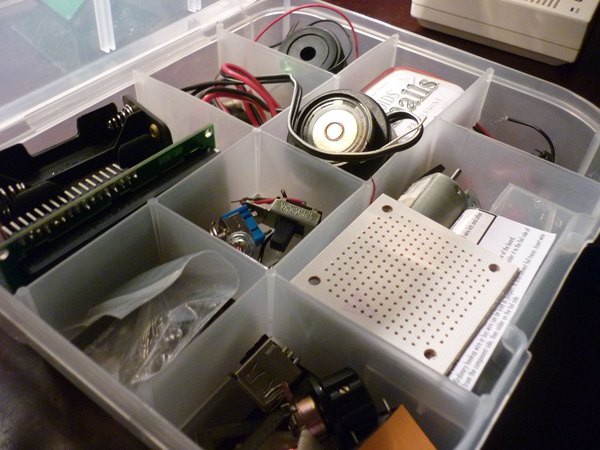

برای شروع کار، باید یه سری قطعات الکترونیکی ساده رو تهیه کنی. نگران نباش، همه‌شون به راحتی تو بازار پیدا می‌شن:

• دو عدد آیسی 555 (می‌تونی از یه آیسی 556 هم استفاده کنی، ولی ما برای سادگی کار از دو تا 555 استفاده می‌کنیم)
• یک عدد مقاومت 1 کیلواهم
• یک عدد خازن سرامیکی 0.01 میکروفاراد
• یک عدد خازن سرامیکی 0.1 میکروفاراد
• یک عدد خازن الکترولیت 10 میکروفاراد
• یک عدد جک صدای استریو مادگی 6.3 میلی‌متری
• یک عدد جک تغذیه DC مادگی
• دو عدد پتانسیومتر 50 کیلواهم (برای داشتن اون صدای پله‌ای خاص، 50 کیلو بهترین انتخابه)
• یک عدد کلید قطع و وصل ساده
• دو عدد سرولوم پلاستیکی (اختیاری)
• برد سوراخ‌دار کوچک برای لحیم‌کاری
• یک جعبه پلاستیکی برای قاب پروژه
• دو عدد سوکت 8 پین برای آیسی‌ها (اختیاری اما به شدت پیشنهاد می‌شه)

• هویه و سیم‌لحیم
• پیچ‌گوشتی
• پنس
• سیم‌های جامپر
• سیم‌لخت‌کن

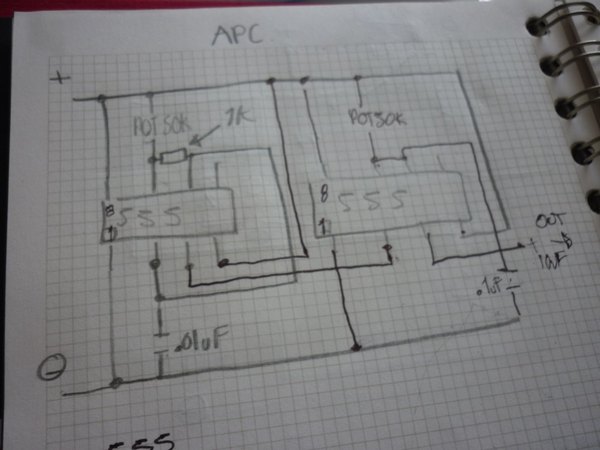

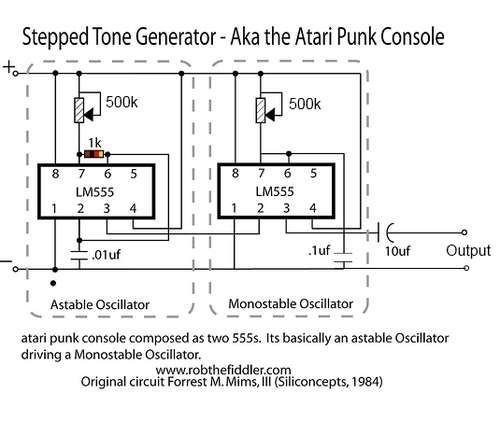

سیم‌کشی این مدار خیلی سرراست و ساده است. اول بریم سراغ آیسی 555 اول: پین شماره 1 رو به زمین (GND) وصل کن. پین شماره 2 به خازن 0.01 میکروفاراد وصل می‌شه و اون سر خازن هم می‌ره به زمین.

پین شماره 3 آیسی اول رو مستقیم به پین شماره 2 آیسی دوم وصل کن. حالا پین‌های 4 و 8 آیسی اول رو مستقیما به ولتاژ مثبت 9 ولت متصل کن.

پین شماره 7 آیسی اول باید به پتانسیومتر اول و مقاومت وصل بشه. پین شماره 6 هم به همون مقاومت و همچنین به پین شماره 2 خودش (تو همون آیسی اول) متصل می‌شه. حالا بریم سراغ آیسی دوم؛ پین شماره 1 این یکی هم مستقیم می‌ره به زمین.

پین شماره 2 این آیسی که قبلا به پین 3 آیسی اول وصل شده بود. پین شماره 3 آیسی دوم می‌شه خروجی صدای ما که می‌ره سمت جک صدا. پین شماره 4 هم مثل قبلی به 9 ولت وصل می‌شه.

پین شماره 6 آیسی دوم رو به خازن 0.1 میکروفاراد وصل کن و سر دیگه خازن رو بده به زمین. پین شماره 7 به پتانسیومتر دوم وصل می‌شه و در نهایت، پین شماره 8 هم می‌ره به مثبت 9 ولت. دیدی چقدر راحت بود؟ با همین چند تا اتصال ساده، بخش اصلی مدارت تکمیل می‌شه.

+2

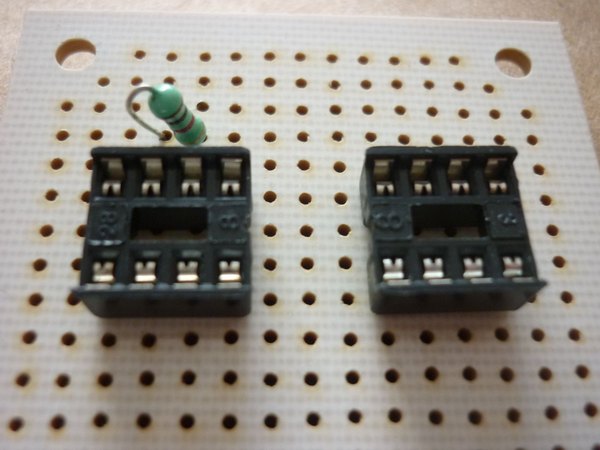

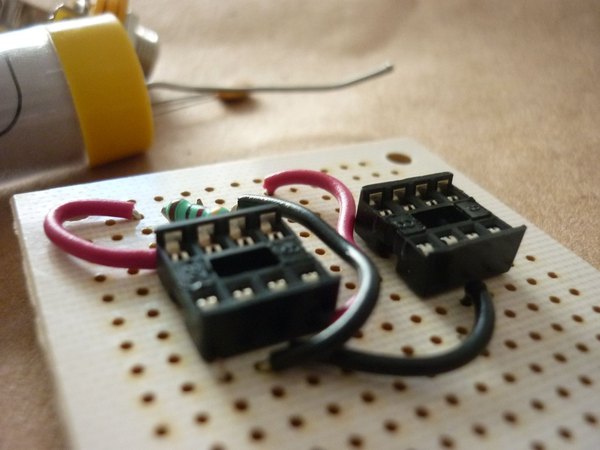

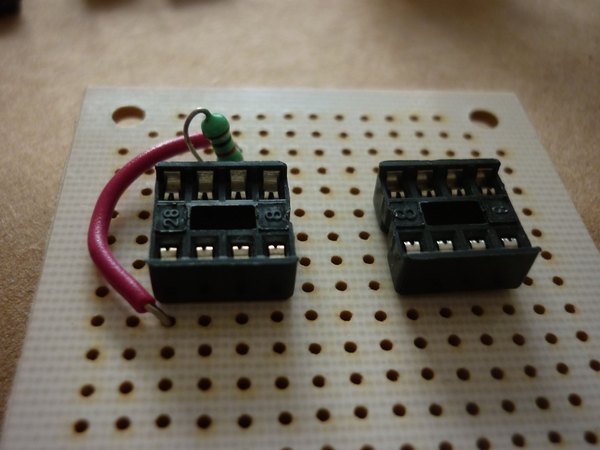

حالا که نقشه دستت اومده، فقط کافیه قطعات رو روی برد سوراخ‌دار بچینی و پایه‌ها رو طبق نقشه به هم لحیم کنی. اگه یه کم سرعت عمل داشته باشی، کل این مرحله بیشتر از بیست دقیقه وقتت رو نمی‌گیره. تو عکس‌ها می‌تونی ببینی که من چطور قطعات رو کنار هم چیدم تا مدار جمع‌وجور دربیاد.

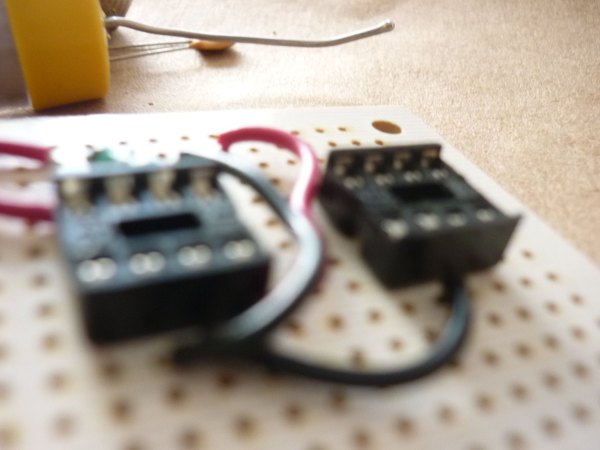

پیشنهاد می‌کنم حتما از سوکت برای آیسی‌ها استفاده کنی تا موقع لحیم‌کاری، حرارت هویه باعث سوختن آیسی‌ها نشه. برای تغذیه هم می‌تونی یه کلید بین باتری 9 ولت و مدار قرار بدی. اگه خواستی جک آداپتور (DC) بذاری، حتما قبل از اتصال، قطب‌های مثبت و منفی رو با مولتی‌متر چک کن تا مدارت آسیب نبینه.

+3

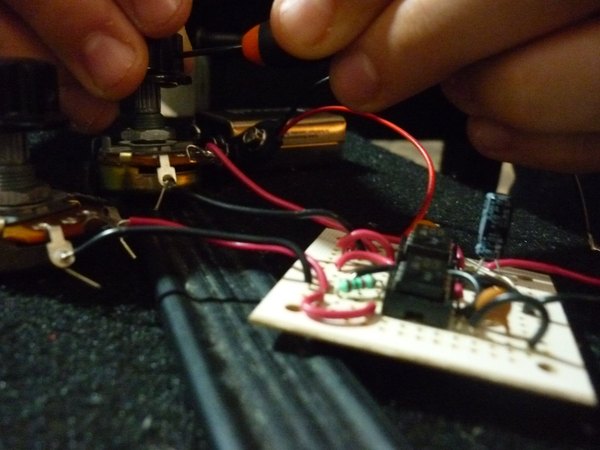

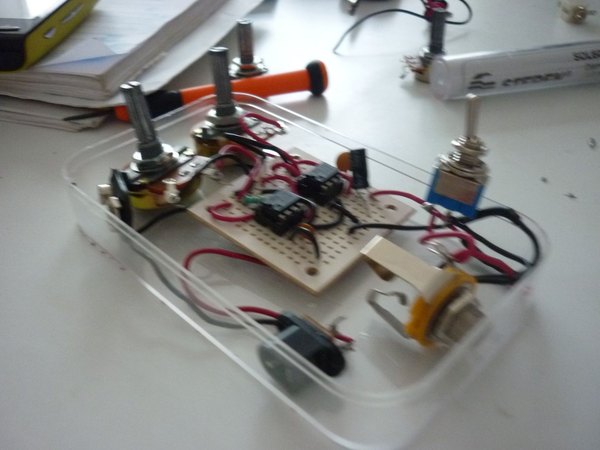

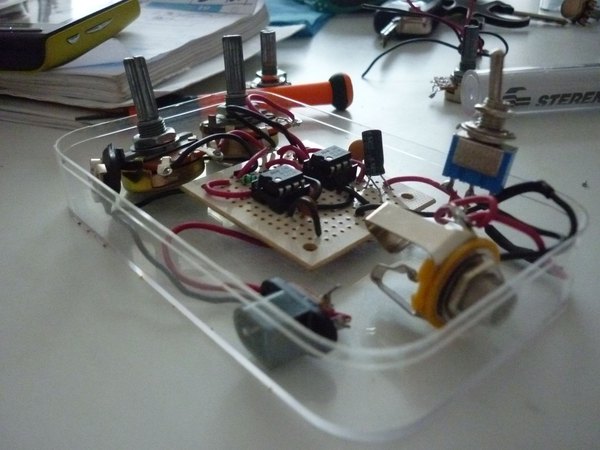

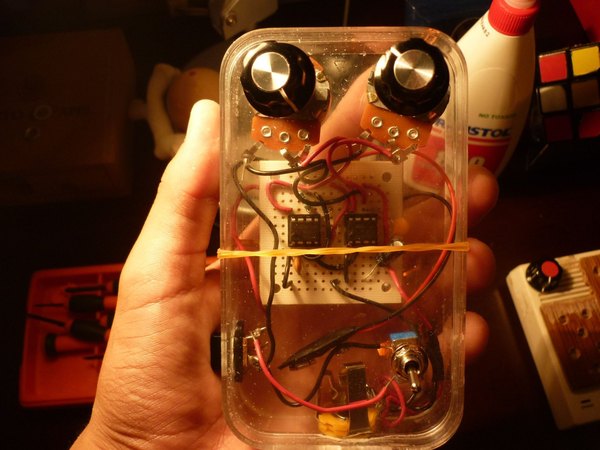

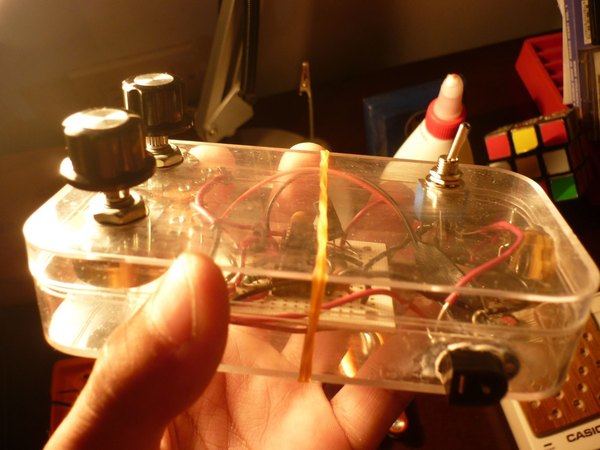

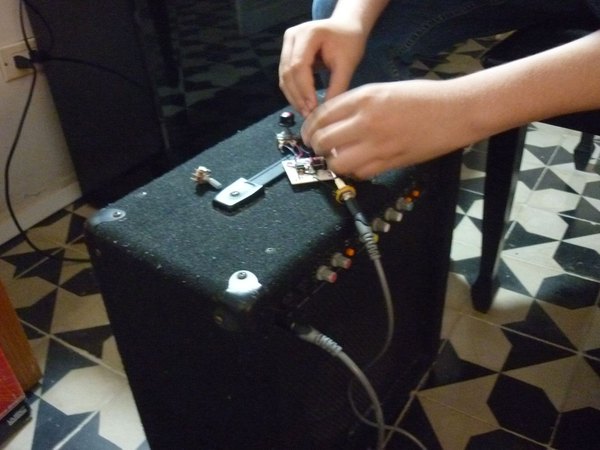

قبل از اینکه مدار رو بذاری تو جعبه، حتما روشنش کن و ولوم‌ها رو بچرخون تا مطمئن بشی همه‌چیز درست کار می‌کنه و صدای دستگاه درمیاد. وقتی از کارکردش مطمئن شدی، وقتشه که یه قاب شیک براش بسازی. با دریل یا یه هویه قدیمی، روی جعبه پلاستیکیت سوراخ‌هایی برای قطعات زیر ایجاد کن:

• کلید خاموش و روشن
• دو عدد پتانسیومتر (برای تنظیم افکت صوتی)
• جک خروجی صدا
• جک تغذیه آداپتور (DC)
