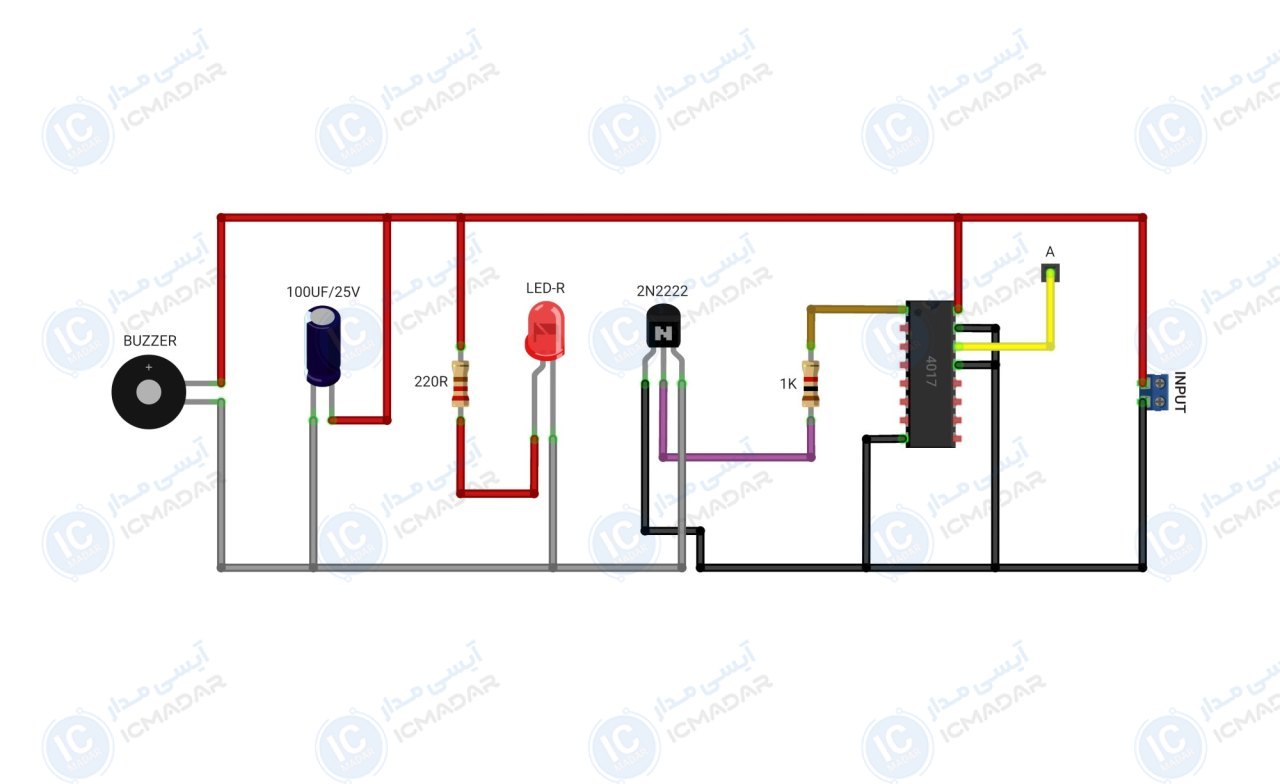

مدار اتصال یاب بیسیم
پیدا کردن قطعی سیمها | تست وجود جریان برق | پیدا کردن نشت جریان توی دستگاهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : 4017
- • ولتاژ کاری : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 100 میلی آمپر
- • ولتاژ قابل تشخیص : AC
- • هشدار دهنده : ال ای دی و بازر
- • طول آنتن : حدود 10 سانتیمتر
- • نوع پردازش : سیگنال الکتریکی
- • پی سی بی : 47 در 25 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی 4017
- ترانزیستور 2N2222
- مقاومت 220 اهم
- مقاومت 1 کیلو اهم
- خازن 100 میکرو فاراد 25 ولت
- بازر 5 ولت
- ال ای دی مات قرمز
آشنایی با قطعات مدار
