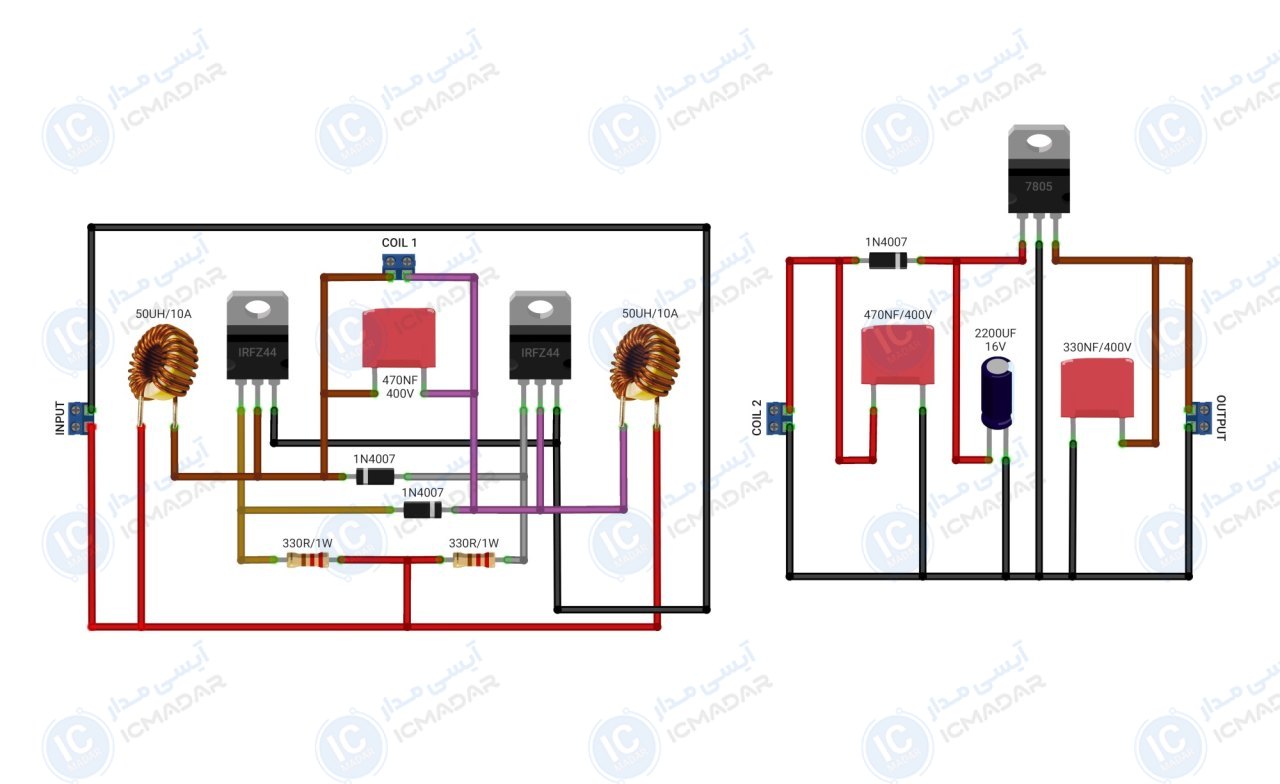

مدار انتقال برق به صورت بیسیم
شارژ بیسیم گوشی و گجتهای هوشمند | تغذیه بیسیم تجهیزات کوچک الکترونیکی | استفاده در پروژههای آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ترانزیستور قدرت : IRFZ44
- • تغذیه ورودی : 12 ولت
- • جریان مورد نیاز : 3 آمپر
- • ولتاژ دریافتی : 5 ولت
- • حداکثر فاصله : 20 سانتی متر
- • توان مدار : حداکثر 10 وات
- • نوع میدان انرژی : مغناطیسی
- • ایمنی : بدون خطر شوک الکتریکی
- • پی سی بی : 80 در 25 میلمیتر
- • تعداد قطعات : 15 عدد
لیست قطعات
- ماسفت IRFZ44 دو عدد
- رگلاتور ولتاژ 7805
- مبدل 5 ولت 1 آمپر
- سلف 50 میکرو هانری 10 آمپر دو عدد
- دیود 14007 سه عدد
- خازن 470 نانو فاراد 400 ولت دو عدد
- خازن 2200 میکرو فاراد 16 ولت
- خازن 330 نانو فاراد 400 ولت
- مقاومت 330 اهم دو عدد
آشنایی با قطعات مدار
