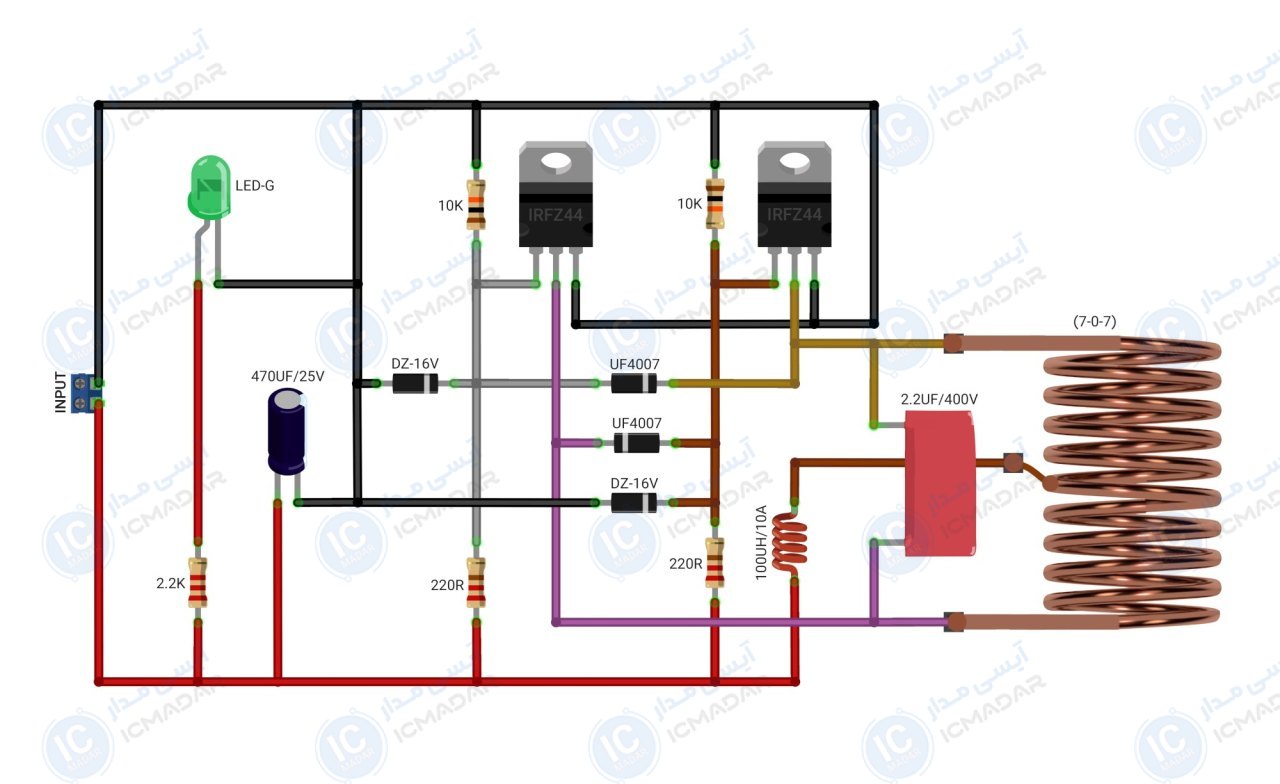

کوره القایی قدرتمد 180 وات مدل ZVS
گرم کردن فلزات
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی 12 ولت
- • توان استاندارد 180 وات
- • توان ماکزیموم 250 وات
- • برد آلمنیومی با تکنولوژی SMD
- • جریان 21 آمپر در حالت فول بار
- • ابعاد برد متناسب با فن 4*4
- • نشانگر وضعیت با ال ای دی
- • گرمایش سریع و دقیق
- • خروجی پایدار و دائم کار
- • ایمنی و راندمان بالا
- • کوچک و قدرتمند
- • تلفات بسیار کم
- • تعداد قطعات : 14 عدد
- • کاربری : گرمایش القایی
- • سطح تجربه سازنده : حرفه ایی
لیست قطعات
- ماسفت IRFZ44 دو عدد
- دیود سریع UF4007 دو عدد
- دیود زنر 16 ولت دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 220 اهم دو عدد
- مقاومت 2.2 کیلو اهم
- خازن 2.2 میکرو فاراد 400 ولت
- خازن 470 میکرو فارد 25 ولت
- سلف 100 میکرو هانری 10 آمپر
- ال ای دی مات سبز
آشنایی با قطعات مدار

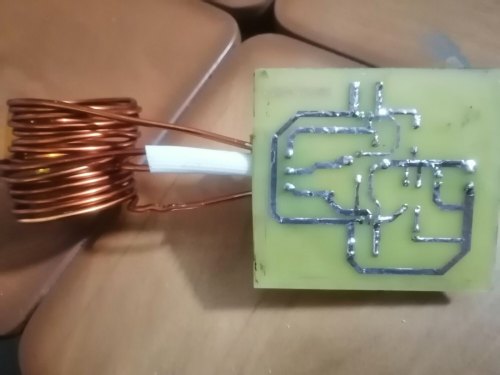

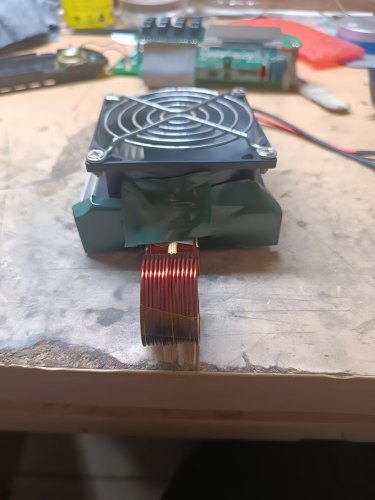

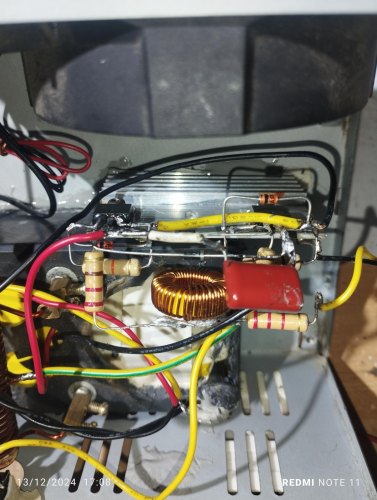

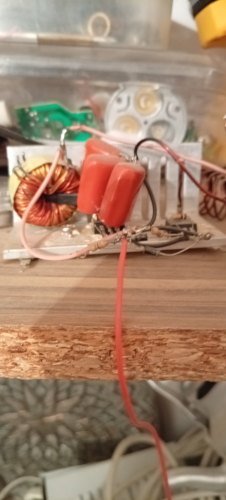

تا الان ۳۴ نفر این پروژه رو ساختند!
