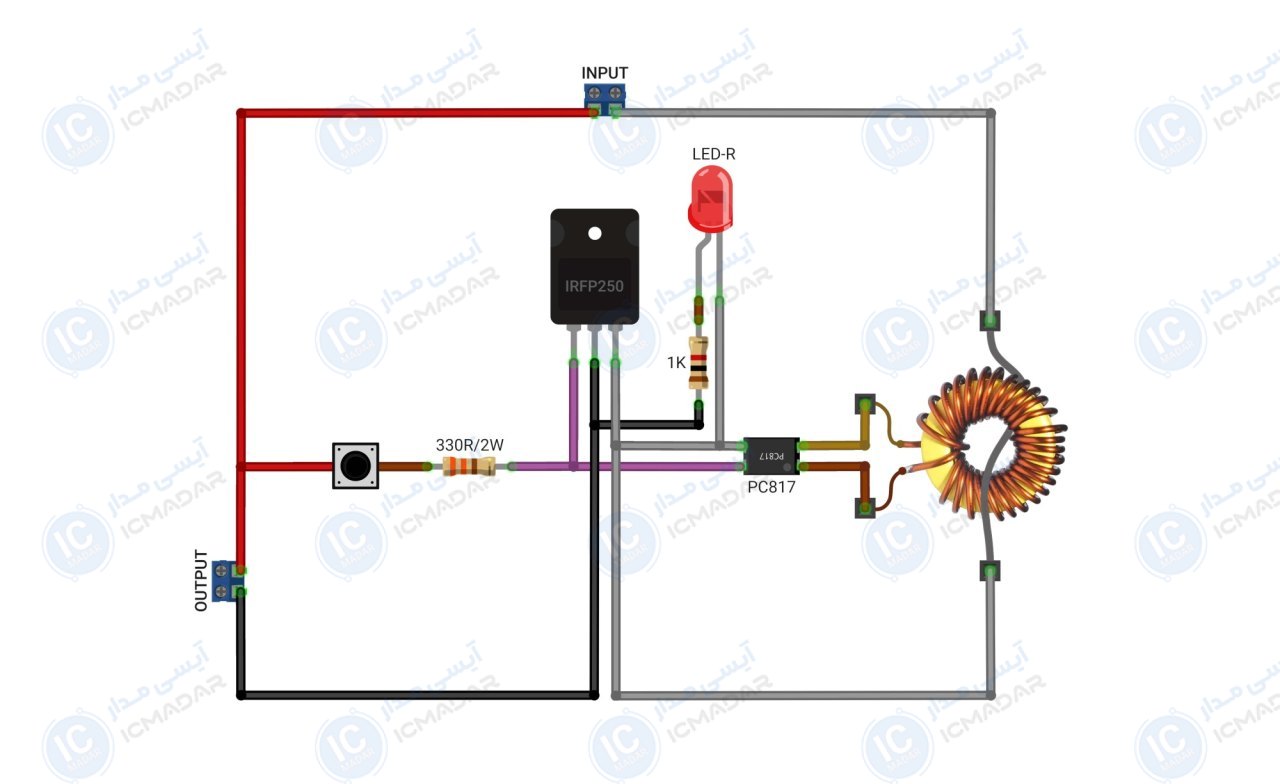

مدار فیوز الکترونیکی بدون رله
محافظت از منبع تغذیه | جایگزین فیوزهای سنتی | جلوگیری از آسیب به مدارات
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • توان محافظت : تا 30 آمپر
- • ولتاژ پشتیبانی : 12 ولت
- • نوع حفاظت : اتصال کوتاه
- • نحوه ریست کردن : با کلید
- • سرعت قطع اتصال : بسیار بالا
- • نشانگر ال ای دی : دارد
- • پی سی بی : 45 در 50 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- ترانزیستور IRFP250
- اپتوکوپلر PC817
- مقاومت 1 کیلو اهم
- مقاومت 330 اهم 2 وات
- سلف تیروئیدی 100 میکرو هانری
- ال ای دی قرمز مات
- تک سوئیچ
