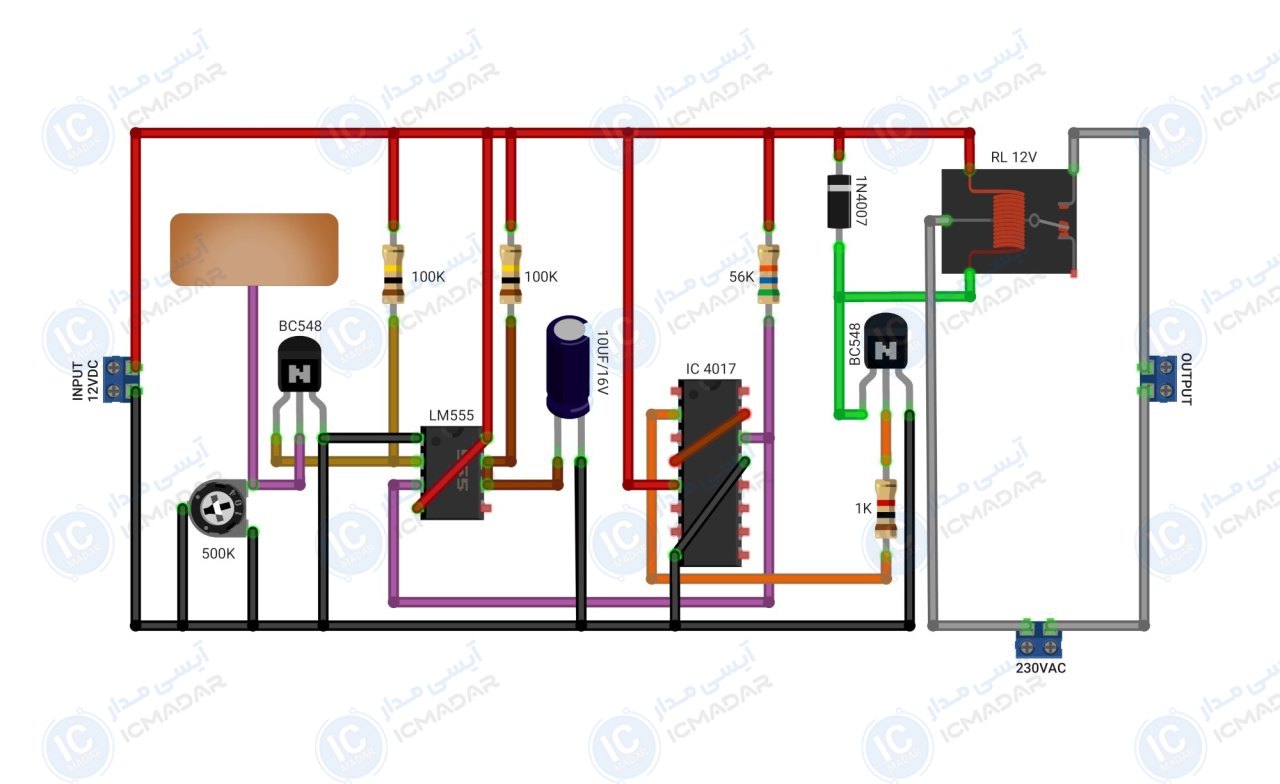

مدار تاچ لمس با خروجی رله
روشن و خاموش کردن لامپ اتاق | ساخت کلید لمسی هوشمند خونه | روشنایی راهرو با لمس ساده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلیآمپر
- • ایمنی حسگر تاچ : کاملاً ایمن و ایزوله
- • زمان پاسخدهی : زیر 1 میلیثانیه
- • مقاومت به نویز محیطی : بسیار بالا
- • جنس حسگر تاچ: هر فلز رسانا
- • دمای کاری : 0 تا 70 درجه سانتیگراد
- • پی سی بی : 75 در 35 میلمیتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- آیسی LM555CM
- آیسی 4017
- رله 12 ولت تک کنتاکت 10 آمپر
- پتانسیومتر 500 کیلو اهم
- ترانزیستور BC548 دو عدد
- خازن 10 میکروفاراد 16 ولت
- دیود 1N4007
- مقاومت 100 کیلو اهم دوعدد
- مقاومت 56 کیلو اهم
- مقاومت 1 کیلو اهم
