مدار فلزیاب ترانزیستوری
یافتن اشیای فلزی کوچک | پروژههای الکترونیکی آموزشی | تشخیص میخ و فلز در دیوار
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 3 تا 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 20 میلیآمپر
- • تعداد لوپ ها : دو عدد
- • میدان تشخیص : حدود 10 سانت
- • نوع هشدار : ال ای دی و بازر
- • فرکانس عملکرد : در محدوده پایین
- • ویژگی : قابلیت کنترل حساسیت
- • پی سی بی : 55 در 40 میلیمتر
- • تعداد قطعات : 15 عدد

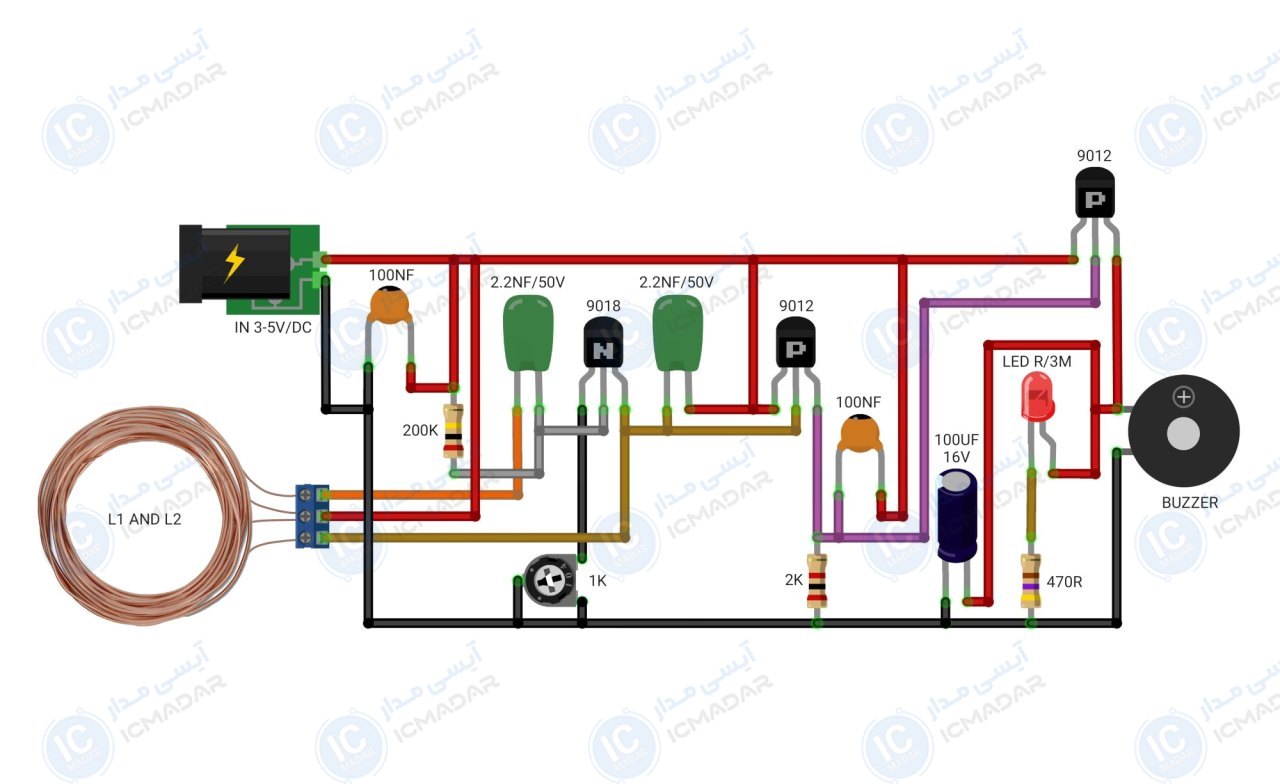

لیست قطعات
- ترانزیستور 9018
- ترانزیستور 9012 دو عدد
- خازن 100 میکرو فارد 16 ولت
- خازن 100 نانو فاراد عدسی دو عدد
- خازن 2.2 نانو فاراد 50 ولت دو عدد
- مقاومت 200 کیلو اهم
- مقاومت 470 اهم
- مقاومت 2 کیلو اهم
- پتانسیومتر 1 کیلو اهم
- ال ای دی 3 میلی متر قرمز مات
- بازر 5 ولت
- ترمینال سه پین
آشنایی با قطعات مدار

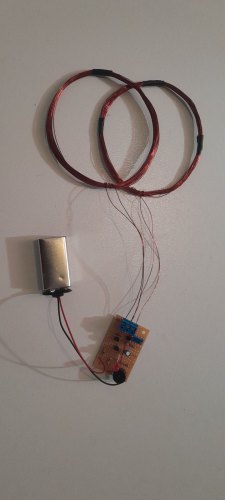

تا الان ۳ نفر این پروژه رو ساختند!
