مدار هشدار دنده عقب ماشین
هشدار دنده عقب ماشین | جلوگیری از تصادف با موانع | جلوگیری از برخورد با اشیاء کوچک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM358
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلی آمپر
- • نوع سنسور : مادون قرمز
- • نوع سنجش : فاصله
- • هشدار دهنده : نوری و صوتی
- • تنظیم حساسیت : دارد
- • پی سی بی : 74 در 40 میلیمتر
- • تعداد قطعات : 18 عدد

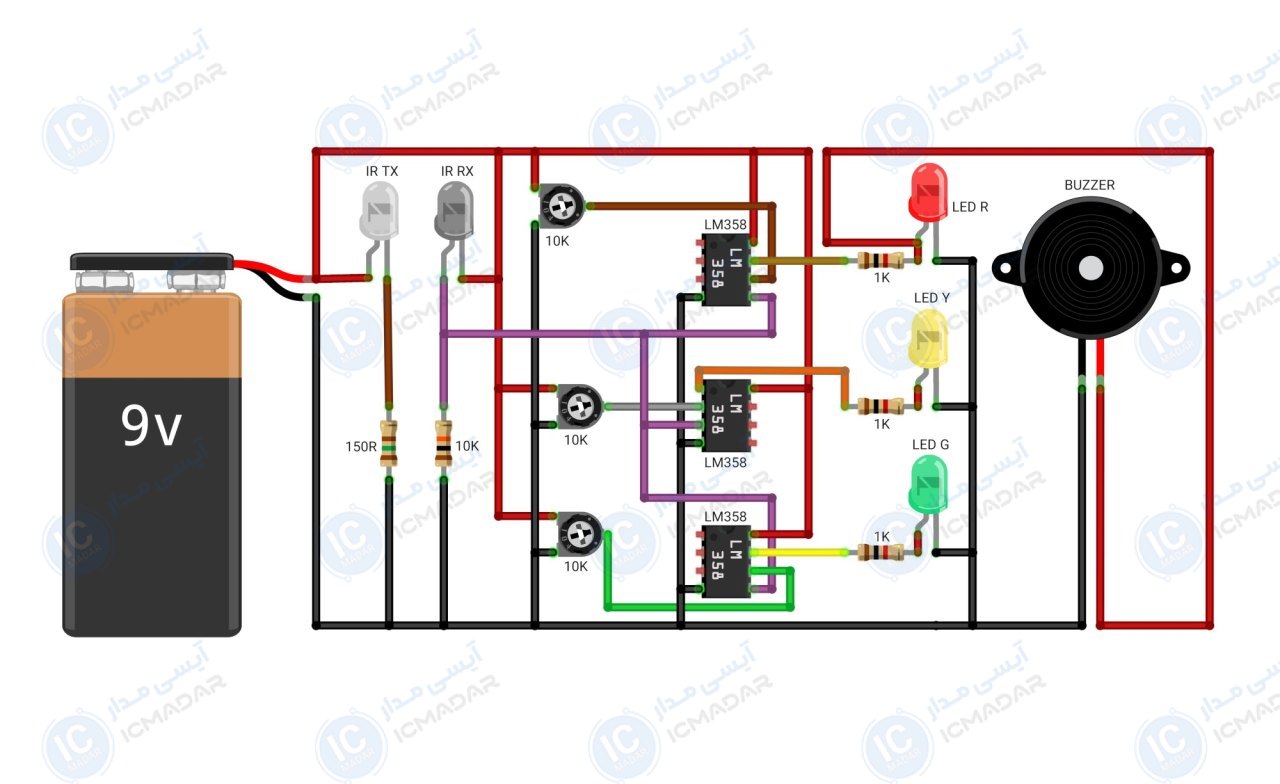

لیست قطعات
- ایسی LM358 سه عدد
- سنسور گیرنده مادون قرمز
- سنسور فرستنده مادون قرمز
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم سه عدد
- پتانسیومتر 10 کیلو اهم سه عدد
- مقاومت 150 اهم
- ال ای دی سبز
- ال ای دی نارنجی
- ال ای دی قرمز
- بازر 5 ولت
آشنایی با قطعات مدار
