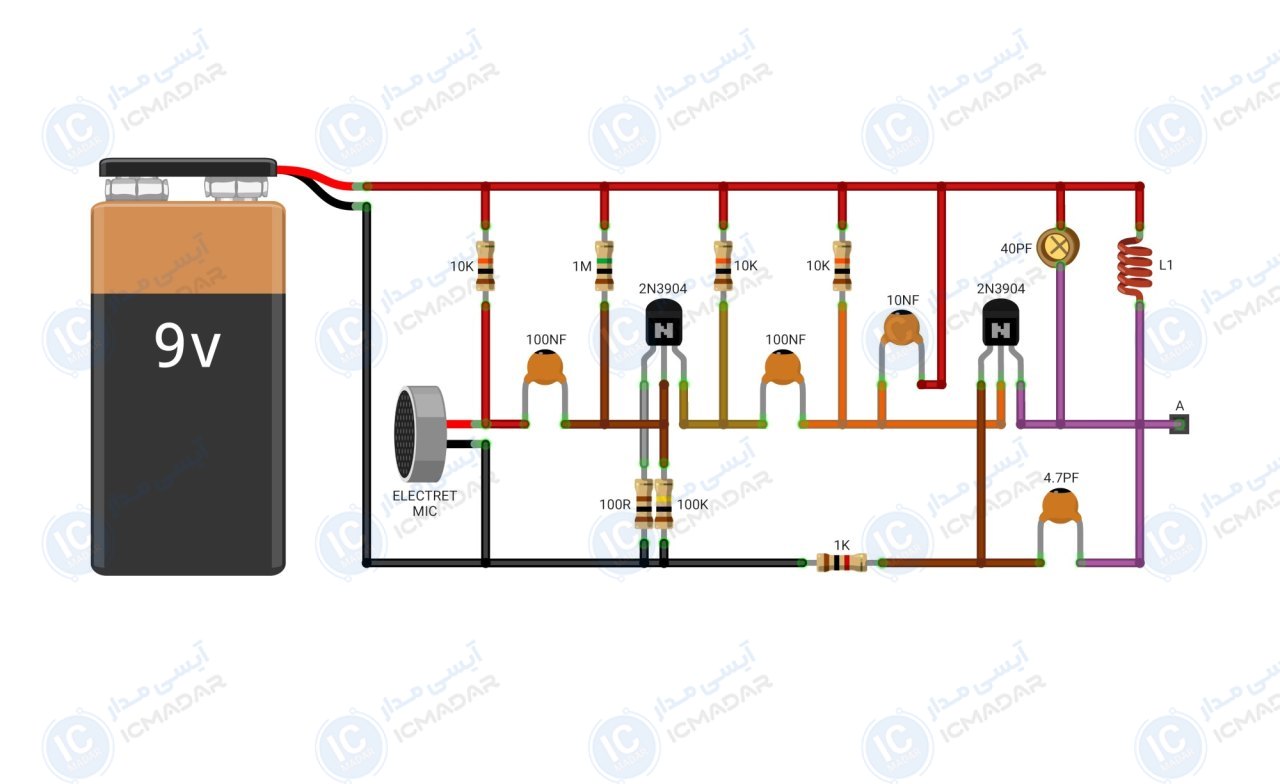

مدار فرستنده جاسوسی 1.4 کیلومتری
ارسال صدا به گیرندههای رادیویی | ساخت دستگاههای جاسوسی | انتقال موسیقی از طریق فرکانس رادیویی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : دو ترانزیستور
- • ولتاژ کاری : 9 ولت
- • خروجی : امواج رادیویی FM
- • جریان مصرفی : 20 میلیآمپر
- • حداکثر برد انقال : 1400 متر
- • فرکانس کاری : 88 تا 108 مگاهرتز
- • نوع سیگنال ارسالی : صوتی
- • زمان استفاده با باتری : چند ساعت
- • پی سی بی : 30 در 35 میلیمتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- ترانزیستور : 2N3904 دو عدد
- خازن ترمیر 40 پیکو فاراد
- خازن عدسی 100 نانو فاراد دو عدد
- خازن عدسی 10 نانو فاراد
- خازن 4.7 پیکو فاراد
- میکروفون الکترت
- مقاومت 1 مگا اهم
- مقاومت 10 کیلو اهم سه عدد
- مقاومت 100 کیلو اهم
- مقاومت 100 اهم
آشنایی با قطعات مدار

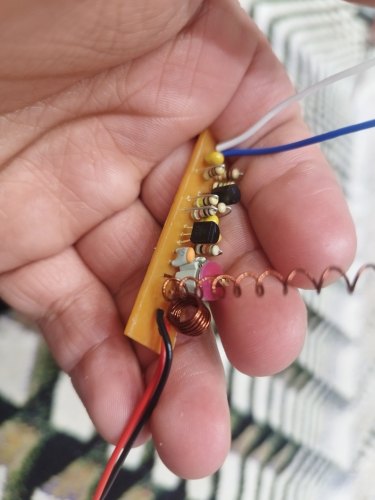

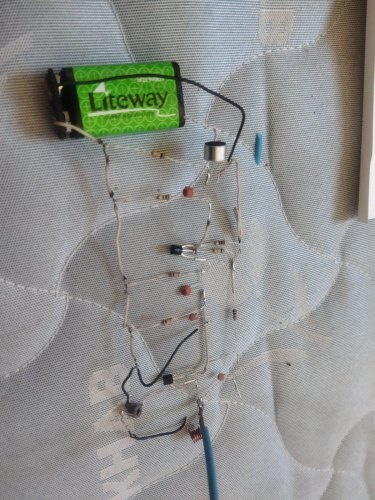

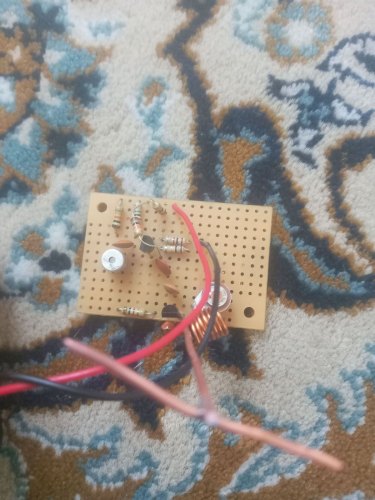

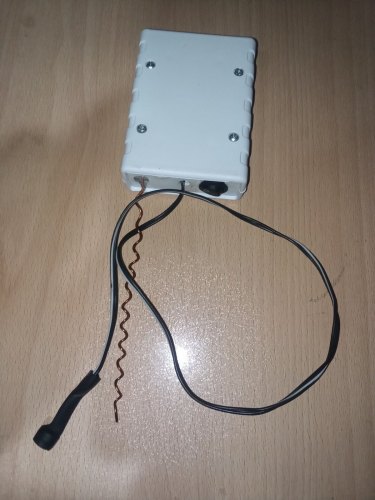

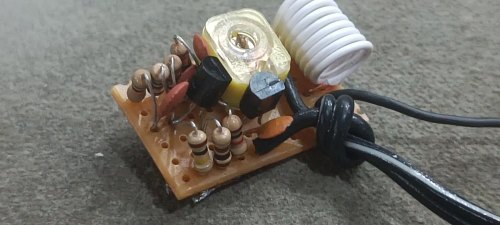

تا الان ۱۲ نفر این پروژه رو ساختند!
