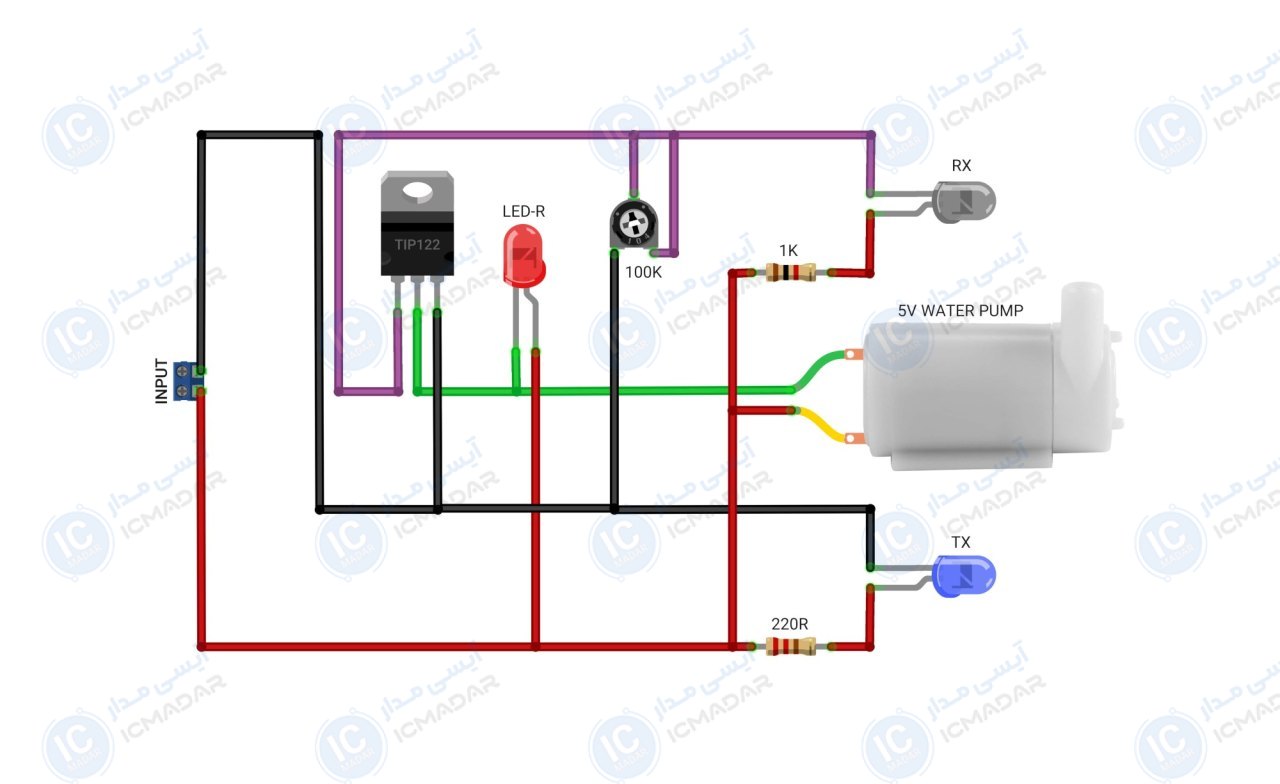

مدار ضد عفونی کننده خودکار
بهکارگیری در فروشگاهها و رستورانها | سیستم مایعریزی خودکار | استفاده در مدارس و مراکز آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 500 میلی آمپر
- • عملکرد پمپ : حدود 2 تا 3 ثانیه
- •سنسور تشخیص : مادون قرمز
- • راندمان : بالا در مصرف انرژی
- • ایمنی : جلوگیری از تماس مستقیم
- • امکان تنظیم حساسیت : بله
- • پی سی بی : 35 در 25 میلمیتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ترانزیستور TIP122
- فرستنده مادون قرمز
- گیرنده مادون قرمز
- ال ای دی مات قرمز
- مقاومت 220 اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 100 کیلو اهم
- پمپ آب 5 ولت
آشنایی با قطعات مدار

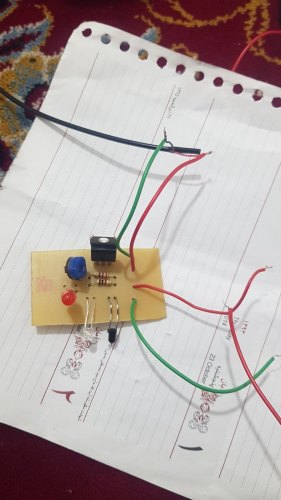

تا الان ۳ نفر این پروژه رو ساختند!
