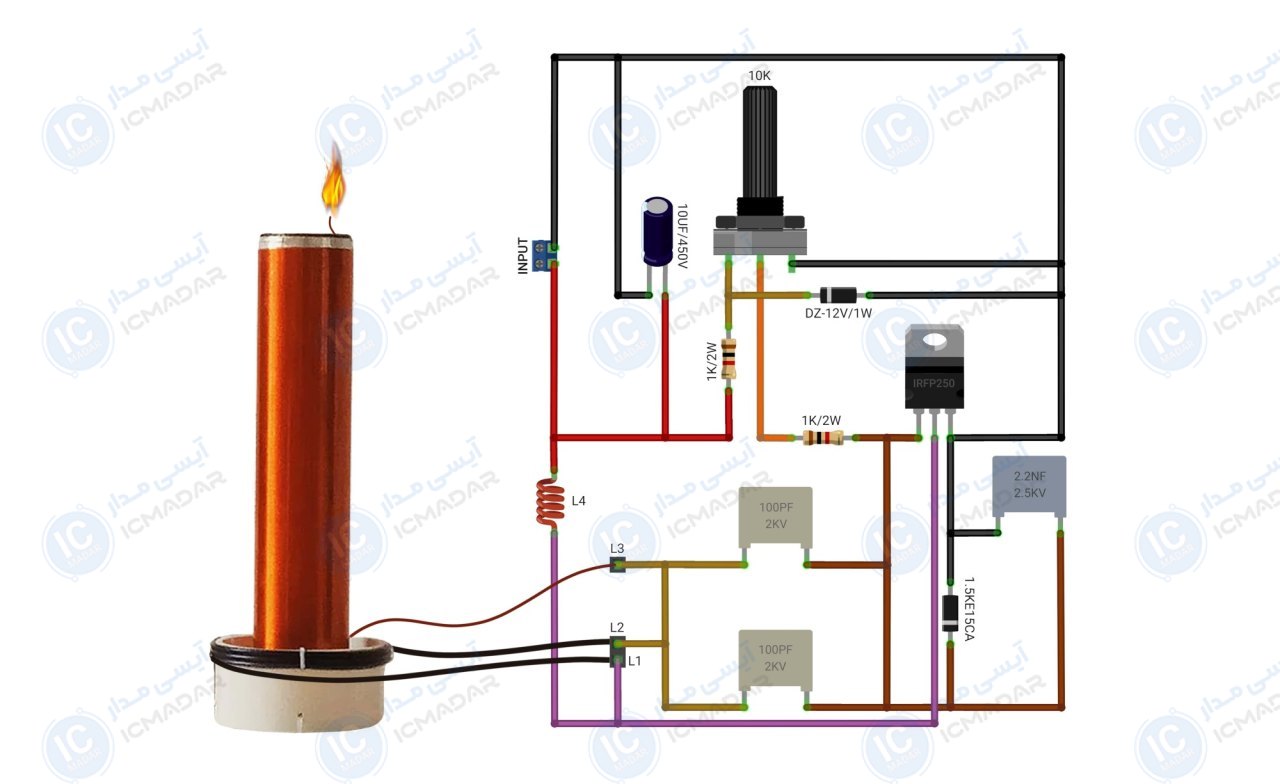

مدار شعله پلاسما با کویل تسلا
انتقال بیسیم برق به لامپها | آزمایشهای علمی و آموزشی | بررسی پدیدههای مرتبط با پلاسما
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ورودی : مستقیم
- • جریان مورد نیاز : 2 آمپر
- • حدود توان خروجی : 10 وات
- • فرکانس کاری : 200 کیلوهرتز
- • قدرت شعله کویل : متوسط
- • میدان ایجادشده : مغناطیسی
- • پایداری : بالا، در شرایط استاندارد
- • پی سی بی : 70 در 45 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- ماسفت IRFP250
- دیود زنر 12 ولت 1 وات
- دیود 1.5KE15CA
- خازن 100 پیکو فاراد 2 کیلو وات دو عدد
- خازن 2.2 نانو فاراد 2.5 کیلو وات
- مقاومت 1 کیلو اهم 2 وات دو عدد
- خازن 10 میکرو فاراد 450 ولت
آشنایی با قطعات مدار
