مدار فلزیاب ساده
تشخیص اشیای فلزی در خانه | استفاده در پروژههای آموزشی | پیدا کردن اشیای گمشده فلزی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : TDA0161
- • ولتاژ کاری : 5 تا 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • فرکانس کاری : 100 کیلوهرتز
- • عمق سنس : حدود 5 سانت
- • نوع هشدار خروجی : بازر
- • قابلیت تفکیک فلزات : خیر
- • پی سی بی : 52 در 32 میلمیتر
- • تعداد قطعات : 9 عدد

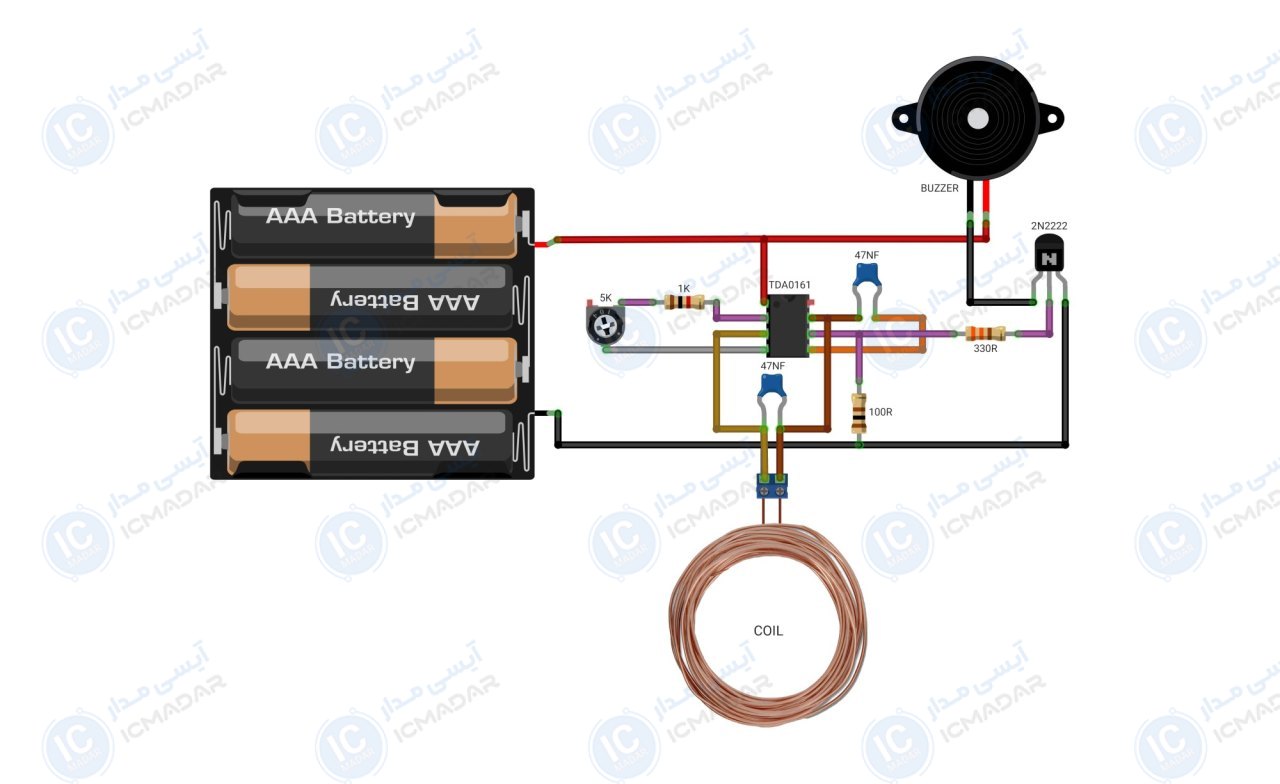

لیست قطعات
- آیسی TDA0161
- مقاومت 1 کیلو اهم
- مقاومت 100 اهم
- خازن 47 نانو فاراد دو عدد
- مقاومت 330 اهم
- ترانزیستور 2N2222
- پتانسیومتر 5 کیلو اهم
- بازر 12 ولت
آشنایی با قطعات مدار
