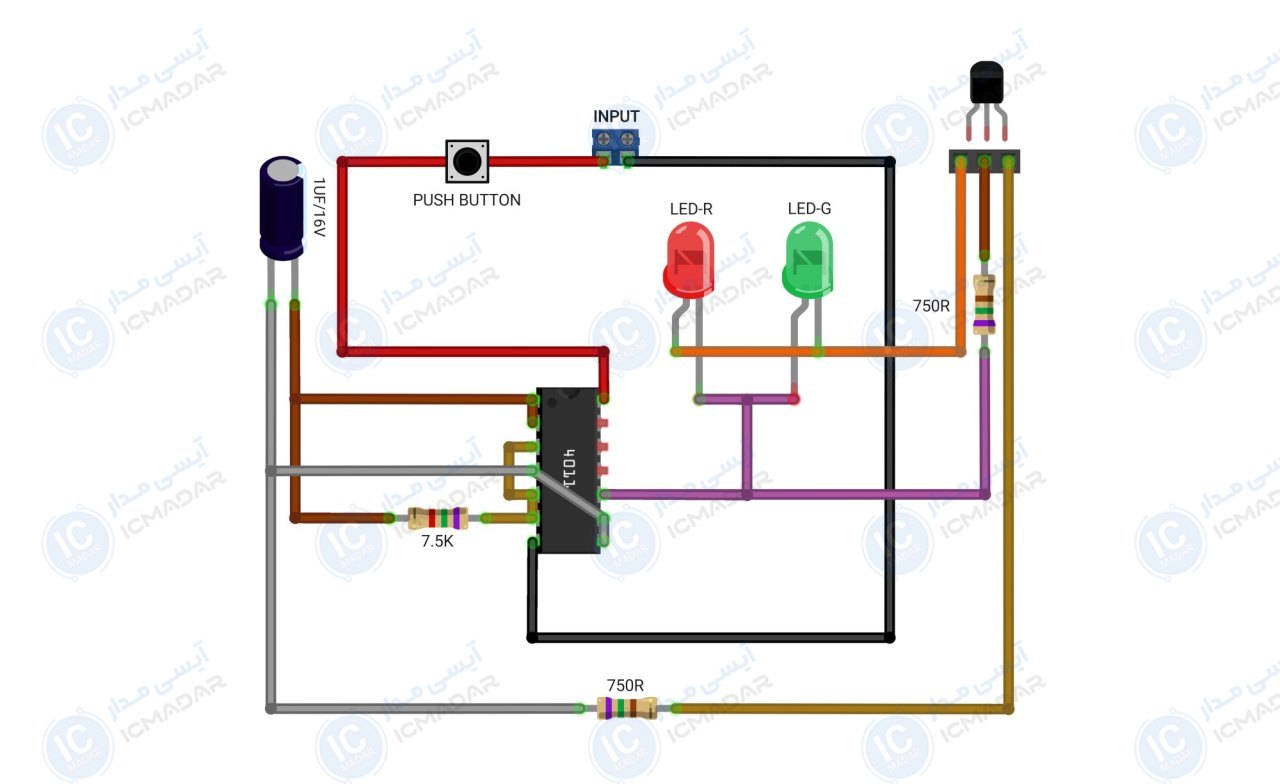

مدار تستر ترانزیستور های NPN و PNP
تست ترانزیستورها | بررسی سلامت ترانزیستورها | تست سریع ترانزیستور ها در آزمایشگاهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • وتراشه : CD4011BE
- • ورودی تغذیه : 9 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • تشخیص : ال ای دی
- • تست ترانزیستور : N و P
- • ورودی تست : 3 پایه
- • پایداری عملکرد : بالا
- • پی سی بی : 50x30mm
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی CD4011BE
- خازن 1 میکرو فاراد 16 ولت
- مقاومت 7.5 کیلو اهم
- مقاومت 750 اهم دو عدد
- ال ای دی قرمز مات
- ال ای دی سبز مات
- تک سوئیچ
آشنایی با قطعات مدار

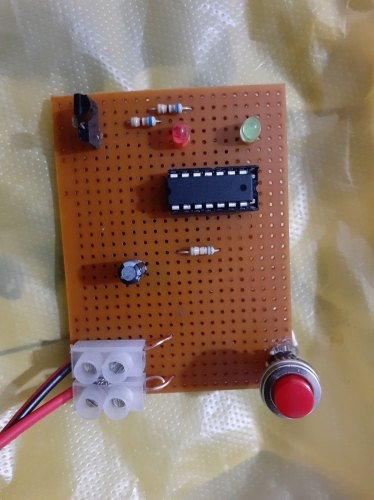

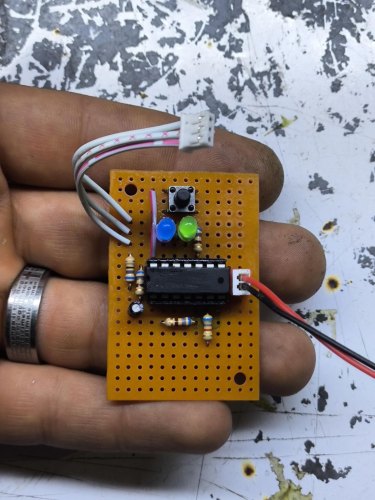

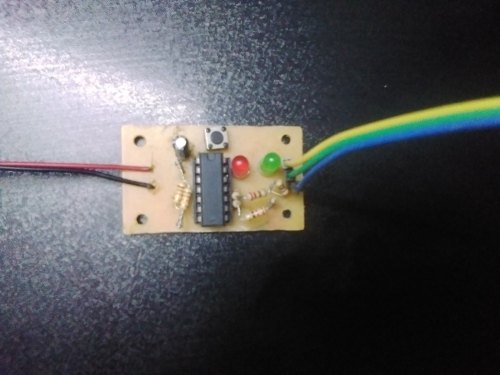

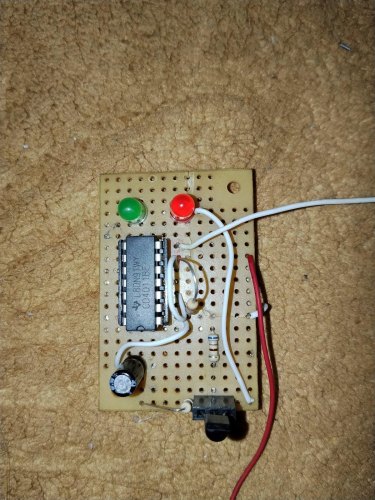

تا الان ۶ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
