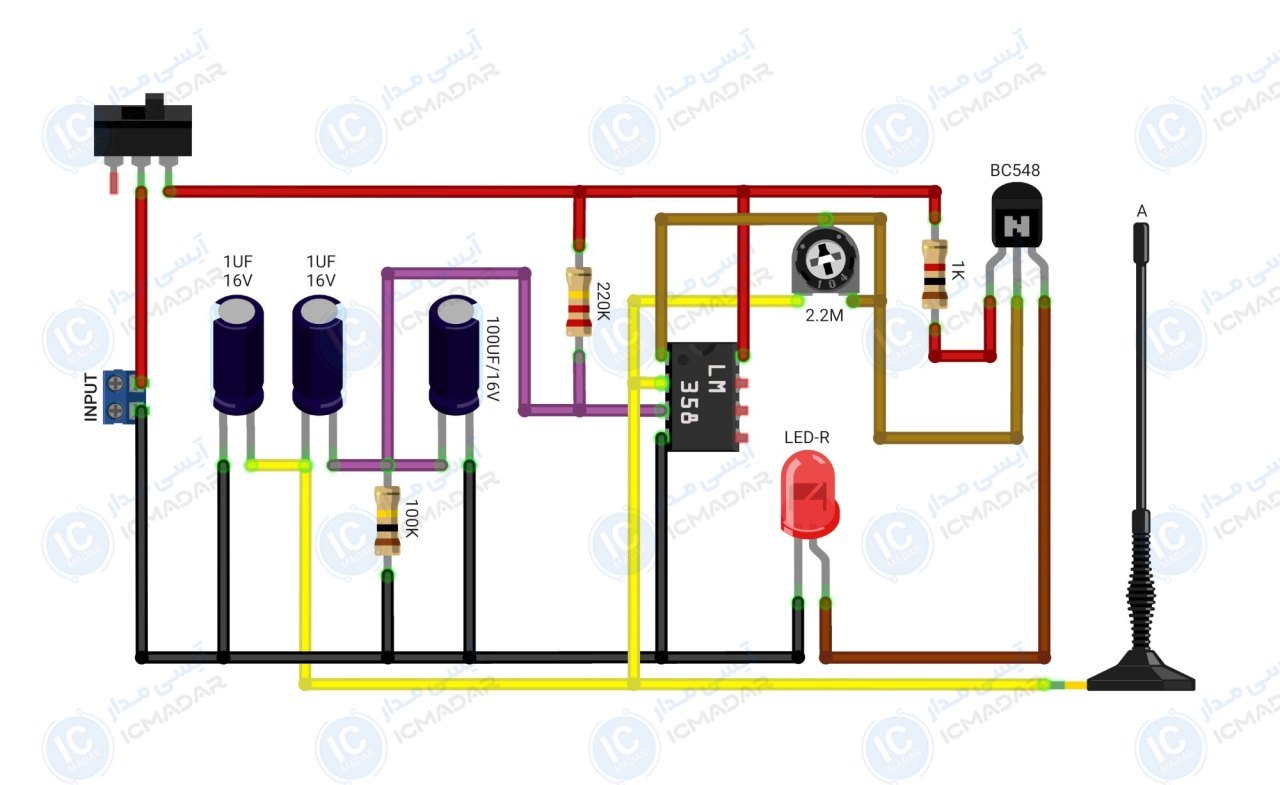

مدار آشکار ساز تلفن همراه
یافتن گوشی گمشده | شناسایی فعالیت اینترنت موبایل | هشدار برای استفاده غیرمجاز از تلفن
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM358
- • ولتاژ کاری : 4.5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلی آمپر
- • هشدار دهنده : بازر و ال ای دی
- • محدوده پوشش : 4 تا 5 متر
- • پاسخ به فرکانس : GSM
- • میزان نویز : حداقل
- • پی سی بی : 54 در 35 میلمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- ایسی LM358N
- خازن 1 میکرو فاراد 16 دو عدد
- خازن 100 میکرو فاراد 16 ولت
- مقاومت 220 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسومتر 2.2 مگا اهم
- ترانزیستور BC548
- ال ای دی قرمز مات
- کلید کشویی
آشنایی با قطعات مدار

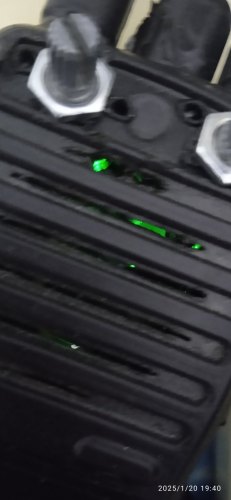

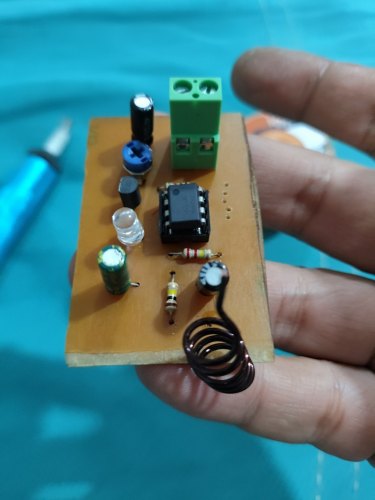

تا الان ۴ نفر این پروژه رو ساختند!
