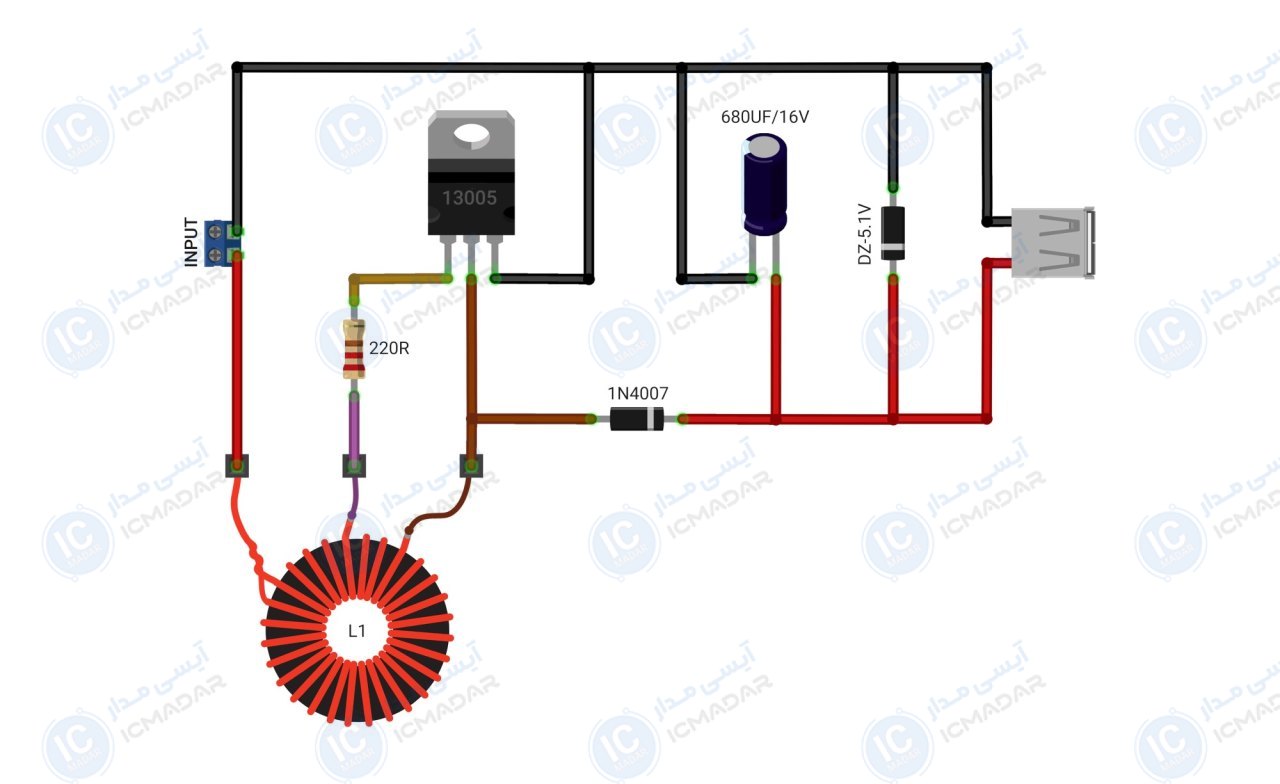

مدار مبدل افزاینده 3.7 به 5 ولت

مشخصات فنی

• • ولتاژ ورودی : 3.7 ولت
• • نوع ورودی : مستقیم
• • ولتاژ خروجی : 5 ولت
• • جریان خروجی : 200 میلی‌آمپر
• • نوع مبدل : افزاینده ولتاژ
• • نشانگر ال ای دی : خیر
• • پایداری ولتاژ : بالا
• • نویز ولتاژ خروجی : کم
• • پی سی بی : 50 در 30 میلیمتر
• • تعداد قطعات : 5 عدد

لیست قطعات

• ترانزبستور 13005
• خازن 680 میکرو فاراد 16 ولت
• دیود 1N4007
• دیود زنر 5.1 ولت
• مقاومت 220 اهم
