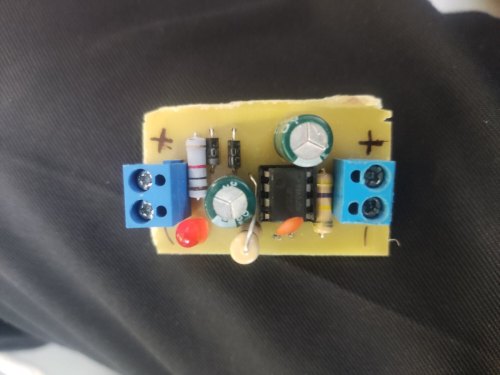

مدار مبدل افزاینده 3.7 به 12 ولت

مشخصات فنی

• • ولتاژ ورودی : 3.7 ولت
• • نوع ورودی : مستقیم
• • ولتاژ خروجی : 12 ولت
• • جریان خروجی : 0.5 آمپر
• • نوع مدار : افزاینده ولتاژ
• • بازده خروجی : حدود 80%
• • نشانگر ال ای دی : دارد
• • نوع خروجی : DC رگوله‌شده
• • پی سی بی : 50 در 25 میلیمتر
• • تعداد قطعات : 10 عدد

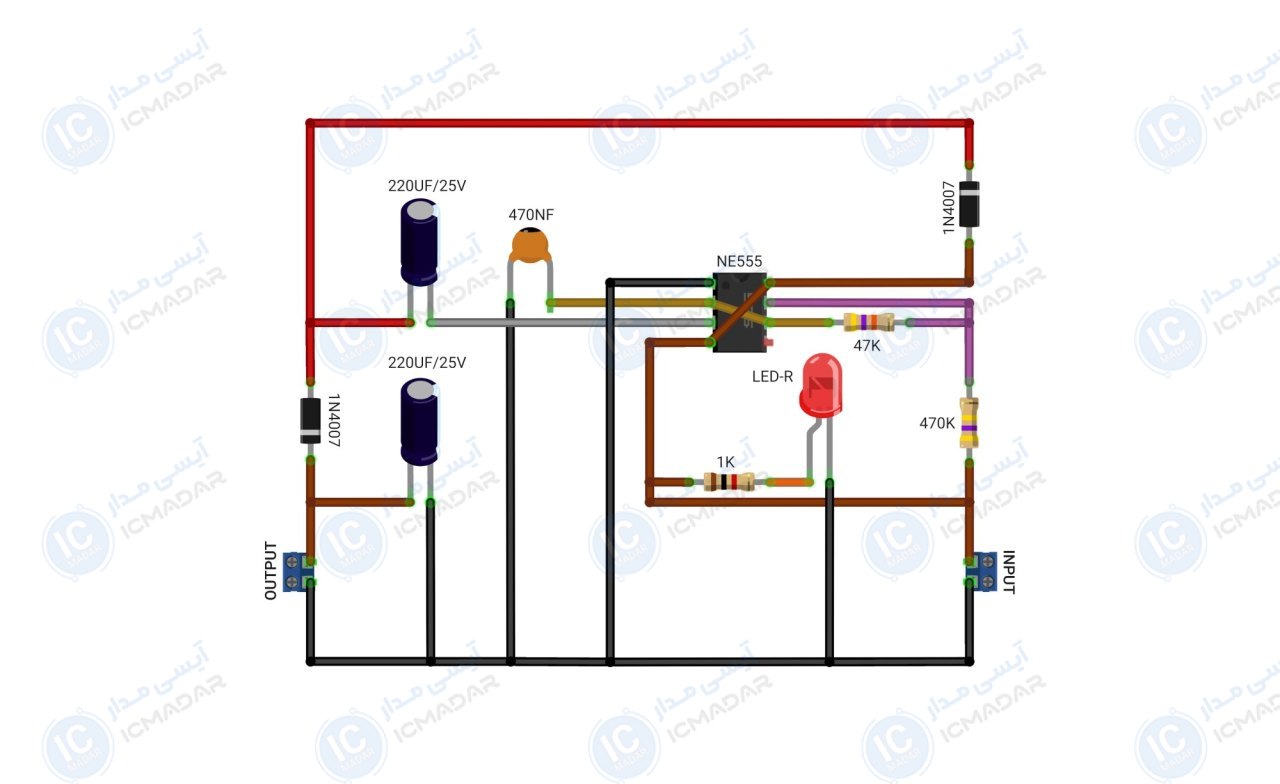

لیست قطعات

• آیسی NE555
• خازن 220 میکرو فاراد 25 ولت دو عدد
• خازن عدسی 470 نانو فاراد
• مقاومت 47 کیلو اهم
• مقاومت 470 کیلو اهم
• مقاومت 1 کیلو اهم
• ال ای دی قرمز مات
• دیود 1N4007 دو عدد
