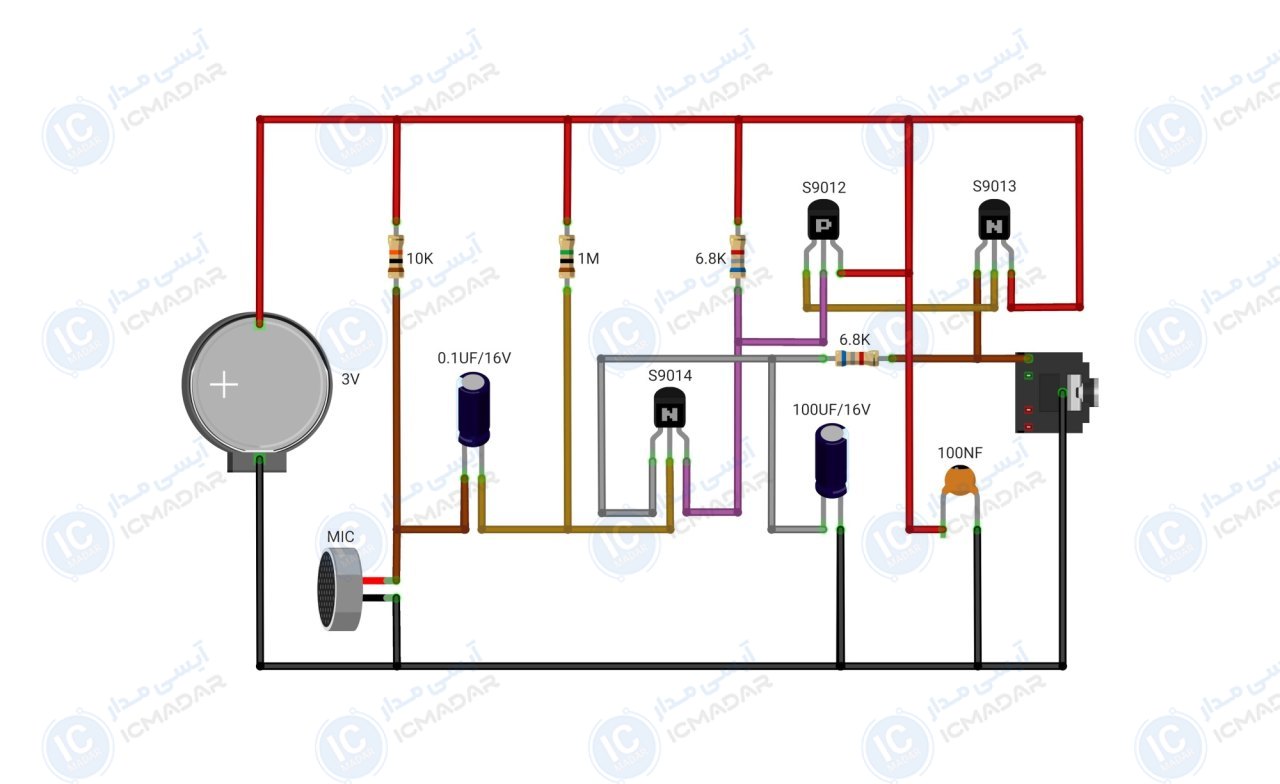

مدار سمعک با خروجی هندزفری
استفاده برای افراد کمشنوا | نشتیابی ترکیدگی لولههای آب | تقویت صدای صحبت تو محیط شلوغ
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 3 ولت
- • جریان موردنیاز : 15 میلیآمپر
- • فرکانس : 20 هرتز تا 20 کیلوهرتز
- • مصرف توان : بسیار کم
- • خروجی صوتی : تک کانال
- • امپدانس : سازگار با هدفونها
- • زمان کار با باتری : 10 ساعت
- • ویژگی : حساسیت بالا
- • پی سی بی : 60 در 30 میلیمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- ترانزیستور S9014
- ترانزیستور S9013
- ترانزیستور S9012
- مقاومت 1 مگا اهم
- مقاومت 10 کیلو اهم
- مقاومت 6.8 کیلو اهم دو عدد
- خازن عدسی 100 نانو فاراد
- خازن 100 میکرو فاراد 16 ولت
- خازن 0.1 میکرو فاراد 16 ولت
- کانکتور 3.5 میلیمتری
- میکروفون
آشنایی با قطعات مدار

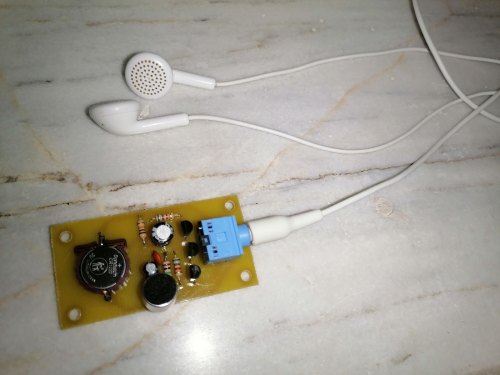

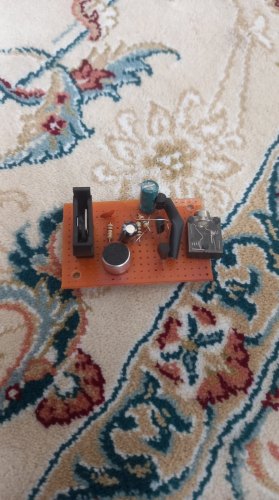

تا الان ۲ نفر این پروژه رو ساختند!
