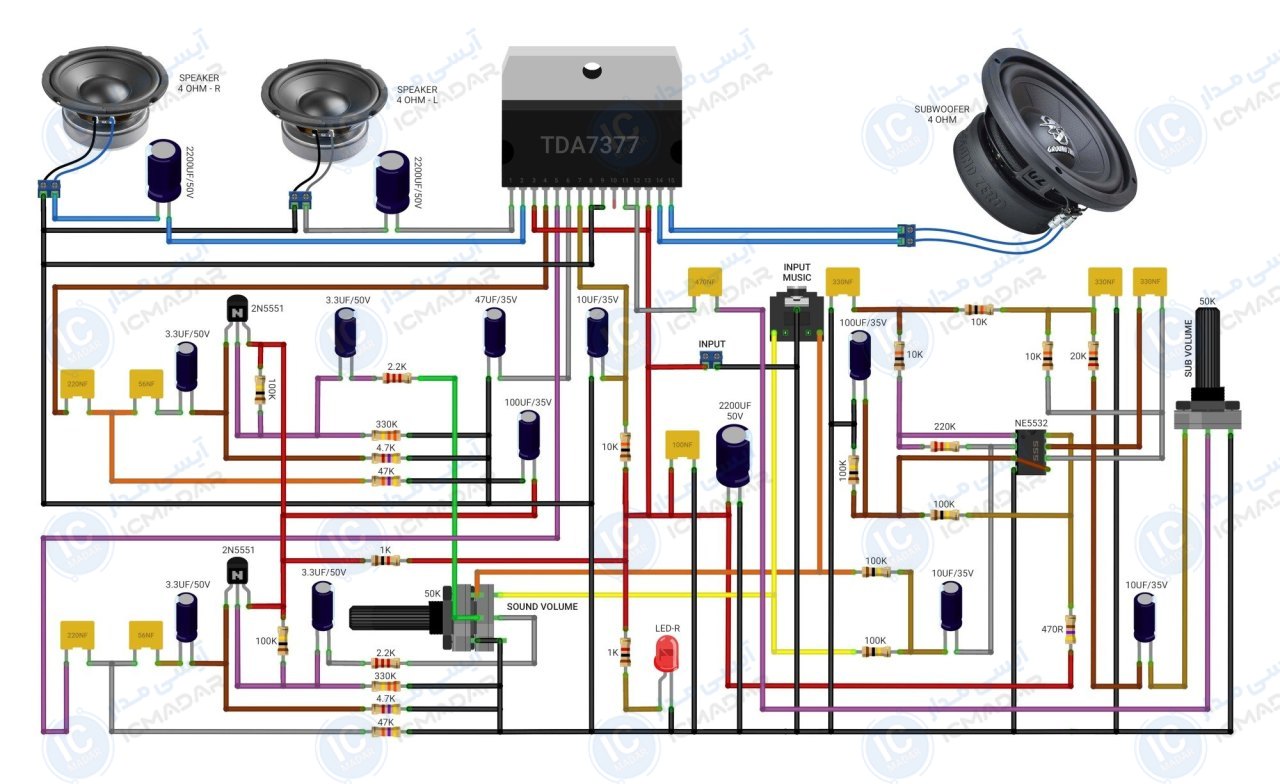

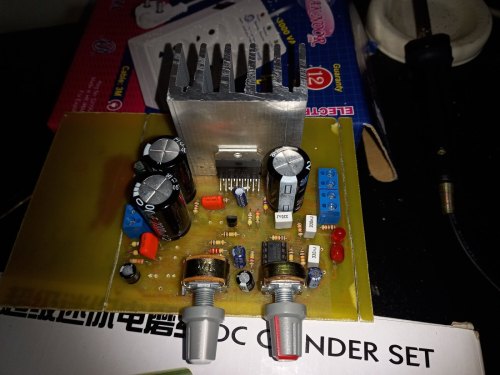

مدار آمپلی فایر 2.1 با خروجی ساب ووفر
سیستم صوتی خانگی | استفاده در ماشینهای شخصی | تقویت صدای لپتاپ یا کامپیوتر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : TDA7377
- • ورودی ولتاژ : 12 تا 18 ولت
- • نوع ورودی : مستقیم
- • جریان موردنیاز : 5 آمپر
- • توان خروجی صدا : 70 وات
- • توان ساب ووفر : 30 وات
- • حالت خروجی : استریو
- • فرکانس کاری : 20hz-20Khz
- • اعوجاج هارمونیک : 0.03%
- • قابلیت تنظیم صدا : دارد
- • تنظیم سابووفر : دارد
- • امپدانس ورودی : 4 اهم
- • حساسیت صدا : 110 دسیبل
- • نوع ورودی صوتی : استریو
- • کلاس کاری : AB

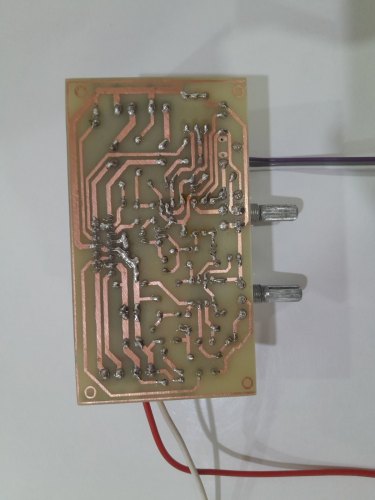

- • پی سی بی : 105 در 65 میلیمتر
- • تعداد قطعات : 55 عدد
لیست قطعات
- آیسی TDA7377
- ایسی NE5532
- ترانزیستور 2N5551 دو عدد
- دوبل ولوم 50 کیلو اهم
- ولوم 50 کیلو اهم
- ال ای دی مات قرمز
- خازن 2200 میکرو فاراد 50 ولت سه عدد
- خازن 100 میکرو فاراد 35 ولت چهار عدد
- خازن 47 میکرو فاراد 35 ولت
- خازن 10 میکرو فاراد 35 ولت سه عدد
- خازن 3.3 میکرو فاراد 50 ولت چهار عدد
- خازن 470 نانو فاراد
- خازن 330 نانو فاراد MKP سه عدد
- خازن 220 نانو فاراد MKP دو عدد
- خازن 100 نانو فاراد MKP
- خازن 56 نانو فاراد MKP دو عدد
- مقاومت 100 کیلو اهم شش عدد
- مقاومت 20 کیلو اهم
- مقاومت 220 کیو اهم
- مقاومت 10 کیلو اهم چهار عدد
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 470 اهم
- مقاومت 2.2 کیلو اهم دو عدد
- مقاومت 330 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 47 کیلو اهم دو عدد
- جک مادگی 3.5 میلی متری
آشنایی با قطعات مدار
