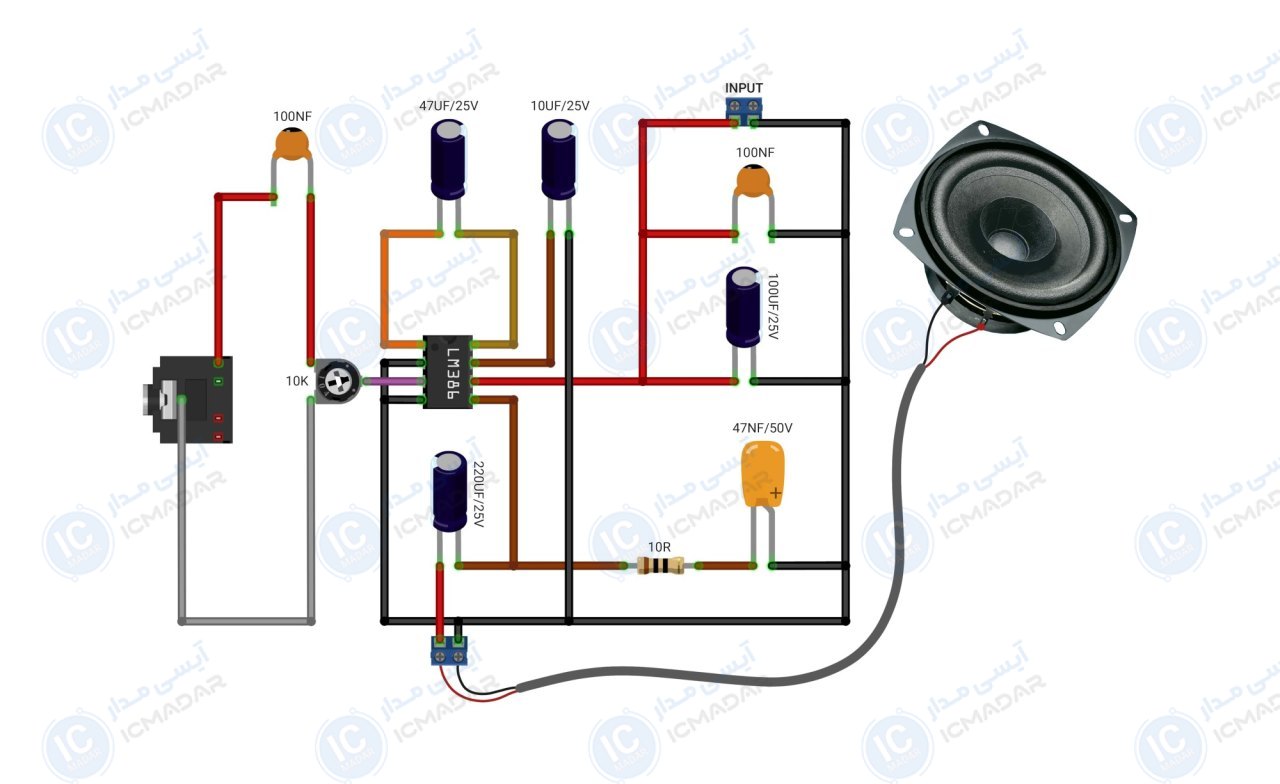

مدار مینی آمپلی فایر ساده

مشخصات فنی

• • تراشه : LM386
• • ولتاژ کاری : 9 تا 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مصرفی : 100 میلی‌آمپر
• • توان خروجی : 700 میلی‌وات
• • امپدانس بلندگو : 8 اهم
• • فرکانس کاری : تا 20 کیلوهرتز
• • تعداد خروجی صدا : تک کانال
• • حالت خروجی صدا : مونو
• • پی سی بی : 48 در 39 میلیمتر

لیست قطعات

• ایسی LM386
• اسپیکر 8 اهم
• خازن 47 نانو فاراد پلی استر
• خازن عدسی 100 نانو فاراد دو عدد
• خازن 10 میکرو فاراد 25 ولت
• خازن 100 میکرو فاراد 25 ولت
• خازن 47 میکرو فاراد 25 ولت
• خازن 220 میکرو فاراد 25 ولت
• پتانسیومتر 10 کیلو اهم
• جک 3.5mm
