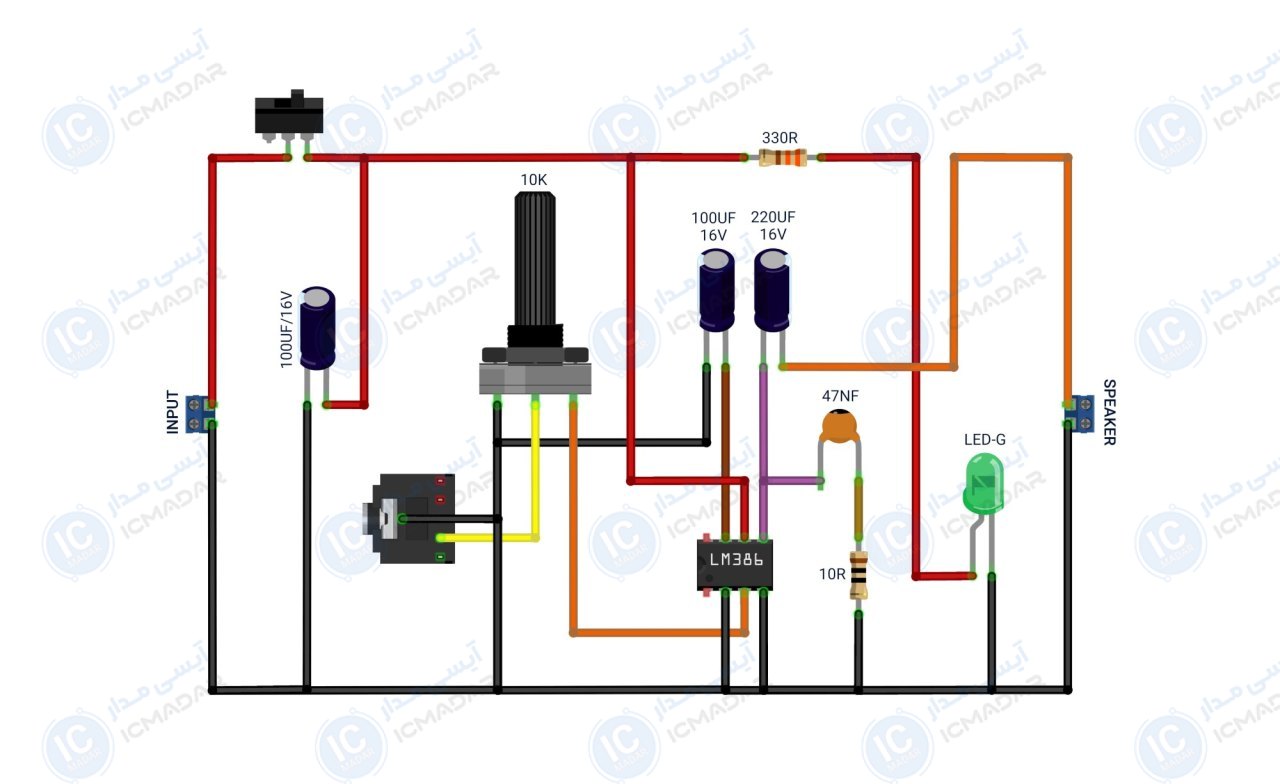

مدار آمپلی فایر با LM386

مشخصات فنی

• • تراشه : LM386
• • ولتاژ کاری : 12 تا 4 ولت
• • جریان موردنیاز : 100 میلی آمپر
• • ولوم تنظیم صدا : دارد
• • تعداد خروجی صدا : تک کانال
• • حالت خروجی صدا : مونو
• • فرکانس کاری : تا 300 کیلوهرتز
• • حداکثر توان خروجی : 0.7 وات
• • پی سی بی : 40 در 45 میلمیتر
• • تعداد قطعات : 13 عدد

لیست قطعات

• آیسی LM386
• ولوم 10 کیلو اهم
• خازن 220 میکرو فاراد 16 ولت
• خازن 100 میکرو فاراد 16 ولت دو عدد
• مقاومت 10 اهم
• مقاومت 330 اهم
• خازن 47 نانو فاراد عدسی
• کلید کشویی
• ال ای دی مات سبز
• جک 3.5 میلی متری
