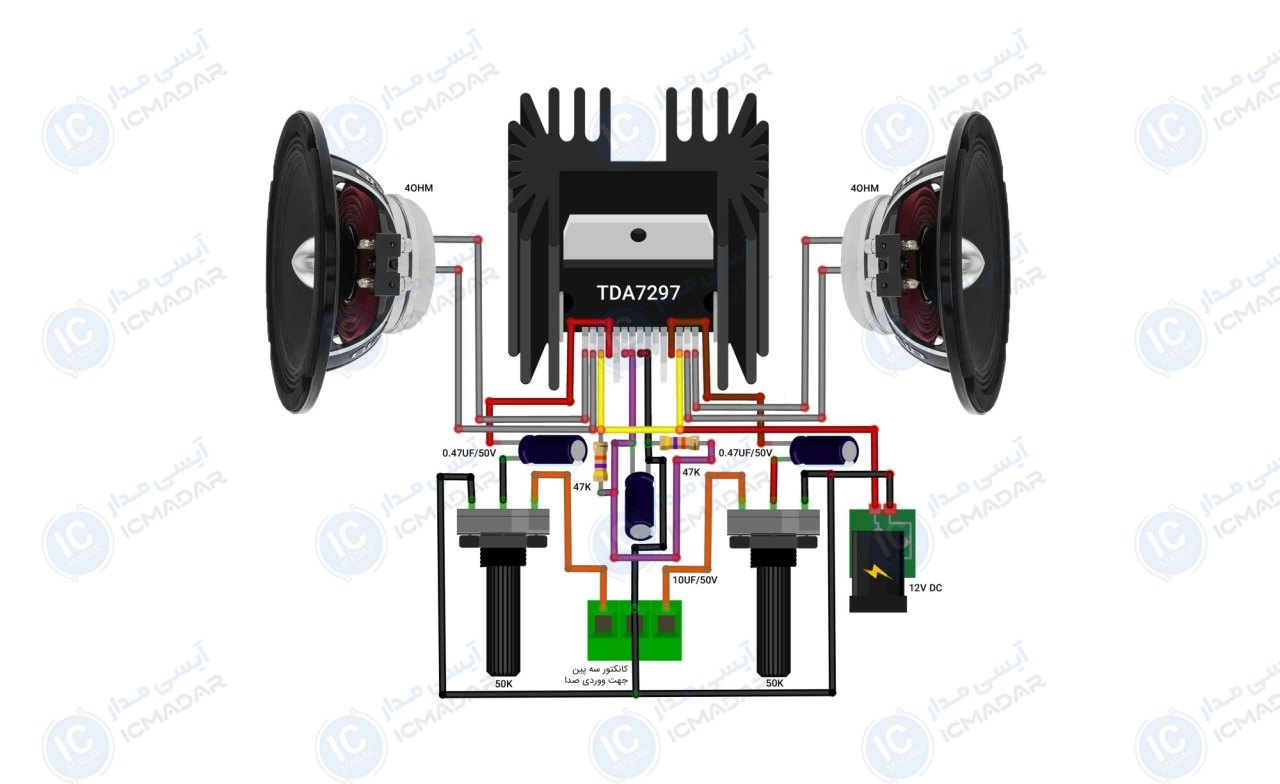

مدار آمپلی فایر استریو 30 وات
سیستم صوتی خانگی | اسپیکرهای قابلحمل | تقویت صدای کامپیوتر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 6 تا 18 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان آمادهباش : 20 میلیآمپر
- • توان خروجی : 30 وات
- • امپدانس خروجی : 4 اهم
- • تعداد کانال خروجی : 2 کانال
- • حالت خروجی صدا : استریو
- • نوع کنترل صدا : ولوم مجزا
- • کاربری : 60 در 40 میلیمتری
- • تعداد قطعات : 8 عدد
لیست قطعات
- آیسی TDA7297
- ولوم 50 کیلو اهم دو عدد
- خازن 10 میکرو فاراد 25 ولت
- خازن 0.47 میکرو فاراد 25 ولت دو عدد
- مقاومت 47 کیلو اهم دو عدد
آشنایی با قطعات مدار

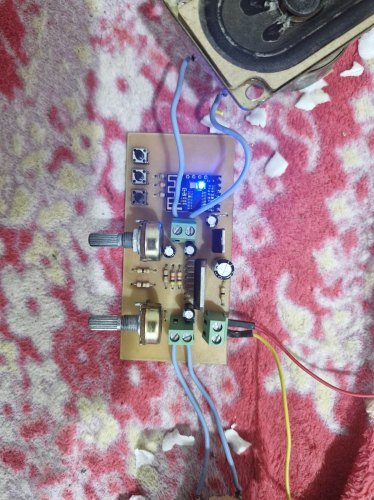

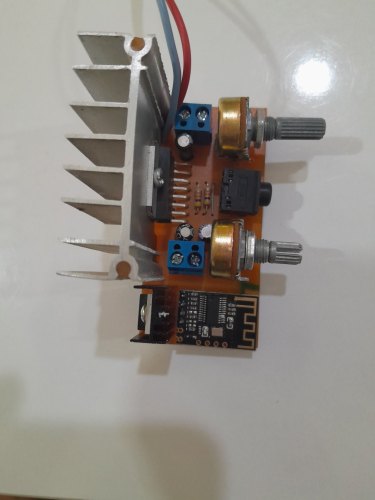

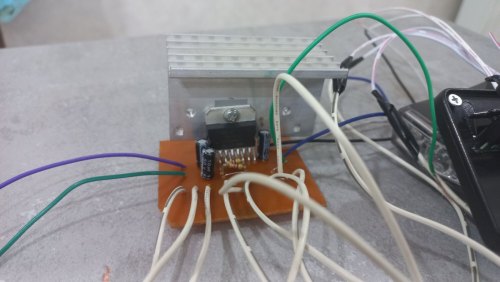

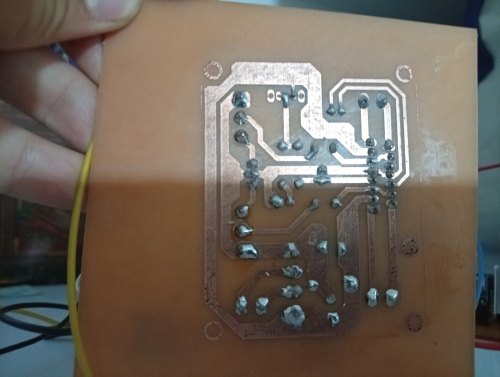

تا الان ۴ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
