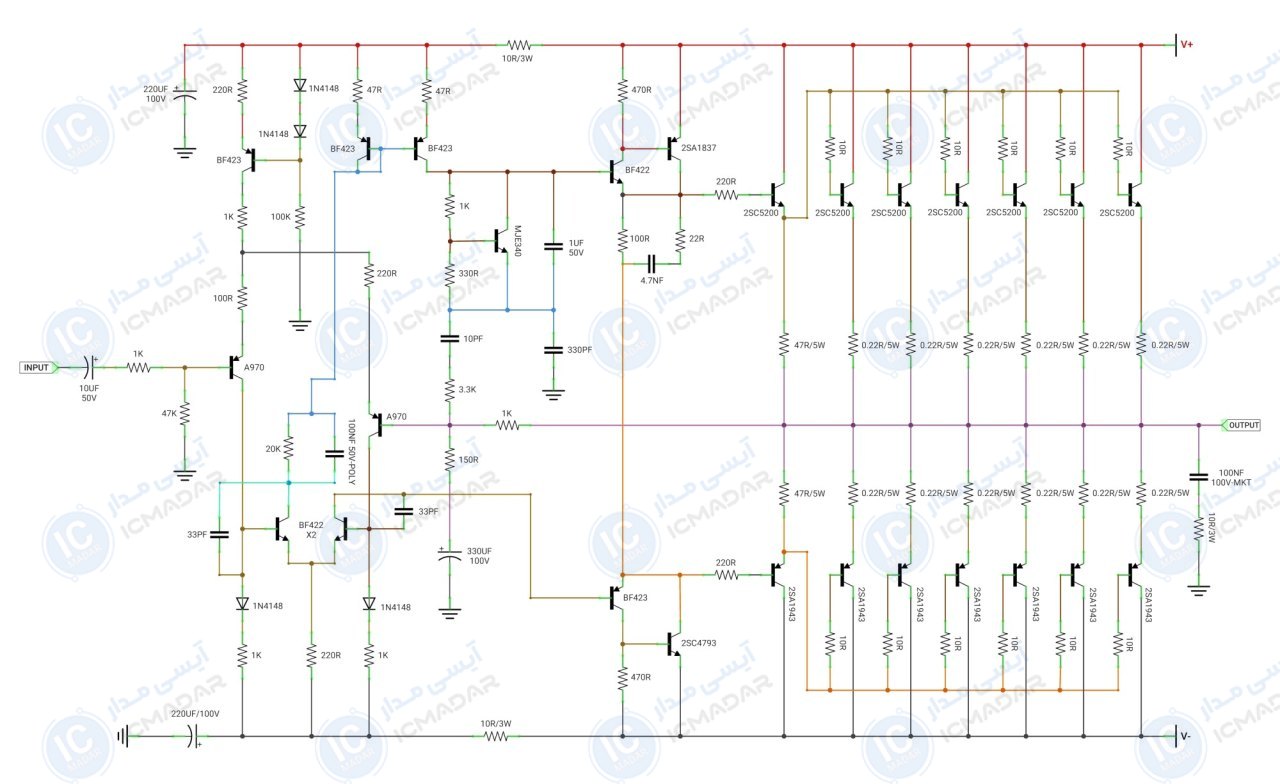

مدار آمپلی فایر 1.2 کیلو وات مونو
سیستم صوتی حرفهای خونگی | استفاده در سالنهای کنسرت | کنفرانس و سخنرانی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 45 تا 90 ولت دوبل
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 20 آمپر
- • توان خروجی : 1200 وات RMS
- • تعداد کانال : تک کانال (مونو)
- • حالت خروجی صدا : مونو
- • کیفیت : شفاف و بدون اعوجاج
- • کلاس کاری مدار : AB
- • تعداد قطعات : 94 عدد
- • پی سی بی : 285 در 80 میلمیتر
لیست قطعات
- ترانزیستور 2SC5200 هفت عدد
- ترانزیستور 2SA1943 هفت عدد
- ترانزیستور 2SC4793
- ترانزیستور 2SA1837
- ترانزیستور BF422 سه عدد
- ترانزیستور BF423 چهار عدد
- ترانزیستور A970 دو عدد
- ترانزیستور MJE340
- خازن عدسی 33 پیکو فاراد دو عدد
- خازن عدسی 330 پیکو فاراد
- خازن عدسی 10 پیکو فاراد
- خازن عدسی 4.7 نانو فاراد
- خازن 1 میکرو فاراد 50 ولت پلی استر
- خازن 100 نانو فاراد 50 ولت پلی استر
- خازن 100 نانو فاراد 100 ولت ام کا تی
- خازن 330 میکرو فاراد 100 ولت
- خازن 220 میکرو فاراد 100 ولت دو عدد
- خازن 1 میکرو فاراد 50 ولت
- دیود 1N4148 چهار عدد
- مقاومت 0.22 اهم 5 وات دوازده عدد
- مقاومت 47 اهم 5 وات دو عدد
- مقاومت 1 کیلو اهم شش عدد
- مقاومت 47 اهم دو عدد
- مقاومت 220 اهم پنج عدد
- مقاومت 470 اهم دو عدد
- مقاومت 10 اهم 3 وات دو عدد
- مقاومت 10 اهم دوازده عدد
- مقاومت 22 اهم
- مقاومت 100 اهم دو عدد
- مقاومت 330 اهم
- مقاومت 100 کیلو اهم
- مقاومت 20 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 150 اهم
- مقاومت 3.3 کیلو اهم

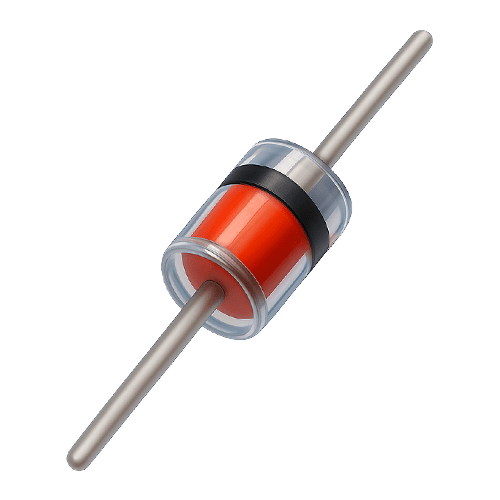

آشنایی با قطعات مدار
