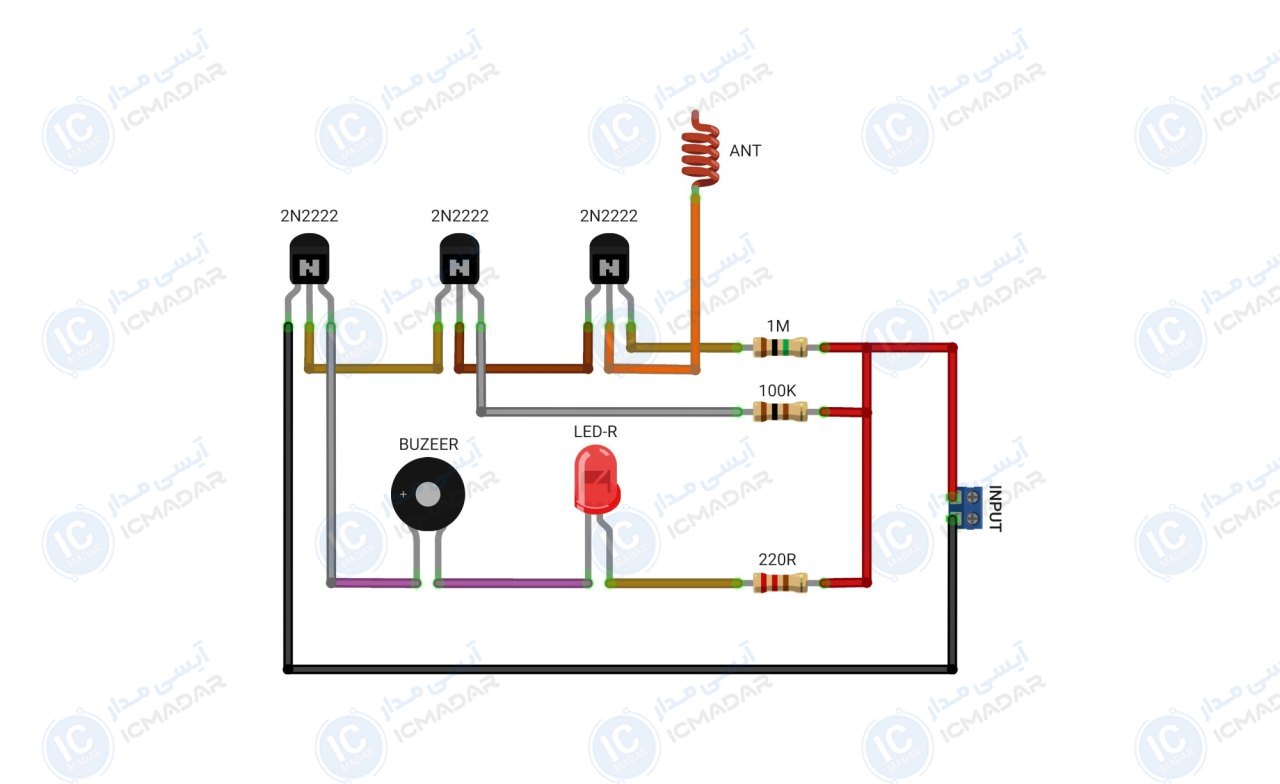

مدار فاز یاب برق

مشخصات فنی

• • نوع ترانزیستور: 2N2222
• • ولتاژ کاری : 9 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مصرفی : 100 میلی آمپر
• • ولتاژ قابل تشخیص : AC
• • پایداری در عملکرد: بالا
• • فاصله تشخیص : چند سانتی‌متر
• • هشدار دهنده : ال ای دی و بازر
• • پی سی بی : 44 در 24 میلیمتر
• • تعداد قطعات : 8 عدد

لیست قطعات

• ترانزیستور 2N2222 سه عدد
• مقاومت 1 مگا اهم
• مقاومت 100 کیلو اهم
• مقاومت 220 اهم
• ال ای دی 5 میلی متر شفاف
• بازر 5 ولت
