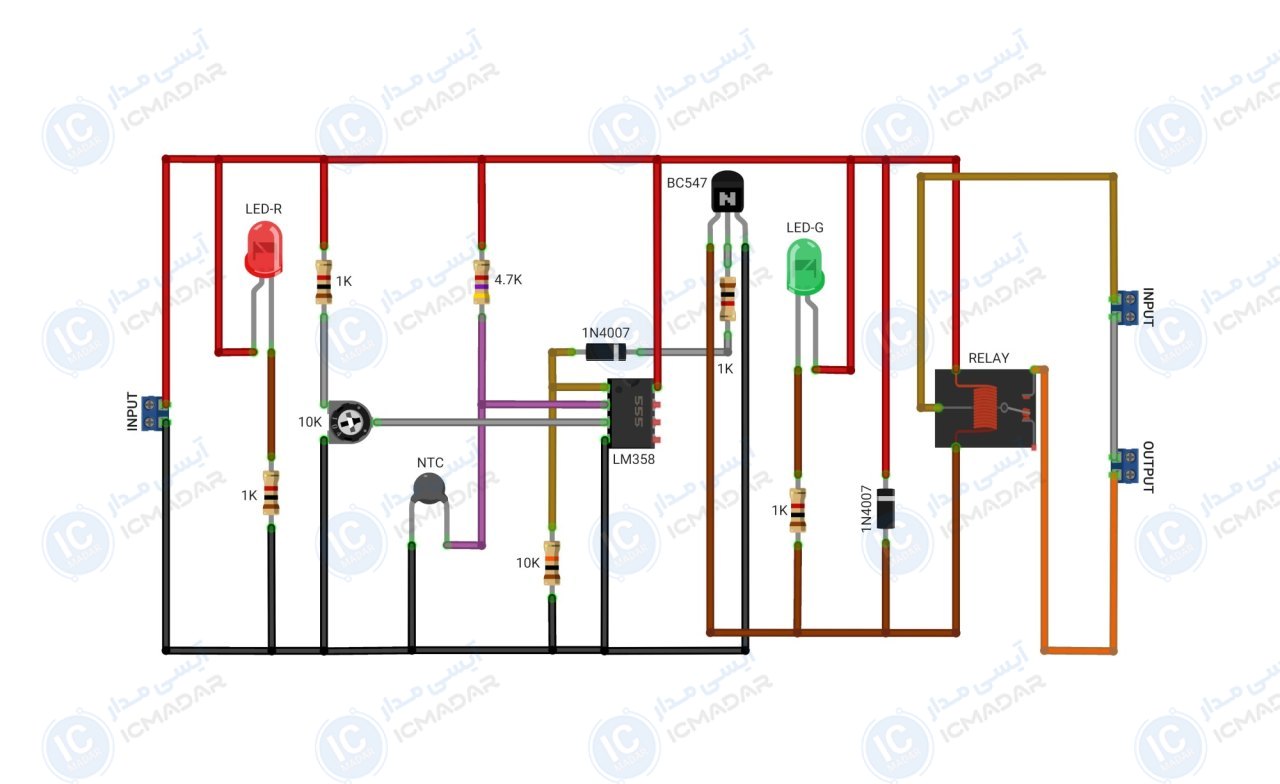

مدار کنترل دما با مقاومت حرارتی

مشخصات فنی

• • تراشه : LM358
• • ولتاژ کاری : 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 500 میلی‌آمپر
• • سنسور تشخیص : NTC
• • نوع سنجش : گرما
• • نوع بار : هیتر، فن، کولر و...
• • تنظیم حساسیت : دارد
• • پی سی بی : 61 در 36 میلیمتر
• • تعداد قطعات : 15 عدد

لیست قطعات

• آیسی LM358
• ترانزیستور BC547
• مقاومت ان تی سی 10 کیلو اهم
• مقاومت 10 کیلو اهم
• مقاومت 4.7 کیلو اهم
• مقاومت 1 کیلو اهم چهار عدد
• پتانسیومتر 10 کیلو اهم
• دیود 1N4007 دو عدد
• ال ای دی قرمز مات
• ال ای دی سبز مات
