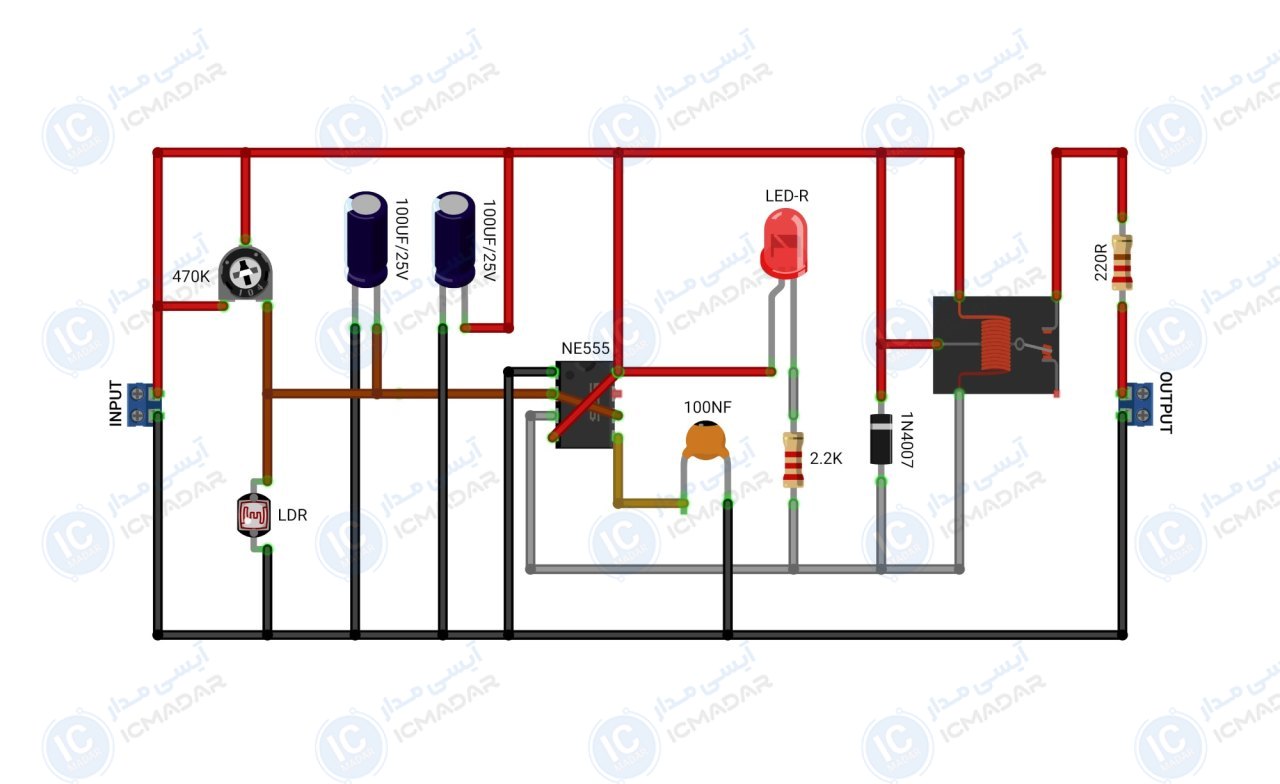

مدار فتوسل 12 ولت

مشخصات فنی

• • تراشه : NE555
• • تغذیه : 12 ولت
• • نوع ولتاژ : مستقیم
• • جریان مصرفی : 100 میلی‌آمپر
• • خروجی : تک کانال
• • توان خروجی : متناسب با ظرفیت رله
• • دمای کاری : -10 تا +60 درجه
• • زمان پاسخ به نور : کمتر از 1 ثانیه
• • پی سی بی : 47 در 46 میلیمتر
• • تعداد قطعات : 11 عدد

لیست قطعات

• آیسی NE555
• رله 12 ولت
• سنسور فتوسل
• دیود 1N4007
• ال ای دی مات قرمز
• مقاومت 2.2 کیلو اهم
• پتانسیومتر 470 کیلو اهم
• مقاومت 220 اهم
• خازن 100 میکرو فاراد 25 ولت دو عدد
• خازن عدسی 10 نانو فاراد
