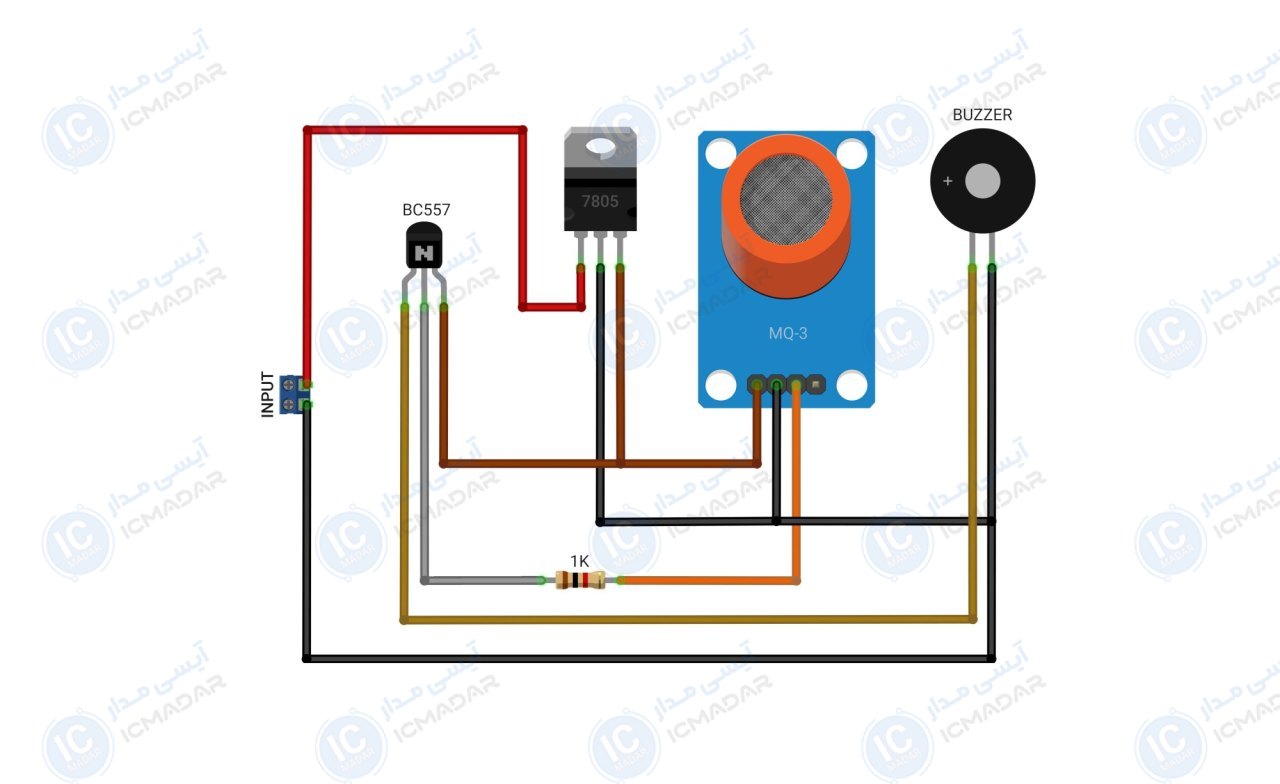

مدار سنسور تشخیص الکل
استفاده در سیستمهای هشدار ایمنی | استفاده در ابزارهای کنترل کیفیت هوا | کاربرد در سیستمهای هشدار حریق
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 7 تا 35 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 150 میلیآمپر
- • تنظیم حساسیت : دارد
- • تشخیص : الکل، بنزین، نفت و...
- • آسیبپذیری رطوبت : بالا
- • هشدار دهنده : بازر
- • سرعت پاسخدهی : سریع
- • پی سی بی : 45 در 40 میلیمتر
- • تعداد قطعات : 5 عدد
لیست قطعات
- ماژول سنسور MQ-3
- ترانزیستور BC557
- رگلاتور 7805
- بازر 12 ولت
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار
