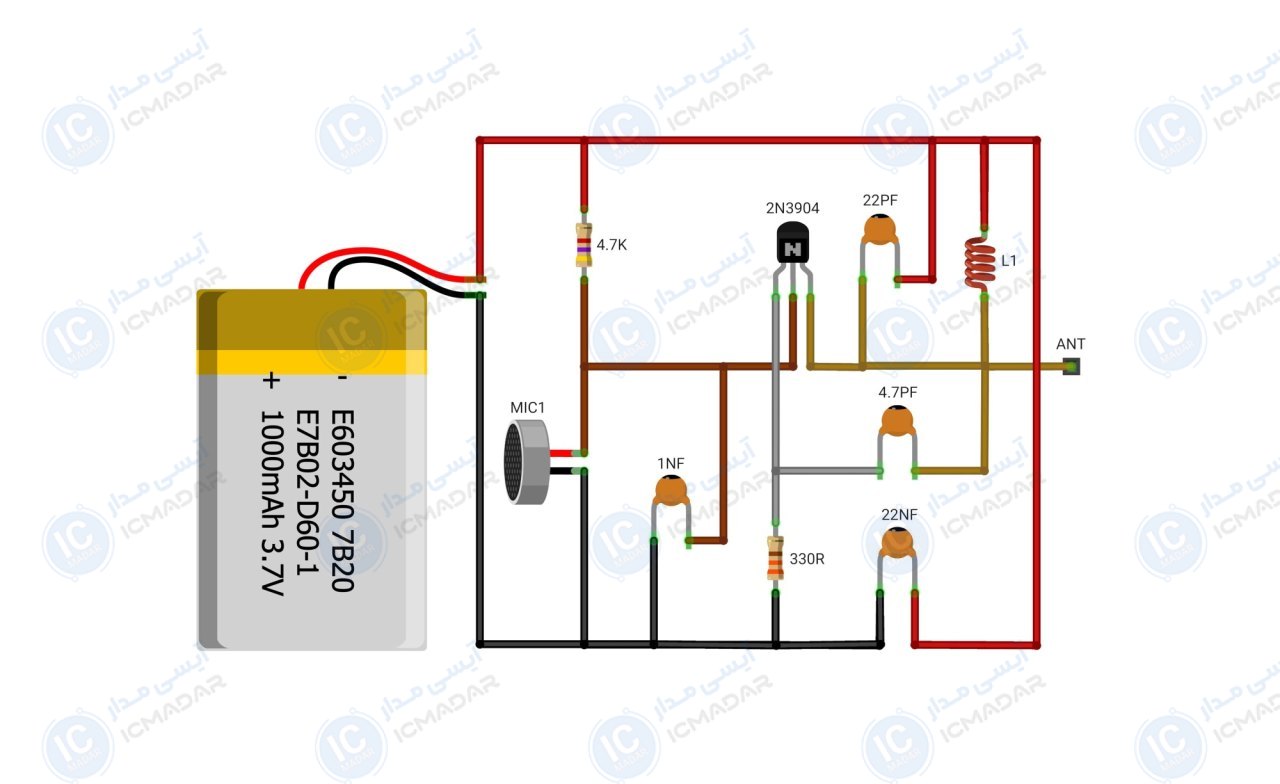

مدار مینی فرستنده جاسوسی 1800 متری
انتقال صدای بیسیم در محیطهای خانگی | استفاده در پروژههای الکترونیکی آموزشی | ساخت رادیوی کوچیک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 3 تا 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلیآمپر
- • حداکثر برد انقال : 1800 متر
- • فرکانس کاری : باند FM
- • نوع طراحی : تک ترانزیستور
- • مصرف توان : 50 میلیوات
- • ویژگی : مصرف پایین
- • پی سی بی : 40 در 25 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- ترانزیستور 2N3904
- خازن عدسی 22 نانو فاراد
- خازن عدسی 1 نانو فاراد
- خازن عدسی 22 پیکو فاراد
- خازن عدسی 4.7 پیکو فاراد
- مقاومت 4.7 کیلو اهم
- مقاومت 330 اهم
- میکروفون
- باتری لیتیوم پلیمر 3.7 ولت
آشنایی با قطعات مدار

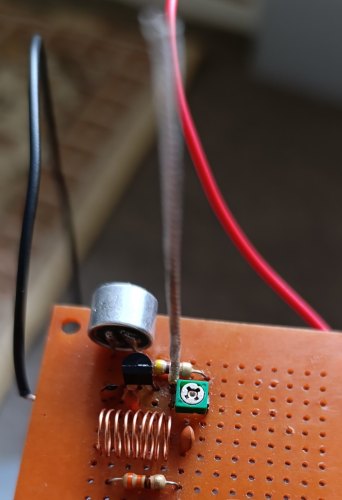

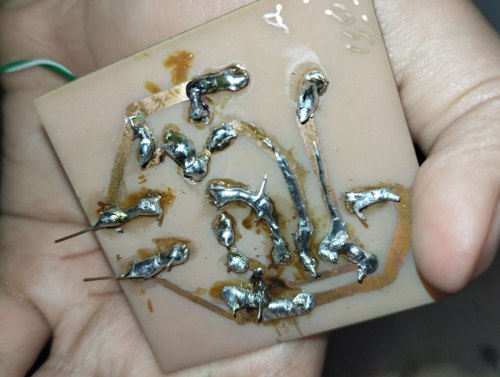

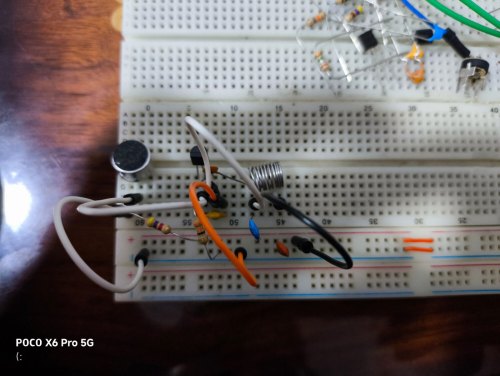

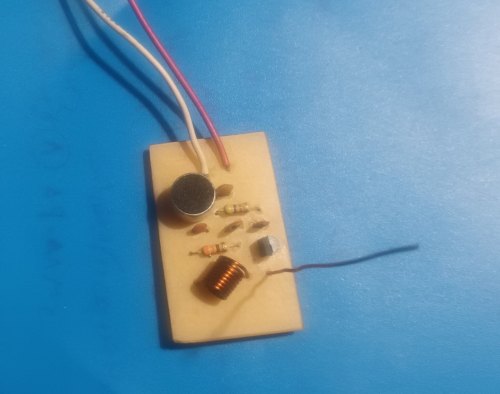

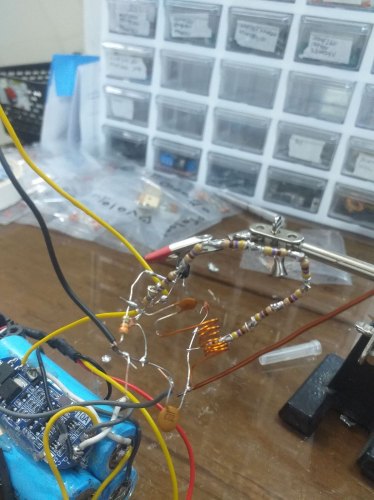

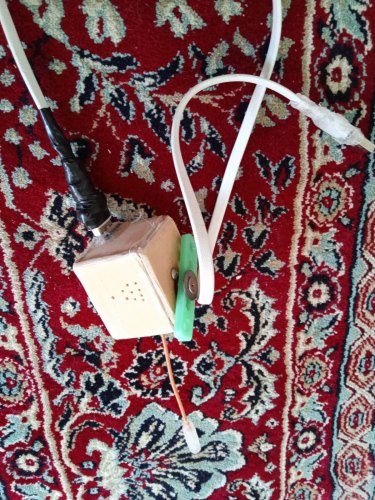

تا الان ۹ نفر این پروژه رو ساختند!
نمایش همه پروژهها
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
