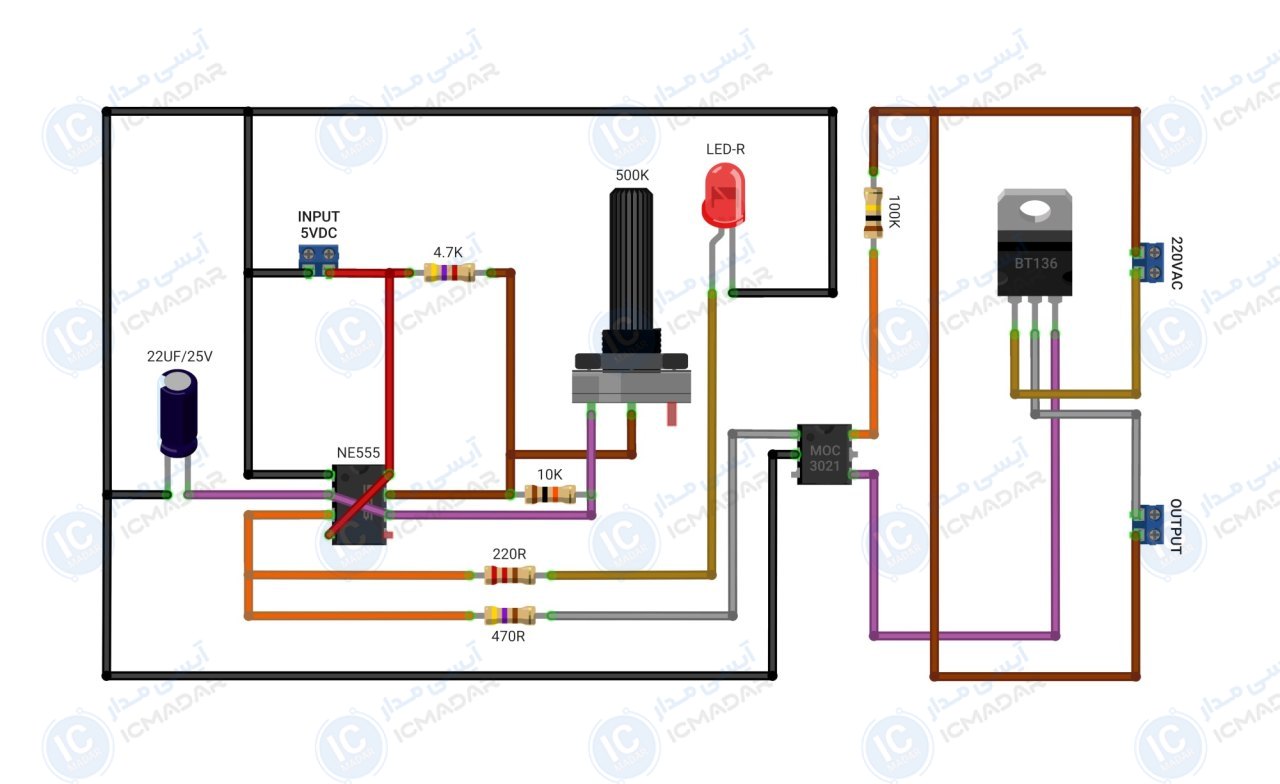

مدار کنترل نور پردازی
کنترل ریسههای تزئینی | ساخت چراغ چشمکزن تبلیغاتی | نورپردازی معماری داخلی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ماکزیموم توان : 200 وات
- • ولتاژ کاری : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • توان مصرفی مدار : بسیار کم
- • تعداد خروجی : تک کانال
- • نوع پالس تولیدی : مربعی
- • ایزوله ورودی و خروجی : بله
- • پی سی بی : 60 در 55 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- آیسی NE555
- ترایاک BT136

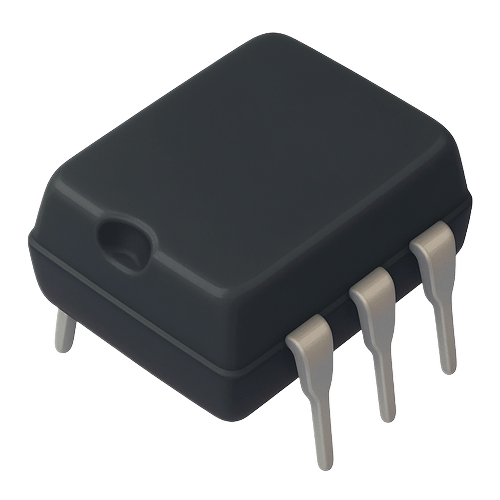

- اپتوکوپلر MOC3021
- ولوم 470 کیلو اهم
- خازن 100 میکرو فاراد 25 ولت
- مقاومت 220 اهم دو عدد
- مقاومت 470 اهم
- مقاومت 100 کیلو اهم دو عدد
- ال ای دی شفاف قرمز
آشنایی با قطعات مدار
