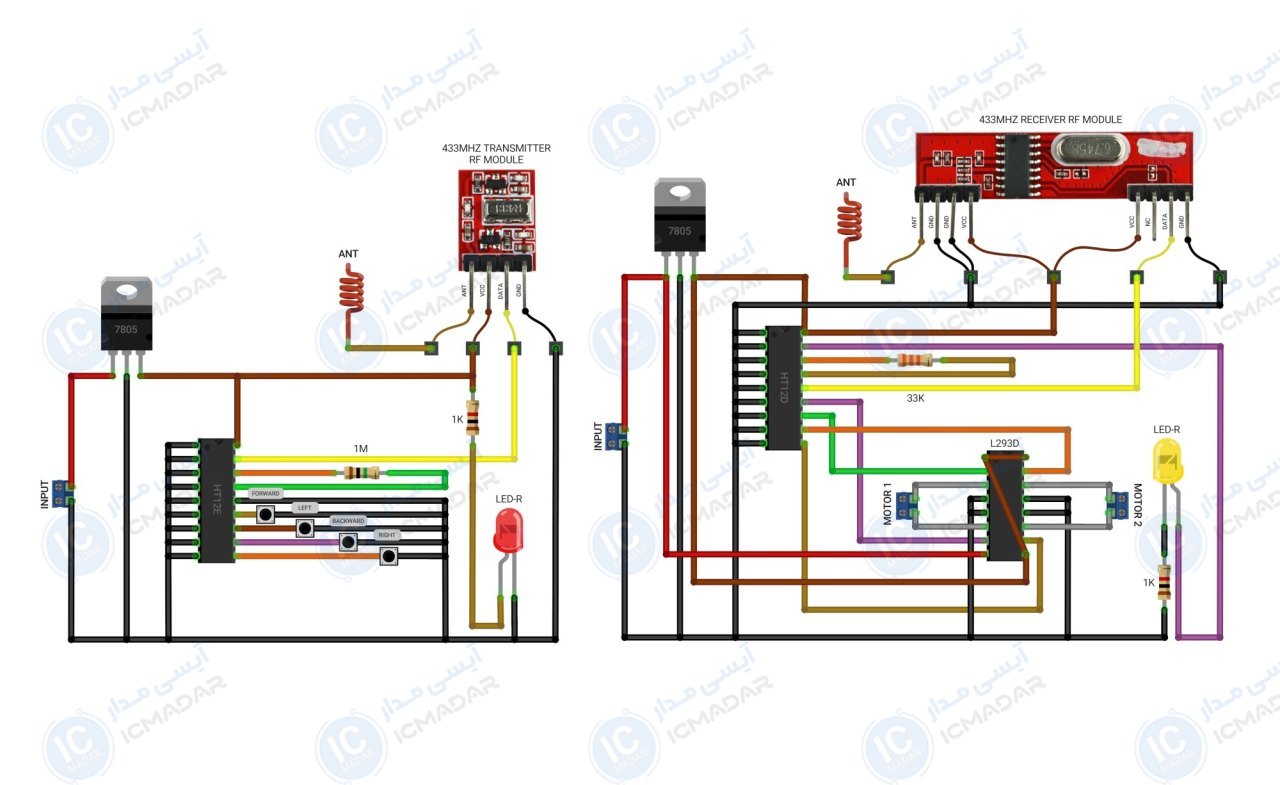

مدار فرستنده و گیرنده چهار کاناله
ماشینهای کنترلی | کنترل تجهیزات از راه دور | ابزارهای حرکتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 5 تا 12 ولت
- • نوع ورودی : مستقیم
- • جریان موردنیاز : 1 آمپر
- • برد مفید : حدود 150 متر
- • تعداد کانالها : چهار کانال
- • فرکانس کاری : 433 مگاهرتز
- • نشانگر ال ای دی : دارد
- • زمان پاسخدهی : سریع
- • پی سی بی : 80 در 40 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- آیسی HT12D
- آیسی HT12E
- آیسی L293D
- ماژول فرستنده و گیرنده RF
- رکلاتور 7805 دو عدد
- مقاومت 1 مگا اهم
- مقاومت 33 کیلو اهم
- مقاومت 1 کیو اهم دو عدد
- ال ای دی قرمز مات
- ال ای دی زرد مات
- تک سوئیچ چهار عدد
آشنایی با قطعات مدار
