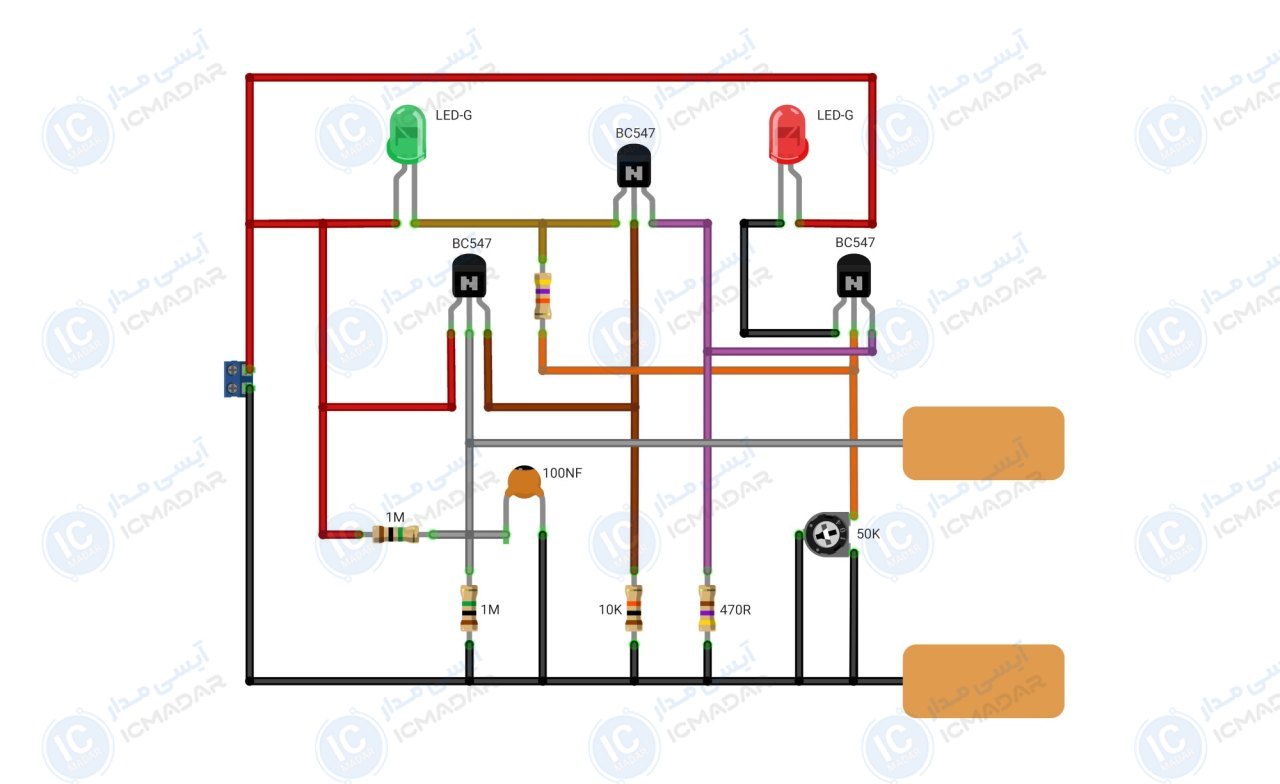

مدار دروغ سنج
تشخیص استرس | ابزار شوخی و تفریح | کمک به تمرینهای روانشناسی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلی آمپر
- • هشدار دهنده : ال ای دی
- • قابلیت تنظیم حساسیت : بله
- • سازگاری با افراد مختلف : بله
- • مدت زمان پاسخگویی : لحظهای
- • عملکرد استاتیک : حساس به پوست
- • پی سی بی : 26 در 45 میلمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- ترانزیستور BC547 سه عدد
- پتانسیومتر 50 کیلو اهم
- خازن 100 نانو فاراد
- ال ای دی قرمز مات
- ال ای دی سبز مات
- مقاومت 1 مگا اهم دو عدد
- مقاومت 470 اهم
- مقاومت 47 کیلو اهم
- مقاومت 10 کیلو اهم
آشنایی با قطعات مدار

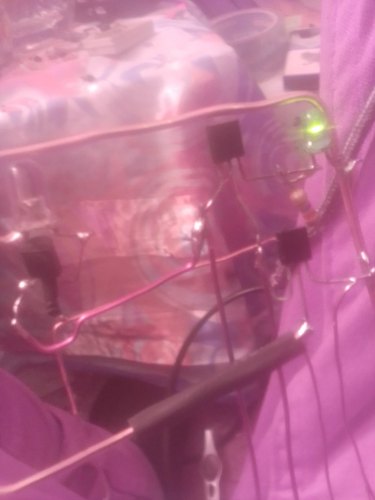

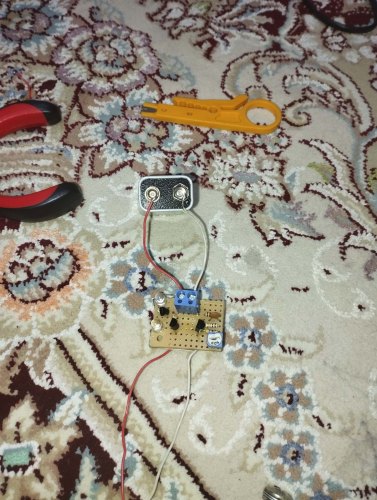

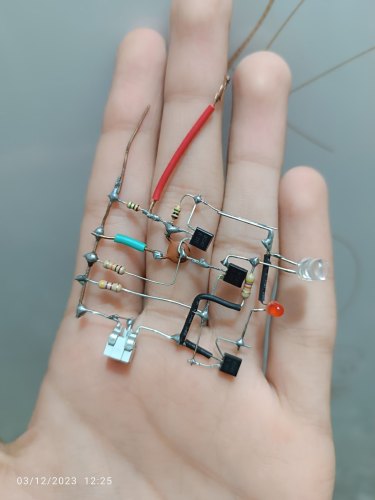

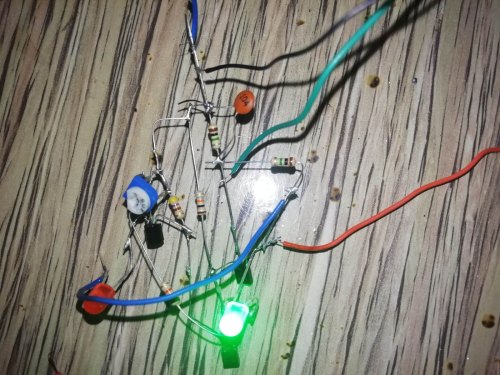

تا الان ۴ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
