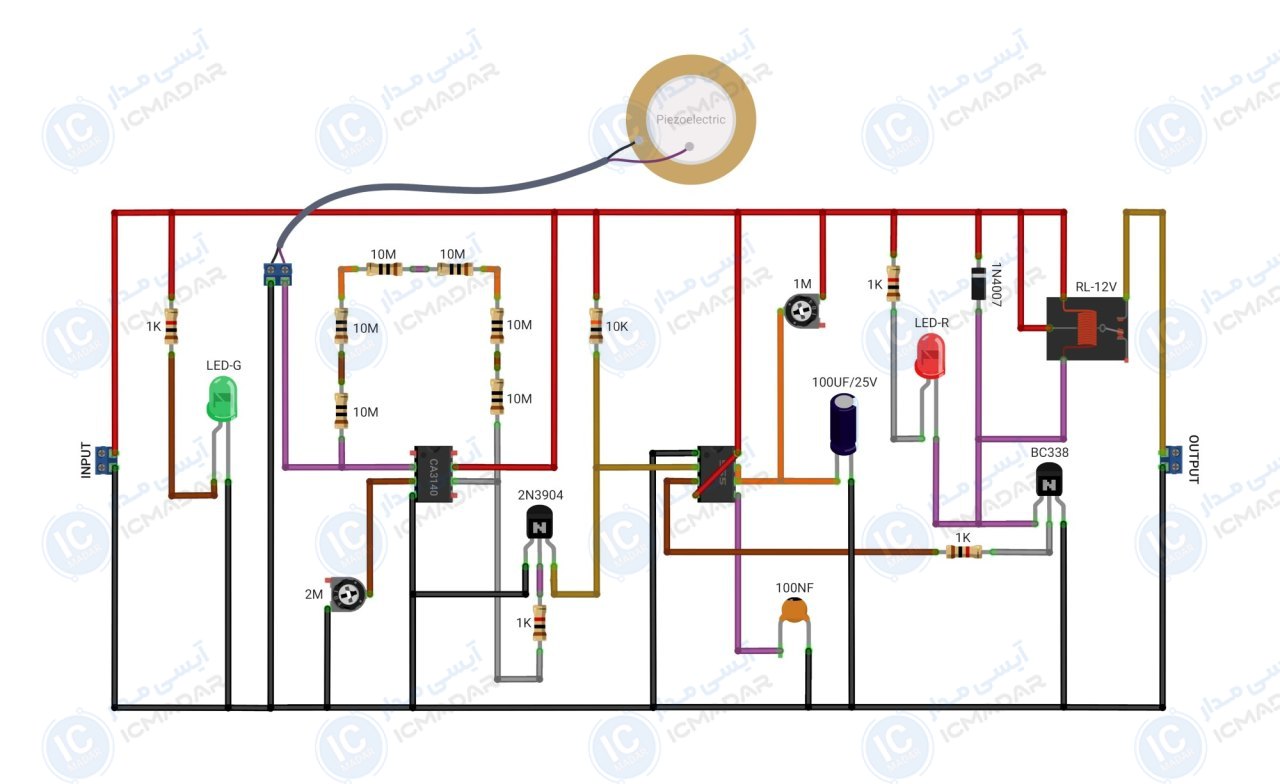

مدار دزدگیر اماکن و خودرو
دزدگیر درب و پنجرههای خونه | هشدار برای شیشههای ویترین فروشگاهها | هشدار لرزش برای تجهیزات صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • سنسور : پیزوالکتریک
- • نشانگر ال ای دی : دارد
- • تشخیص : ضربه و لرزشی
- • تنظیم حساسیت : دارد
- • تنطیم فعال بودن آلارم : دارد
- • پی سی بی : 60 در 50 میلیمتر
- • تعداد قطعات : 24 عدد
لیست قطعات
- آیسی NE555
- آیسی CA3140
- ترانزیستور 2N3904
- ترانزیستور BC338
- سنسور پیزو الکتریک
- رله 12 ولت
- پتانسیومتر 2 مگا اهم
- پتانسیومتر 1 مگا اهم
- خازن 100 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد
- دیود 1N4007
- مقاومت 10 مگا اهم شش عدد
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم چهار عدد
- ال ای دی قرمز مات
- ال ای دی سبز مات
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
