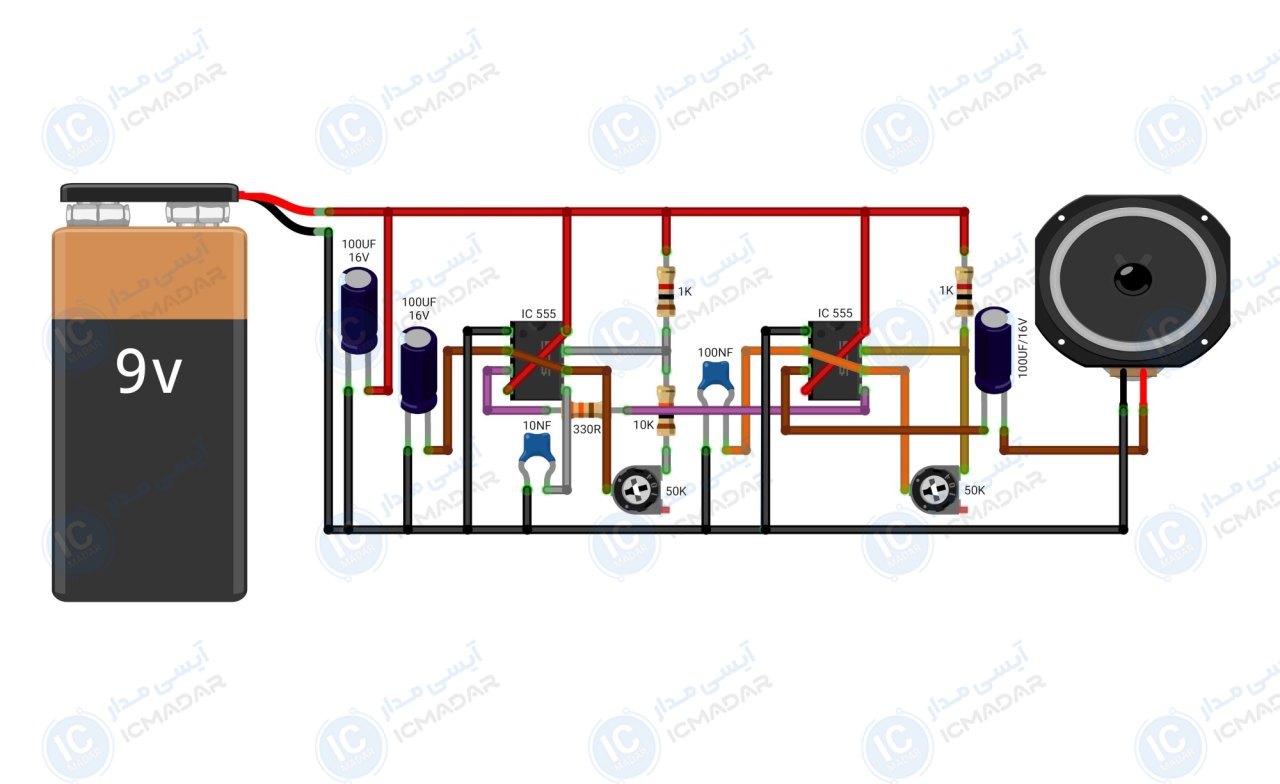

مدار تولید کننده صدای آژیر
سیستم دزدگیر خودرو | هشدار باز شدن درب و پنجره | سیستم اعلام خطر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلیآمپر
- • فرکانس : 500 هرتز تا 2 کیلوهرتز
- • امپدانس اسپیکر : 8 اهم
- • توان مصرفی : کمتر از 1 وات
- • پاسخ دهی : کمتر از 1 میلیثانیه
- • پی سی بی : 44 در 46 میلیمتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- آیسی NE555 دو عدد
- خازن 100 میکرو فاراد 16 ولت سه عدد
- خازن 10 نانو فاراد
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 10 کیلو اهم
- خازن 100 نانو فاراد
- مقاومت 330 اهم
- پتانسیومتر 50 کیلو اهم دو عدد
- بلندگو 8 اهم
آشنایی با قطعات مدار
